Soluție complet SMT și DIP pentru fabricarea dispozitivelor de înfrumusețare

Aplicații PCBA în dispozitivele de înfrumusețare

Odată cu creșterea cererii de dispozitive de îngrijire personală și dispozitive medicale estetice la domiciliu , industria tehnologiei frumuseții evoluează rapid. Aceste dispozitive nu mai sunt instrumente simple de piele - sunt dispozitive inteligente sofisticate pentru sănătate și wellness, alimentate de Electronica de precizie.

I.C.T a sprijinit producătorii globali în producția PCBA a unei game largi de electronice personale pentru frumusețe și piele , inclusiv:

• EMS (stimularea mușchilor electrici) Dispozitive de tonifiere facială

• Măști de terapie cu piele condusă

• RF (frecvență radio) Instrumente anti-îmbătrânire și strângere a pielii

• Curățători faciali cu ultrasunete

• Perii de curățare inteligentă conectate prin aplicație sau Bluetooth

Aceste produse combină factori de formă compactă cu sisteme de control complexe, necesitând procese de montare a suprafeței de înaltă precizie și procese DIP. Tendința către dispozitive inteligente de wellness continuă să creeze inovația în acest sector.

Soluție inteligentă din fabrică pentru fabricarea dispozitivului de înfrumusețare PCBA

În martie 2025, I.C.T a livrat o linie de producție SMT & DIP complet automatizată unui producător principal de produse inteligente pentru tehnologia frumuseții. PCBA-ul lor prezentat, care măsoară 275 mm x 255mm, a fost conceput pentru a fi utilizat pe de înaltă calitate, dispozitive de piele personală cu toleranță strânsă și proiectare a circuitului multifuncțional.

Fluxul de proces SMT:

Marcaj laser → imprimare cu pastă de lipit → Inspecție SPI → Plasarea componentelor SMT → Reflow Sollow (10 zone de încălzire) → Inspecție AOI → Flipping PCB pentru montarea din partea de jos

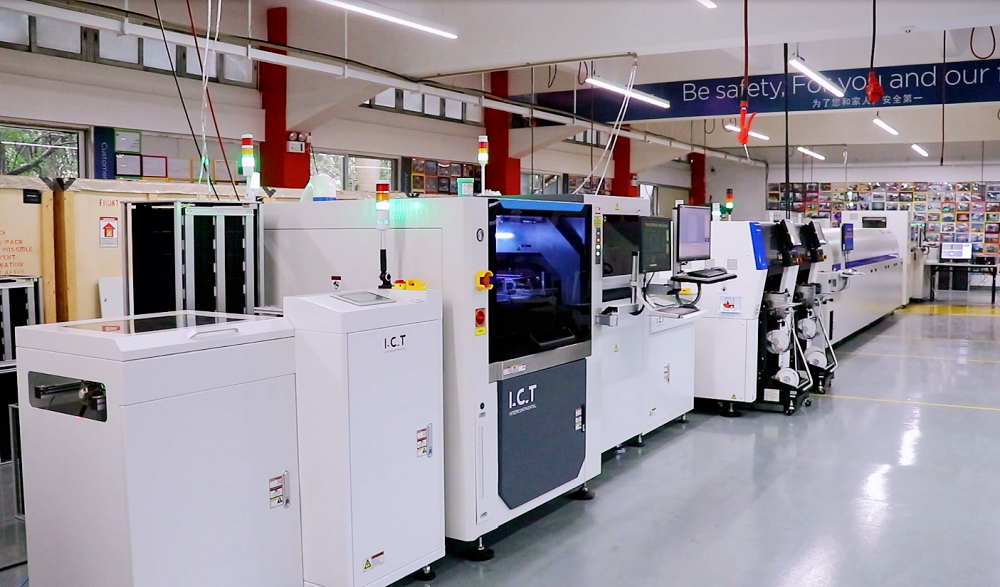

Configurația liniei de producție SMT

• Încărcător PCB ———————————————— PCB Încărcare

• Încărcător de vid translațional PCB —————— Încărcare PCB

• Mașină de marcare cu laser ——————————— Etichete de imprimare

• PCB SMT STENCIL Imprimantă ——————————— Imprimare lipită de lipire

• SPI ———————————————————— Intecționarea pastei de lipit

• PCB respinge transportorul ———————————— Ng Board respingând

• Mașină de mare viteză de mare viteză ---————— Plasarea componentelor

• Mașină de plasare universală ————————— Plasarea componentelor

• Culoar ridicat transportorul ———————————— Transmisie PCB, comunicare față și spate

• Cuptor Reflow ———————————————— Reflow Soluție

• Transportor de răcire —————————————— ROOTING PCB

• Buffer vertical ———————————————— PCB tampon

• Aoi —————————————————————— Inspecție optică

• PCB respinge transportorul ————————————— Screening NG/OK Produse

• Buffer de revistă ——————————————— Buffer PCB, colecție de placă

• PCB flipper ————————————————— PCB FLIPPING

• Ng/ok descărcare ——————————————- OK și colecția de bord

Construiți-vă linia SMT de înaltă precizie cu I.C.T - contactați-ne acum >>>

Fluxul de proces

Inserție manuală a componentelor → Componente orizontale și ciudate componente auto-inserție → Flux de pulverizare → Soluție de undă → Testare în circuit (FCT) → Tăiere PCB (C-Cut) → Ambalaj și stocare finală

Configurația liniei de producție (partea bot) DIP

• Linia de inserție --------- -----------Manual C ompovent Insertio n

• Soluție de undă ---------------------Lipirea componentelor plug-in

• Descărcare de undă --------- -------- transportorul de preluare PCB

• Linia centurii de asamblare --------- -------- transportorul PCB

Configurația liniei de producție (partea superioară) DIP

• Încărcător de lipit de undă PCB ------------ ---------- Transferul PCB

• Mașină de inserție orizontală ---------- --------- Introducerea automată a componentelor

• Transportor PCB ------------------ ----------------- Transfer PCB

• Transportor PCB ------------------ -------------------- Plasarea accesibilă

• Mașină de inserare a formei ciudate E ---------- --------- Inserarea automată a componentelor

• Linia de inserție ------------------ ------------------ Inserare manuală

• Mașină de pulverizare ---------------- ----------------- Flux de pulverizare

• Mașină de lipire a undelor ----------- ------------ Lipirea componentelor plug-in

• Descărcare cu centură de lipire a valurilor ------------------ Transportor de preluare PCB

• Robot AGV ------------------- ------------------ Transferul de întoarcere

• Linia centurii de asamblare --------------- -------------- Transferul PCBA

• Tester FCT ------------------- ------------------- Testul funcției PCBA

• V-CUT ----------------------- -------------------- PCBA Depaneling

Linia de asamblare înmuiată

DIPLIE LINIA MANUALĂ DE INSERTIE

Configurează -ți linia de scufundare pentru Electronica de frumusețe - vorbește cu I.C.T astăzi >>>

Configurare și performanță cheie

Această linie este potrivită pentru electronica de wellness la mijloc la nivel mediu, în special pentru producția de PCBA compactă pentru dispozitive faciale inteligente și electronice de îngrijire personală alimentate de AI.

Video de studiu de caz din lumea reală

Explorați modul în care I.C.T a ajutat un brand global de electronică de frumusețe să -și automatizeze fabrica.

Rezolvarea provocărilor de fabricație în dispozitivul de înfrumusețare PCBA

PCBA -urile cu dispozitiv de înfrumusețare sunt printre cele mai complexe și sensibile ansambluri din electronica pentru wellness pentru consumatori. Fabricarea acestora necesită abordarea mai multor provocări ale procesului cu inginerie de precizie și soluții inteligente din fabrică.

1.. Precizie de plasare ridicată

În timpul ansamblului SMT, componentele trebuie poziționate cu precizie pe plăcuțele PCB. Pe măsură ce componentele devin mai mici, iar gropile de pin mai restrânse, precizia plasării devine mai critică.

* Soluție:
implementăm mașini de plasare importate de înaltă precizie cu precizie de plasare până la ± 30μm. În plus, camerele de înaltă rezoluție permit recunoașterea exactă a dispozitivelor cu pitch fine, cum ar fi BGA și QFP, asigurând fiabilitatea în asamblarea PCB PCB.

2. diversitatea componentelor în mărime și formă

PCB -urile de înfrumusețare conțin adesea o gamă largă de componente - rezistențe, condensatoare, jetoane, conectori - fiecare variază ca mărime și formă.

”
​Această abordare maximizează eficiența și compatibilitatea pentru electronica personală de frumusețe și piele.

3. Calitatea imprimării lipite de lipit

Imprimarea consistentă și exactă a pastei de lipit este crucială pentru procesele SMT de succes.

* Soluție:
Înainte de imprimare, pasta de lipit este adusă la temperatura camerei și agitat centrifugal folosind un mixer de pastă de lipit pentru a -și activa proprietățile. Utilizăm apoi o imprimantă stencil de înaltă precizie, cu o precizie de ± 0,025 mm, asigurând o calitate optimă a depozitului de lipit pentru dispozitive inteligente de wellness.

4. Fiabilitatea de lipire și controlul termic

Pentru fiabilitatea dispozitivului pe termen lung, este esențial controlul precis al profilului de reflow.

* Soluție:
Folosim echipamente profesionale de profilare și antrenăm clienții pentru a verifica setările de temperatură la începutul fiecărei schimbări. Cuptorul nostru cu 10 zone asigură un control termic constant pe PCB-uri, susținând durabilitatea dispozitivelor medicale estetice la domiciliu.

5. Compatibilitatea materialului și disiparea căldurii

Diferite componente au sensibilități diferite de căldură. Distribuția neuniformă a căldurii poate deteriora părțile sensibile în timpul reflowului.

* Soluție:
Cuptoarele noastre cu 10 zone încep cu etapele de preîncălzire la temperatură scăzută și înmuiere, urmate de încălzire treptată pentru a se potrivi cu profilul de căldură al fiecărei componente. Proiectarea circulației aerului cu buclă mică a cuptorului direcționează ușor aerul cald în jurul articulațiilor de lipit pentru a reduce șocul termic și pentru a asigura tranziții netede.

6. Viteza de plasare și eficiență

Productivitatea este esențială în fabricarea dispozitivelor inteligente de frumusețe, dar viteza nu trebuie să compromită precizia.

* Soluție:
Prin separarea componentelor mici și mari în montare paralelă, linia atinge o viteză teoretică de 180.000 cph și o ieșire reală de 90.000–100.000 cph, optimizând debitul pentru sănătate și wellness electronice inteligente.

7. Inspecția și controlul calității

Inspecția post-plasare este esențială pentru a detecta alinierea necorespunzătoare, podurile de lipit sau pantaloni scurți.

* Soluție:
Echipăm linia cu sisteme automate de inspecție optică (AOI) pentru a monitoriza și valida calitatea fiecărui consiliu, asigurând cea mai mare consistență între loturi.

8. Controlul mediului

Factorii de mediu, cum ar fi umiditatea și fluctuațiile temperaturii, pot afecta calitatea lipitului și fiabilitatea PCB.

* Soluție:
ajutăm clienții să proiecteze ateliere SMT care îndeplinesc standardele ISO 14644 Cleanroom. Condițiile atelierului sunt menținute la temperatura de 24 ± 2 ° C și 40–60% umiditate, asigurând echipamentele și stabilitatea procesului pentru PCBA -uri sensibile la tehnologie de frumusețe.

De ce I.C.T?

Oferim nu numai echipamente, dar și soluții complete la nivel de fabrică , de la proiectarea aspectului la instalare și servicii după vânzare. Sistemele I.C.T sunt făcute la:

• Potriviți modele de dispozitive de frumusețe mici și neregulate

• Oferiți precizie și repetabilitate

• Îmbunătățiți asigurarea calității

• Stimulați eficiența producției

• Asigurați sprijinul global-local

Sunteți gata să vă construiți fabrica de dispozitive inteligente pentru frumusețe?

Contactați experții noștri >>

Permiteți -ne să vă ajutăm să automatizați producția de dispozitiv de frumusețe.

Soluțiile rapide, fiabile, scalabile SMT & DIP așteaptă.
