Mașină eficientă de manipulare a PCB - optimizați -vă linia de producție SMT

Transporturi PCB pentru manipularea plăcii

Încărcătoare și descărcări PCB, transportoare de inspecție, buffer PCB, control al traficului și alte transportoare pentru linia de asamblare a PCB. I.C.T are toate nevoile dvs. de manipulare a PCB.

Mașină de manipulare a PCB

Ce poate face mașina de manipulare a PCB pentru dvs.?

Transportoarele de manipulare a plăcilor este o parte crucială a unei linii de producție SMT cu funcționare lină, a liniei de asamblare a scufundării și a liniei de acoperire PCBA.
De la încărcătorul și descoperitorul la alte transportoare PCB, cum ar fi bufferele PCB, sortatoarele de trecere și eșec, flip și descărcător. Manipularea plăcii PCB este un jucător de cheie al liniei de asamblare a PCB.
Transportor PCB
Transportoare PCB
Transportorul de manipulare a PCB funcționează cu moduri încorporate online și de trecere. În funcție de cerințe, modul corespunzător poate fi selectat. Semnalele sunt transmise prin interfața SMEMA, permițând transportorului PCB să răspundă în mod eficient diverse nevoi de producție pe linie.
Încărcător PCB și descărcare
Încărcător PCB și descărcare
Principiul de lucru al PCB Loader & Descărcător implică plasarea unei casete care conține PCB -uri sau PCBA pe centura de extensie a echipamentului. Odată ce modul automat este activat, PCB Loader & Descărcător folosește o tijă de împingere pneumatică pentru a transfera PCB sau PCBA la următorul echipament.
Buffer PCB
Buffere PCB
Bufferul PCB funcționează cu trei moduri (modul de trecere, modul tampon și modul de sortare), selectabil pe baza cerințelor de producție. Semnalele sunt transmise prin interfața SMEMA pentru a satisface diferite linii de producție SMT, linia de asamblare DIP și nevoile liniei de acoperire PCBA.

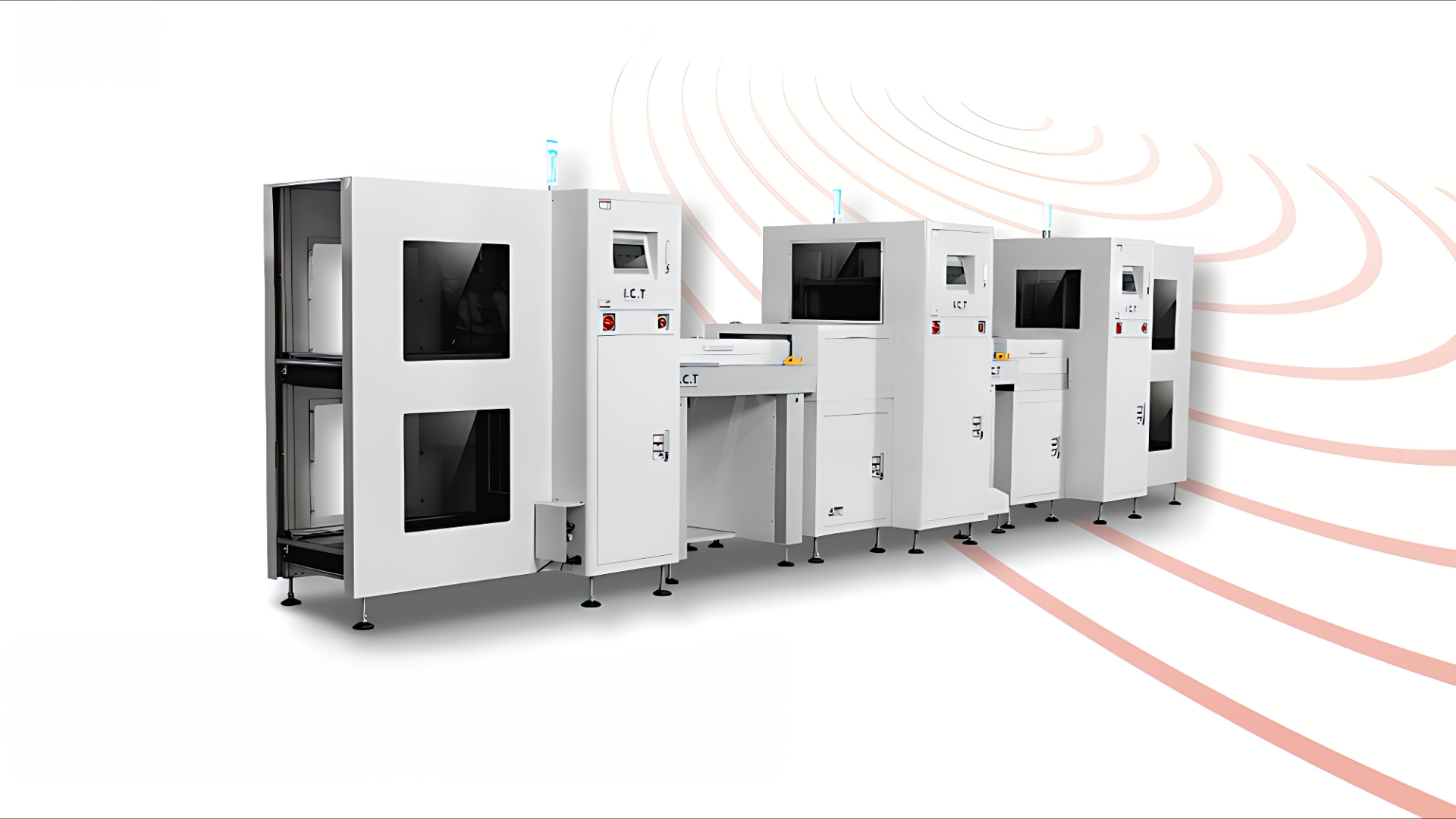

Mașini europene standard de manipulare a PCB
Acest videoclip arată echipamentul nostru modernizat de manipulare a PCB, conceput pentru o integrare perfectă, eficiență sporită și respectarea deplină a standardelor europene de siguranță. Vedeți cum soluțiile noastre de manipulare PCB eficientizează producția de PCB, asigurând în același timp siguranță și fiabilitate la nivel superior. Perfect pentru liniile de producție SMT și DIP, acest sistem stimulează productivitatea și îndeplinește cerințele de calitate globală.
Obțineți o ofertă acum!
Mașina de manipulare a PCB este esențială pentru o producție eficientă și stabilă în

Transportoarele de manipulare a PCB, încărcătoarele și descărcătorii PCB și bufferele PCB automatizează și eficientizează transferul, încărcarea, descărcarea și stocarea temporară a plăcilor PCB. Această automatizare reduce intervenția manuală, previne oprirea liniei și asigură funcționarea continuă, sporind în cele din urmă eficiența producției și oferind beneficii mai mari pentru întreprinderi.
|
  • În linii de producție SMT
  • În liniile de asamblare
  • În liniile de acoperire PCBA
Soluții personalizabile în industria SMT

Soluții personalizate de manipulare a PCB pentru industria dvs.

În industria SMT, transportorul PCB, PCB Loader & Descărcător și sistemele de tampon PCB sunt proiectate cu flexibilitate pentru a satisface cerințele diverse ale clienților. Atât lungimea, cât și lățimea acestor sisteme pot fi personalizate pentru a se potrivi nevoilor specifice de producție.

Mașina personalizabilă de manipulare a PCB servește ca echipament principal, cu o funcție de reglare a lățimii cu un singur clic pentru toate echipamentele de transport de-a lungul liniei de producție SMT completă, a liniei de asamblare DIP și a liniei de acoperire PCBA.
Transportor de inspecție PCB în linia de producție SMT

Transportor PCB

Transportoarele noastre de manipulare a PCB sunt adaptabile în lungime și lățime, asigurând integrarea perfectă în orice configurare a liniei de producție. Această personalizare permite o gestionare eficientă a diferitelor dimensiuni ale PCB -ului, optimizarea spațiului și a fluxului de lucru în instalația dvs.

Descărcare PCB în linia de producție SMT

Încărcător PCB și descărcare

Sistemele PCB Loader și Descărcare pot fi adaptate pentru a găzdui diferite dimensiuni PCB și configurații ale liniei de producție. Această personalizare asigură procese de încărcare și descărcare lină, îmbunătățind eficiența generală a producției și minimizarea timpului de oprire.
Buffer PCB în linia de producție SMT

Buffere PCB

Sistemele tampon PCB sunt, de asemenea, personalizabile pentru a se potrivi cu cerințe operaționale specifice. Această flexibilitate asigură tamponarea și sortarea eficientă a PCB -urilor, adaptându -se la diferite procese de inspecție și control al calității în linia de producție SMT.


Mașină de manipulare a PCB: alegerea industriei pentru calitate și fiabilitate

Înmânarea plăcii PCB - Transportați PCB -urile de la A la B în linia dvs. de producție SMT
  • Transportor PCB

    Transportați PCB -urile de la o mașină SMT la alta în linia de producție SMT.


    TIC transportor SMT de înaltă performanță cu Coveyor Caracteristici cheie ale transportorului PCB
    Design modular: Transportorul PCB oferă un design modular, permițând opțional asamblare pentru a îndeplini cerințele specifice ale clientului.
    Design robust din oțel: Construit cu oțel accidentat, transportorul PCB îmbunătățește stabilitatea echipamentului.
    Lățimea reglabilă a șinei: Dispune de un șurub neted din oțel inoxidabil pentru a regla cu ușurință lățimea șinei.
    Controlul vitezei variabile: Transportorul PCB include controlul vitezei variabile pentru funcționarea flexibilă.
    Mod de testare a plăcii de circuit: Mod de testare integrată a plăcii de circuit pentru asigurarea eficientă a calității.
    Slot dedicat din aluminiu: Utilizează un slot dedicat din aluminiu pentru orbita de transfer pentru a preveni blocajele PCB.
    Design de jos mai greu: Designul de jos mai greu asigură că transportorul PCB nu se schimbă cu ușurință.
    Lungime personalizabilă: Lungimea transportorului PCB poate fi personalizată în funcție de nevoi.
    Compatibilitatea interfeței SMEMA: Transportorul PCB este compatibil cu interfața SMEMA, asigurând o integrare perfectă cu alte echipamente.


    Specificația transportorului PCB
    Lungimea și dimensiunea maximă a PCB a transportorului PCB pot fi personalizate în funcție de produsele dvs.

    Model SC-500
    Lungimea șinei (mm) 500
    Lățimea PCB 50 până la 350mm
    Direcția PCB L la r sau r la l
    Viteză Adjustable
    Comutator Comutator de trecere
    Sistem de control Sistem de modul de control industrial
    Material platformă Mat cauciuc ESD
    Comunicare Smema atât pentru IN & OU
    Alimentare electrică 1 pH AC 220V 50/60Hz (opțiune: 110V la 380V)

    Transportor de inspecție de lux SMT cu lumini Scenarii de aplicație pentru transportorul PCB
    Transportorul PCB este utilizat în principal în liniile de asamblare PCB pentru a conecta mașinile. Este plasat în mod obișnuit în spatele imprimantelor SMT, între mașini de preluare și loc, înainte de cuptoarele de reflow și după cuptoarele de reflow. Aceste locații strategice asigură transferul lină și eficient de PCB -uri pe parcursul procesului de fabricație.

    Prin încorporarea acestor caracteristici, transportorul PCB asigură o manipulare eficientă, fiabilă și personalizabilă a plăcilor de circuit imprimate. Construcția robustă a transportorului PCB și funcționalitățile avansate îl fac o componentă esențială în liniile moderne de asamblare a PCB, menținând standarde ridicate de funcționare și flexibilitate.
  • Încărcător PCB și descărcare

    Primul și ultimul transportor din linia de asamblare PCB: PCB Loader, PCB Descărcător și PCB DeSacker


    Încărcător PCB Caracteristici cheie ale încărcătorului și descărcătorului PCB
    Proiectare puternică, fermă și stabilă: PCB Loader & Descărcător se mândrește cu un design robust și stabil, asigurând durabilitatea și fiabilitatea pe termen lung.
    Ecran tactil și control PLC: Echipat cu un ecran tactil și un control PLC, PCB Loader & Descărcător oferă o funcționare ușor de utilizat și un control precis.
    Cleme pneumatice de sus și de jos: Dispune de cleme pneumatice de sus și de jos pentru a ține în siguranță raftul revistei în loc, sporind stabilitatea încărcătorului și descărcătorului PCB.
    Fără garanție de rupere a PCB: Proiectarea specială a circuitului de gaze nu garantează nicio rupere a PCB, asigurând siguranța și integritatea produselor dvs.
    Diagnostic automat de eroare: PCB Loader & Descărcătorul include o funcție automată de afișare a codului de eroare, ceea ce face ușor diagnostica și remedierea problemelor.
    Cablu rezistent la uzură: Utilizează cabluri rezistente la uzură, asigurând o durată de viață lungă pentru încărcătorul și descărcătorul PCB.
    Compatibil cu interfața SMEMA: Complet compatibil cu interfața SMEMA, permițând integrarea perfectă a încărcătorului și descărcătorului PCB cu alte echipamente.

    Aceste caracteristici fac ca încărcătorul și descărcătorul PCB să fie o componentă esențială pentru o manipulare a PCB -ului eficient, fiabil și sigur în liniile de producție automate.


    Specificația încărcătorului și a descărcătorului

    Model LD-M
    Dimensiunea PCB (MM) 50*50-330*250
    Dimensiunea raftului (mm) 355*320*563
    PCB de alimentare în timp Secunde 6 aprox. sau specificați
    Indexarea tonului 10.20.30.40mm sau specificați
    Sistem de control PLC
    Alimentare cu aer 4-6Bar, 10ltr/min
    Înălțimea transportului 900+20mm (sau clienți specificați)
    Direcția PCB Lto r sau r la l
    Comunicare Smema pentru ambii și afară
    Alimentare electrică 1 pH AC 220V 50/60Hz (0tion: 110V la 380V)


    Descărcare PCB Aplicația și avantajele încărcătorului PCB și PCB Descărcător
    Încărcătorul PCB și descărcătorul PCB sunt utilizate pe scară largă în diferite scenarii, cum ar fi liniile de producție SMT, liniile de asamblare DIP și liniile de acoperire PCBA. Aceste mașini sunt utilizate în principal pentru încărcarea și descărcarea produselor PCB și PCBA. Echipamentul standard găzduiește dimensiuni ale produsului cuprinse între 50mm x 50mm și 620mm x 460mm, cu opțiuni de personalizare disponibile pentru cerințe de dimensiuni speciale.

    Unul dintre avantajele principale ale încărcătorului PCB și al descărcătorului PCB este capacitatea lor de a pre-încărca PCB-urile și PCBA-urile în casete de materiale, reducând semnificativ nevoia de intervenție manuală în liniile de producție automate. Această îmbunătățire a eficienței asigură o funcționare mai ușoară și o productivitate mai mare în procesele de fabricație.
  • Buffer PCB


    NG Buffer Buffer de înaltă calitate NG
    Acest dispozitiv poate cache AOI sau SPI și alte mașini de testare din placa NG și OK, placa OK va curge la următorul proces, iar placa NG va curge către transportorul superior pentru a aștepta confirmarea manuală.
    Transmisie cu role durabil (nu este nevoie să înlocuiți centura)
    Amprentă mică a mașinii.
    Recuperare rapidă, netedă și precisă
    Lățime paralelă și netedă
    Trei moduri de funcționare: FIFO, LIFO, PASS-THOUGH.
    SMEMA compatibilă.







    Specificația tamponului PCB

    Model NB-L
    Dimensiune (mm) 1000*790*1650
    Dimensiunea PCB (MM) 50*50-460*350
    Timp de ciclu Aprox.10 secunde
    Capacitate PCB 20pcs sau specificați
    Sistem de control PLC
    Putere Max 250 VA
    Înălțimea transportului 900 ± 20mm (sau specificat clientul)
    Direcția PCB L la r sau r la l
    Comunicare Smema atât pentru IN cât și pentru Out
    Alimentare electrică 1 pH AC 220V 50/60Hz (opțiune: 110V la 380V)
    Greutate 300 kg


    Tampon vertical de răcire cu mai multe funcții LED
    Caracteristici cheie de tampon și scenarii de aplicație
    Modele de tampon NG: Bufferul NG este disponibil în modelele NB-L și NB-XL. Dimensiunea minimă a PCB -ului pe care o acceptă este de 50mm x 50mm, în timp ce dimensiunile maxime ale PCB sunt de 460mm x 350mm și respectiv 530mm x 460mm.
    Scenarii de aplicare: Bufferul NG este utilizat în principal în liniile de producție SMT, în special după SPI (inspecție de paste de lipit), pentru a tampona PCB -urile pentru inspecția manuală a pastei de lipit imprimate.
    Prin integrarea tamponului NG în linia de producție, puteți gestiona eficient fluxul de PCB și puteți asigura procese de inspecție de înaltă calitate.

Ceea ce face ca mașina de manipulare a PCB să fie finală

Însoțitor de fabricație?

  • Puncte unice de vânzare

    În industria SMT, mașinile de manipulare a PCB I.C.T, inclusiv transportoarele PCB, încărcătoarele și descărcătorii PCB și tampoanele PCB, oferă mai multe puncte de vânzare unice:

    Dimensiuni personalizabile: Mașinile de manipulare a PCB I.C.T pot fi adaptate în lungime și lățime pentru a satisface cerințele specifice ale clienților, asigurând o integrare perfectă în orice configurare a producției.

    Reglarea lățimii cu un singur clic: Toate echipamentele de transport de-a lungul liniei de producție prezintă o funcție de ajustare a lățimii cu un singur clic, permițând modificări rapide și eficiente pentru a găzdui diferite dimensiuni ale PCB-ului.

    Design robust și stabil: Mașinile sunt construite cu modele accidentate, ferme, care îmbunătățesc stabilitatea și durabilitatea, asigurând o funcționare fiabilă chiar și în medii cu mare cerere.

    Sisteme avansate de control: Echipat cu ecrane tactile și control PLC, mașinile de manipulare a PCB I.C.T oferă interfețe ușor de utilizat și control precis asupra operațiunilor.

    Sortare și tamponare eficiente: Mașinile tampon NG oferă moduri avansate de sortare, stocarea automată și sortarea PCB -urilor bune și proaste, ceea ce reduce intervenția manuală și îmbunătățește eficiența inspecției.

    Integrare fără probleme: Toate mașinile noastre de manipulare a PCB sunt compatibile cu interfața SMEMA, permițând o integrare ușoară cu alte echipamente SMT și asigurând o funcționare lină pe linia de producție.

    Caracteristici îmbunătățite de siguranță: Proiectele speciale ale circuitului de gaz din mașini nu garantează nicio rupere a PCB, asigurând siguranța și integritatea produselor dvs. pe parcursul procesului de manipulare.

    Aceste caracteristici unice fac ca mașinile de manipulare a PCB I.C.T să iasă în evidență în industria SMT, oferind soluții personalizabile, eficiente și fiabile pentru nevoile dvs. de producție.
  • Inovații tehnologice

    Unele dintre inovațiile tehnologice și avantajele competitive ale mașinilor de manipulare a PCB I.C.T din industria SMT includ:

    Automatizare inteligentă: Integrarea tehnologiilor avansate de automatizare, cum ar fi controlul PLC și interfețele ecranului tactil îmbunătățește eficiența operațională și reduce nevoia de intervenție manuală, ceea ce duce la o productivitate mai mare.

    Flexibilitate adaptativă: Mașinile prezintă dimensiuni personalizabile și capacități de ajustare a lățimii cu un singur clic, permițându-le să se adapteze perfect la cerințele de producție variate și dimensiunile PCB.

    Caracteristici îmbunătățite de siguranță: Încorporarea proiectelor speciale de circuite de gaze și construcții robuste asigură siguranța și integritatea PCB -urilor în timpul manipulării, reducând riscul de rupere sau deteriorare.

    Sortare avansată și tamponare: Mașinile tampon NG oferă moduri de sortare sofisticate, automatizând stocarea și sortarea PCB -urilor bune și proaste, simplificând astfel procesul de inspecție și îmbunătățind eficiența generală.

    Integrare fără probleme: Compatibilitatea cu interfața SMEMA permite o integrare ușoară cu alte mașini SMT, facilitând o comunicare lină și o coordonare pe linia de producție.

    Fiabilitate și durabilitate: Modelele accidentate și stabile îmbunătățesc fiabilitatea și durabilitatea mașinilor noastre, asigurând performanțe consistente chiar și în mediile de producție solicitante.

    Inovație continuă: Ne -am angajat să cercetăm și să dezvoltăm continuu, străduindu -ne continuu să introducem noi tehnologii și caracteristici care împing limitele eficienței și eficacității de gestionare a PCB.

    Aceste inovații tehnologice și capacități de conducere a industriei oferă mașinilor noastre de manipulare a PCB un avantaj competitiv în industria SMT, oferind clienților soluții fiabile, eficiente și viitoare pentru nevoile lor de producție.

Mărturii din viața reală a excelenței mașinii de manipulare a PCB!

Explorați mai multe în gama noastră de componente de manipulare a PCB!

Automatizați -vă linia de asamblare a PCB cu transportoare de bord, încărcătoare de PCB și descărcătoare de PCB , transportoare de inspecție, transportoare de lipire a undelor , și multe altele.
I.C.T are toate nevoile dvs. de manipulare a PCB.

Încărcător și descărcare

Ai întrebări? Iată răspunsuri despre mașinile de manipulare a PCB

  • Cum se aranjează transportul pentru mașina de manipulare a PCB SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Acceptăm o varietate de metode logistice. Puteți alege cel mai convenabil sau eficient din punct de vedere al costurilor.
    Transportul este de obicei aranjat de companii profesionale de logistică în funcție de cerințele dvs. de locație și de comandă, folosind metode adecvate, cum ar fi transportul de teren, mare sau aer.
  • Care este timpul de plumb al mașinii de manipulare a PCB SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Timpul de plumb depinde de dimensiunea comenzii, de cerințele de personalizare și de condițiile actuale de producție. În general, ne propunem să organizăm producția imediat ce comanda este confirmată și ne străduim să îndeplinească cerințele dvs. de livrare.
  • Cum se citează prețurile la mașina de manipulare a PCB SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Prețurile se bazează de obicei pe cerințe specifice ale clienților, inclusiv modele de mașini, opțiuni de personalizare, cantitate și locație de livrare. Puteți contacta echipa noastră de vânzări, oferind cerințe detaliate ale proiectului și vă vom oferi o ofertă precisă.
  • Ce se întâmplă dacă mașina defectează?
    加 Created with Sketch.
    形状 Created with Sketch.
    Dacă mașina defectează, vă rugăm să contactați imediat echipa noastră de servicii post-vânzare. Vom aranja ca tehnicienii să ajungă la fața locului prompt pentru inspecție și reparații, asigurându-se că linia dvs. de producție reia funcționarea normală cât mai curând posibil.
  • Oferiți servicii de instalare și instruire?
    加 Created with Sketch.
    形状 Created with Sketch.
    Da, oferim servicii de instalare și instruire. Odată ce mașina ajunge la unitatea dvs., dacă aveți nevoie, tehnicienii noștri pot merge la fabrica dvs. pentru a o instala și oferi instruirea necesară operatorilor dvs. pentru a vă asigura că pot opera și menține echipamentul în mod corespunzător.
  • Oferiți soluții personalizate?
    加 Created with Sketch.
    形状 Created with Sketch.
    Da, oferim soluții personalizate adaptate cerințelor specifice clienților pentru mașinile de manipulare a PCB. Vă rugăm să ne informați despre nevoile dvs. și vă vom oferi o soluție personalizată.
    De asemenea, putem face servicii OEM, dar trebuie să ne trimiteți ambalajele și designul logo -ului.
