AM100
I.C.T
| Cantitate: | |
|---|---|

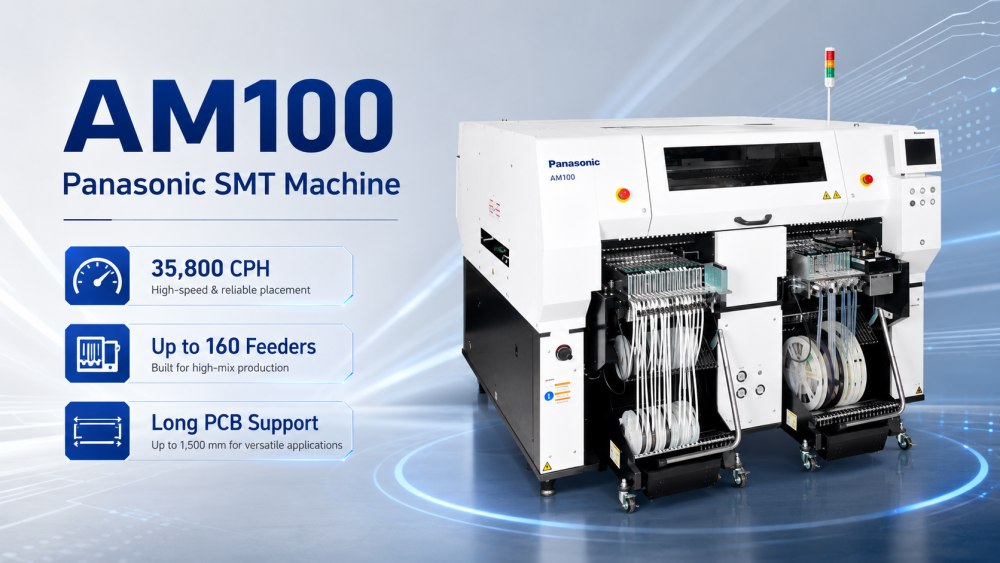

Mașina automată de alegere și plasare a PCB AM100 este un montator SMT modular conceput pentru fabricile care au nevoie de productivitate practică și producție flexibilă. Este potrivit pentru asamblarea PCB-ului în iluminatul LED, electronica de putere, controlul industrial, produsele de comunicație, electronicele de larg consum și aplicațiile lungi de PCB. Aparatul folosește un cap cu 14 duze pentru a echilibra viteza de plasare și versatilitatea componentelor. Viteza sa maximă poate atinge 35.800 CPH, cu o precizie de plasare de ±40 μm per cip. AM100 acceptă dimensiuni standard de PCB de până la L515 × L460 mm și dimensiuni de PCB lungi de până la L1500 × W460 mm. Pentru clienții care caută o mașină ieftină Panasonic Pick And Place cu capacitate de producție utilă, AM100 este o opțiune puternică.
Soluție cu o singură mașină pentru a satisface diverse cerințe la diferite locuri de montare
Echipat cu cap cu 14 duze, care echilibrează între productivitate și versatilitate
Sprijin pentru producția în diverse industrii prin secțiuni de aprovizionare cu componente de mare capacitate și PCB mari și lungi
Gamă largă de configurații și opțiuni de mașină
| Caietul de sarcini
| Caietul de sarcini | AM100 |
|---|---|
| Dimensiuni PCB (mm) | Specificație standard: L 50 mm × L 50 mm până la L 515 mm × L 460 mm Specificație PCB lungă: L 50 mm × L 50 mm până la L 1500 mm × L 460 mm |
| Viteza maximă a capului de plasare | 35.800 CPH0,1006 s/cip |
| Precizia plasării capului de plasare (Cpk ≥ 1) | ±40 μm/cip |
| Dimensiunile componentelor | 0402 chip ~ L 120 × L 90 × T 28 sau L 150 × L 25 × T 28 |
| Numărul maxim de componente de aprovizionare | 160 |
| Calculul lățimii benzii | 4 mm, 8 mm |
| Lista echipamentelor de linie SMT
O mașină AM100 Panasonic SMT trebuie utilizată cu echipamentul de linie SMT potrivit. ICT poate oferi încărcător SMT, imprimantă automată de șabloane, mașină de inspecție SPI, transportor PCB, mașină SMT PCB Pick And Place, cuptor cu reflow, mașină de inspecție AOI, router PCB, mașină de curățat PCBA și descărcator. Pentru producția lungă de PCB, linia poate avea nevoie, de asemenea, de manipulare specială a plăcilor, transportoare mai lungi, suport adecvat pentru imprimantă și potrivire corectă a cuptorului de reflow. Fiecare stație afectează rezultatul final al asamblarii. Imprimarea stabilă ajută montatorul să plaseze corect piesele. Plasarea bună ajută la refluxarea și AOI obține rezultate mai bune. TIC îi ajută pe Clienți să potrivească linia după dimensiunea PCB, ținta de ieșire, cererea de alimentare și aspectul fabricii.
| Video cu succesul clienților
ICT a sprijinit un client din Uzbekistan pentru o mare fabrică de produse electronice. Clientul plănuia să producă plăci de bază pentru computere, SSD-uri, produse legate de memorie și alte ansambluri electronice. ICT s-a alăturat proiectului de la comunicarea tehnică timpurie și a continuat prin instalare, depanare și testare a producției. Linia SMT a inclus o imprimantă de șabloane ICT-5151, patru mașini de plasare SMT, cuptoare de reflow din seria Lyra, SPI, AOI și sisteme de manipulare a PCB. Linia DIP a inclus inserție manuală, echipament de inserție de formă impară JUKI, lipire prin val ICT-Acrab350 și sisteme de transport. După proba, Clientul a recunoscut planificarea completă a liniilor ICT, răspunsul rapid, suportul pentru instruire și serviciul de inginerie practică.
| Service și suport pentru instruire
Pentru un proiect de mașină automată de selectare și plasare a PCB, ICT verifică mai întâi nevoile reale de producție ale clientului. Echipa noastră analizează lungimea PCB-ului, pachetul de componente, cantitatea de alimentare, utilizarea tăvii, capacitatea țintă, spațiul atelierului, procesul de inspecție și experiența operatorului. Acest lucru este important pentru AM100 deoarece poate suporta diferite configurații de unități de alimentare și producție lungă de PCB. După livrare, inginerii TIC pot ajuta cu poziționarea mașinii, conectarea la linie, verificarea utilităților, pregătirea programului și testarea plăcii de probă. Instruirea se bazează pe întregul proces SMT. Operatorii învață cum funcționează împreună imprimarea, plasarea, reflow, AOI și manipularea PCB, astfel încât echipa fabricii să poată gestiona producția zilnică cu pași mai clari.
| Feedback-ul clienților
Clienții aleg montatorul automat Panasonic AM100 deoarece au adesea nevoie de o singură mașină pentru a acoperi diferite sarcini de producție. Unele fabrici au nevoie de mai multă capacitate de alimentare. Unii au nevoie de suport lung pentru PCB. Unele au nevoie de o mai bună flexibilitate la trecere. În timpul proiectelor de peste mări, ICT îi ajută pe Clienți să verifice întregul proces, în loc să verifice doar montatorul. Dacă apare o problemă de producție, inginerii noștri pot revizui tipărirea pastei de lipit, configurarea alimentatorului, programul de montare, profilul de reflux, rezultatul AOI sau transferul plăcii. Clienții apreciază acest suport practic, deoarece îi ajută să găsească mai rapid cauza reală. De asemenea, ajută operatorii locali să-și dezvolte încrederea în prima etapă a producției.
| Certificari si standarde
ICT pregătește proiecte complete de linie SMT ținând cont de cerințele de calitate, siguranță și livrare la export. Soluția completă pentru linia de producție poate suporta documente comune, cum ar fi CE, RoHS, ISO9001 și materiale de brevet aferente. Înainte de expediere, echipa noastră verifică starea echipamentului, accesoriile, piesele de schimb, articolele legate de alimentator, cablurile, fișierele software, listele de ambalare, etichetele de avertizare și protecția carcasei din lemn. Pentru un proiect de mașină de asamblare și plasare a PCB, acest pas de verificare este util deoarece linia poate include multe piese mici și elemente de conectare. Pregătirea atentă ajută la reducerea accesoriilor lipsă, a daunelor de transport și a întârzierilor la instalare. De asemenea, oferă Clientului înregistrări mai clare înainte de configurarea din fabrică.
| Despre Compania și Fabrica TIC
ICT oferă soluții de linie de producție pentru producătorii de electronice care au nevoie de echipamente fiabile SMT, DIP, acoperire, distribuire, lipire, inspecție, curățare și manipulare PCB. Pentru proiectele AM100, munca noastră poate include selecția echipamentelor, aspectul liniei, potrivirea proceselor, verificarea livrării, îndrumarea instalării, instruirea operatorilor și suport tehnic pe termen lung. ICT a lucrat cu peste 1.700 de clienți din peste 80 de țări. Aceste proiecte includ iluminat LED, electronice pentru automobile, surse de alimentare, produse de comunicații, plăci de control industriale, electronice de larg consum și producție legată de computere. Echipa noastră se concentrează pe a ajuta clienții să conecteze mașinile cu nevoi reale de producție, astfel încât linia să poată trece de la planificare la operare zilnică stabilă.
