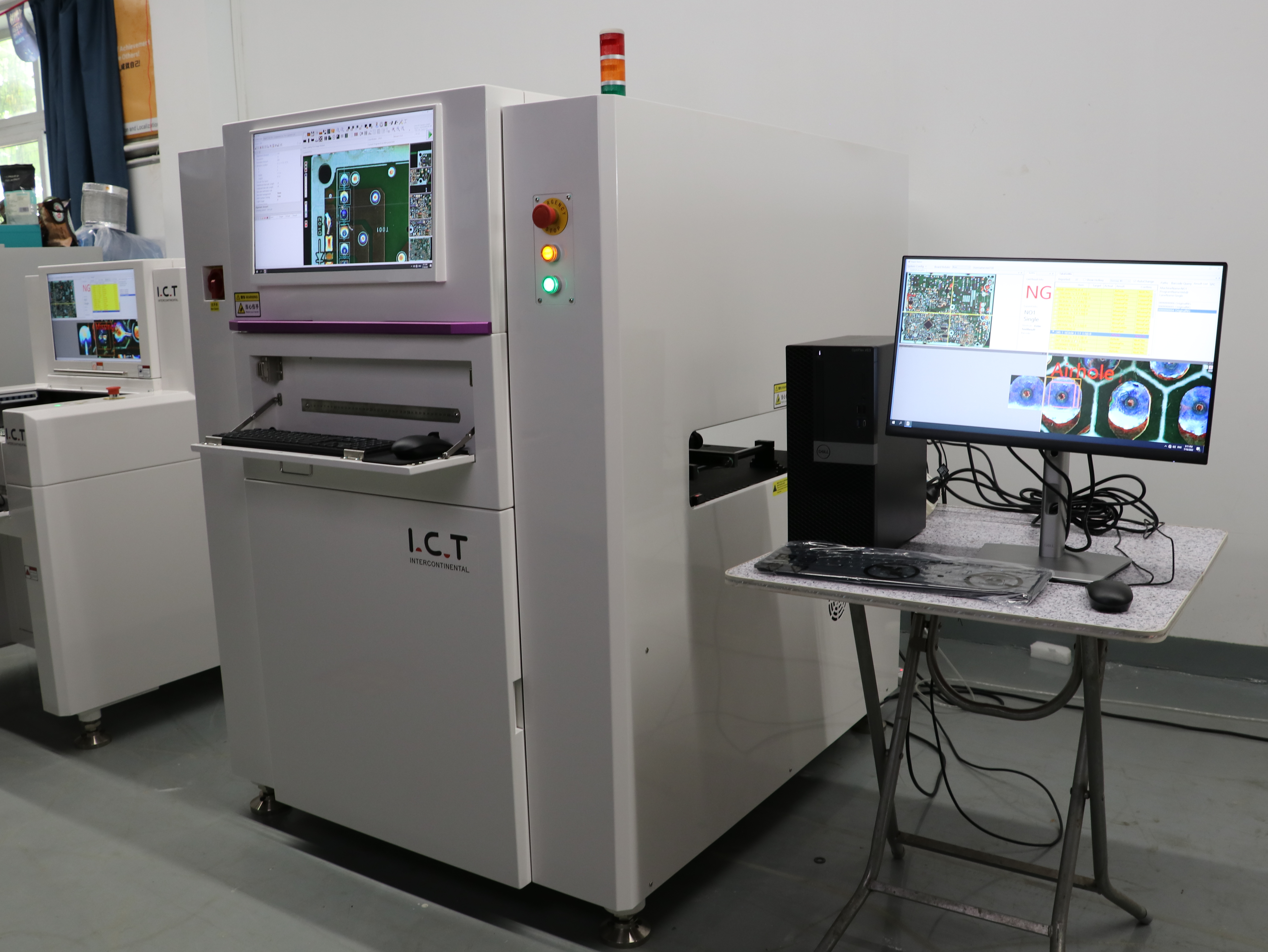

ICT oferă soluții pentru linia de producție SMT cu inspecție optică automată (AOI)
AOI este prescurtarea de la Automated Optical Inspection, care este utilizat pe scară largă în industria electronică pentru a verifica aspectul ansamblului PCBA la capătul din spate al liniei de asamblare a plăcilor de circuite.Principiul de bază al AOI este de a judeca dacă obiectul care trebuie testat îndeplinește standardul, comparând dacă există o diferență mare între obiectul de testat și imaginea standard prin utilizarea tehnologiei imaginii.AOI emite o sursă de lumină în 4 culori către placa PCBA, care este scanată automat de o cameră industrială pentru defecțiuni catastrofale, cum ar fi componente lipsă sau defecte de calitate.Prin urmare, calitatea AOI depinde de capacitatea de imagine a imaginii, capacitatea de analiză a algoritmului și tehnologia de discriminare a imaginii.ICT AOI s-a descurcat bine în aceste aspecte.
Unii clienți vor lua în considerare dacă este necesar să cumpere mașină AOI, iar una dintre soluțiile de îmbunătățire a eficienței calității este utilizarea AOI.Dacă defecțiunea poate fi găsită în linia de producție, aceasta poate fi corectată imediat, astfel încât rata defectelor poate fi redusă foarte mult, iar informațiile pot fi transmise înapoi în partea din față a liniei de producție, astfel încât multe dintre aceleași probleme pot fi rezolvate sau evitată din faţă.
Puteți decide pe care să o alegeți în funcție de capacitatea și bugetul dvs. Există mai multe tipuri de AOI online, care sunt determinate în funcție de linia dvs. de producție. ICT-V5000H este utilizat pentru partea din față și din spate a lipirii prin reflow în liniile de producție SMT, în general plasate în capătul din spate al cuptorului reflow.Care să fie plasat la capătul frontal al cuptorului de reflow pentru a testa starea SMT a the mașină SMT.Plasat la capătul din spate al lipirii prin reflow este utilizat pentru a detecta PCBA după lipire.
Ambii ICT-V5200 și ICT-V5300 sunt plasate la capătul din spate al liniei DIP și pot detecta rapid și precis orice problemă cu îmbinările de lipit.Diferența este că ICT-V5200 conține o funcție inversată, o parte PCBA este detectată, cealaltă parte este detectată după inversare.The ICT-V5300 este o versiune actualizată a ICT-V5200.Are două surse de lumină și camere în partea de sus și de jos, poate detecta partea de sus și de jos în același timp, ceea ce poate economisi de 2,2 ori timpul de detectare.
Pe lângă modelele online de mai sus, modelul offline ICT-V8 are, de asemenea, un volum mare de vânzări.Cu excepția faptului că o persoană trebuie să plaseze manual placa pentru detectare, alte configurații sunt aceleași ca modelul online, iar precizia și viteza de detectare pot fi numite perfecte.
Principiul de funcționare și caracteristicile AOI

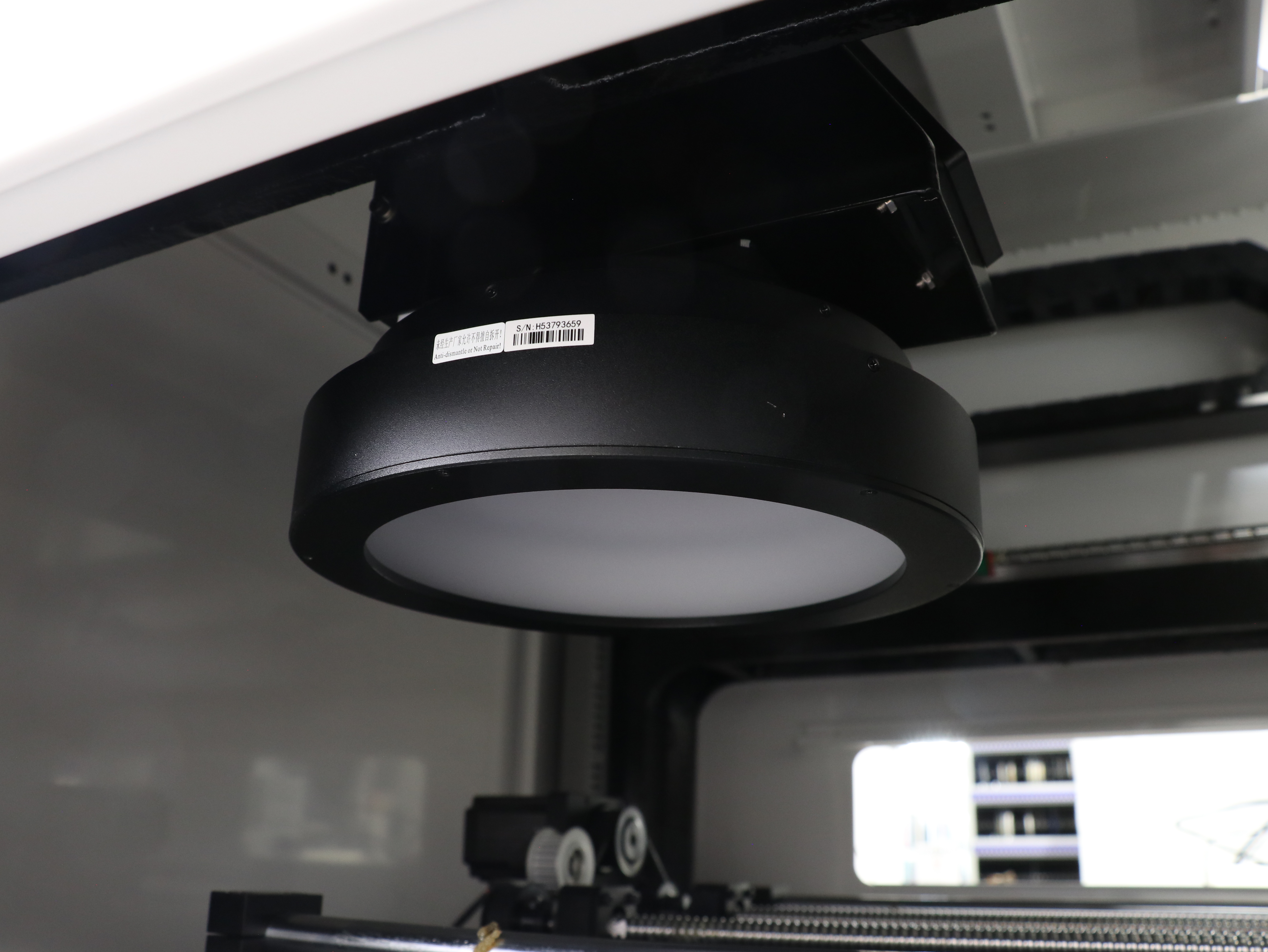

1. Sursă de lumină inelă LED coaxială RGB+W în patru culori.
Cea mai mare caracteristică a ICT AOI este utilizarea unei surse de lumină circulară LED cu patru culori: RGB+W, care se referă, respectiv, la lumina roșie, verde, albastră și albă.Culorile primare roșu, verde și albastru pot capta mai precis cantitatea de staniu din fiecare îmbinare de lipit.Sursa de lumină circulară poate realiza detectarea la 360 de grade fără unghi mort, permițând camerei să înregistreze cel mai real model de îmbinare de lipit.Lumina albă mărește luminozitatea, ceea ce mărește recunoașterea.Iar sursa de lumină LED cu patru culori este lumină coaxială, de asemenea paralelă cu camera industrială, astfel încât designul poate reduce foarte mult distorsiunea imaginii.
2. Cameră industrială FOV
ICT AOI folosește o cameră industrială de 5 megapixeli, care este perfectă pentru captarea plăcuțelor și îmbinărilor de lipit de 0201 și componente mai mici.Precizia FOV este de 15μ, viteza de fotografiere este de 0,2S/FOV, fiecare dimensiune FOV este de 80cm²/S. Puteți simți viteza de detectare a ICT AOI din următorul videoclip.Adăugați Echipat cu lentile telecentrice pentru a vă asigura că imaginea nu este distorsionată.

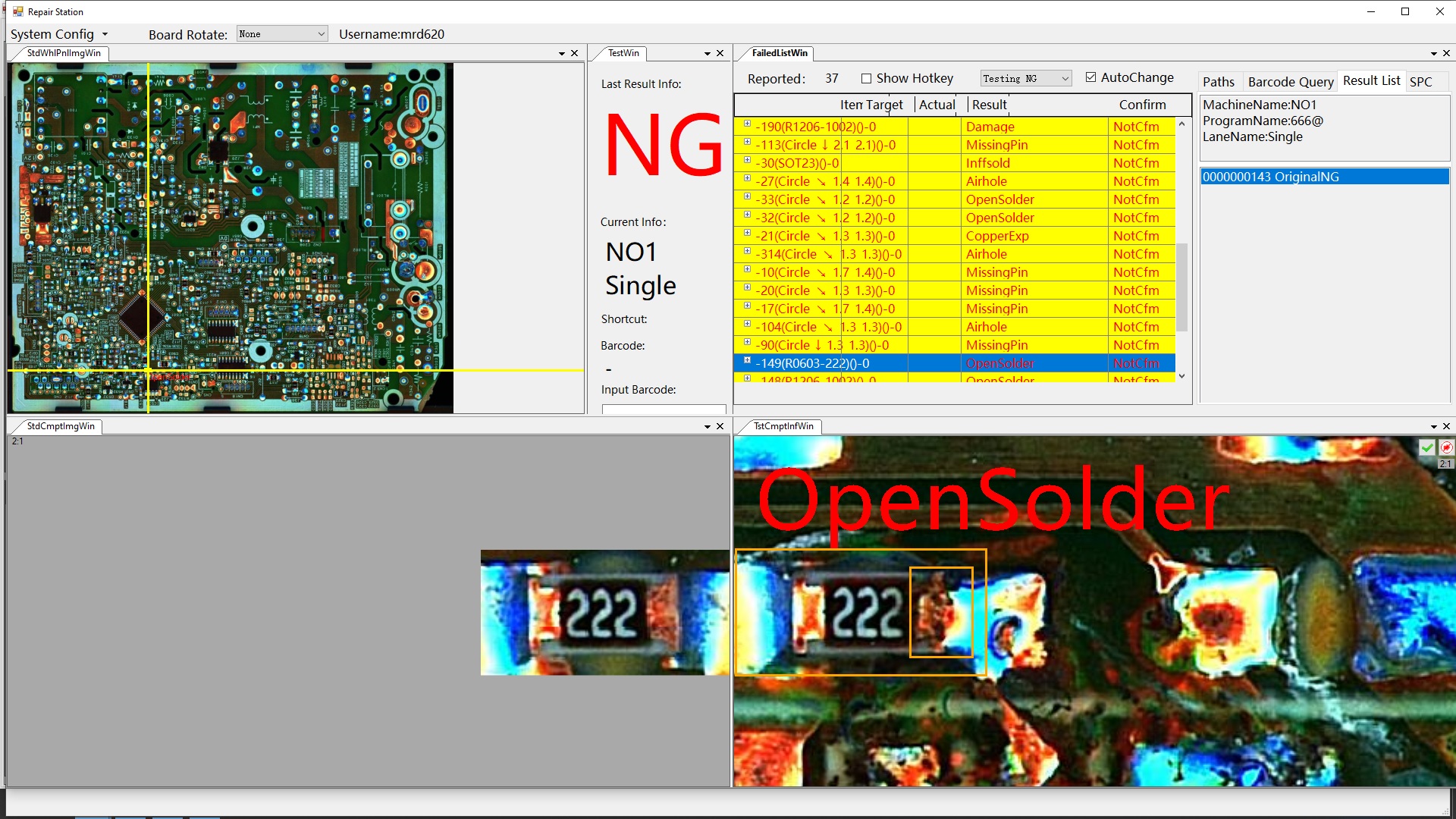

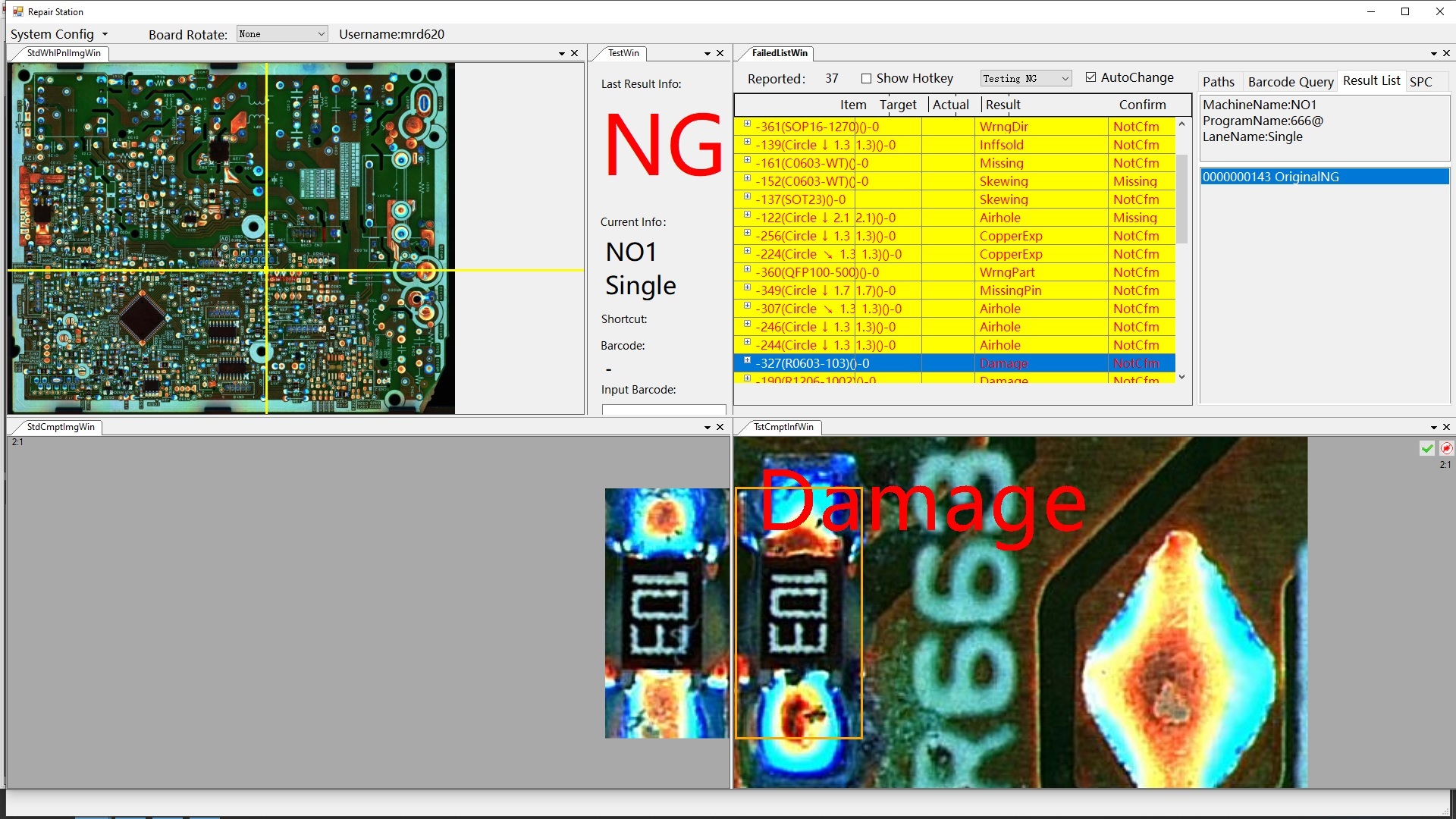

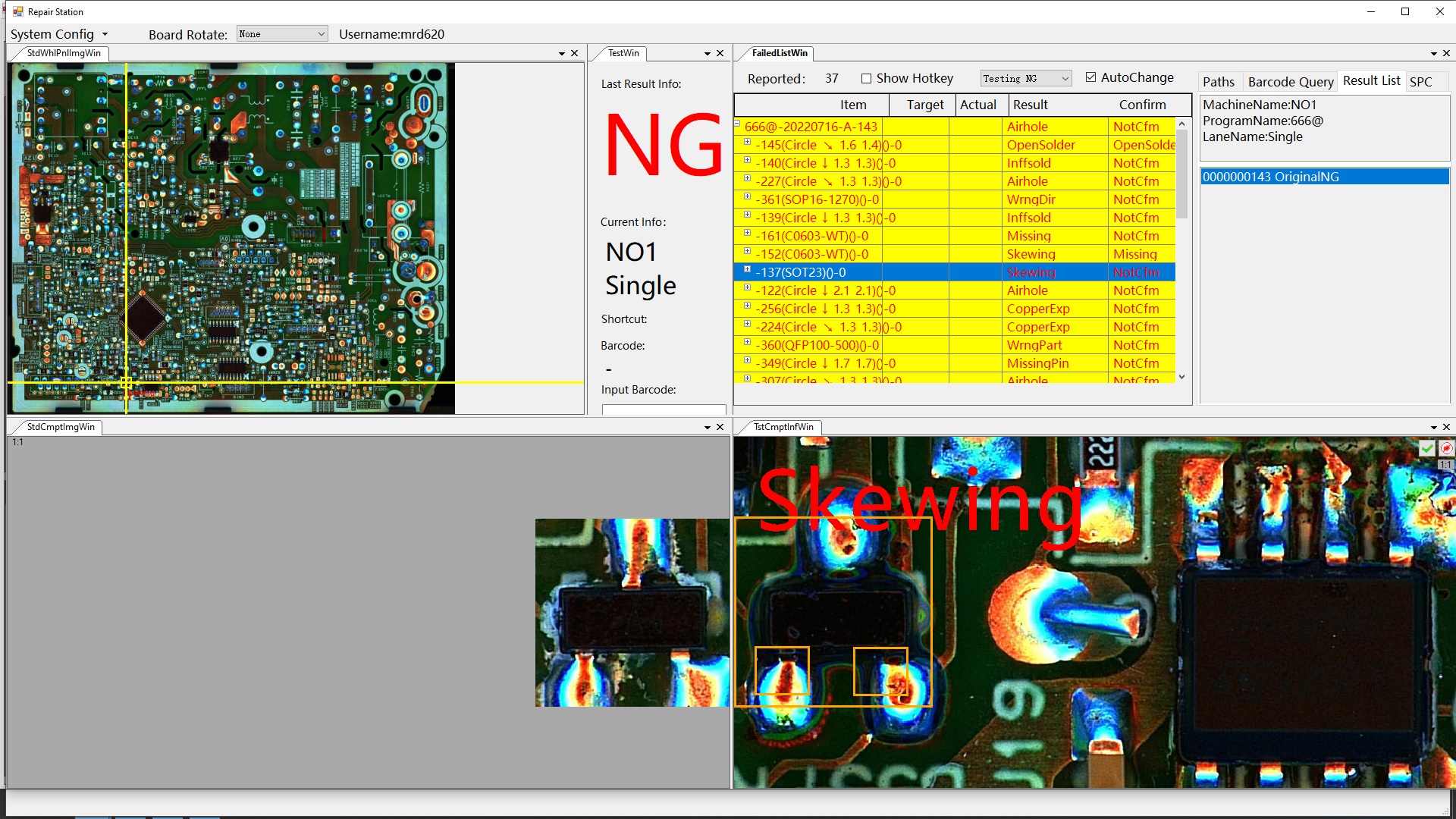

3. Software algoritmic dezvoltat de ICT
Cu rezultate de detectare a sursei de lumină în patru culori RGB+W, avem propriul nostru software de algoritm, care poate testa calitatea patch-ului SMT șid Îmbinări de lipire prin scufundare.Spre deosebire de alte mărci AOI, ICT adoptă un algoritm mai avansat, prin contrastul precis de extracție a culorii, pe lângă detectarea punctelor de lipire, poate detecta cu exactitate dacă plăcuțele și componentele PCB sunt deteriorate.
ICT AOI are, de asemenea, o stație de reparații independentă, care poate transfera automat datele pe computer, astfel încât departamentul stației de reparații să poată verifica instantaneu datele plăcii PCB problematice.

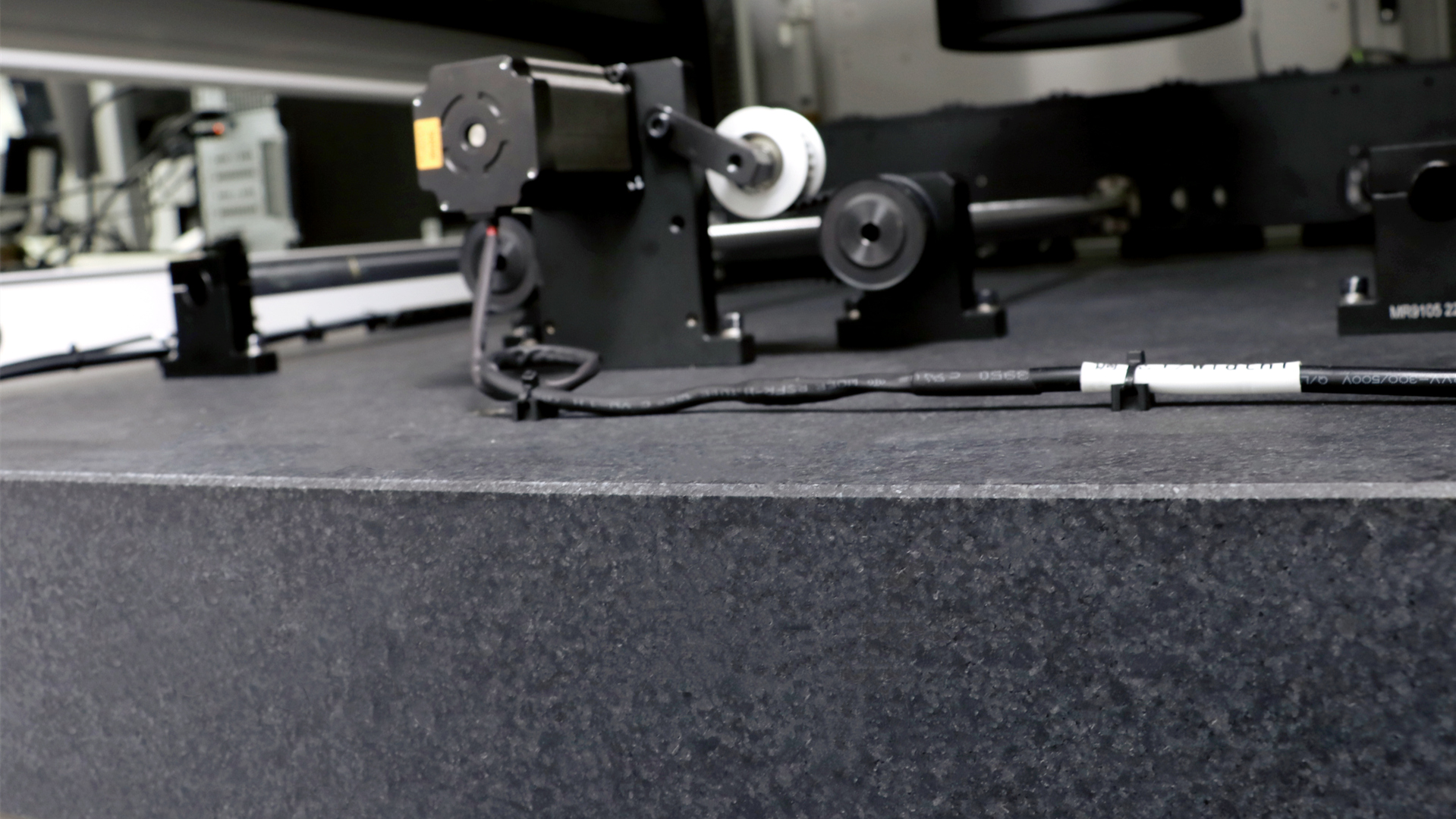

4. Construcție din marmură
Un AOI ICT cântărește aproximativ 1150KG, deoarece platforma de marmură cu o masă de aproximativ 320KG este inclusă în mijloc.Platforma de marmură permite ca centrul de masă (particulă) al întregii mașini să se scufunde, evitând vibrațiile cauzate de AOI în timpul lucrului.Aceasta înseamnă că AOI ICT poate atinge o viteză de fotografiere de 0,2 s/foV, ceea ce poate îmbunătăți considerabil eficiența producției și inspecției.

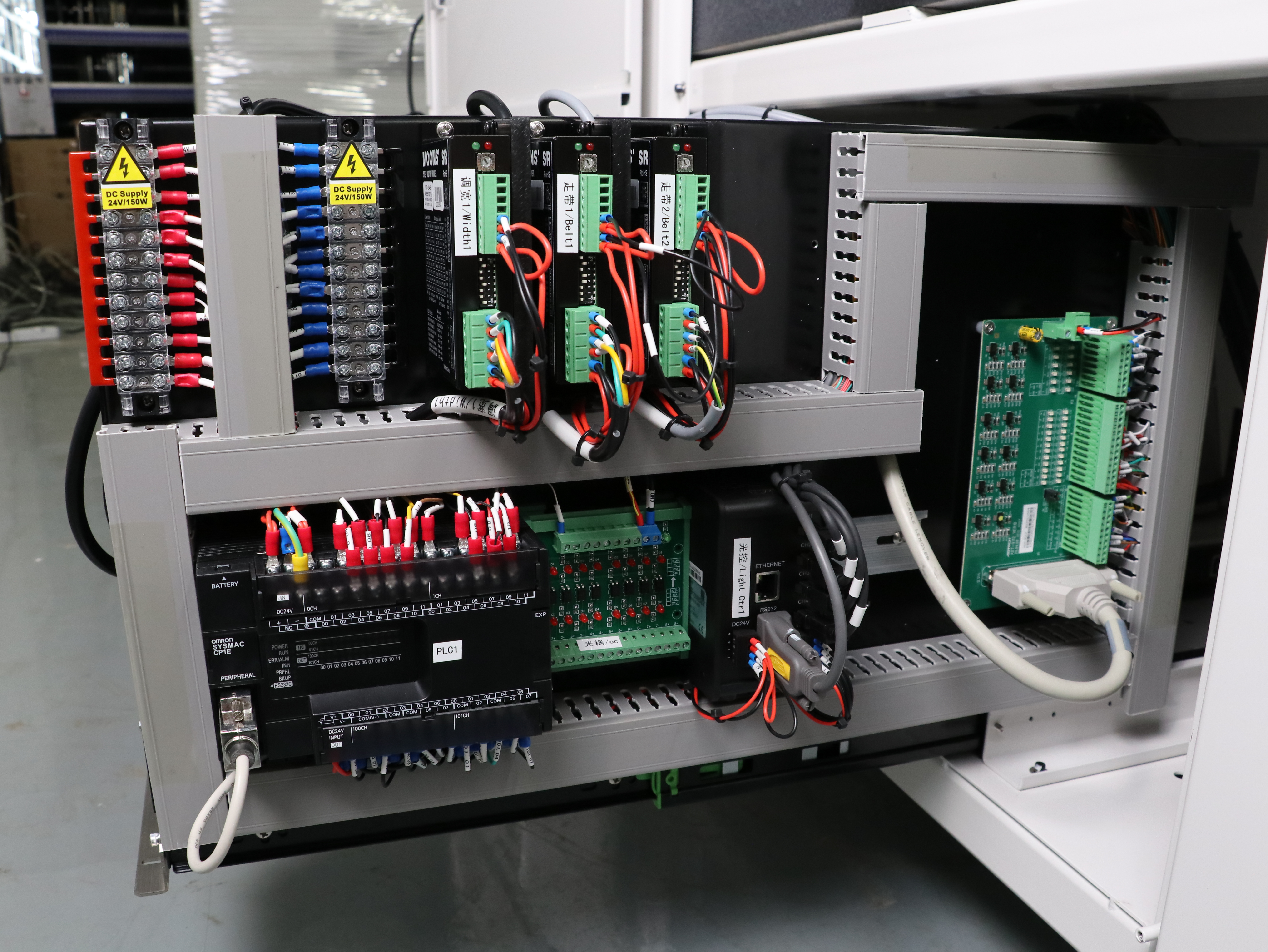

5. Firmware de înaltă calitate
AOI al ICT adoptă un firmware de marcă renumită la nivel internațional, cum ar fi Omron PLC, cu o calitate ridicată a transmisiei, viteză rapidă și bandă largă stabilă, pentru a asigura viteza și calitatea mașinii.
Pentru ce problemă poate testa AOI?
AOI poate fi folosit pentru a detecta multe defecte ale suprafeței, inclusiv zgârieturi, noduli, pete, deschidere, scurtcircuite, lipire inadecvată sau excesivă, componente incorecte, componente lipsă, polaritate defectuoasă a componentelor etc.
