Îmbinarea automată și manuală a benzii SMT servesc ambele aceluiași scop de bază: conectează capătul unei bobine de componentă la începutul altei bobine, astfel încât producția să poată continua. Diferența este cât de multă viteză, consistență, abilități operatorului și control al procesului poate oferi fiecare metodă.
Pentru producția de volum redus, îmbinarea manuală poate fi suficientă. Dar pentru liniile SMT de volum mare, schimbările frecvente ale bobinei sau fabricile care au nevoie de un control mai strict al timpului de nefuncționare, un sistem automat de îmbinare este de obicei cea mai bună alegere pe termen lung.
Acest articol oferă o comparație practică a metodei de îmbinare a benzii SMT și explică când să utilizați îmbinarea manuală, când să treceți la automatizare și cum o soluție de schimbare automată a bobinei poate îmbunătăți stabilitatea producției.
Cuprins
Îmbinarea cu bandă SMT este procesul de îmbinare a două benzi purtătoare în timpul schimbării bobinei componentelor. Când o bobină este aproape goală, următoarea bobină este conectată la calea de bandă existentă, astfel încât alimentatorul să poată continua să furnizeze componente către mașina de plasare.
În producția SMT, componentele sunt de obicei ambalate în format bandă și bobină. Alimentatorul trage banda de transport înainte, expune componentele și permite capului de plasare să le ridice pentru asamblare. Dacă materialul se epuizează și nu este pregătită nicio îmbinare, linia poate fi nevoită să se oprească pentru înlocuirea bobinei.
Schimbarea bobinei poate părea o operațiune mică, dar are un efect direct asupra producției. Fiecare întârziere la alimentator poate afecta mașinile de preluare și plasare SMT , mai ales atunci când linia rulează la viteză mare.
O metodă stabilă de îmbinare ajută fabricile să reducă:
Se oprește linia neașteptată
Timp de așteptare al alimentatorului
Greșeli de manipulare manuală
Întârzieri la schimbarea materialului
Presiunea operatorului în timpul schimburilor aglomerate

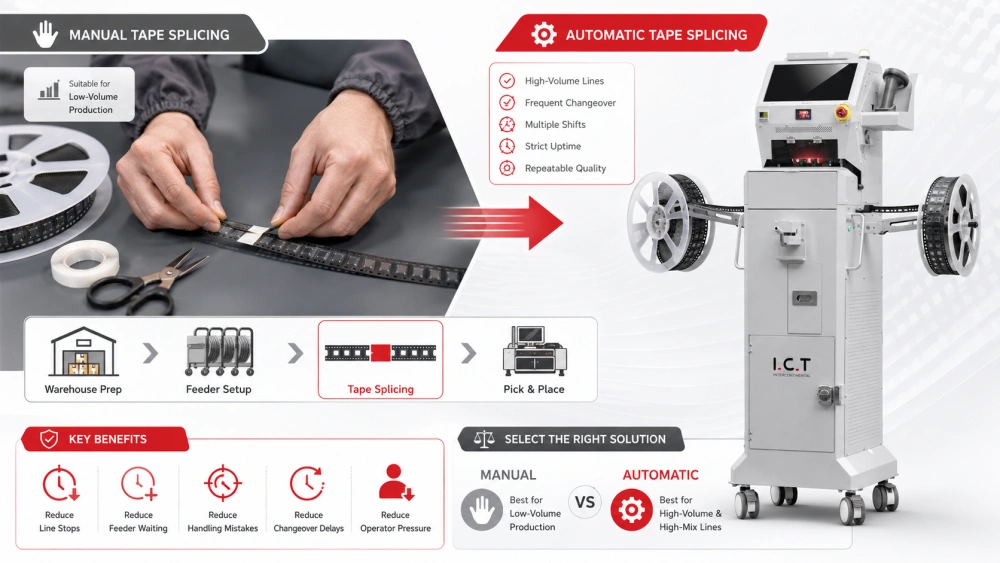

Îmbinarea face parte din procesul de furnizare a materialelor. Se află între pregătirea depozitului, configurarea alimentatorului și plasarea componentelor. Un proces bun de îmbinare asigură că mașina de plasare primește componente continuu, fără întreruperi frecvente.
Dacă aveți nevoie de o explicație de bază a structurii și etapelor de funcționare a mașinii, citiți acest ghid despre cum funcționează o mașină de îmbinare SMT.
Îmbinarea manuală a benzii SMT se bazează în principal pe operator. Operatorul pregătește capetele benzii, aliniază benzile vechi și cele noi, aplică bandă de îmbinare sau o clemă de îmbinare și verifică dacă îmbinarea poate trece prin alimentator.
Această metodă este comună în multe fabrici, deoarece este simplă, ieftină și nu necesită echipamente avansate. Cu toate acestea, rezultatul depinde în mare măsură de abilitățile și atenția operatorului.
Îmbinarea manuală are valoare practică în anumite medii de producție. Poate fi o alegere rezonabilă atunci când volumul de producție este scăzut sau schimbările bobinei nu sunt frecvente.
Investiție inițială mai mică
Unelte și accesorii simple
Flexibil pentru loturi mici de producție
Ușor de introdus în liniile SMT de bază
Nu este necesară configurarea complexă a mașinii
Pentru o fabrică mică sau o linie pilot, îmbinarea manuală poate oferi suficientă flexibilitate fără a adăuga costuri suplimentare pentru echipamente.
Principala problemă cu îmbinarea manuală este inconsecvența. Chiar și operatorii cu experiență pot face greșeli atunci când lucrează rapid, manipulează multe alimentatoare sau gestionează mai multe schimbări de role în același timp.
Limitările comune includ:
Schimbare mai lentă a bobinei
Dependență mai mare de abilitățile operatorului
Risc mai mare de nealiniere a benzii
Rezistență instabilă a îmbinării
Mai multe variații între operatori și schimburi
Îmbinarea manuală poate deveni, de asemenea, dificil de gestionat atunci când fabrica rulează schimburi lungi sau linii de plasare de mare viteză.
Îmbinarea automată a benzii SMT utilizează o mașină pentru a standardiza pașii cheie, cum ar fi pregătirea benzii, alinierea, poziționarea și îmbinare. Operatorul participă în continuare la proces, dar mașina reduce acțiunile manuale cele mai predispuse la erori.
Un sistem automat este conceput pentru a face schimbarea bobinei mai rapidă, mai consistentă și mai ușor de repetat în producția zilnică.
În cazul îmbinării automate, mașina ajută la controlul poziției benzii și a calității îmbinării. Acest lucru reduce șansa de tăiere neuniformă, aliniere incorectă sau îmbinare slabă.
Un proces automat tipic poate include:
Încărcarea benzilor componente vechi și noi.
Poziționarea benzilor în direcția corectă.
Alinierea cu precizie a benzii de transport.
Completarea îmbinării cu presiune controlată sau acțiune de îmbinare.
Eliberarea benzii conectate pentru utilizarea alimentatorului.
Modelele mai avansate pot include, de asemenea, verificarea materialelor, asistență vizuală, scanarea codurilor de bare sau funcții de detectare inteligentă.
Îmbinarea automată este de obicei cea mai bună opțiune atunci când fabrica dorește o performanță stabilă a producției pe mai multe schimburi.
Schimbare mai rapidă a bobinei
Calitatea îmbinării mai consistentă
Dependență redusă de competențele operatorului
Risc redus de blocaj al alimentatorului
Suport mai bun pentru producția de mare volum
Standardizare mai ușoară a procesului
Mașina automată de îmbinare inteligentă SMT este proiectată pentru acest tip de îmbinare controlată a bobinei și schimbare eficientă a materialului.

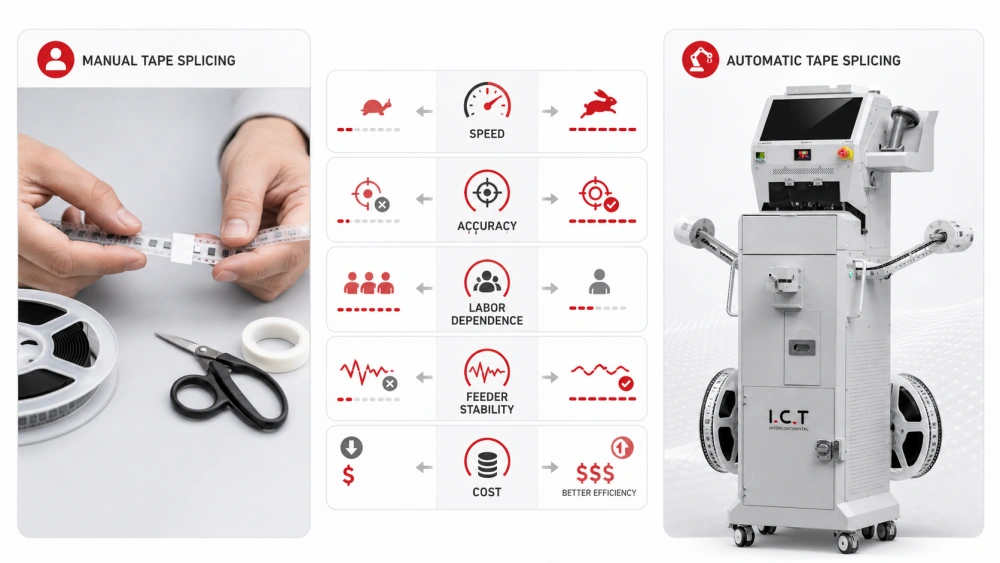

Când comparăm îmbinarea SMT automată cu cea manuală , adevărata întrebare nu este doar ce metodă poate îmbina banda. Întrebarea mai bună este ce metodă vă sprijină obiectivele de producție cu mai puțin risc și o mai bună consistență.
Îmbinarea manuală durează de obicei mai mult, deoarece operatorul trebuie să pregătească, să alinieze și să securizeze banda cu mâna. Îmbinarea automată reduce timpul de manipulare prin ghidarea sau controlul celor mai importanți pași.
Dacă schimbările de role sunt rare, este posibil ca diferența de timp să nu conteze prea mult. Dar atunci când o linie schimbă multe role în fiecare zi, îmbinarea mai rapidă poate crea un avantaj clar de producție.
Precizia manuală depinde de operator. Precizia automată depinde mai mult de poziționarea mașinii și de proiectarea procesului. Acest lucru face ca îmbinarea automată să fie mai repetabilă între diferiți operatori și schimburi.
O precizie mai bună ajută îmbinarea să treacă mai ușor prin alimentator, reducând riscul de rezistență sau întrerupere a benzii.
Îmbinarea manuală necesită mai multă pregătire și atenție. Dacă operatorii sunt obosiți, grăbiți sau fără experiență, calitatea îmbinării poate scădea.
Îmbinarea automată reduce dependența de abilitățile individuale. Operatorii mai au nevoie de instruire, dar mașina face procesul mai ușor de controlat.
O îmbinare slabă poate cauza blocaje în alimentator, rezistență la alimentare sau mișcare instabilă a benzii. Îmbinarea manuală are mai multe variații, astfel încât stabilitatea alimentatorului poate fi mai puțin previzibilă.
Îmbinarea automată îmbunătățește consistența îmbinării, ceea ce ajută la menținerea unei funcționări mai fluide a alimentatorului și a aprovizionării mai stabile cu componente.
Îmbinarea manuală are un cost inițial mai mic. Îmbinarea automată necesită investiții în echipamente. Cu toate acestea, costul real ar trebui să includă timpul de nefuncționare, forța de muncă, riscul de reluare și pierderea producției.
În multe fabrici cu volum mare, o soluție de schimbare automată a bobinei poate reduce costurile ascunse care nu sunt evidente atunci când se compară doar prețul de achiziție.
Îmbinarea manuală nu este automat greșită. Poate fi potrivit atunci când cerințele de producție sunt simple și costul timpului de nefuncționare este scăzut.
Dacă linia de producție rulează loturi mici și schimbările bobinei nu sunt frecvente, îmbinarea manuală poate fi suficientă. Este posibil ca fabrica să nu aibă nevoie de o mașină automată dacă impactul timpului de nefuncționare este limitat.
În timpul construcției de prototipuri sau încercărilor de inginerie, flexibilitatea poate conta mai mult decât viteza. Operatorii pot manipula doar un număr mic de role, astfel încât îmbinarea manuală poate rămâne practică.
Unele fabrici pot începe cu instrumente manuale din cauza limitelor bugetare. Acest lucru poate funcționa ca punct de plecare, mai ales dacă cererea de producție este încă în curs de dezvoltare.
Cu toate acestea, fabricile ar trebui să revizuiască din nou metoda atunci când volumul comenzilor crește sau întârzierile de schimbare încep să afecteze livrarea.
Îmbinarea automată devine cea mai bună alegere atunci când schimbarea bobinei afectează eficiența liniei, volumul de lucru al operatorului sau livrarea produsului.
În producția de volum mare, bobinele componente sunt consumate rapid. Înlocuirea frecventă a bobinei creează riscuri repetate de oprire. Îmbinarea automată ajută la reducerea acestor mici întreruperi înainte ca acestea să devină pierderi mari de producție.
Producția cu amestec ridicat necesită adesea mai multe materiale, mai multe alimentatoare și mai multe modificări de configurare. Un proces automat ajută operatorii să gestioneze această complexitate cu mai puține greșeli.
Dacă utilizarea liniei este o țintă cheie de performanță, îmbinarea manuală poate deveni un punct slab. Îmbinarea automată permite o schimbare mai rapidă a bobinei și un ritm de producție mai stabil.
În producția în mai multe schimburi, consistența contează. Operatorii diferiți pot avea obiceiuri manuale diferite. Echipamentul automat ajută la standardizarea procesului, astfel încât calitatea îmbinării depinde mai puțin de cine operează linia.
Etapa pick and place este adesea una dintre cele mai importante părți ale unei linii SMT. Dacă alimentarea cu material este întreruptă, mașina poate aștepta, încetini sau opri.
Îmbinarea manuală nu poate cauza o problemă serioasă o dată sau de două ori. Dar când sunt repetate pe tot parcursul zilei, mici întârzieri se adună. Dacă operatorii trebuie să se oprească pentru a pregăti fiecare bobină manual, linia poate pierde timp valoros de producție.
O soluție de schimbare automată a bobinei ajută la reducerea timpului necesar pentru conectarea bobinelor. De asemenea, reduce șansa ca o îmbinare slabă să oprească alimentatorul după ce schimbarea este completă.
Acesta este motivul pentru care îmbinarea automată ar trebui privită ca parte a unei strategii de continuitate a producției, nu doar ca o achiziție de mașini.
Atât metodele manuale, cât și cele automate necesită controlul procesului. Automatizarea îmbunătățește consistența, dar fabricile au nevoie în continuare de materiale corecte, funcționare adecvată și verificări regulate.
Îmbinarea manuală are un risc mai mare atunci când operatorii sunt grăbiți sau nu sunt instruiți. Problemele tipice includ dezalinierea, rezistența slabă a îmbinării, direcția incorectă a benzii și presiunea de îmbinare inconsecventă.
Îmbinarea automată poate eșua și dacă mașina nu este întreținută, este utilizată o lățime greșită a benzii sau operatorul încarcă materiale incorect. Automatizarea reduce riscul, dar nu înlocuiește disciplina de bază a producției.
Indiferent dacă utilizează îmbinare manuală sau automată, fabricile ar trebui să standardizeze procesul. Aceasta include instruirea operatorului, verificările direcției benzii, verificarea materialului, verificările compatibilității alimentatorului și revizuirea regulată a opririlor legate de îmbinare.

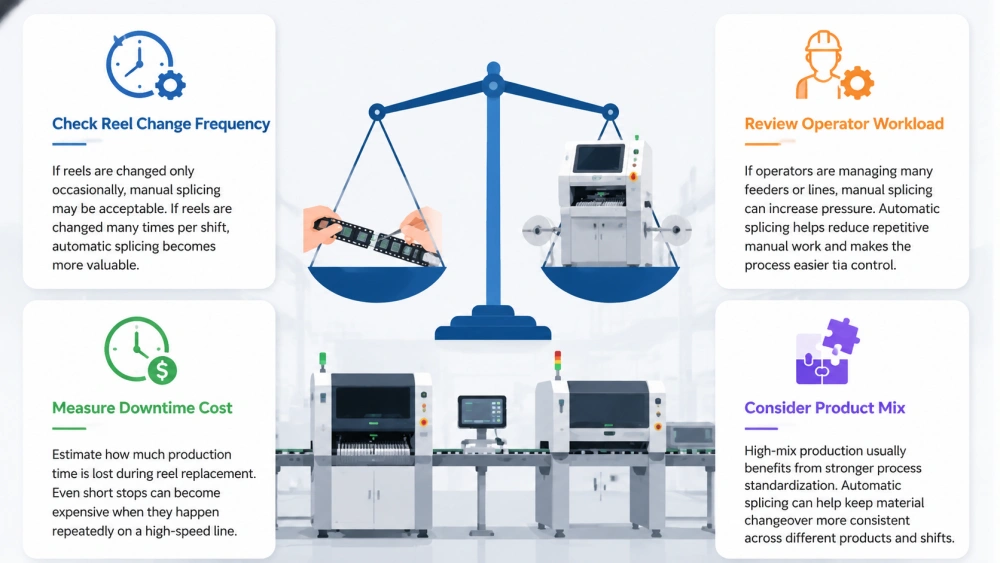

Cea mai bună alegere depinde de situația dvs. de producție. O fabrică ar trebui să compare ambele metode în funcție de condițiile reale de funcționare, nu doar de prețul echipamentului.
Dacă rolele sunt schimbate doar ocazional, îmbinarea manuală poate fi acceptabilă. Dacă rolele sunt schimbate de mai multe ori pe schimb, îmbinarea automată devine mai valoroasă.
Estimați cât timp de producție se pierde în timpul înlocuirii bobinei. Chiar și opririle scurte pot deveni costisitoare atunci când se întâmplă în mod repetat pe o linie de mare viteză.
Dacă operatorii gestionează multe alimentatoare sau linii, îmbinarea manuală poate crește presiunea. Îmbinarea automată ajută la reducerea lucrărilor manuale repetitive și face procesul mai ușor de controlat.
Producția cu amestecuri mari beneficiază de obicei de o standardizare mai puternică a procesului. Îmbinarea automată poate ajuta la menținerea schimbării materialelor mai consistente între diferite produse și schimburi.
În comparația între splicing-ul SMT automat și manual , splicing-ul manual este potrivit pentru producția simplă, cu volum redus sau sensibilă la buget. Este flexibil și ieftin de început, dar depinde foarte mult de abilitățile operatorului și poate crea mai multe variații în calitatea îmbinării.
Îmbinarea automată este mai bună pentru fabricile care au nevoie de schimbare mai rapidă a bobinei, funcționare mai stabilă a alimentatorului și timpi de nefuncționare mai mici. Acceptă o calitate repetabilă a îmbinării și ajută la protejarea performanței liniei SMT.
Dacă fabrica dumneavoastră își extinde producția, efectuează mai multe schimburi sau se confruntă cu întârzieri frecvente la înlocuirea bobinei, o soluție de schimbare automată a bobinei este de obicei opțiunea mai puternică pe termen lung. Pentru o prezentare completă a echipamentelor de îmbinare și a planificării schimbării materialelor, consultați ghidul de schimbare a mașinii de îmbinare SMT și a materialului.
Îmbinarea automată SMT este de obicei mai bună pentru producția de volum mare sau de amestec mare, deoarece este mai rapidă, mai consistentă și mai puțin dependentă de abilitățile operatorului. Îmbinarea manuală poate funcționa în continuare pentru linii de volum redus sau producție de probă. Cea mai bună alegere depinde de frecvența de schimbare a bobinei, costul timpului de nefuncționare, volumul de lucru al operatorului și cerințele de stabilitate a alimentatorului.
Principala diferență este controlul procesului. Îmbinarea manuală a benzilor SMT depinde de operator care trebuie să taie, să alinieze și să îmbine benzile manual. Îmbinarea automată utilizează echipamente pentru a controla pașii cheie, cum ar fi poziționarea și îmbinarea. Acest lucru face ca rezultatul să fie mai repetabil și ajută la reducerea erorilor în timpul schimbării bobinei.
Da, îmbinarea automată poate reduce timpul de nefuncționare a liniei SMT, făcând schimbarea bobinei mai rapidă și mai fiabilă. Când bobinele sunt conectate cu precizie înainte de a se epuiza materialul, alimentatorul poate continua să furnizeze componente cu mai puține opriri. Acest lucru este deosebit de valoros pentru liniile de pick and place de mare viteză cu consum frecvent de componente.
O fabrică poate alege îmbinarea manuală SMT atunci când volumul de producție este scăzut, schimbările bobinei sunt rare sau bugetul este limitat. Îmbinarea manuală poate fi, de asemenea, utilă pentru construirea de prototipuri sau producția de probă. Cu toate acestea, dacă munca manuală începe să cauzeze întârzieri repetate sau variații de calitate, automatizarea ar trebui să fie luată în considerare.
Înainte de a cumpăra o soluție de schimbare automată a bobinei, verificați compatibilitatea cu lățimea benzii, compatibilitatea alimentatorului, timpul ciclului, ușurința în operare, opțiunile de verificare a materialelor, nevoile de întreținere și asistența post-vânzare. Mașina ar trebui să se potrivească cu volumul real de producție și cu procesul de schimbare, nu doar cu aspectul general al liniei SMT.
