Defectele obișnuite de plasare a SMT provin de obicei de la preluare instabilă, date inexacte ale componentelor, recunoaștere slabă a vederii, prezentare slabă a alimentatorului sau probleme de suport al plăcii. Într-o linie SMT de mare viteză, chiar și un mic decalaj la alimentator, duză, suport PCB sau coordonată de plasare se poate transforma în defecte vizibile, cum ar fi deplasarea componentelor, piatra funerară, componenta lipsă, rotația, eroarea de polaritate sau plasarea greșită a pieselor.
Acest articol explică cele mai frecvente defecte de plasare a SMT, de ce apar și cum le pot remedia inginerii fără a slăbi controlul calității. Este scris pentru managerii de producție, inginerii de proces SMT, echipele de întreținere și proprietarii de fabrici care doresc soluții practice pentru defectele de montare SMT, care să îmbunătățească randamentul, să reducă repetarea și să stabilizeze producția.
Cuprins
Multe fabrici reacţionează la defectele de amplasare modificând mai întâi parametrii maşinii. Asta uneori poate ajuta, dar poate și ascunde adevărata problemă. O metodă mai bună este identificarea tipului de defect, urmărirea de unde începe și apoi corectarea cauzei fizice sau legate de date.
Diferite defecte pot arăta similare, dar provin din cauze diferite. O componentă deplasată poate proveni de la un suport slab al PCB, o coordonată greșită de plasare, uzura duzei, vibrația excesivă a plăcii sau mișcarea pastei de lipit. O componentă rotită poate proveni de la o eroare de preluare a alimentatorului, date incorecte ale pachetului, instabilitate în vid sau accelerație mare. O componentă lipsă poate proveni din probleme cu buzunarul alimentatorului, blocarea duzei, scurgerile de vid sau respingerea vederii.
Când echipele descriu un defect doar ca „plasare proastă”, ele pierd direcția de depanare. Un raport util de defect ar trebui să identifice tipul de defect, referința la componentă, dimensiunea pachetului, fanta de alimentare, ID-ul duzei, capul mașinii, locația PCB-ului, timpul de producție și lotul de material. Acest lucru face ca problema să fie urmărită.
Nu orice defect de plasare este cauzat de mașina de preluare și plasare. Imprimarea pastei de lipit, deformarea PCB-ului, suportul panoului, ambalarea componentelor, controlul umidității și profilul de reflow pot influența toate calitatea plasării finale. De exemplu, o componentă poate fi plasată corect, dar se poate muta mai târziu din cauza depozitării slabe a pastei sau a vibrațiilor în timpul transferului.
Inginerii ar trebui să verifice dacă defectul este vizibil imediat după plasare sau numai după refluxare. Dacă componenta este deja deplasată înainte de redistribuire, problema este probabil legată de plasare, preluare, suport de placă sau datele mașinii. Dacă componenta se schimbă după refluxare, volumul pastei de lipit, designul plăcuței, echilibrul termic sau profilul de reflux ar putea necesita o analiză mai profundă.

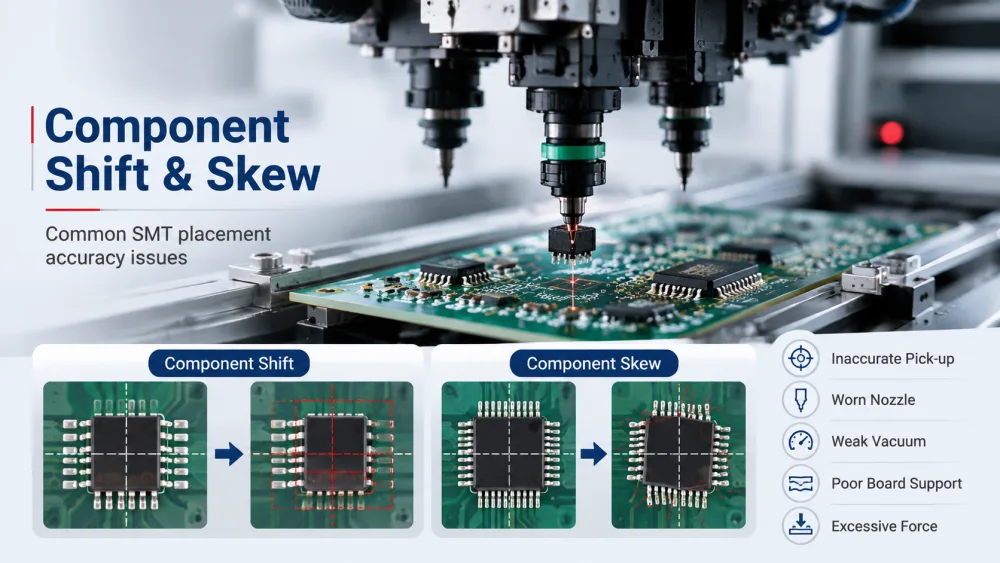

Deplasarea și deformarea componentelor sunt printre cele mai comune probleme de plasare a componentelor SMT. O componentă deplasată este deplasată din centrul plăcuței. O componentă oblică este rotită ușor sau plasată într-un unghi. Ambele defecte pot reduce calitatea îmbinării de lipit și pot crea riscuri electrice sau mecanice.
Schimbarea componentelor începe adesea cu o preluare instabilă sau un suport instabil al plăcii. Dacă duza nu ridică componenta în centru, aceasta se poate înclina în timpul mișcării. Dacă PCB-ul nu este bine susținut, placa se poate îndoi în timpul plasării. Dacă forța de plasare este prea mare, componenta mică poate aluneca pe pasta de lipit.
Cauzele obișnuite includ poziția inexactă a ridicării, vârful uzat al duzei, dimensiunea greșită a duzei, vid slab, înălțimea incorectă a componentei, fixarea slabă a PCB-ului, deformarea plăcii, forța de plasare excesivă sau coordonatele de plasare incorecte. Pentru componentele mici de cip, chiar și un mic decalaj al alimentatorului poate crea o schimbare repetabilă de plasare.
Aceste probleme sunt de obicei legate de acuratețea și stabilitatea mașinii de pick and place SMT . Un sistem de plasare configurat corespunzător, cu vedere precisă, control stabil al alimentatorului și control precis al mișcării poate reduce semnificativ problemele de deplasare și deformare a componentelor.
Primul pas este să confirmați dacă defectul urmărește o componentă, un alimentator, o duză sau o locație a plăcii. Dacă defectul urmează unui singur alimentator, verificați calibrarea alimentatorului, pasul benzii, decojirea benzii de acoperire, coordonatele de preluare și tensiunea bobinei. Dacă urmează o duză, inspectați curățenia, uzura, blocarea orificiilor de aspirare și centrarea duzei.
Dacă defectul apare într-o zonă PCB, verificați suportul plăcii, planeitatea panoului, starea clemei, recunoașterea fiduciară și designul local al plăcilor. Coordonatele de plasare ar trebui verificate față de centrul real al pad-ului, nu numai față de datele programului. Presiunea de plasare ar trebui, de asemenea, revizuită, în special pentru componentele pasive mici și pachetele cu pas fin.
Piatra funerară este un defect în care un capăt al unei componente de cip se ridică în timpul refluxării, lăsând piesa în picioare parțial în poziție verticală. Deși piatra funerară apare după refluxare, ea are adesea rădăcini în precizia plasării, echilibrul pastei de lipit, geometria componentelor și comportamentul termic.
Piatra funerară se întâmplă de obicei atunci când forța de umectare pe o parte a unei componente mici devine mai puternică decât cealaltă parte în timpul refluxării. Volumul neuniform al pastei de lipit, dimensiunea inegală a tamponului, încălzirea neuniformă, compensarea componentelor și viteza diferită de umezire a tamponului pot contribui. Componentele pasive foarte mici sunt mai sensibile deoarece masa lor redusă le face mai ușor de ridicat.
Eroarea de plasare poate face piatra funerară mai probabilă. Dacă o componentă este plasată mai aproape de un tampon decât de cealaltă, o parte se poate uda mai întâi și trage piesa în sus. Acesta este motivul pentru care depanarea pietrelor funerare nu ar trebui să se concentreze doar asupra cuptorului.
Imprimanta, mașina de plasare, designul PCB și profilul de reflow contează. Imprimarea stabilă a pastei de lipit de la o imprimantă de pastă de lipit de precizie este, de asemenea, importantă pentru reducerea volumului neuniform de lipit, care poate duce la defecte ale pietrei funerare.
Inginerii ar trebui să inspecteze mai întâi tipărirea pastei de lipit. Depunerile de pastă trebuie să fie echilibrate, curate și consistente. Designul deschiderii șablonului ar trebui să se potrivească cu pachetul de componente și cu aspectul tamponului. Dimensiunea plăcuței PCB și designul măștii de lipit ar trebui revizuite dacă piatra funerară se repetă pe același desemnator de referință în loturi.
Trebuie verificată și precizia plasării. Componenta trebuie să se așeze uniform pe ambele plăcuțe, cu înălțimea și presiunea corecte. Pentru referințele de proces, standardele IPC precum IPC J-STD-001 și IPC-A-610 sunt utile pentru înțelegerea controlului procesului de asamblare și a așteptărilor de acceptare. Ele nu înlocuiesc depanarea din fabrică, dar ajută echipele să folosească un limbaj de calitate constant.

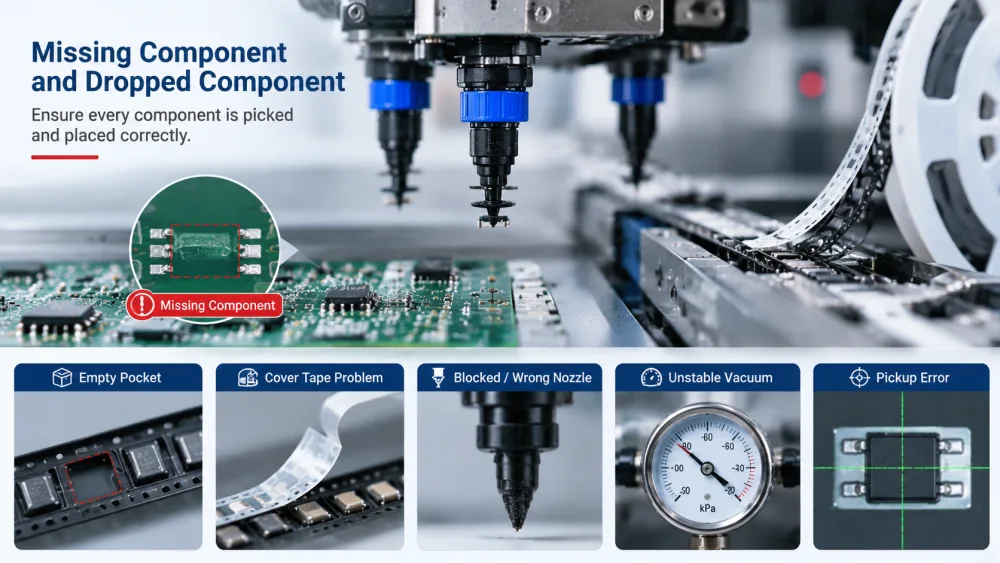

O componentă lipsă înseamnă că piesa nu este prezentă în locația așteptată a PCB-ului. O componentă căzută înseamnă că piesa a fost ridicată, dar pierdută înainte de plasare. Aceste defecte pot opri producția, pot crește sarcina de inspecție și pot crea un risc serios de calitate dacă scapă de detectare.
Componentele lipsă și scăpate provin adesea din defecțiunea de preluare. Alimentatorul poate să nu prezinte componenta corect, duza poate să nu reușească să se etanșeze sau nivelul de vid poate fi instabil. Dacă aparatul detectează defecțiunea, poate respinge componenta. Dacă setările de detectare sunt slabe, defectul poate ajunge pe placă.
Cauzele tipice includ buzunar gol, bandă de acoperire care scoate componenta din poziție, calitate slabă a îmbinării, pas incorect al alimentatorului, piese de alimentare uzate, duză blocată, dimensiune greșită a duzei, scurgere de vid, filtru murdar, accelerație excesivă a capului sau înălțime incorectă de preluare. Componenta mică și ușoară se poate agăța, de asemenea, de bandă sau de suprafețele duzei din cauza încărcării statice.
Cea mai bună metodă este de a urmări lanțul de preluare de la alimentator la capul de plasare. Inginerii ar trebui să verifice indexarea alimentatorului, stabilitatea buzunarului, decojirea benzii de acoperire, coordonatele de preluare, tipul duzei, curățenia duzei, valoarea vidului și rezultatul recunoașterii componentelor. Dacă jurnalul mașinii arată o eroare repetată de preluare dintr-un slot, trebuie verificate mai întâi alimentatorul și prezentarea benzii.
Dacă problema apare la diferite alimentatoare, dar urmează o duză sau un cap, duza și circuitul de vid trebuie inspectate. Echipele de întreținere trebuie să curețe duza, să verifice traseul de vid, să inspecteze filtrele și să verifice dacă valoarea vidului se potrivește cu linia de bază normală. Pentru o logică de diagnosticare mai largă, echipele se pot referi la acest ghid de depanare SMT pick and place pentru a conecta simptomele de preluare, vedere, alimentator și plasare.
Rotația greșită, componenta inversată și eroarea de polaritate sunt defecte de plasare a SMT cu risc ridicat, deoarece pot trece inspecția vizuală dacă marcajul este mic sau ascuns. Ele sunt deosebit de importante pentru diodă, LED, IC, conector, condensator electrolitic și pachet polarizat.
Defectele de orientare provin adesea din datele incorecte ale bibliotecii de pachete, direcția greșită de încărcare a alimentatorului, marcajul neclar de polaritate, recunoașterea slabă a vederii sau rotația componentelor în timpul ridicării. O bibliotecă de componente copiată poate crea, de asemenea, probleme dacă pachetul este similar, dar nu identic.
De exemplu, un LED poate avea un semn de polaritate subtil care necesită iluminare specifică. Un conector poate avea o formă asimetrică care trebuie definită corect în datele pachetului. O componentă se poate roti și în timpul mișcării dacă zona de contact a duzei este prea mică sau etanșarea în vid este slabă.
Fabricile ar trebui să verifice orientarea componentelor în timpul inspecției primului articol și după fiecare reîncărcare a alimentatorului. Datele din biblioteca pachetului ar trebui să includă dimensiunea corectă a corpului, definiția polarității, forma de recunoaștere, centrul de preluare, înălțimea componentei și toleranța de rotație permisă. Imaginea reală a camerei trebuie verificată înainte de lărgirea toleranței.
Direcția de încărcare a alimentatorului ar trebui să fie standardizată cu instrucțiuni clare pentru operator. Pentru componenta polarizată, echipa de proces ar trebui să folosească fotografii de referință sau desene de orientare la linie. Iluminarea vizuală și calibrarea camerei trebuie revizuite atunci când semnele sunt greu de detectat. Scopul nu este pur și simplu de a face mașina să accepte mai multe componente, ci de a face recunoașterea mai fiabilă.
După plasare, inspecția AOI poate ajuta la verificarea poziției componentelor, a unghiului de rotație, a polarității și a pieselor lipsă înainte ca produsele să treacă la următorul proces.

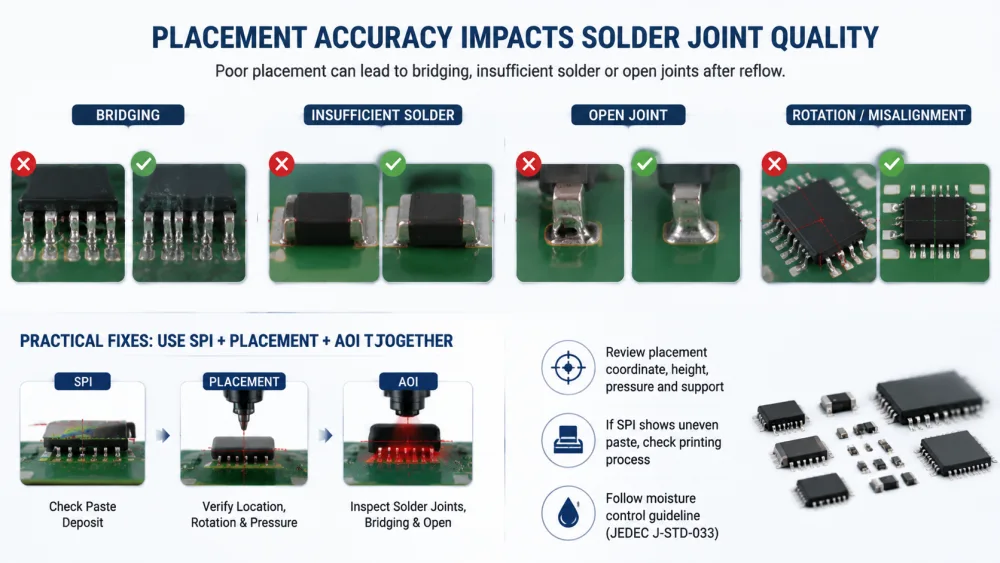

Punturile, lipirea insuficientă și îmbinarea deschisă sunt adesea discutate ca defecte de lipire, dar precizia de plasare le poate influența pe toate. O componentă plasată pe suport, înclinată, apăsată prea adânc sau așezată pe pastă neuniformă poate crea probleme la îmbinările de lipit după refluxare.
Dacă o componentă este deplasată spre o parte, lipirea se poate pune pe partea aglomerată și devine insuficientă pe partea opusă. Dacă o componentă cu plumb este rotită sau nu este aliniată cu placa, este posibil ca unele cabluri să nu se ude în mod corespunzător. Dacă forța de plasare este prea mare, pasta de lipit se poate strânge și crește riscul de apariție a punților.
IC cu pas fin, QFN, conectorul și componenta pasivă mică sunt deosebit de sensibile. Chiar și atunci când mașina de plasare nu raportează nicio eroare, îmbinarea finală de lipit poate eșua dacă depozitul de pastă, designul tamponului și locația de plasare nu sunt aliniate ca sistem.
Inginerii ar trebui să compare împreună datele SPI, de plasare și AOI. Dacă SPI arată o pastă bună, dar AOI arată o punte repetată la o componentă, coordonatele de plasare, rotația, înălțimea componentei, presiunea și suportul trebuie revizuite. Dacă SPI arată deja pastă neuniformă, cauza principală poate fi imprimarea, mai degrabă decât plasarea.
Pentru componentele sensibile la umiditate contează, de asemenea, depozitarea și controlul duratei de viață. JEDEC J-STD-033 este o referință importantă pentru manipularea dispozitivelor sensibile la umiditate/reflux. O bună manipulare a materialelor nu poate remedia plasarea greșită, dar ajută la prevenirea problemelor mai ample de refluere și fiabilitate.
Cele mai eficiente soluții pentru defecțiuni de montare SMT urmează un principiu simplu: găsiți dacă defectul urmează componenta, alimentatorul, duza, capul mașinii, locația PCB-ului, lotul de material sau programul. Odată ce modelul este clar, corectarea devine mult mai ușoară.
Pentru fabricile cu probleme repetate de plasare a SMT, revizuirea setării complete a liniei de producție SMT este adesea mai eficientă decât ajustarea unui parametru al mașinii.
Dacă același defect apare pe o componentă pe mai multe PCB, verificați datele componente, alimentatorul, duza și ambalajul materialului respectiv. Dacă defectul urmează un slot de alimentare, inspectați calibrarea alimentatorului, buzunarul de bandă, calea benzii de acoperire și îmbinarea. Dacă urmează o duză, verificați uzura duzei, contaminarea, vidul și calibrarea. Dacă apare doar într-o zonă PCB, verificați pinii de suport, deformarea plăcii, datele de referință și coordonatele de plasare locală.
Această metodă previne ajustarea aleatorie. De asemenea, ajută echipele să evite modificarea prea mulți parametri simultan. Când se fac prea multe modificări împreună, devine dificil de știut care corectare a rezolvat de fapt problema.
O listă utilă de verificare a defectelor de plasare a SMT ar trebui să includă:
Tipul defectului și locația pe PCB.
Pachetul componentelor, indicatorul de referință și lotul de material.
Slot pentru alimentator, starea alimentatorului și prezentarea benzii.
ID-ul duzei, dimensiunea duzei, curățenia și valoarea vidului.
Capul mașinii, forța de plasare, înălțimea de ridicare și setarea mișcării.
Imagine vizuală, iluminare, toleranță și date din bibliotecă de pachete.
Suportul PCB, starea clemei, recunoașterea fiduciară și planeitatea plăcii.
SPI și AOI rezultă înainte și după corecție.
Fabricile ar trebui să înregistreze cauza finală confirmată și să actualizeze lucrările standard. Acest lucru transformă depanarea în cunoașterea procesului în loc de stingerea repetată a incendiilor.

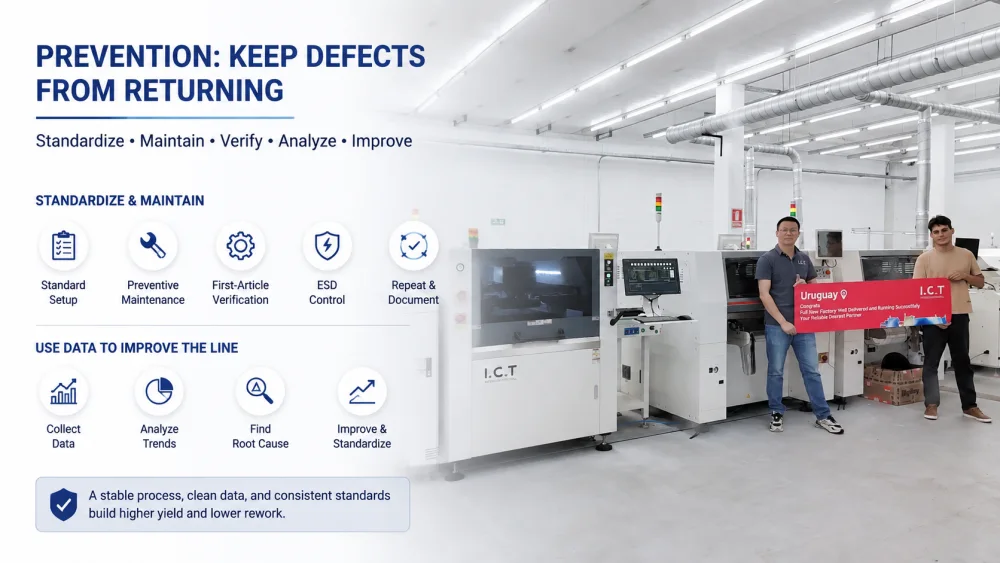

Rezolvarea unui defect este utilă, dar prevenirea defectelor repetate este mai valoroasă. Producția SMT stabilă depinde de configurarea standard, întreținerea preventivă, verificarea primului articol, disciplina operatorului și revizuirea datelor.
Calibrarea alimentatorului, curățarea duzelor, inspecția cu vid, calibrarea camerei, configurarea știfturilor de suport și inspecția primului articol ar trebui să facă parte din controlul de rutină a producției. Aceste verificări nu ar trebui să depindă doar de experiența individuală a operatorului. Acestea trebuie documentate și repetate la schimbarea produsului, reîncărcarea alimentatorului și intervalele de întreținere.
Controlul ESD ar trebui, de asemenea, luat în considerare, deoarece statica poate afecta manipularea componentelor mici și stabilitatea pickup-ului. Cadrul al Asociației ESD ANSI/ESD S20.20 este o referință utilă pentru construirea unui program de control ESD în jurul dispozitivelor electronice sensibile.
Defectele de plasare ar trebui revizuite în funcție de tendință, nu numai de eveniment individual. O fabrică ar trebui să compare rata defectelor în funcție de produs, pachet de componente, mașină, alimentator, duză, schimb și lot de material. Dacă o problemă se repetă, echipa ar trebui să îmbunătățească setarea standard sau regula de întreținere.
ICT sprijină producătorii de electronice cu soluții SMT unice , inclusiv planificarea liniei SMT, furnizarea de echipamente, instalarea, instruirea, suportul de producție și serviciul post-vânzare. proiecte SMT>>
Pentru producătorii care se confruntă cu defecte repetate de plasare, asistența de proces cu experiență poate ajuta la conectarea datelor mașinii, manipularea materialelor, practica operatorului și configurarea liniei de producție într-un singur plan clar de îmbunătățire.
Defectele obișnuite de plasare a SMT includ deplasarea, înclinarea, piatra funerară, componenta lipsă, componenta căzută, eroare de rotație, răsturnare, eroare de polaritate, punte, îmbinare deschisă și lipire insuficientă.
Cea mai bună metodă de depanare este să identificați mai întâi tipul de defect, apoi să urmăriți dacă urmează componenta, alimentatorul, duza, capul, zona PCB, lotul de material sau datele programului.
Prezentarea alimentatorului, starea duzei, stabilitatea în vid, recunoașterea vederii, suportul PCB și datele de plasare sunt factorii majori ai problemelor de plasare a componentelor SMT.
Nu orice defect final de lipire este cauzat de plasare, dar precizia de plasare poate influența puternic puntea, îmbinarea deschisă și lipirea insuficientă.
Îmbunătățirea pe termen lung depinde de configurarea standard, întreținerea preventivă, inspecția primului articol, instruirea operatorului și revizuirea datelor.
Atunci când o fabrică tratează defectele de plasare ca dovezi ale procesului, fiecare defect devine mai ușor de rezolvat și mai puțin probabil să revină. Rezultatul este un randament mai bun, mai puțină reluare, o livrare mai stabilă și o încredere mai puternică în linia SMT.
Cele mai frecvente defecte de plasare a SMT includ deplasarea componentelor, înclinarea, piatra funerară, componenta lipsă, componenta căzută, rotația greșită, componenta răsturnată, eroarea de polaritate, puntea, îmbinarea deschisă și lipirea insuficientă. Unele defecte sunt cauzate direct de probleme de preluare și plasare, în timp ce altele apar după refluxare, deoarece plasarea, pasta de lipit, designul plăcuțelor sau echilibrul de încălzire nu au fost stabile. Inginerii ar trebui să clasifice mai întâi defectul înainte de a schimba setările mașinii.
Cea mai rapidă metodă de încredere este de a verifica dacă schimbarea urmează o singură componentă, alimentator, duză, cap de mașină sau locație PCB. Dacă urmează un alimentator, indexarea feederului și prezentarea benzii sunt cauze probabile. Dacă urmează o duză, poate fi implicată uzura duzei sau scurgerile de vid. Dacă apare într-o zonă PCB, suportul plăcii, starea clemei sau datele de coordonate locale trebuie verificate.
O componentă se poate mișca sau deveni defectă după refluxare, deoarece volumul pastei de lipit, designul plăcuței, echilibrul termic sau forța de umectare se modifică în timpul încălzirii. Piatra funerară și unele defecte de schimbare sunt exemple comune. Plasarea poate contribui în continuare dacă componenta a fost ușor decentrată înainte de redistribuire. Inginerii ar trebui să compare SPI, inspecția de plasare, AOI și rezultatul reflow împreună, în loc să se uite la un singur pas al procesului.
Toleranța vederii nu trebuie extinsă înainte de a înțelege cauza reală. O toleranță mai largă poate reduce alarmele, dar poate permite trecerea componentelor rotite, deplasate sau recunoscute greșit. Inginerii ar trebui să inspecteze mai întâi imaginea camerei, modul de iluminare, biblioteca pachetului, marcajul de polaritate, forma componentelor și stabilitatea pickup-ului. Ajustarea toleranței este utilă numai atunci când ținta de recunoaștere este deja exactă și riscul este controlat.
O fabrică ar trebui să solicite asistență pentru procesul SMT atunci când defectele de plasare se repetă după verificările normale ale alimentatorului, duzei, vidului, vederii și programului. Asistența este, de asemenea, utilă în timpul introducerii de produse noi, producției cu amestecuri mari, instalării liniilor noi sau atunci când componentele scumpe creează costuri ridicate de reluare. Un furnizor profesionist de soluții SMT poate revizui întreaga linie în loc să trateze fiecare alarmă de mașină ca pe o problemă izolată.
