În lumea cu mize mari a infrastructurii 5G și a managementului termic de ultimă oră, limitările cuptoarelor standard de reflow sunt evidente. Aceste sisteme convenționale se luptă adesea să ofere rezultate consistente, în special atunci când au sarcina de a gestiona radiatoare mari și grele, care pot cântări până la 10 kg sau componentele delicate, în miniatură, găsite în modulele RF.
La ICT, am recunoscut aceste provocări și am conceput soluții de lipire prin reflow complet personalizate, care sunt concepute pentru a le face față direct.
Prin încălzire multi-zonă proiectată cu precizie, transport cu bandă de plasă pură robustă și profile meticulos optimizate, sistemele noastre asigură o distribuție uniformă a temperaturii, îmbinări de lipire fiabile și un randament de producție îmbunătățit. Fie că este vorba de cerințele masive ale radiatoarelor de mare rezistență sau de sensibilitatea necesară ansamblurilor 5G, soluțiile noastre oferă performanță și fiabilitate de neegalat.
Radiatoarele de căldură esențiale pentru stațiile de bază 5G nu sunt doar componente - sunt structuri imense și grele, care deseori înclină cântarul cu 10 kg sau mai mult. Fabricați cu aripioare dense și baze solide din aluminiu sau cupru, acești giganți termici sunt proiectați pentru a disipa căldura imensă generată de sistemele avansate.

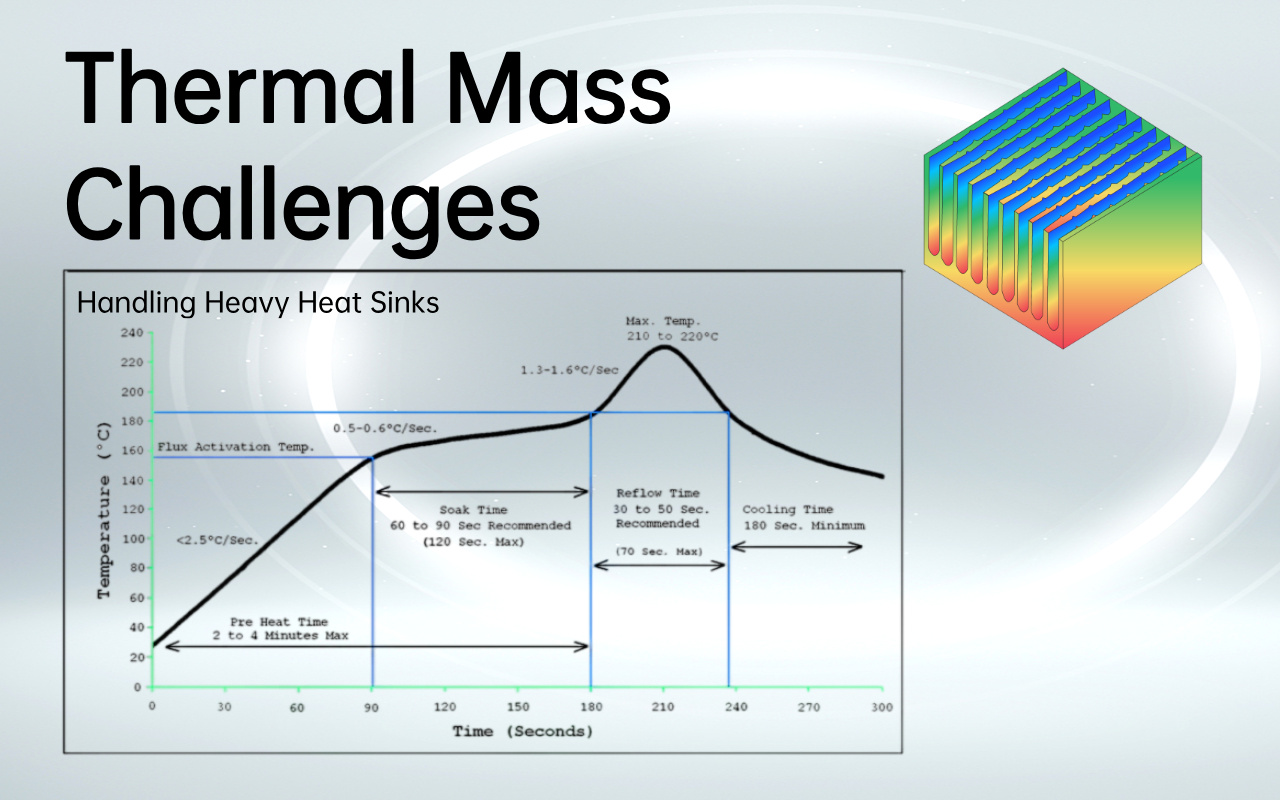

Cu toate acestea, această masă termică mare prezintă o provocare semnificativă în timpul procesului de lipire prin reflow. Cuptoarele convenționale cu reflow se luptă să încălzească uniform astfel de structuri grele.
Rezultatul? O întârziere frustrantă în creșterea temperaturii, provocând încălzire neuniformă în întregul ansamblu.
Unele zone pot avea o căldură insuficientă pentru recircularea corectă, în timp ce altele riscă supraîncălzirea, ceea ce duce la rosturi reci într-o secțiune și căldură excesivă în alta.
Acest dezechilibru nu numai că compromite integritatea îmbinărilor de lipire, dar și slăbește performanța mecanică și termică a întregului ansamblu - anulând în esență scopul radiatorului în sine.
Sistemele tradiționale de transport care mută produsele prin cuptoare de reflux – de obicei transportoare pe șină (lant cu ac) – oferă doar un sprijin minim, prinzând marginile produsului sau dispozitivului. În timp ce această configurație poate funcționa pentru componente ușoare, greutatea substanțială a unui radiator de 10 kg creează o problemă diferită.
De-a lungul timpului, greutatea imensă și stresul din dilatarea termică pot cauza șinele să se îndoaie sau să se deformeze, ceea ce duce la alinierea greșită a produsului. Această nealiniere crește riscul de deteriorare a ansamblului în sine, precum și compromiterea echilibrului delicat necesar pentru recircularea corectă.
În plus, suportul doar pe margine crește semnificativ șansele de a se lăsa în centrul radiatorului în timpul fazei de temperatură ridicată. Acest lucru, la rândul său, ar putea duce la încălzire inconsecventă, periclitând și mai mult procesul de lipire și performanța generală a componentei.
Evoluția tehnologiei 5G a inaugurat o eră a modulelor RF din ce în ce mai compacte și complexe, cu componente de înaltă frecvență care sunt la fel de sensibile la variațiile de temperatură, precum sunt la manipularea fizică. Cuptoarele standard cu reflow, în special cele cu mai puține zone de încălzire, se luptă să mențină uniformitatea strânsă a temperaturii necesară pentru aceste elemente miniaturale de mare putere.
În mod ideal, fluctuațiile de temperatură ar trebui menținute într-un interval îngust de ±1–2°C; cu toate acestea, cele mai multe cuptoare tradiționale sunt insuficiente în acest sens. Ca urmare, abaterile de temperatură duc la o serie de probleme, inclusiv deformarea componentelor, goluri de lipire sau eșecul îmbinărilor la refluxarea completă.
Pe termen lung, aceste neconcordanțe de temperatură compromit fiabilitatea și performanța componentelor 5G în condiții de funcționare de mare putere, ceea ce poate duce la reparații costisitoare, timpi de nefuncționare sau chiar defecțiuni complete ale sistemului. În această industrie extrem de solicitantă, în care precizia și fiabilitatea sunt primordiale, astfel de probleme sunt inacceptabile.
Masa termică semnificativă a radiatoarelor mari necesită un proces de încălzire precis și extins pentru a asigura o distribuție uniformă a temperaturii. Sistemele tradiționale de reflow sunt adesea insuficiente, incapabile să suporte sarcinile termice masive ale acestor componente. Pentru a obține o încălzire uniformă în întregul ansamblu, pledăm pentru cuptoare de reflux echipate cu cel puțin 10 zone de încălzire - deși în cazurile mai solicitante, sunt necesare 12 până la 24 de zone.
Această configurație cu mai multe zone permite o rampă de temperatură treptată, controlată, care elimină punctele fierbinți și zonele reci, asigurând că radiatoarele, adesea cântărind până la 10 kg, ating o temperatură constantă pe tot parcursul. Gestionând cu atenție fazele de înmuiere și reflow, ne asigurăm că stresul termic este minimizat, iar îmbinările de lipit ating performanțe mecanice și termice optime.
Spre deosebire de nevoile robuste ale radiatoarelor, componentele 5G prezintă un set diferit de provocări, în special sensibilitatea lor la variațiile de temperatură. Aceste elemente miniaturale de înaltă frecvență necesită un control extrem de precis al temperaturii pentru a evita șocul termic și pentru a asigura fiabilitatea pe termen lung.
Sistemele noastre personalizate de reflux încorporează controlul PID zonă cu zonă, combinat cu feedback-ul termocuplului în timp real, pentru a adapta ratele de creștere, temperaturile de vârf și timpii de păstrare pentru fiecare secțiune a ansamblului. Acest lucru ne permite să protejăm matrițele delicate și interconexiunile de înaltă frecvență împotriva supraîncălzirii, obținând în același timp umezirea completă a lipirii pe toată placa. Prin acest control reglat fin, ne asigurăm că modulele 5G RF își mențin integritatea structurală și performanța, chiar și în condiții operaționale de mare putere.
Atât radiatoarele mari din aluminiu, cât și plăcile complexe 5G beneficiază semnificativ de atmosfere controlate pentru a minimiza oxidarea îmbinărilor de lipit. Prezența oxigenului în mediul de reflux poate duce la oxidare, compromițând calitatea și longevitatea îmbinărilor de lipit. Pentru a rezolva acest lucru, integrăm atmosfere de azot în cuptoarele noastre de reflow, asigurând un mediu controlat, cu conținut scăzut de oxigen, care reduce oxidarea fără consumul excesiv de azot.
Sistemele noastre încorporează camere sigilate și analizoare de oxigen pentru a menține niveluri scăzute ale părților pe milion (PPM) de oxigen, îmbunătățind produsele cosmetice pentru îmbinări și rezistența la coroziune. Această abordare nu numai că îmbunătățește calitatea estetică a îmbinărilor de lipit, dar contribuie și la durabilitatea și fiabilitatea pe termen lung a produsului finit, fie că este vorba despre un radiator sau un modul 5G de înaltă precizie.

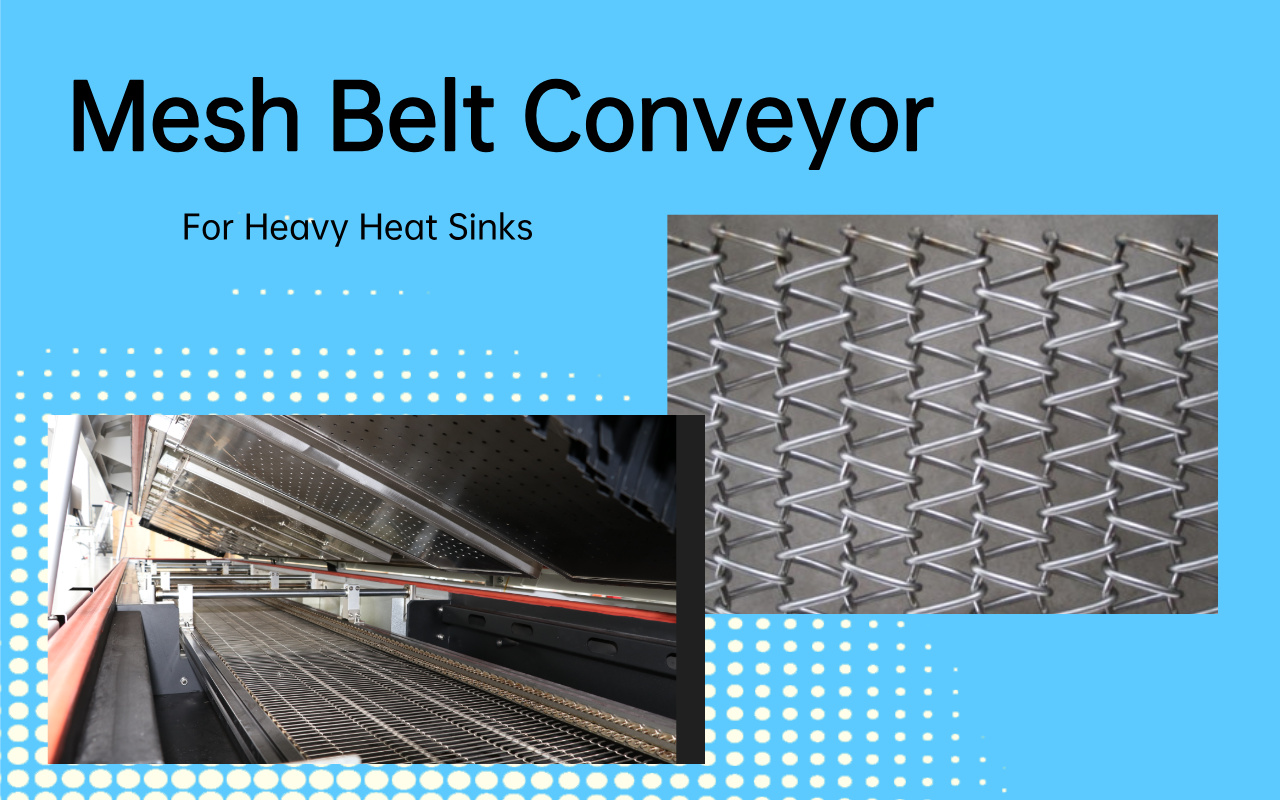

Sistemele tradiționale de transport pe șine, deși utilizate pe scară largă, sunt adesea nepotrivite pentru cerințele de lipire a radiatoarelor grele. Aceste sisteme de șine oferă suport minim și sunt vulnerabile la deformare sub greutatea componentelor mari și grele, cum ar fi cele găsite în stațiile de bază 5G. În schimb, am înlocuit aceste transportoare standard cu o bandă de plasă pură din oțel inoxidabil ranforsat, concepută special pentru a oferi suport pe toată suprafața.
Această curea din plasă personalizată distribuie uniform încărcătura radiatoarelor care depășesc 10 kg, asigurându-se că acestea rămân stabile pe tot parcursul procesului de reflow. Designul robust previne slăbirea sau deformarea, chiar și atunci când mai multe ansambluri grele sunt procesate simultan și garantează un tranzit lin și fiabil prin fiecare zonă de temperatură. Cu această inovație, eliminăm riscul de nealiniere, asigurându-ne că radiatoarele sunt aliniate perfect pentru performanțe optime de lipire.
Motoarele transportoare standard, atunci când sunt supuse unor sarcini grele și continue, deseori se blochează sau se uzează prematur, ceea ce duce la întârzieri în producție și la oprirea echipamentelor. Pentru a depăși această provocare, sistemele noastre personalizate încorporează motoare de antrenare supradimensionate, cu cuplu mare, asociate cu cutii de viteze îmbunătățite. Aceste motoare de mare putere sunt proiectate pentru a face față greutății solicitante a radiatoarelor mari, menținând în același timp o viteză și un cuplu constant.
Cu viteze reglabile de la 300 la 2000 mm/min, sistemul nostru asigură un transport precis, lin și fiabil. Această configurație rezistentă minimizează vibrațiile care ar putea perturba pasta de lipit sau alinierea greșită a produsului, asigurând în cele din urmă că procesul de lipire rămâne netulburat și rezultatul final îndeplinește cele mai înalte standarde de calitate.
Obținerea unei încălziri uniforme prin radiatoare mari necesită mai mult decât simple transportoare puternice - necesită o configurație avansată a cuptorului cu reflux. Prin integrarea a 10 sau mai multe zone controlate independent (atât de sus, cât și de jos), sistemele noastre creează un profil termic în trepte care crește treptat temperatura ansamblului radiatorului. Această fază extinsă de înmuiere permite o egalizare mai bună a căldurii pe întreaga masă, asigurând că întregul radiator atinge temperatura ideală de reflux simultan.
Această rampă de temperatură atentă și controlată reduce defectele obișnuite, cum ar fi golurile sau umezirea insuficientă, care sunt deosebit de problematice pe suprafețe mari, cum ar fi radiatoarele. Oferind un control precis asupra fiecărei etape a procesului termic, sistemele noastre multi-zone asigură cea mai înaltă calitate și fiabilitate în îmbinările de lipit, chiar și pentru componente mari, solicitante termic.
Modulele 5G, esențiale pentru coloana vertebrală a comunicațiilor fără fir de generație următoare, au o multitudine de componente minuscule, cum ar fi condensatoare, filtre și dispozitive MMIC, fiecare cu propria lor sensibilitate la temperatură. Aceste piese miniaturizate, de înaltă frecvență necesită un control excepțional de precis al temperaturii în timpul procesului de lipire. Cuptoarele standard cu reflow, cu profilele lor de temperatură mai largi, pur și simplu nu pot îndeplini cerințele stricte ale componentelor 5G.
Pentru a rezolva acest lucru, ne personalizăm profilurile de reflux zonă cu zonă, adaptând ratele rampei de temperatură – de obicei setate la o mică adâncime de 1–2°C/s – pentru a ne asigura că fiecare componentă ajunge la punctul său de lichid fără a supraîncălzi zonele sensibile adiacente. Această abordare reglată fin garantează integritatea fiecărei componente, de la cel mai mic condensator până la cel mai complicat element RF, protejând performanța acestora pe toată durata de viață a modulului 5G.
În ansamblurile de produse 5G, chiar și cel mai mic pas greșit termic poate duce la deteriorarea ireversibilă a componentelor RF sensibile care conduc performanța sistemului. Temperaturile excesive sau expunerea prelungită pot provoca degradarea materialului, cum ar fi delaminarea sau degazarea, care afectează direct fiabilitatea și funcționalitatea dispozitivelor RF. Pentru a atenua acest risc, utilizăm o combinație atent echilibrată de convecție cu aer forțat și dispozitive opționale de sprijin central în cuptoarele noastre de reflux.
Această abordare asigură o distribuție uniformă a căldurii, menținând în același timp un control strict al temperaturii, în special în jurul celor mai delicate componente. Dispozitivele de sprijin central previn orice deformare sau deplasare care ar putea duce la nealiniere, în timp ce sistemul de convecție asigură un flux termic consistent, păstrând integritatea componentelor RF în timpul procesului de reflow. Această atenție la detalii asigură că modulele 5G sunt lipite la perfecțiune, evitând deteriorarea termică și asigurând cele mai înalte standarde de performanță.
Componentele utilizate în infrastructura 5G, în special cele din stațiile de bază, trebuie să reziste ani de serviciu riguros. În timp, aceste dispozitive se vor confrunta cu cicluri termice, vibrații și niveluri variate de umiditate, toate acestea putând contribui la defecțiuni premature dacă nu sunt abordate corespunzător în timpul procesului de fabricație. Pentru a asigura fiabilitatea pe termen lung, ne concentrăm pe realizarea îmbinărilor de lipire robuste, care să reziste acestor condiții dure.
Controlul nostru precis al profilului în timpul refluxării, combinat cu procesarea asistată de azot, minimizează creșterea compușilor intermetalici și reduce formarea de goluri în îmbinările de lipit - doi factori comuni care contribuie la degradarea calității lipirii în timp. Acest lucru are ca rezultat un timp mediu mai mare între defecțiuni (MTBF) și o creștere semnificativă a durabilității și fiabilității generale a infrastructurii 5G. Folosind soluții avansate de reflow, ne asigurăm că fiecare componentă nu numai că este operațională din momentul în care este lipită, dar va continua să funcționeze optim pe parcursul multor ani de serviciu solicitant.

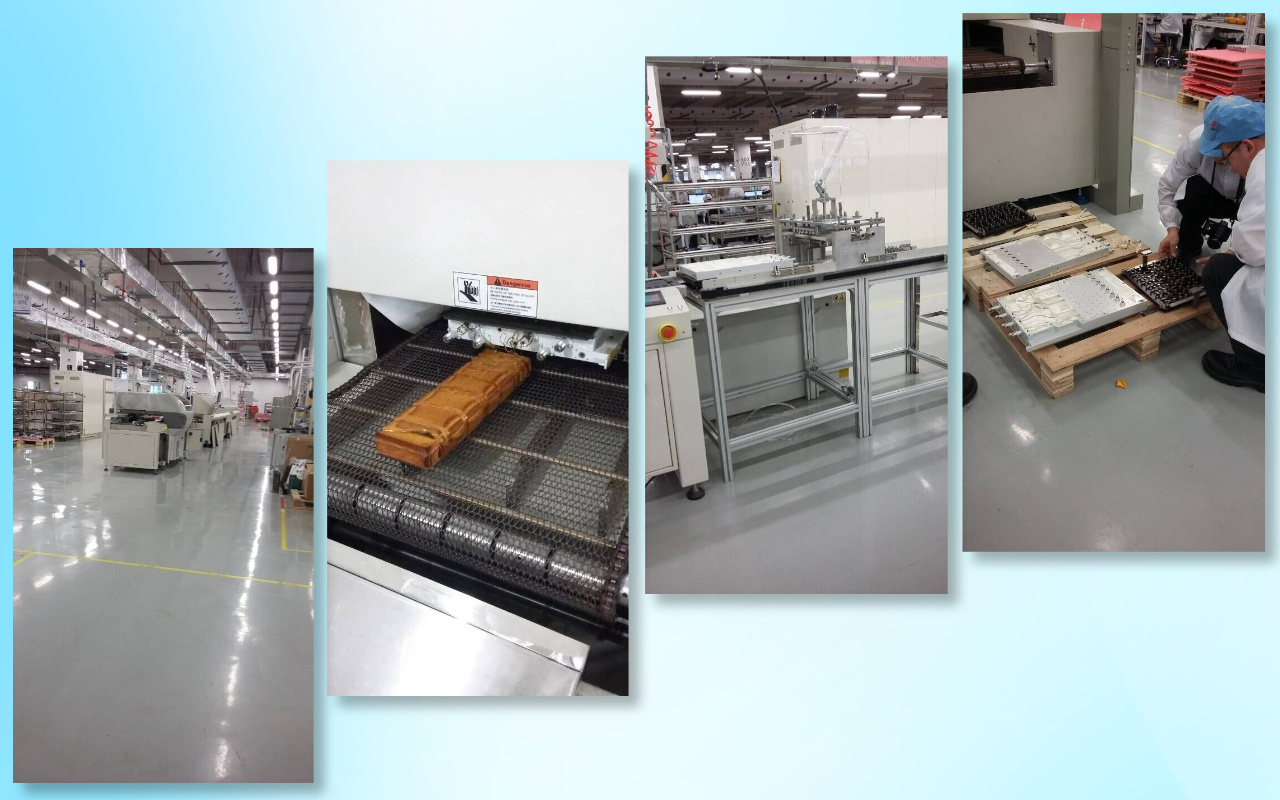

În colaborare cu Huawei, am dezvoltat un cuptor personalizat de reflow cu 24 de zone, conceput special pentru producția de radiatoare a stației de bază 5G. Provocarea principală a fost obținerea unei distribuții consistente a temperaturii pe radiatoare mari și grele, fiecare cântărind până la 10 kg.
Prin integrarea mai multor zone de încălzire, am creat un profil termic ultra-gradual care a asigurat o temperatură precisă și uniformă pe parcursul întregului proces de reflow. Acest lucru a permis eliminarea punctelor reci și a menținut un nivel ridicat de consistență a temperaturii atât în faza de înmuiere, cât și în faza de reflux. Rezultatul a fost îmbunătățirea calității și stabilității îmbinării de lipit, îndeplinind cerințele termice stricte ale aplicațiilor 5G ale Huawei.

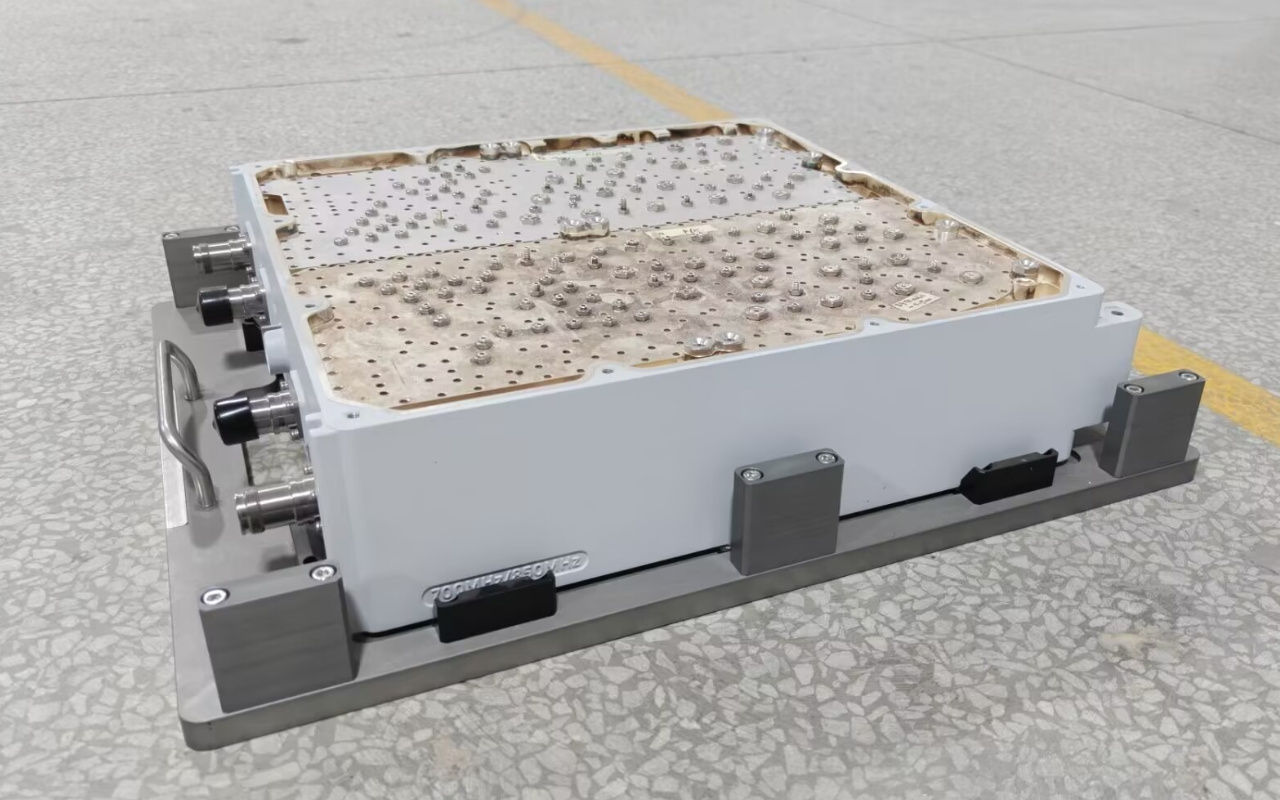

Pentru un alt proiect de stație de bază 5G, am lucrat cu un client specializat în filtre cu cavități metalice utilizate pentru a filtra semnalele nedorite și pentru a selecta benzi de frecvență specifice. Aceste filtre metalice, cu o greutate de peste 13 kg, au prezentat provocări unice datorită dimensiunii și greutății lor.
Pentru a face față acestor provocări, am proiectat un cuptor personalizat cu reflow cu un sistem multi-zonă capabil să manipuleze componentele metalice mari, asigurând în același timp un control precis al temperaturii. Această soluție a prevenit deformarea și a asigurat o lipire corectă prin reflow pentru toate componentele, păstrând integritatea filtrului metalic.
Rezultatele acestei colaborări au fost evidente în fiabilitatea îmbunătățită a îmbinărilor de lipit și performanța generală a filtrelor cu cavitate metalice. Încălzirea treptată și controlată a asigurat condiții optime atât pentru structura metalică grea, cât și pentru componentele delicate, contribuind la îmbunătățirea calității și fiabilității produsului pentru infrastructura 5G.

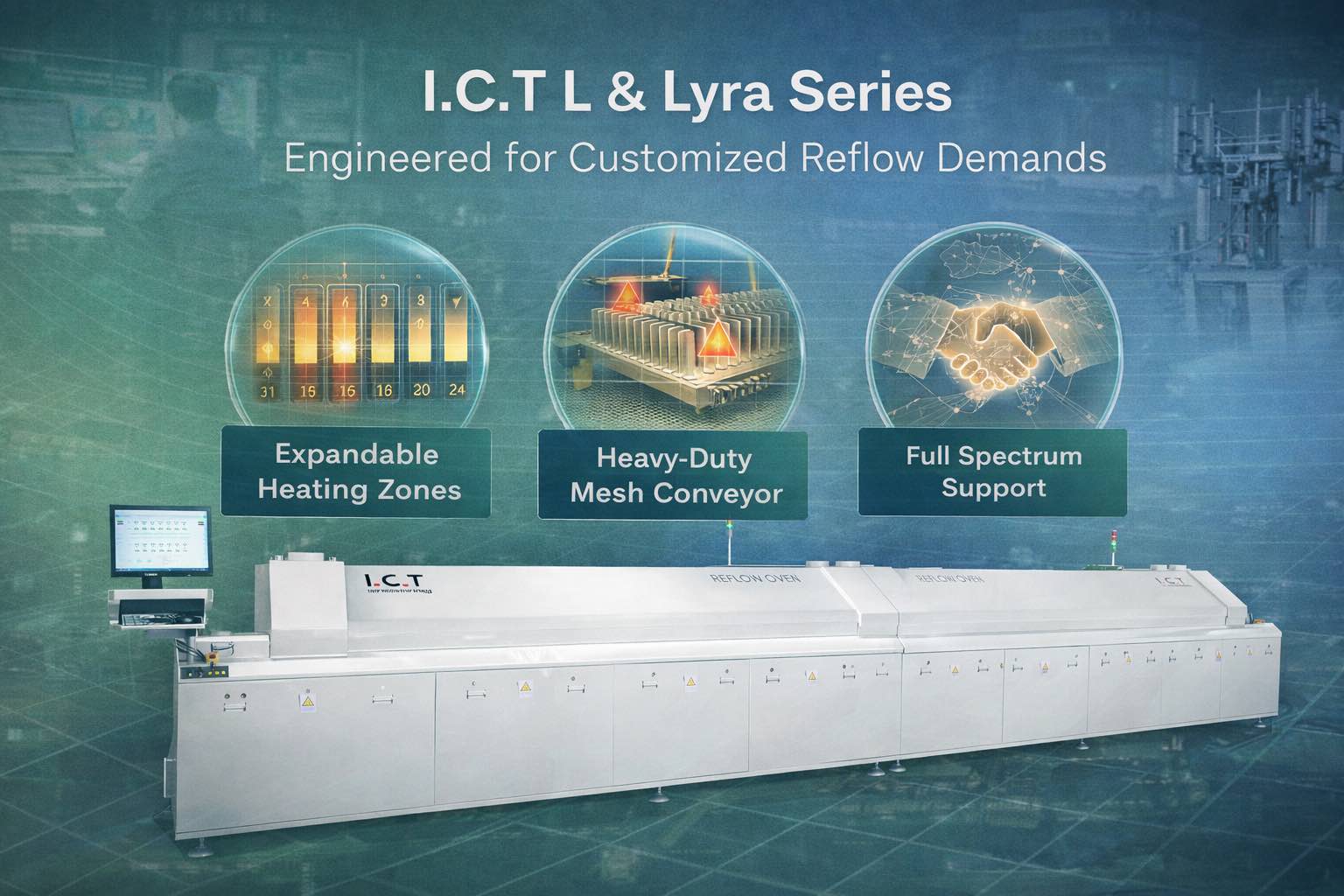

Seria ICT L începe cu 8–12 zone și poate fi extinsă la peste 24 de zone după cum este necesar. Această flexibilitate, combinată cu software-ul avansat, permite inginerilor să stocheze și să optimizeze profile pentru diferite variante de produse, asigurând un control termic precis pentru diverse aplicații, de la radiatoare mari până la componente 5G delicate.
Fiecare cuptor din seria L vine cu o curea de plasă întărită și un sistem de antrenare de mare putere, conceput pentru a face față sarcinilor continue de peste 10 kg. Această configurație durabilă asigură o funcționare fiabilă, prevenind căderea și menținând transportul stabil, chiar și cu componente grele.
Oferim servicii end-to-end, inclusiv simularea termică, dezvoltarea profilului, instalarea la fața locului și formarea operatorilor. Asistența noastră asigură o creștere rapidă și o performanță susținută, făcând din seria L o soluție eficientă, pe termen lung, pentru nevoile dumneavoastră de producție.
Pentru radiatoarele grele, extindem fazele de preîncălzire și înmuiere (de obicei 120-180 de secunde) pentru a ne asigura că întreaga masă se stabilizează înainte de refluxare. După aceasta, se aplică o rampă controlată până la o temperatură de vârf de 245–260°C. Acest proces gradual permite radiatorului să obțină o distribuție uniformă a temperaturii fără stres termic. Mai multe termocupluri plasate pe radiatorul confirmă uniformitatea temperaturii, asigurând îmbinări de lipit de cea mai înaltă calitate înainte ca produsul să fie lansat pentru producție.
Când optimizăm profilele pentru ansambluri de radiator de precizie, acordăm prioritate unei rampe de mică adâncime (1–1,5 °C/s) și un timp lichidus scurt (60–90 de secunde) pentru a preveni șocul termic asupra componentelor delicate. În plus, aplicăm o răcire controlată pentru a forma o structură cu granulație fină în îmbinările de lipit, asigurând fiabilitate și performanță pe termen lung. Ajustările precise ale curbelor de temperatură permit o lipire optimă fără a compromite integritatea materialului radiatorului.
Cuptoarele standard au de obicei 6–8 zone și transportoare pe șine optimizate pentru PCB-uri ușoare. Un radiator de 10 kg are o inerție termică enormă, astfel încât zonele insuficiente provoacă gradienti mari de temperatură - unele zone nu ajung niciodată la reflux, în timp ce altele se supraîncălzi. Șinele se deformează și sub greutate, aliniind greșit produsul și riscând deteriorarea. Cuptoarele personalizate rezolvă acest lucru cu peste 10 zone pentru încălzire graduală, uniformă și curele de plasă cu suport complet care transportă sarcini grele fără a se îndoi.
Pentru radiatoarele stației de bază din clasa 5G de 5–10 kg, recomandăm un minim de 10–12 zone, cu 24 de zone ideale pentru cele mai exigente cerințe de uniformitate. Zonele suplimentare permit timp de înmuiere prelungit pentru a egaliza temperatura pe baze groase și aripioare dense, prevenind golurile și asigurând că fiecare interfață de lipire este complet umedă. Mai puține zone forțează rampe agresive care creează puncte calde/reci și cresc riscul de defecțiuni.
Curelele din plasă pur oferă suport 100% pe partea inferioară, distribuind greutatea în mod uniform și prevenind lăsarea sau deformarea ansamblurilor grele în timpul încălzirii. Șinele prind doar marginile, astfel încât încărcăturile grele îndoaie șina sau cauzează căderea centrului, ceea ce duce la nealinierea și potențialele deteriorări ale plăcii/cuptorului. Curelele din plasă simplifică, de asemenea, curățarea și permit prelucrarea dispozitivelor de fixare deformate sau neregulate comune în producția de radiatoare.
Da, cuptoarele personalizate moderne oferă stocare rețete pentru zeci de profile, setări ale transportoarelor cu schimbare rapidă și monitorizare în timp real. Operatorii selectează profilul adecvat (radiator de căldură puternic vs. modul 5G de precizie) la HMI, iar controlul independent al zonei plus capacitatea de azot asigură repetabilitate între tipurile de produse fără a compromite calitatea sau randamentul.
