Reducerea respingerii componentelor SMT și a deșeurilor de material începe cu controlul procesului real de preluare, nu doar cu scăderea sensibilității la alarmă a mașinii. Într-o linie SMT modernă, componentele respinse, pickup-urile goale, piese scăpate, respingerea vederii și alarmele repetate ale alimentatorului pot crea pierderi directe de material și costuri de producție ascunse. Aceste probleme sunt strâns legate de performanța mașinii de pick and place SMT , inclusiv precizia alimentatorului, starea duzelor, stabilitatea în vid, recunoașterea componentelor și capacitatea de control al procesului.
Un plan practic de îmbunătățire trebuie să conecteze datele mașinii cu prezentarea alimentatorului, întreținerea duzelor, monitorizarea vidului, ambalarea componentelor, recunoașterea vederii și practicile operatorului. Prin optimizarea atât a condițiilor echipamentelor, cât și a managementului proceselor, producătorii pot îmbunătăți ratele de succes la preluare și pot menține o calitate stabilă a plasării.
Acest ghid explică modul în care producătorii pot reduce respingerea componentelor SMT, minimiza risipa de materiale și poate îmbunătăți rata de succes a colectării SMT printr-o abordare de inginerie structurată. Este scris pentru inginerii de proces SMT, managerii de producție, tehnicienii și proprietarii de fabrici care au nevoie de deșeuri mai mici fără a sacrifica calitatea plasării. Pentru producătorii care doresc să îmbunătățească stabilitatea amplasării de la nivelul echipamentului, selectarea unei soluții SMT fiabile de pick and place este, de asemenea, o bază importantă.1. Construiți o linie de bază clară pentru respingere și deșeuri
O fabrică nu poate reduce ceea ce nu măsoară clar. Multe echipe SMT știu că mașina „aruncă prea mult material”, dar nu știu întotdeauna ce număr de piesă, alimentator, duză, cap, schimb sau lot de material creează deșeurile. Primul pas este construirea unei linii de bază de respingere care separă variația normală a procesului de pierderea anormală.
Numărul total de componente respinse este util, dar nu este suficient. Un raport mai bun ar trebui să arate respingerea după tipul de componentă, slotul de alimentare, ID-ul duzei, numărul capului, banda mașinii, modelul produsului, lotul de material și timpul de producție. Acest lucru face vizibil modelul de respingere. Dacă un singur alimentator creează cea mai mare parte a pierderilor, soluția este diferită de cazul în care o componentă se defectează în mai multe alimentatoare.
De exemplu, respingerea repetată a unui rezistor mic poate indica variația buzunarului benzii, pasul alimentatorului, încărcarea statică sau dimensiunea duzei. Respingerea multor componente dintr-o duză poate indica contaminare, uzură sau scurgere de vid. Respingerea după o schimbare de tură poate indica metoda de încărcare, întreținerea alimentatorului sau instruirea operatorului.
Nu orice respingere este rea. O mașină de plasare ar trebui să respingă componentele alese greșit, deteriorate, rotite în afara toleranței sau care nu sunt recunoscute corect. Ținta nu este respingerea zero cu orice preț. Ținta este mai puține respingeri false, mai puține erori de preluare evitabile și mai puține modele repetate de pierderi de material.
Atunci când o echipă mărește toleranța la viziune doar pentru a reduce alarmele, poate reduce risipa vizibilă, dar poate crește riscul ascuns de calitate. Abordarea corectă este de a păstra protecția calității mașinii, îmbunătățind în același timp condițiile fizice și de date care determină respingerea unei componente bune.

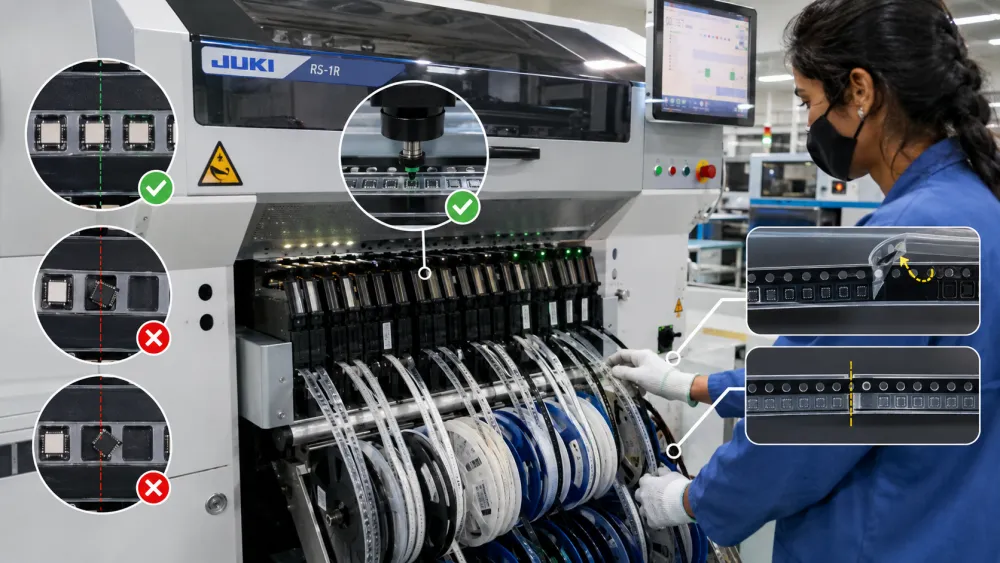

Prezentarea alimentatorului este unul dintre cei mai puternici factori de respingere a componentelor SMT. Duza poate alege doar ceea ce prezintă alimentatorul. Dacă componenta ajunge decentrată, înclinată, ridicată de banda de acoperire sau prinsă în buzunar, procesul de preluare devine instabil înainte ca capul mașinii să se miște.
Indexarea alimentatorului trebuie să se potrivească cu pasul benzii componente. O mică eroare de indexare poate face ca duza să culeagă lângă marginea unei componente în loc de centru. Acest lucru crește rata de preluare, preluarea înclinată, contactul duzei cu buzunarul benzii și respingerea ulterioară a vederii.
Inginerii ar trebui să verifice calibrarea alimentatorului, starea ghidajului benzii, setarea pasului, tensiunea bobinei și coordonatele de preluare. Cea mai utilă inspecție este adesea vizuală: rulați alimentatorul încet și urmăriți dacă componenta se oprește în aceeași locație stabilă de fiecare dată. Dacă punctul de prezentare se mișcă între cicluri, corecția software nu va rezolva cauza principală.
Banda de acoperire poate perturba poziția componentelor în timpul peelingului. Dacă unghiul de exfoliere, forța de dezlipire sau traseul benzii sunt instabile, componenta mică poate sări, se poate roti sau sta mai sus în buzunar. Zonele de îmbinare pot crea, de asemenea, perioade scurte de respingere anormală. Un plan bun de reducere a deșeurilor de materiale ar trebui să includă verificări ale benzii de acoperire, inspecție a îmbinărilor și disciplina de schimbare a bobinei.
Operatorii nu ar trebui să trateze o îmbinare ca pe un detaliu minor. O îmbinare slabă poate crea oprirea mașinii, lipsa de preluare și pierderea de material. O listă de verificare simplă pentru încărcarea bobinei, direcționarea benzii de acoperire și inspecția îmbinării poate reduce pierderile repetate fără a schimba programul de plasare.
Pentru a îmbunătăți rata de succes a colectării SMT, fabricile trebuie să trateze duza și sistemul de vid ca instrumente critice pentru proces. O duză poate părea simplă, dar dimensiunea, suprafața, curățenia, uzura și calitatea etanșării influențează puternic dacă o componentă poate fi luată, ținută, recunoscută și plasată corect.
Duza trebuie să se potrivească cu dimensiunea corpului componentei, suprafața, greutatea, zona de preluare și centrul de greutate. O duză prea mică poate să nu țină componenta în siguranță în timpul accelerării. O duză prea mare poate atinge cablurile, marginile benzii învecinate sau elementele pachetului care nu ar trebui să fie contactate.
Componenta de formă ciudată merită o atenție specială. Pentru conector, scut, diodă, inductor sau pachet neregulat, punctul de preluare poate necesita ajustare. Echipa trebuie să confirme că duza atinge o zonă plată stabilă și nu creează o ridicare înclinată.
Contaminarea duzei este una dintre cele mai ușoare cauze de ratat, deoarece poate crea erori intermitente. Praful, particulele de adeziv, reziduurile de pastă de lipit sau resturile de bandă pot reduce etanșarea în vid. Mașina poate funcționa bine pentru o perioadă, apoi respinge brusc mai multe componente atunci când se acumulează contaminarea.
Un plan practic de întreținere ar trebui să includă curățarea duzelor, inspecția mărită, verificările găurilor blocate, inspecția uzurii și regulile de înlocuire. Rapoartele de respingere trebuie comparate prin ID-ul duzei. Dacă o problemă apare la o duză pe diferite componente, acea duză trebuie curățată, înlocuită sau recalibrată.
Datele de vid ar trebui să fie folosite înainte de a deveni o alarmă. O valoare în scădere a vidului poate indica un filtru blocat, furtun cu scurgeri, vârful duzei deteriorat, înălțimea de preluare greșită, suprafața slabă a componentei sau o problemă de prezentare a alimentatorului. Înregistrarea intervalului normal de vid pentru pachetul obișnuit îi ajută pe ingineri să găsească deviația devreme.
Când respingerea crește, echipa ar trebui să compare valorile actuale ale vidului cu linia de bază normală. Aceasta este o cale mai rapidă decât ajustarea multor setări simultan.

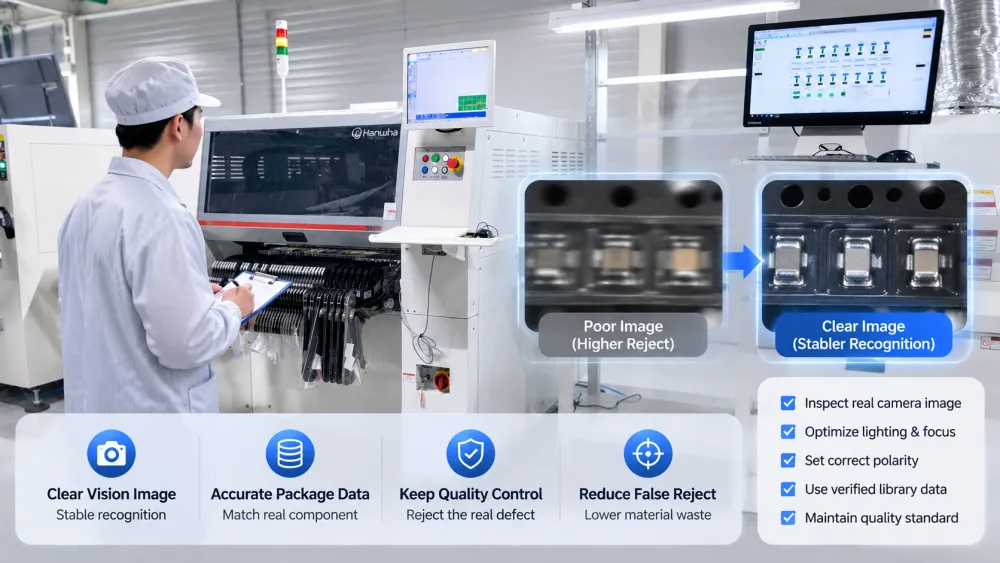

Recunoașterea vederii este adesea acuzată atunci când o mașină respinge o componentă. În realitate, camera poate să-și facă treaba corect. Problema poate fi preluarea slabă, date greșite din bibliotecă, contrast slab, variația pachetului sau definirea incorectă a polarității. Optimizarea vederii ar trebui să îmbunătățească acuratețea recunoașterii, ținând în același timp sub control riscul de calitate.
Înainte de a schimba toleranța, inginerii ar trebui să inspecteze imaginea reală a camerei. Este limpede marginea? Este vizibil semnul de polaritate? Componenta este înclinată? Modul de iluminare este potrivit pentru suprafața pachetului? Metalul reflectorizant, corpul negru, pachetul transparent și semnul mic pot reduce stabilitatea recunoașterii.
Dacă imaginea în sine este slabă, soluția poate fi iluminarea, curățarea lentilelor, calibrarea camerei sau o prezentare mai bună a componentelor. Dacă imaginea este clară, dar aparatul respinge o componentă bună, este posibil ca datele din biblioteca de pachete și toleranța să necesite revizuire.
Datele pachetului trebuie să se potrivească cu componenta reală. Dimensiunea corpului, numărul de leaduri, pasul de plumb, înălțimea componentei, marcajul de polaritate, centrul de preluare și forma de recunoaștere contează. O bibliotecă copiată poate fi suficient de apropiată pentru un produs, dar să nu fie stabilă pentru altul. Greșelile bibliotecii pot crește atât respingerea, cât și defectele de plasare.
Pentru consecvența calității, echipele pot folosi referințe de asamblare electronică, cum ar fi IPC J-STD-001J și IPC-A-610J , pe care IPC le descrie ca acoperind controalele procesului de asamblare, materialele și criteriile de acceptare după asamblare. Aceste standarde nu înlocuiesc regulile de configurare a mașinii, dar acceptă un limbaj de calitate constant în întreaga fabrică.
Deșeurile materiale nu sunt create doar în interiorul mașinii de plasare. Poate începe cu depozitarea, manipularea bobinei, calitatea îmbinării, expunerea la umiditate, controlul ESD și variația pachetului. Un plan bun de reducere a deșeurilor urmează componenta de la depozit la alimentator.
Componentele sensibile la umiditate necesită depozitare controlată și gestionarea duratei de viață a podelei. Manevrarea defectuoasă poate crea defecte ulterioare de reflux și poate afecta, de asemenea, stabilitatea pachetului. de la JEDEC J-STD-033 este o referință cheie în industrie pentru manipularea dispozitivelor sensibile la umiditate/reflux.
Fabricile ar trebui să verifice depozitarea uscată, cardurile cu indicatoare de umiditate, înregistrările de viață în podea, disciplina de resigilare și regulile de coacere, acolo unde este cazul. Chiar și atunci când umiditatea nu cauzează în mod direct respingerea pickup-ului, poate contribui la pierderi mai mari de producție.
Componenta mică poate fi afectată de încărcare statică, manipulare brutală sau contaminare. Static poate face piesele să se agațe de bandă, duză sau suprafețe de buzunar. Daunele cauzate de manipulare pot îndoi cablurile sau pot modifica modul în care componenta se află în bandă. Cadrul al Asociației ESD ANSI/ESD S20.20 este o referință utilă pentru construirea unui program de control ESD în jurul dispozitivelor electronice sensibile.
Când respingerea crește după multe schimbări, nu presupuneți că mașina a devenit brusc instabilă. Comparați lotul vechi și cel nou în aceeași condiție de alimentare, duză și cameră. Diferențele de culoare a caroseriei, potrivirea în buzunarul benzii, textura suprafeței, forma plumbului sau marcajul de polaritate pot afecta captarea și recunoașterea.
Cele mai bune fabrici nu reacționează doar la alarme. Ele transformă datele de respingere într-un sistem de îmbunătățire continuă. Acest lucru este deosebit de important pentru producția de amestecuri mari, schimbarea frecventă și componentele scumpe.

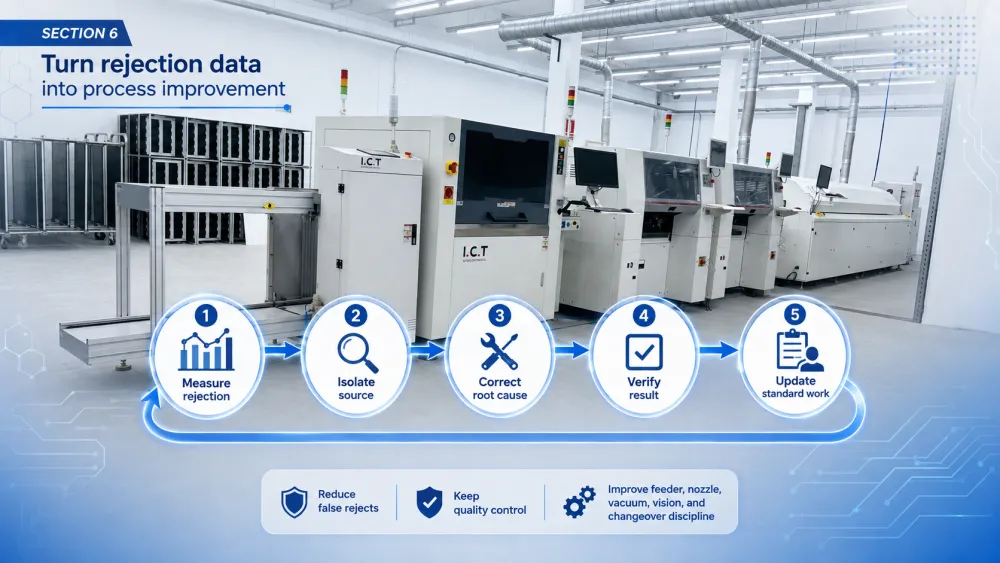

O buclă practică este simplă: măsurați modelul de respingere, izolați sursa, corectați cauza principală, verificați rezultatul și actualizați munca standard. Această buclă previne revenirea aceluiași defect. De asemenea, îi ajută pe noii operatori să înțeleagă de ce există o regulă de configurare.
Măsurați respingerea după componentă, alimentator, duză, cap, produs și lot.
Izolați dacă problema provine de la date despre material, alimentator, duză, cameră sau program.
Corectați cauza fizică sau rădăcină a datelor.
Verificați modificarea cu dovezi de producție controlată.
Actualizați înregistrările de întreținere, configurare și instruire a operatorului.
Reducerea deșeurilor nu ar trebui să slăbească controlul calității. O linie SMT puternică respinge preluarea cu adevărat proastă, reducând în același timp respingerea falsă care poate fi evitată. Acest echilibru provine dintr-o setare mai bună a alimentatorului, întreținerea duzelor, monitorizarea vidului, datele vizuale, manipularea materialelor și schimbarea disciplinată.
ICT sprijină producătorii de electronice cu soluții SMT unice, inclusiv planificarea liniilor, furnizarea de echipamente, instalarea, instruirea, asistența proceselor și serviciul post-vânzare. Pentru producătorii care caută o cale mai largă de depanare, acest articol se conectează în mod natural cu cadrul mai larg de depanare SMT pick and place .
Pentru a reduce respingerea componentelor SMT, mai întâi măsurați unde și de ce are loc respingerea.
Indexarea alimentatorului, stabilitatea buzunarului de bandă și controlul benzii de acoperire sunt cauzele majore de deșeuri.
Starea duzei, selectarea duzei, înălțimea de preluare și stabilitatea în vid afectează direct succesul de preluare.
Toleranța vederii nu trebuie să fie slăbită înainte ca calitatea imaginii și datele din biblioteca pachetului să fie verificate.
Depozitarea materialului, controlul ESD, calitatea îmbinării și variația lotului influențează respingerea și risipa.
Cel mai bun mod de a reduce risipa de material SMT este de a transforma datele de respingere într-o buclă de îmbunătățire repetabilă.
Atunci când o fabrică tratează datele de respingere ca dovezi de inginerie, deșeurile de materiale devin mai ușor de controlat. Rezultatul este nu numai costuri mai mici, ci și un proces SMT mai stabil, încredere mai puternică a operatorului și fiabilitate mai bună a livrării pentru clienți.
Cea mai rapidă modalitate fiabilă este identificarea celui mai mare model de respingere repetat. În loc să ajusteze toate setările, inginerii ar trebui să găsească dacă problema vine cu o componentă, un alimentator, o duză, un lot de material sau un program. Dacă un alimentator creează majoritatea refuzurilor, trebuie verificate mai întâi indexarea feederului și prezentarea benzii. Dacă o duză este implicată pe mai multe componente, starea duzei și vidul trebuie verificate. Această metodă țintită este mai rapidă decât modificările aleatorii ale parametrilor.
Fabrica ar trebui să reducă respingerea falsă și eșecul de preluare evitabil, menținând în același timp activă protecția calității reale. Aceasta înseamnă îmbunătățirea condițiilor fizice de preluare, configurarea alimentatorului, întreținerea duzelor, manipularea materialelor și acuratețea bibliotecii. Echipa ar trebui să evite pur și simplu lărgirea toleranței vizuale pentru a face alarmele să dispară. Un număr mai mic de alarme nu este util dacă plasarea proastă sau orientarea greșită trece în producție.
O schimbare a bobinei poate introduce o tensiune nouă a benzii, starea îmbinării, variația buzunarului, comportamentul benzii de acoperire sau diferența de lot de material. Chiar dacă numărul piesei este același, componenta poate sta diferit în buzunar sau poate avea un aspect ușor diferit al suprafeței. Operatorii ar trebui să inspecteze noua bobină, zona de îmbinare, traseul benzii de acoperire, încărcarea alimentatorului și primul rezultat de preluare după schimbare.
Ambele sunt importante deoarece controlează diferite părți ale lanțului de ridicare. Alimentatorul prezintă componenta, iar duza o ridică și o ține. O duză perfectă nu poate alege o componentă care este deplasată în buzunarul benzii. Un alimentator perfect nu poate preveni respingerea dacă duza este uzată, murdară sau are scurgeri. Cea mai bună abordare este de a urmări datele de respingere și de a menține atât alimentatorul, cât și duza pe baza riscului real.
Sprijinul profesional este util atunci când respingerea rămâne ridicată după verificările normale ale alimentatorului, duzei, vidului, vederii și materialelor. Este, de asemenea, valoros în timpul configurării noii linii, introducerii de noi produse, producției cu amestecuri mari sau când componentele scumpe creează costuri mari de deșeuri. Un furnizor de soluții SMT cu linie completă poate analiza potrivirea echipamentelor, standardele de configurare, rutinele de întreținere, instruirea operatorilor și controlul procesului împreună, în loc să trateze fiecare alarmă separat.
