Erori de poziție de preluare a alimentatorului SMT apar atunci când o componentă nu este prezentată în locația corectă pentru ca duza să o preia. Aparatul poate raporta o eroare de preluare, o eroare de vid, o respingere a componentei sau o alarmă de alimentare, dar problema reală este adesea o poziție incorectă de preluare a alimentatorului, indexarea instabilă a benzii, coordonatele de preluare greșite sau mișcarea în buzunarul componentei.
Un alimentator este responsabil pentru mutarea fiecărei componente la punctul de preluare cu precizie repetabilă. Dacă banda avansează prea mult, se oprește prea devreme, se deplasează în lateral sau nu ține corect componenta, duza poate rata componenta sau o poate prinde de pe margine. Acest lucru poate duce la o componentă lipsă, o componentă scăpată, plasarea componentelor cu capul în jos, o rată mare de respingere și deșeuri inutile de materiale.
Acest ghid explică principalele cauze ale erorii de poziție de preluare a alimentatorului SMT și oferă un proces practic de calibrare a alimentatorului SMT pentru inginerii de producție și echipele de întreținere.
Cuprins
O eroare de poziție de preluare a alimentatorului SMT înseamnă că componenta nu este localizată la coordonatele de preluare așteptate când sosește duza. Componenta poate fi prea mult înainte, prea mult înapoi, deplasată lateral, rotită, înclinată sau lipsă din buzunar.
Aparatul poate finaliza cu succes unele cicluri de preluare. Acesta este motivul pentru care problemele de alimentare pot fi dificil de identificat. Un alimentator poate funcționa normal timp de câteva minute și apoi poate crea o eroare intermitentă atunci când orificiul pentru bandă, buzunarul, banda de acoperire sau poziția componentei se schimbă.
Simptomele tipice includ preluarea ratată, preluarea laterală, rotația componentelor, respingerea componentelor după inspecția camerei, valoarea instabilă a vidului, componenta căzută și compensarea repetată a plasării.
Alte semne includ o duză care atinge marginea buzunarului de bandă, mișcarea componentelor după indexarea benzii, avansul inconsecvent al benzii, zgomotul anormal al alimentatorului și erorile care urmează unui alimentator după ce acesta este mutat în altă poziție a mașinii.
Duza trebuie să intre în contact cu componenta într-o zonă de preluare stabilă și adecvată. Dacă duza atinge marginea în loc de centru, etanșarea în vid devine mai slabă și componenta se poate roti în timpul mișcării capului.
O poziție incorectă de preluare a alimentatorului poate determina, de asemenea, mașina să respingă o componentă bună. Componenta poate fi aleasă, dar poziția sa pe duză poate fi în afara intervalului de corecție a camerei. În această situație, problema poate părea a fi o eroare de vedere, chiar dacă alimentatorul a creat offset-ul original.

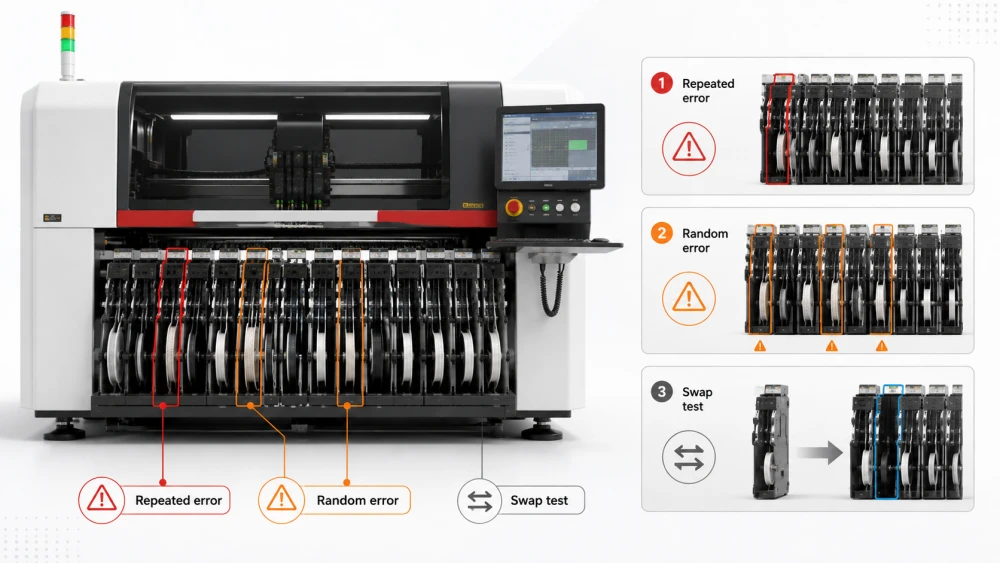

Înainte de a modifica parametrii alimentatorului, inginerii ar trebui să înregistreze modelul defectelor. Acest lucru ajută la separarea unei probleme de alimentare de o problemă cu duză, vid, viziune sau material.
Dacă același alimentator creează erori repetate de preluare, inginerii ar trebui să verifice calibrarea alimentatorului, indexarea benzii, coordonatele de preluare, starea pinionului, tensiunea benzii de acoperire și poziția buzunarelor componente.
O eroare repetată înseamnă de obicei că alimentatorul prezintă constant componenta într-o locație greșită. Problema poate fi mecanică, dar poate proveni și de la pas incorect, tip incorect de alimentare sau date greșite ale componentelor.
Dacă mai multe alimentatoare creează erori aleatorii, este posibil ca problema să nu fie un singur alimentator. Inginerii ar trebui să verifice condițiile obișnuite ale mașinii, inclusiv uzura duzelor, sursa de vid, presiunea aerului, alinierea bazei alimentatorului, vibrația mașinii și setările software.
De asemenea, pot apărea erori aleatorii de alimentare atunci când fabrica utilizează o nouă specificație de bandă sau un pachet de componente care nu se potrivește bine cu sistemul de alimentare existent.
Un test de schimbare a alimentatorului este una dintre cele mai utile metode de diagnosticare. Mutați alimentatorul suspectat într-un alt slot și rulați un test controlat. Dacă problema de preluare urmează alimentatorului, alimentatorul sau materialul acestuia este probabil responsabil. Dacă problema rămâne în slotul original al mașinii, trebuie verificate baza alimentatorului, coordonatele mașinii sau sistemul capului.
O singură variabilă trebuie schimbată în timpul testului. Dacă alimentatorul, duza, bobina de material și programul sunt toate schimbate în același timp, rezultatul va fi dificil de interpretat.
Un alimentator trebuie instalat ferm și aliniat corect pe baza alimentatorului. Un mic decalaj mecanic poate schimba relația dintre buzunarul benzii și coordonatele de preluare a duzei.
Dacă alimentatorul nu este introdus complet în baza mașinii, acesta poate sta într-un unghi mic sau poate rămâne ușor departe de poziția așteptată. Este posibil ca mașina să recunoască încă alimentatorul, dar locația de preluare poate fi inexactă.
Inginerii ar trebui să verifice blocarea alimentatorului, șina de ghidare, blocul de poziționare, conectorul și opritorul mecanic. Alimentatorul trebuie introdus cu o forță constantă și nu trebuie să se miște atunci când este ușor atins.
Praful, particulele de bandă, resturile de componente și uleiul se pot acumula pe baza alimentatorului. Acest lucru poate împiedica alimentatorul să stea plat. O șină de ghidare uzată sau un bloc de poziționare pot crea probleme similare.
Când mai multe alimentatoare prezintă o schimbare similară de preluare în aceeași locație a mașinii, baza alimentatorului trebuie inspectată. Curățarea numai a alimentatorului individual poate să nu rezolve problema reală.
Un alimentator care este înclinat sau care se mișcă lateral poate face ca buzunarul de bandă să se deplaseze departe de centrul duzei. Acest lucru este mai grav pentru componentele mici, deoarece toleranța de preluare este foarte mică.
Inginerii ar trebui să verifice dacă corpul alimentatorului este stabil în timpul indexării. Dacă alimentatorul se mișcă înainte și înapoi cu fiecare avans de bandă, blocarea alimentatorului sau mecanismul intern poate necesita ajustare.

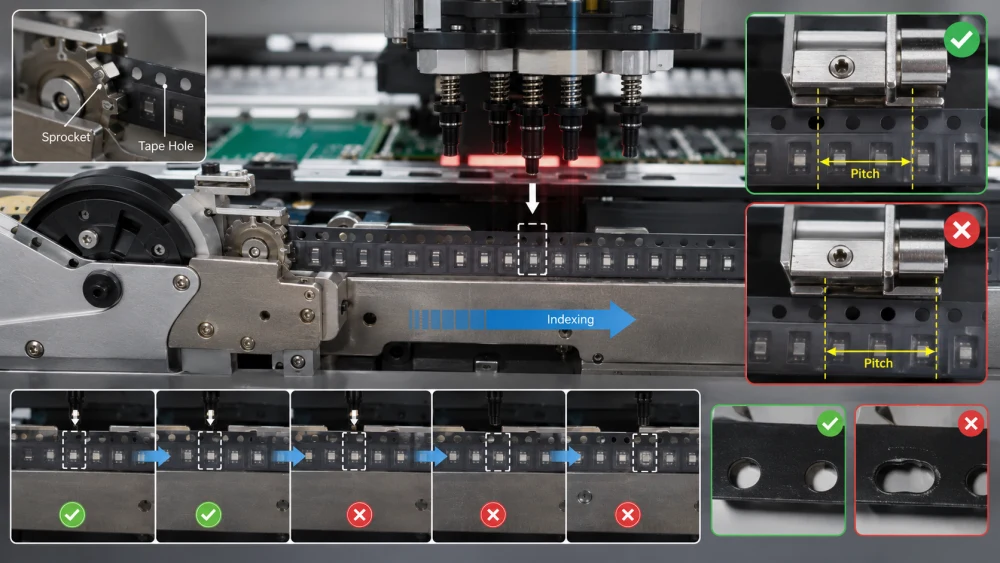

Indexarea benzii mută banda purtătoare înainte câte un buzunar. Dacă distanța de indexare este incorectă, componenta nu va ajunge la poziția de ridicare așteptată.
Specificațiile diferite ale benzilor de transport utilizează pasuri diferite ale buzunarului. Dacă setarea pasului de alimentare nu se potrivește cu banda reală, banda poate avansa prea mult sau prea puțin în timpul fiecărui ciclu.
Acest lucru poate cauza o schimbare treptată a ridicării, ridicarea repetată cu buzunarul gol, ridicarea laterală sau deteriorarea componentelor. Inginerii ar trebui să confirme pasul real din ambalajul componentelor și să o compare cu programul de alimentare.
Pinionul de alimentare trebuie să se cupleze corect cu orificiile pentru banda de transport. Dacă găurile pentru bandă sunt deteriorate, întinse, blocate sau slab formate, este posibil ca pinionul să nu avanseze banda cu precizie.
Dinții uzați ale pinionului pot crea, de asemenea, variații de indexare. Alimentatorul poate funcționa corect cu o bobină și poate eșua cu alta, deoarece calitatea găurii pentru bandă este diferită.
Unele erori de indexare a alimentatorului sunt cauzate de uzura mecanică internă. Este posibil ca motorul, angrenajul, arcul, cureaua, ambreiajul sau mecanismul de antrenare să nu miște banda la aceeași distanță în fiecare ciclu.
Inginerii ar trebui să respecte mai multe cicluri de indexare consecutive. Componenta ar trebui să se oprească în aceeași poziție de fiecare dată. Un videoclip cu încetinitorul sau un semn vizual pe bandă poate ajuta la identificarea micilor diferențe de mișcare.
Alimentatorul poate fi sănătos din punct de vedere mecanic, dar programul mașinii poate folosi totuși o poziție de preluare greșită. Coordonatele de ridicare și înălțimea de ridicare trebuie verificate cu componenta reală și alimentatorul real.
O poziție incorectă de preluare a alimentatorului înseamnă că duza mașinii nu țintește în punctul corect de pe componentă. Duza poate ateriza lângă marginea componentei, între două componente sau în afara buzunarului.
Inginerii ar trebui să verifice coordonatele de preluare X și Y și să le compare cu poziția reală a componentei. Centrul teoretic al buzunarului nu este întotdeauna același cu cel mai bun punct de preluare, mai ales când componenta este slăbită sau buzunarul este mai mare decât corpul componentei.
Dacă înălțimea de preluare este prea mare, este posibil ca duza să nu contacteze suficient de ferm componenta. Este posibil ca aspiratorul să nu se construiască corect, iar componenta poate rămâne în buzunar atunci când capul se îndepărtează.
Acest lucru poate crea o preluare ratată, un vid slab sau respingerea camerei. Problema poate apărea doar la viteză mare deoarece componenta nu are suficient timp pentru a forma o etanșare stabilă.
Dacă înălțimea de preluare este prea mică, duza poate apăsa componenta în buzunarul benzii. Acest lucru poate crea forță laterală, rotirea componentelor, deteriorarea buzunarelor sau ciocnirea duzei.
Înălțimea de preluare trebuie ajustată în funcție de adâncimea buzunarului de bandă, grosimea componentei, lungimea duzei și starea alimentatorului. Înălțimea corectă ar trebui să permită un contact ferm fără presiune excesivă.
Nu toate problemele legate de poziția de preluare sunt cauzate de mișcarea alimentatorului. Componenta în sine se poate deplasa în interiorul buzunarului înainte de sosirea duzei.
Componenta mică sau ușoară se poate deplasa lateral în buzunarul benzii. Când componenta nu mai este centrată, duza poate să o culeagă de pe margine sau să nu creeze o etanșare stabilă cu vid.

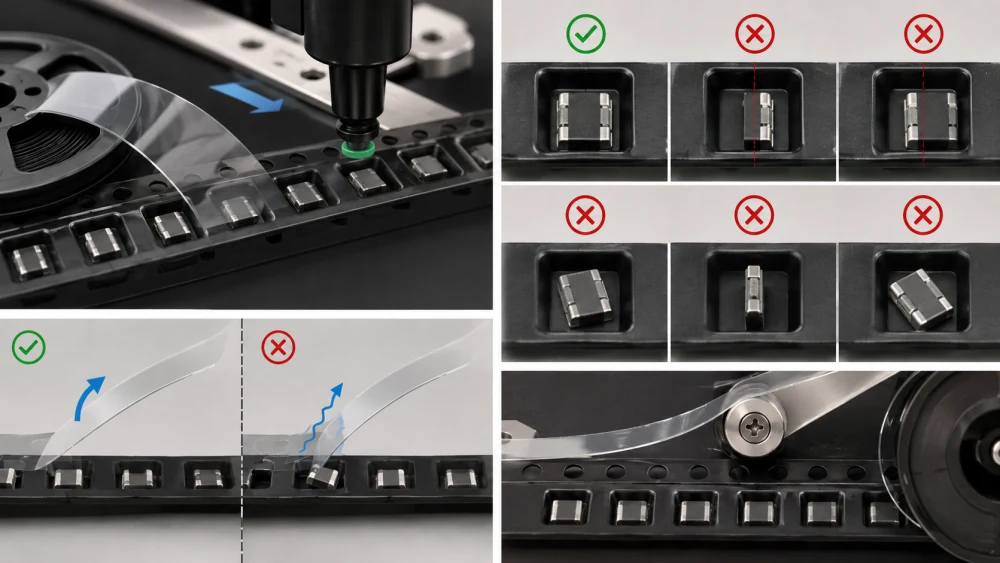

Inginerii ar trebui să inspecteze componenta imediat după ce banda de acoperire este îndepărtată și înainte ca duza să o ridice. Dacă componenta este deja mutată, ambalajul materialului sau specificațiile benzii trebuie revizuite.
O componentă poate sta în unghi deoarece buzunarul este prea puțin adânc, prea mare, deteriorat sau contaminat. Poate fi afectată și de forța de exfoliere a benzii de acoperire sau de vibrații în timpul indexării.
O componentă înclinată poate crea o poziție incorectă a ridicării, rotirea componentei, componenta căzută sau plasarea inversă. Viteza de alimentare mai mică și ambalarea mai bună pot îmbunătăți stabilitatea, dar unele componente pot necesita un design diferit al benzii de transport.
Dacă banda de acoperire se dezlipește neuniform, aceasta poate trage componenta sau poate crea vibrații în apropierea punctului de preluare. Forța excesivă de peeling poate muta componenta ușoară. Peelingul liber poate lăsa material de bandă în zona de preluare.
Inginerii ar trebui să verifice unghiul benzii de acoperire, tensiunea de decojire, traseul benzii reziduale și colectarea benzii. Banda de acoperire trebuie să se despartă fără probleme, fără a deranja componenta din interiorul buzunarului.
Un proces corect de calibrare a alimentatorului SMT ar trebui să verifice poziția alimentatorului, indexarea benzii, coordonatele de preluare, înălțimea de preluare și repetabilitatea. Calibrarea trebuie efectuată după repararea alimentatorului, coliziunea alimentatorului, depozitarea pe termen lung, eroarea repetată de preluare sau schimbarea materialului.
Înainte de calibrare, curățați corpul alimentatorului, pinionul, șina de ghidare, traseul benzii și zona de preluare. Îndepărtați fragmentele de bandă, resturile de componente și praful. Confirmați că este utilizat tipul corect de alimentator pentru lățimea și pasul benzii.
Încărcați o bobină de componentă cunoscută, dacă este posibil. Utilizarea unei bobine de referință stabilă face mai ușor să distingeți eroarea de alimentare de eroarea de ambalare a materialului.
Rulați mai multe cicluri de indexare și observați dacă banda avansează constant. Verificați dacă pinionul se cuplează în găurile pentru bandă și că fiecare buzunar pentru componente se oprește în aceeași locație de preluare.
Dacă poziția benzii se schimbă de la un ciclu la altul, reparația mecanică trebuie finalizată înainte de calibrarea software-ului. Corecția software nu poate compensa indexarea instabilă.
După ce indexarea mecanică este stabilă, predați sau verificați coordonatele de preluare X și Y. Duza ar trebui să fie poziționată deasupra centrului real al componentei. Punctul de preluare ar trebui să ofere suficientă zonă de contact pentru un vid stabil fără a atinge peretele buzunarului.
Pentru componentele mici, coordonatele de preluare trebuie verificate cu atenție sub mărire. O mică eroare de coordonate poate fi mare în comparație cu corpul componentei.
Setați înălțimea de preluare astfel încât duza să intre ferm în contact cu componenta, dar să nu o apese adânc în buzunar. Confirmați că vidul atinge nivelul necesar în timpul estimat.
Efectuați teste de preluare repetate și monitorizați dacă componenta rămâne centrată pe duză în timpul mișcării capului. Dacă componenta se schimbă după preluare, trebuie verificate și selecția duzei, răspunsul la vid și accelerația capului.
Calibrarea nu este completă după o preluare cu succes. Alimentatorul ar trebui să ruleze suficiente cicluri pentru a confirma repetabilitatea. Inginerii ar trebui să verifice poziția de preluare, valoarea vidului, unghiul componentelor și rezultatul recunoașterii camerei în cicluri consecutive.
Un alimentator care funcționează o dată, dar se defectează intermitent nu este suficient de stabil pentru producția de masă.

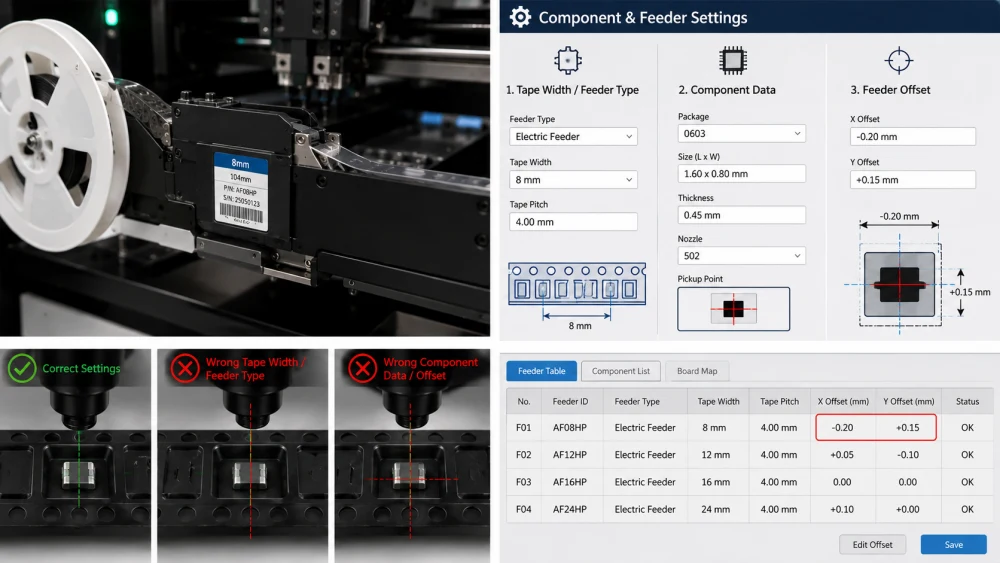

Setările software incorecte pot crea o poziție incorectă de preluare a alimentatorului chiar și atunci când hardware-ul alimentatorului este în stare bună.
Dacă programul folosește lățimea de bandă sau tipul de alimentator greșit, aparatul poate calcula poziția greșită a alimentatorului sau comportamentul de indexare. Acest lucru poate cauza coordonate incorecte de preluare și defecțiuni repetate de preluare a componentelor.
Inginerii ar trebui să compare eticheta reală a alimentatorului, lățimea benzii, pasul benzii, pachetul de componente și programul mașinii. Modelele de alimentare cu aspect similar pot avea caracteristici diferite de indexare sau de preluare.
Datele componente pot include dimensiunea pachetului, grosimea, punctul de preluare, tipul duzei, tipul de alimentare, pasul benzii și parametrul de recunoaștere. Dacă aceste date sunt copiate dintr-o altă componentă fără verificare, aparatul poate utiliza o configurație de preluare necorespunzătoare.
Înlocuirea componentelor și schimbările furnizorilor necesită o atenție specială. Chiar și atunci când specificațiile electrice sunt aceleași, dimensiunile ambalajului sau designul buzunarului pot fi diferite.
Unele sisteme de mașini utilizează valori de decalaj specifice alimentatorului. Dacă decalajul este incorect, duza poate ajunge în mod constant prea departe de o parte a componentei.
Inginerii ar trebui să examineze istoricul de compensare a alimentatorului și să compare valoarea cu un alimentator bine cunoscut. Offset-ul trebuie modificat cu atenție și înregistrat după verificare.
O eroare de preluare a alimentatorului poate fi afectată de alte părți ale mașinii. Inginerii ar trebui să confirme că alimentatorul nu este acuzat pentru o duză sau o problemă de vedere.
O duză murdară sau uzată poate ridica componenta decentrată chiar și atunci când poziția alimentatorului este corectă. Inginerii ar trebui să inspecteze vârful duzei, orificiul de aer, ID-ul duzei și starea scaunului.
Aspirația slabă sau întârziată poate face ca o preluare corectă să arate ca o eroare de poziție a alimentatorului. Componenta poate fi luată, dar se poate mișca în timpul accelerării capului. Inginerii ar trebui să compare răspunsul la vid cu o altă duză sau cap.
Dacă componenta este selectată ușor decentrat, sistemul de viziune poate corecta poziția dacă eroarea se află în intervalul permis. Dacă eroarea este prea mare, aparatul poate respinge componenta.
Pentru o vedere mai amplă a modului în care sunt conectate simptomele alimentatorului, duzei, vidului și plasării, inginerii pot citi acest ghid de depanare pentru alegerea și amplasarea SMT :

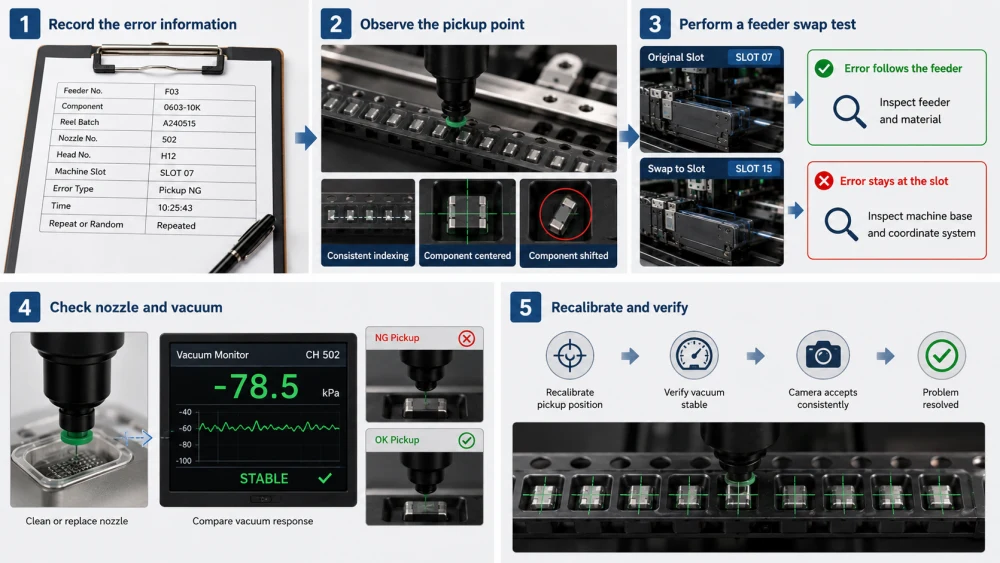

O secvență structurată de depanare îi ajută pe ingineri să găsească cauza fără a modifica prea multe variabile.
Înregistrați numărul alimentatorului, numele componentei, lotul bobinei, numărul duzei, numărul capului, slotul mașinii, tipul erorii și ora apariției. Observați dacă problema este repetată sau aleatorie.
Urmăriți alimentatorul în timpul mai multor cicluri de indexare. Verificați unde se oprește componenta, dacă banda se mișcă constant și dacă componenta rămâne centrată în interiorul buzunarului.
Mutați alimentatorul suspectat într-un alt slot de mașină. Păstrați același duză, program de componente și condiții de producție. Dacă eroarea urmează alimentatorul, inspectați alimentatorul și materialul. Dacă eroarea rămâne în slot, inspectați baza mașinii și sistemul de coordonate.
Curățați sau înlocuiți duza și comparați răspunsul la vid. Dacă eroarea de preluare dispare, alimentatorul poate să nu fie cauza principală.
După corectarea cauzei suspectate, rulați cicluri repetate de preluare. Confirmați că componenta este centrată, valoarea vidului este stabilă și camera acceptă în mod constant captarea.
Eroarea poziției de preluare a alimentatorului SMT este cauzată de obicei de instalarea incorectă a alimentatorului, indexarea instabilă a benzii, setarea greșită a pasului, pinionul uzat, coordonatele incorecte de preluare, înălțimea necorespunzătoare a ridicării, mișcarea componentelor în interiorul buzunarului, probleme de decojire a benzii de acoperire, decalaj greșit al alimentatorului sau date incorecte ale componentelor.
Procesul corect de calibrare a alimentatorului SMT ar trebui să includă inspecția mecanică, verificarea indexării, predarea coordonatelor de preluare, reglarea înălțimii de preluare, confirmarea vidului și testarea repetabilității. Calibrarea nu este completă până când alimentatorul rulează constant pe mai multe cicluri.
Inginerii ar trebui să verifice, de asemenea, duza, sistemul de vid, setarea vederii și ambalajul componentelor. O problemă de alimentare și o problemă de duză pot crea alarme de mașină foarte asemănătoare, așa că este importantă testarea controlată.
ICT oferă soluții SMT profesionale unice pentru producătorii de electronice, inclusiv planificarea liniei SMT, configurarea alimentatorului, asistența procesului de preluare și plasare, îndrumări pentru calibrarea alimentatorului, inspecție, instruire și depanare de producție. Pentru fabricile care se confruntă cu erori repetate de poziție de preluare a alimentatorului, o revizuire completă a datelor despre alimentator, material, duză și mașină poate ajuta la îmbunătățirea stabilității plasării.
Eroarea poziției de preluare a alimentatorului SMT este de obicei cauzată de indexarea incorectă a benzii, coordonatele de preluare greșite, eroarea de instalare a alimentatorului, uzura alimentatorului, pasul greșit al benzii, mișcarea componentelor în interiorul buzunarului sau decalarea incorectă a alimentatorului. De asemenea, duza poate părea să lipsească componenta atunci când problema reală este prezentarea alimentatorului. Inginerii ar trebui să observe punctul de preluare și să efectueze un test de schimbare a alimentatorului înainte de a modifica parametrii mașinii.
Inginerii corectează o poziție incorectă de preluare a alimentatorului verificând locația alimentatorului, curățând baza alimentatorului, verificând pasul benzii, inspectând mișcarea pinionului, învățând coordonatele X/Y ale pickupului și ajustând înălțimea de preluare. După ajustare, alimentatorul trebuie testat pe mai multe cicluri de indexare. O singură preluare cu succes nu dovedește că alimentatorul este suficient de stabil pentru producție.
Un proces de calibrare a alimentatorului SMT include de obicei curățarea alimentatorului, inspecția mecanică a indexării, verificarea pasului benzii, predarea coordonatelor de preluare, reglarea înălțimii de preluare, confirmarea vidului și testarea repetabilității. Procesul ar trebui să utilizeze o bobină de componentă cunoscută, atunci când este posibil. Calibrarea trebuie repetată după repararea alimentatorului, coliziune, depozitare pe termen lung sau eroare repetată de preluare.
Da, o problemă de alimentare poate cauza respingerea componentelor. Dacă componenta este luată de la margine sau într-un unghi, sistemul de viziune o poate respinge deoarece centrul, rotația sau conturul său se află în afara intervalului permis. Aparatul poate raporta o respingere a vederii chiar dacă alimentatorul a creat offset-ul original de preluare. Poziția de preluare, numărul duzei, valoarea vidului și imaginea camerei trebuie revizuite împreună.
Alimentatoarele SMT trebuie calibrate în funcție de utilizare, starea echipamentului și istoricul defectelor. Alimentatorul cu utilizare mare poate necesita o inspecție mai frecventă decât alimentatorul cu utilizare redusă. Calibrarea ar trebui, de asemenea, efectuată după reparații, coliziuni, indexări anormale, erori repetate de preluare sau depozitare pe termen lung. În loc să utilizeze doar un interval calendaristic fix, fabricile ar trebui să combine întreținerea programată cu datele reale de performanță ale alimentatorului.
Erorile de poziție de preluare a alimentatorului SMT sunt adesea cauzate de o combinație de condiții mecanice, software, materiale și de proces. Alimentatorul poate fi așezat incorect, banda se poate indexa incorect, componenta se poate mișca în interiorul buzunarului sau programul poate folosi coordonatele de preluare greșite.
O soluție fiabilă începe cu analiza modelului de eroare și observarea directă a punctului de preluare. Inginerii ar trebui apoi să verifice instalarea alimentatorului, indexarea, pasul, coordonatele de preluare, înălțimea de preluare, ambalarea componentelor, starea duzelor, răspunsul la vid și datele de viziune într-o secvență controlată.
Cu un proces disciplinat de calibrare a alimentatorului SMT și urmărirea regulată a performanței, fabricile pot reduce defecțiunile de preluare a componentelor, risipa de materiale, opririle mașinii și instabilitatea plasării. ICT poate sprijini producătorii cu echipamente practice SMT și soluții de proces, de la configurarea alimentatorului până la optimizarea completă a liniei de producție.
