Alegerea cuptorului potrivit nu este doar o decizie tehnică, ci poate face sau distruge linia dvs. de producție SMT . Mulți producători se luptă cu îmbinările de lipire imprevizibile, cu randamentul fluctuant la prima trecere și cu costurile ascunse de reprelucrare atunci când cuptorul lor nu se potrivește cu volumul de producție sau mixul de produse. Cuptoarele cu reflow în linie oferă procesare continuă de mare viteză pentru operațiuni la scară largă, în timp ce cuptoarele cu reflow în loturi oferă încălzire precisă, uniformă și flexibilitate pentru loturi mici sau prototipuri. Înțelegând avantajele și dezavantajele cuptoarelor cu reflow în linie versus batch, producătorii de electronice pot optimiza randamentul PCB-urilor, pot reduce costurile de operare și pot asigura o calitate constantă a lipirii fără plumb, transformând un echipament critic într-un avantaj strategic.
Dar alegerea cuptorului de reflux potrivit nu înseamnă doar alegerea unei mașini, ci este despre potrivirea tehnologiei cu realitățile de producție. Diferite modele de PCB, dimensiuni de lot și amestecuri de produse aduc provocări unice, de la instabilitatea profilului termic până la reprelucrare excesivă. Pentru a lua o decizie în cunoștință de cauză, producătorii trebuie să înțeleagă nu numai diferențele de bază dintre cuptoarele de reflow inline și batch, ci și modul în care aceste diferențe afectează direct producția, randamentul și costurile operaționale pe termen lung. Următoarea secțiune prezintă cele mai frecvente puncte de durere în lipirea prin reflow și arată de ce selecția cuptorului joacă un rol critic în rezolvarea acestora.
Lipirea prin reflow este etapa finală, critică în asamblarea SMT, în care pasta de lipit se topește pentru a crea conexiuni permanente între componente și PCB. Mulți producători se confruntă cu defecte costisitoare - piatră funerară, lipire de punte, umezire insuficientă sau goluri excesive - în special cu aliaje fără plumb care necesită temperaturi de vârf de 235–250°C. Aceste probleme rezultă adesea din capacități nepotrivite ale cuptorului, ceea ce duce la întârzieri de producție, rate mai mari de deșeuri și chiar returnări ale clienților. În timp ce erorile de plasare contribuie deja la problemele de asamblare, controlul slab al refluxului le agravează, reducând randamentul la prima trecere și umflând costurile de reluare.
Alegerea cuptorului de reflux potrivit — inline sau lot — afectează direct debitul, stabilitatea profilului termic și eficiența generală a liniei. Un cuptor care nu corespunde nevoilor de producție poate crea blocaje, crește consumul de energie și necesită intervenții manuale frecvente care cresc costurile forței de muncă. Pe de altă parte, alinierea capacităților cuptorului cu volumele reale de producție și mixul de produse îmbunătățește consistența, reduce repetarea și accelerează timpul de lansare pe piață. Furnizorii cu experiență, cum ar fi ICT, îi ajută pe producători să-și evalueze liniile și să aleagă cuptoare de reflow care maximizează randamentul PCB, controlând în același timp costurile, transformând un echipament critic într-un avantaj strategic.
Cuptoarele cu reflow în linie , cunoscute și sub numele de cuptoare transportate, se integrează direct în linia de producție SMT . PCB-urile se deplasează continuu pe un transportor prin mai multe zone de încălzire controlate independent, urmate de secțiuni de răcire. Majoritatea sistemelor dispun de 8-12 zone, control precis al temperaturii PID și atmosferă de azot opțională.
De ce contează pentru producția dvs.:
Oferă profile termice stabile chiar și la debit ridicat.
Integrare perfectă cu mașini pick-and-place, sisteme SPI și AOI.
Suporta viteze care depășesc 30 de inchi pe minut și gestionează eficient plăcile complexe de înaltă densitate.
Cuptoarele în linie sunt ideale pentru producția continuă de volum mare , unde consistența și eficiența sunt esențiale.
Cuptoarele cu reflow în lot procesează câte o tavă sau încărcătură de cameră la un moment dat. Operatorii încarcă PCB-uri într-o cameră etanșă, rulează un ciclu programat și descarcă înainte de a începe lotul următor. În timp ce aceste cuptoare au de obicei mai puține zone, întreaga încărcătură suferă o încălzire uniformă fără mișcarea transportorului.
De ce contează pentru producția dvs.:
O uniformitate excelentă a temperaturii pentru tiraje mici și prototipuri.
Schimbări ușoare de rețetă, făcându-l ideal pentru mai multe produse sau linii de cercetare și dezvoltare.
Amprentă compactă, potrivită pentru laboratoare sau facilități cu spațiu limitat.
Cuptoarele batch sunt potrivite pentru producția de volum redus, cu amestec mare sau atunci când flexibilitatea și controlul termic precis sunt mai importante decât producția.
Aspect | Cuptor de reflow inline | Cuptor de refluere în lot |
|---|---|---|
Tip de proces | Flux continuu al transportorului | Procesare discontinuă |
Debit tipic | Ridicat (de la sute la mii de scânduri pe oră) | Scăzut (1–15 plăci pe ciclu, în funcție de dimensiune) |
Cel mai bun pentru | Serii de producție de mare volum, stabile | Loturi mici, schimbări frecvente de produs, prototipare |
Flexibilitate | Mai jos pentru modificări de rețetă | Ridicat – ușor de ajustat pe lot |
Amprentă | Mai mare, necesită spațiu în linie | Compact, adesea pe bancă sau independent |
La pachet de la clienți:
Inline : Maximizați eficiența pentru producția de volum mare, pe termen lung.
Lot : optimizați flexibilitatea, mențineți uniformitatea termică pentru tiraje mici sau prototipuri.

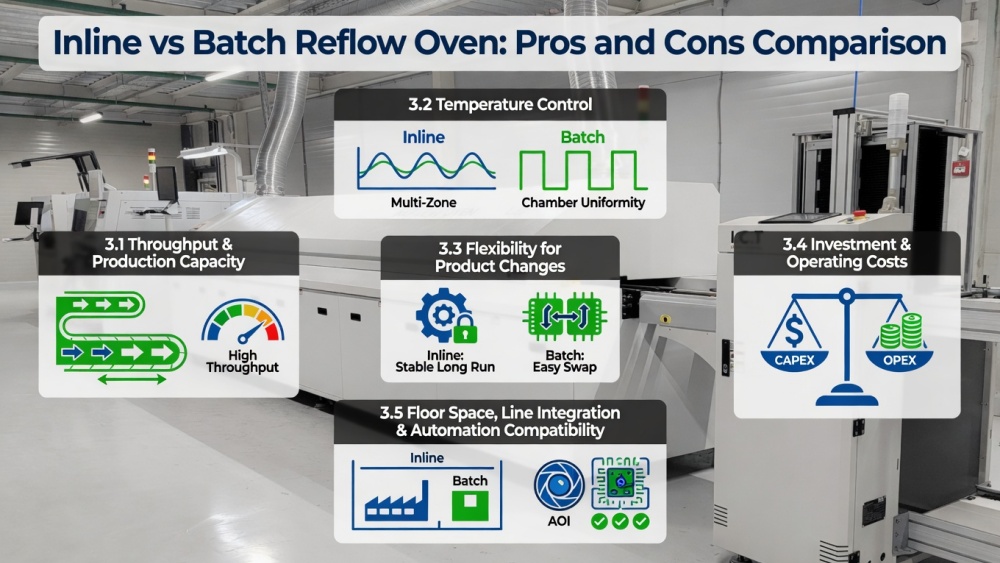

Cuptoarele cu reflow în linie strălucesc în medii cu volum mare, procesând plăcile continuu și menținând o producție constantă. Acest lucru reduce blocajele și ajută la îndeplinirea programelor de livrare strânse în producția de automobile, LED și electronice de larg consum.
Cuptoarele batch se potrivesc producției cu volum redus sau cu amestec mare, unde oprirea pentru încărcare și descărcare are un impact minim. Debitul lor mai mic devine un avantaj pentru schimbările frecvente, evitând penalizările de timp de configurare tipice sistemelor inline.
Recomandări ale clienților: alegeți inline pentru producție de mare volum, pe termen lung ; lot pentru tiraje flexibile, în loturi mici sau prototipuri.
Sistemele în linie oferă profile termice repetabile pe curse lungi datorită zonelor multiple și convecției forțate. Cu toate acestea, schimbarea tipurilor de plăci poate necesita o reglare atentă pentru a evita deriva termică.
Cuptoarele batch realizează adesea o uniformitate superioară pe ciclu, deoarece fiecare placă se confruntă cu condiții identice fără variații induse de transportor. Ambele tipuri pot face față lipirii fără plumb, dar cuptoarele batch oferă un control mai strict pentru componentele sensibile sau designurile termice complexe.
Aprecierea clienților: cuptoarele batch excelează atunci când controlul termic precis este esențial; Cuptoarele în linie sunt fiabile pentru rulări continue, de volum mare.
Cuptoarele de lot sunt foarte flexibile. Operatorii pot rula diferite modele de plăci, pot ajusta rapid profilele și pot testa loturi mici fără a opri linia.
Cuptoarele în linie necesită schimbări mai lungi și pot avea nevoie de plăci false pentru a stabiliza profilul termic, făcându-le mai puțin ideale pentru schimbări frecvente de produs. Odată ce rulează o lucrare stabilă de mare volum, sistemele în linie oferă o consistență superioară.
Recomandări ale clienților: lot pentru mix mare, lot mic sau prototip ; în linie pentru producție stabilă, repetitivă.
Cuptoarele în linie au costuri inițiale mai mari datorită dimensiunii, sistemelor de transport și comenzilor avansate, dar adesea costuri de operare pe placă mai scăzute prin debit mai mare și forță de muncă redusă.
Cuptoarele batch costă mai puțin inițial și necesită mai puțin spațiu, dar pot implica costuri mai mari pe placă atunci când sunt scalate din cauza energiei și a forței de muncă. O analiză a costului total de proprietate pe o perioadă de 3-5 ani ar trebui să includă întreținere, energie și îmbunătățiri ale randamentului.
Aprecierea clienților: luați în considerare inline pentru rentabilitatea investiției pe termen lung în producția de mare volum ; lot pentru operațiuni de volum redus, conștiente de costuri.
Cuptoarele în linie au nevoie de mai mult spațiu liniar și se integrează perfect cu liniile automate SMT, inclusiv AOI și sistemele de inspecție.
Cuptoarele batch ocupă mai puțin spațiu pe podea și funcționează independent, potrivindu-se cu ușurință în laboratoare sau zone de cercetare și dezvoltare. Inline favorizează automatizarea completă , lotul favorizează flexibilitatea independentă.
Recomandări ale clienților: în linie pentru linii de producție integrate, automate ; lot pentru configurații compacte și flexibile.

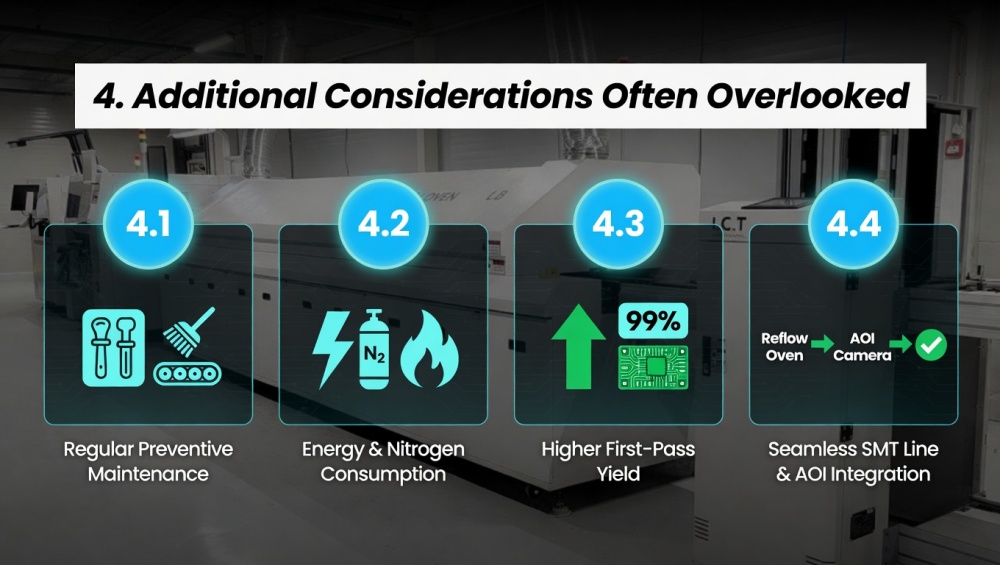

Chiar și după selectarea tipului potrivit de cuptor, câțiva factori adesea trecuți cu vederea pot avea un impact semnificativ asupra eficienței producției, costurilor de operare și calității PCB. Abordarea timpurie a acestor considerații asigură că linia dvs. SMT oferă rezultate consistente și maximizează rentabilitatea investiției.
Sistemele în linie au mai multe piese mobile — transportoare, benzi și motoare — care necesită curățare și calibrare regulată. Cuptoarele cu lot sunt mai simple din punct de vedere mecanic, dar necesită totuși curățarea camerei și verificări ale încălzitorului.
Recomandări ale clienților: Întreținerea preventivă regulată păstrează uniformitatea temperaturii, previne contaminarea și menține randamentul la prima trecere ridicat. Neglijarea întreținerii poate eroda rapid avantajele oricărui tip de cuptor.
Cuptoarele în linie consumă de obicei mai multă energie datorită funcționării continue, deși design-urile moderne cu recuperare de căldură ajută la controlul costurilor. Azotul (15–35 m³/h în funcție de dimensiune și sarcină) îmbunătățește umezirea și reduce oxidarea în lipirea fără plumb. Cuptoarele batch utilizează eficient azotul pe ciclu, în timp ce sistemele în linie necesită un debit optimizat pentru a echilibra calitatea și consumul.
Aprecierea clienților: consumul de energie și gaze afectează direct costurile de operare. Alegerea cuptorului potrivit și reglarea consumului acestuia este esențială atât pentru eficiența costurilor, cât și pentru calitatea lipirii.
Selecția corectă a cuptorului crește randamentul la prima trecere prin furnizarea de profile termice consistente care minimizează defectele. Cuptoarele inline mențin repetabilitatea în producția de mare volum, în timp ce cuptoarele batch reduc riscul în dezvoltare, permițând testare precisă și izolata. Ambele tipuri contribuie la fiabilitatea pe termen lung atunci când sunt asociate cu un control puternic al procesului și inspecție post-reflux.
Aprecierea clientului: Consecvența profilurilor termice reduce deșeurile, reprelucrarea și întârzierile de producție, traducându-se direct la o profitabilitate mai mare și satisfacție a clienților.
Cuptoarele în linie îmbunătățesc liniile complet automatizate, oferind un flux continuu, integrându-se în mod natural cu sistemele AOI pentru feedback imediat asupra defectelor. Cuptoarele batch funcționează bine ca unități independente sau suplimentare, permițând verificări flexibile de calitate fără a opri linia principală. Furnizorii unici de SMT evaluează adesea integrarea completă pentru a asigura fluxul fluid al materialelor și trasabilitatea.
Recomandări ale clienților: luați în considerare modul în care cuptorul se potrivește liniei și sistemelor de inspecție existente; o bună integrare asigură eficiența și vizibilitatea datelor în cadrul operațiunilor dvs. SMT.
Scenariul de producție | Tip de cuptor recomandat | De ce funcționează asta pentru tine |
|---|---|---|
Volum mare, rulări stabile (EMS, auto, LED) | În linie | Asigură un randament ridicat, calitate repetabilă și livrare previzibilă. |
Loturi mici sau schimbări frecvente | Lot | Oferă flexibilitate, configurare rapidă și ajustări ușoare ale rețetei. |
Prototipări și cercetare și dezvoltare | Lot | Sprijină iterație rapidă, control precis al profilului și investiții inițiale reduse. |
Amestecat de volum mare și mic | Combinație/Hibrid | Echilibrează eficiența pentru rulajele de volum cu flexibilitatea pentru prototipuri sau loturi mici. |
Recomandări ale clienților: Folosiți acest tabel pentru a vă potrivi rapid nevoile de producție cu tipul potrivit de cuptor, evitând nepotrivirile costisitoare și asigurând randament și eficiență optime.
Pentru îndrumări mai detaliate despre selectarea cuptorului ideal pentru reflow pentru linia dvs. SMT, consultați ghidul nostru despre cum să alegeți cuptorul potrivit pentru liniile de producție SMT.
Pentru instalațiile care produc sute sau mii de plăci zilnic, cuptoarele de reflow în linie oferă consistența și debitul necesare pentru a respecta termenele limită de livrare și a controla costurile. Căutați modele cu zone de încălzire suficiente, capacitate opțională de azot și integrare ușoară cu sistemele pick-and-place, SPI și AOI.
Cuptoarele cu reflow în loturi sunt ideale pentru laboratoare, magazine de prototipuri și producători de amestecuri mari. Amprenta lor compactă, încălzirea uniformă și modificările rapide ale rețetei susțin o iterație rapidă fără investiții mari de capital, făcându-le perfecte pentru cercetare și dezvoltare sau schimbări frecvente de produs.
Unele operațiuni beneficiază de utilizarea atât a cuptoarelor în linie, cât și a celor în serie sau a investițiilor în faze. Evaluați rentabilitatea investiției prin compararea câștigurilor de debit, îmbunătățirea randamentului, reprelucrarea redusă și economiile de energie cu costurile inițiale de achiziție și configurare. Furnizorii SMT cu experiență, cum ar fi ICT, vă pot ajuta să vă evaluați linia și să vă recomande soluții aliniate nevoilor actuale și viitoare de producție.
Cuptoarele cu reflux în linie excelează în producția SMT de mare volum, oferind un randament superior, o calitate repetabilă și o integrare perfectă cu liniile automate.
Cuptoarele cu reflow în loturi strălucesc în scenarii cu loturi mici, mixuri mari sau prototipuri, oferind flexibilitate, control precis al temperaturii și costuri inițiale mai mici.
Factori precum stabilitatea temperaturii, timpul de schimbare, consumul de energie și integrarea liniei au impact asupra randamentului, eficienței și costului total de proprietate.
Alinierea tipului de cuptor cu volumul real de producție și mixul de produse este esențială pentru maximizarea eficienței, minimizarea defectelor și creșterea rentabilității investiției.
