Ridicarea la noi culmi: ridicarea mașinii de inspecție cu raze X PCB cu soluții I.C.T de ultimă generație

Mașină de inspecție cu raze X PCB -800x200

În lumea producției de electronice avansate, importanța Mașini de inspecție cu raze X PCB nu poate fi exagerat.Aceste mașini joacă un rol esențial în asigurarea calității, preciziei și fiabilității plăcilor de circuite imprimate (PCB).În acest capitol, prezentăm trei produse excepționale din această categorie: X-7100, X-7900 și X-9200.În timp ce fiecare model oferă caracteristici și capabilități unice, ele împărtășesc un set de avantaje comune care îi deosebesc pe piață.

Vă atrag vreo caracteristică a aparatului cu raze X de la I.C.T?

Rezoluție spațială și acuratețe a imaginilor excepționale

1. Obținând o rezoluție spațială remarcabilă de până la 5 μm, aceste aparate oferă o claritate de neegalat în imagini.

2. Cu o precizie minimă a imaginii de 76 μm, acestea oferă o precizie care îndeplinește cele mai exigente standarde din industrie.

Proiectare software intuitivă

1. Software-ul ușor de utilizat este proiectat cu o interfață de navigare vizuală.

2. Rezultatele inspecției sunt prezentate cu modele codate prin culori, facilitând identificarea rapidă și ușoară a caracteristicilor cheie.

Calculator de mașină de inspecție cu raze X PCB

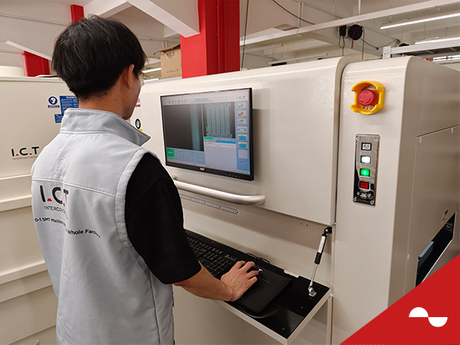

Mașină de inspecție cu raze X PCB Control PC și joystick

Servomotor al mașinii de inspecție cu raze X PCB

Servomotor pentru mașină de inspecție cu raze X PCB

Interacțiune eficientă cu utilizatorul

1. Utilizatorii pot opera mașinile fără probleme folosind fie un mouse, fie o pârghie de control.

2. Dispun de un sistem de măsurare cu o singură cheie pentru dimensiunea bulelor, rata de goluri și înălțimea de urcare a staniului.

Rotație de 360 de grade a platformei

1. Capacitatea platformei de a se roti la 360 de grade asigură o acoperire completă a inspecției.

2. În combinație cu unghiul de vizualizare maxim de 60 de grade al tubului cu raze X, nu există puncte moarte în timpul inspecției.

Tubul mașinii de inspecție cu raze X PCB

Mașină de inspecție cu raze X PCB Panou plat

Capacitate de inspectare a loturilor

Aceste mașini excelează în testarea loturilor, sporind semnificativ eficiența prin identificarea eficientă a produselor defecte.

Precizie ridicată în testele repetitive

Cu repetabilitatea lor ridicată, aceste mașini îndeplinesc standardele stricte CPK cerute de clienți.

Standarde înalte de siguranță

Produsele noastre au primit certificări precum certificatul european CE, Sistemul internațional de management al calității ISO și certificatul cu raze X AERB, asigurându-le siguranța și conformitatea cu standardele globale.

Respectarea standardelor de siguranță

Cutia de control al mașinii de inspecție cu raze X PCB

Cazul de detectare a mașinii de inspecție cu raze X I.C.T PCB:

LED-ul de detectare a mașinii de inspecție cu raze X PCB

LED

Mașină de inspecție cu raze X PCB Detectare bule BGA

BGA Bubble

Bile de lipit BGA

Mașină de inspecție cu raze X PCB Detectare delimitare fir de aur

Delimitarea firului de aur

Firul IC de detectare a mașinii de inspecție cu raze X PCB

Fir IC

Linie LC de detectare a mașinii de inspecție cu raze X PCB

Linia LC

Mini LED de detectare a mașinii de inspecție cu raze X PCB

Semiconductor

Mini LED

O privire mai atentă la aparatele de inspecție cu raze X PCB ale I.C.T

Când vine vorba de mașini de inspecție cu raze X PCB, I.C.T oferă o gamă de soluții de ultimă oră, fiecare adaptată pentru a răspunde nevoilor diverse ale producătorilor de electronice.În acest capitol, vă vom prezenta diferențele dintre cele trei modele excepționale ale noastre: X-7100, X-7900 și X-9200.Gândiți-vă la el ca fiind ghidul dumneavoastră pentru a alege partenerul perfect pentru inspecția PCB.

X-7100: Mașină de inspecție cu raze X PCB cu precizie redefinită

Precizia imaginii: Cu o precizie impresionantă a imaginii de 85 μm și o rezoluție care poate ajunge la 5 μm, X-7100 stabilește un standard ridicat pentru precizie.

Mărire: Se mândrește cu o mărire maximă de 200x, asigurând inspecții detaliate.

Sursa de raze X: Echipat cu un tub închis de 90 kV, folosind renumitul brand japonez Hamamatsu.

Dimensiunea platformei: Adăpostind 540*540 mm, această mașină versatilă se potrivește nevoilor de inspecție ale majorității produselor electronice.

Trimite o anchetă

X-7900: Mașină de inspecție cu raze X pentru PCB cu precizie ridicată

Precizia imaginii: X-7900 ridică ștacheta cu o precizie a imaginii de 76μm și o rezoluție remarcabilă până la 3μm.

Mărire: Capabil să mărească de până la 450 de ori, oferă un nivel mai ridicat de precizie.

Strălucire cu ecran plat: Dispunând de o rezoluție a ecranului plat de 1648*1644px, alimentat de marca DRTECH din Coreea de Sud.

Sursa de raze X: La fel ca X-7100, folosește renumita tehnologie cu tuburi închise de la Hamamatsu la 130 kV.

Flexibilitatea platformei: Platforma de 540*540 mm se poate roti la 360 de grade, asigurând o inspecție completă, fără unghi mort.

Trimite o anchetă

Mașină de inspecție cu raze X PCB X-9300

X-9200: Mașină de inspecție cu raze X PCB cu precizie redefinită

Precizia imaginii: Potrivirea X-7900 cu o precizie a imaginii de 76μm, dar cu o rezoluție uluitoare de până la 1μm.

Mărire: Mergând peste și mai mult, poate mări imaginile de până la 2500 de ori, oferind o precizie de neegalat.

Panou plat superior: Folosind marca ERE din Coreea de Sud pentru panoul plat și utilizând un tub de proiecție de 110 kV pentru sursa de raze X.

Sistem motor avansat: Echipat cu un sistem servomotor pentru mișcări precise.

Platformă spațioasă: Dispunând de o platformă extinsă de 690*685 mm care, la fel ca frații săi, se poate roti la 360 de grade pentru inspecții amănunțite.

Trimite o anchetă

Întrebări frecvente (FAQs)

Întrebarea 1: Ce este o mașină de inspecție cu raze X PCB și cum poate beneficia fabricile SMT sau PCBA?

Răspuns: O mașină de inspecție cu raze X este un echipament sofisticat conceput pentru testarea nedistructivă a plăcilor de circuite imprimate (PCB).Utilizează razele X pentru a pătrunde și a vizualiza structurile interne ale PCB-urilor.Aceste mașini sunt de neprețuit în fabricile SMT (Surface Mount Technology) și PCBA (Printed Circuit Board Assembly), deoarece asigură calitatea și fiabilitatea componentelor electronice prin detectarea defectelor, cum ar fi probleme de lipire, fisuri ascunse și goluri, care pot fi invizibile pentru cu ochiul liber.

Întrebarea 2: De ce cele trei modele cu raze X ale I.C.T nu includ tehnologia cu tub deschis?

Răspuns: I.C.T alege să nu încorporeze tehnologia cu tub deschis în aparatele noastre cu raze X.Această decizie se bazează pe faptul că în prezent nu există furnizori autohtoni în China care să ofere tehnologie cu tub deschis care să se potrivească cu calitatea și performanța furnizorilor străini.Bazarea pe importuri ar crește semnificativ costurile de producție, făcând echipamentul mai puțin rentabil pentru clienții noștri în comparație cu dispozitivele străine cu raze X cu tub deschis.

Întrebarea 3: Care sunt diferențele dintre tubul deschis, tubul închis și tubul de proiecție la aparatele cu raze X?

Răspuns: Acești termeni se referă la tipul de sursă de raze X utilizată în mașini:

Tub deschis: Acest tip de sursă de raze X este externă camerei de inspecție, permițând înlocuirea și întreținerea ușoară.Oferă o flexibilitate ridicată și este utilizat în mod obișnuit în cercetare și aplicații de vârf.
Tub închis: sursa de raze X este închisă în camera de inspecție, oferind o siguranță sporită.Este adesea folosit în medii industriale și de producție.
Tub de proiecție: Aceasta este o sursă specializată de raze X utilizată pentru aplicații specifice, cum ar fi scanarea CT 3D.Oferă control precis asupra fasciculelor de raze X pentru imagini detaliate.

Decizia I.C.T de a exclude tehnologia cu tub deschis se datorează considerentelor menționate la întrebarea 2. Prioritizăm furnizarea de soluții de înaltă calitate, rentabile clienților noștri, iar tehnologia noastră cu tub închis se aliniază acestui angajament.
