În domeniul electronicii de putere care progresează rapid, lipirea prin reflux joacă un rol critic în asamblarea dispozitivelor de control al puterii, cum ar fi invertoarele, sursele de alimentare și sistemele de vehicule electrice (EV). Aceste componente sunt esențiale în gestionarea conversiei și distribuției energiei, adesea în aplicații de mare putere.
Cu toate acestea, provocările asociate cu lipirea prin reflow pentru electronica de putere PCBA (Printed Circuit Board Assembly) sunt substanțiale datorită cerințelor unice ale componentelor de putere.
Acest articol discută provocările majore de lipire prin reflow cu care se confruntă electronicele de putere, inclusiv managementul termic, deformarea PCB-ului, defecte de lipire și optimizarea profilurilor de temperatură.
În plus, vom explora tehnici avansate și integrarea automatizării și controlului calității pentru a îmbunătăți procesul de lipire prin reflow pentru electronica de putere.
Electronica de putere implică adesea componente de mare putere, cum ar fi semiconductori de putere și condensatoare mari, care tind să aibă o masă termică mare. Aceasta înseamnă că durează mai mult să se încălzească și să se răcească în comparație cu componentele mai mici. În lipirea prin reflow, obținerea unei încălziri uniforme pe întregul PCB este crucială. Prezența componentelor cu masă termică ridicată poate provoca încălzire neuniformă, ceea ce duce la variații de temperatură localizate care pot compromite integritatea îmbinării de lipit.
Acest lucru este deosebit de problematic atunci când aveți de-a face cu componente delicate care sunt sensibile la căldură excesivă, făcând controlul uniform al temperaturii esențial pentru lipirea de înaltă calitate.
O altă provocare termică în lipirea prin reflow PCBA a electronicii de putere este riscul de șoc termic. Gradienții termici mari creați în timpul fazelor de încălzire și răcire ale lipirii prin reflow pot determina extinderea și contractarea componentelor la viteze diferite. Această diferență de expansiune poate duce la fisurarea sau fracturarea componentelor, în special în modulele de mare putere care au design complexe.
În plus, îmbinările de lipit se pot defecta dacă schimbarea temperaturii este prea rapidă. Gestionarea profilurilor termice și reducerea probabilității de șoc termic este esențială pentru asigurarea fiabilității și performanței pe termen lung.

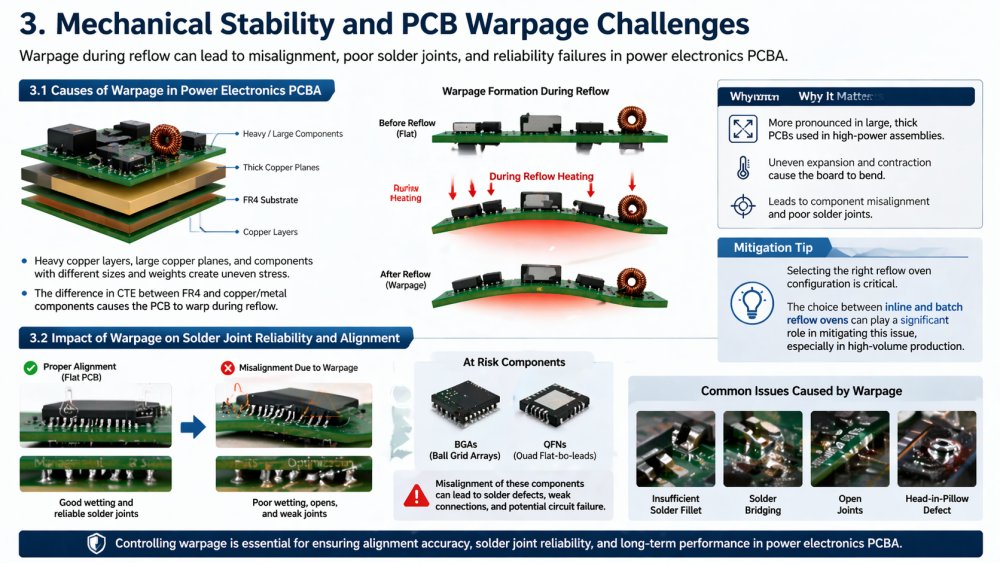

PCB-urile electronice de putere au adesea straturi grele de cupru, planuri mari de cupru și o varietate de componente cu dimensiuni și greutăți diferite. Diferența dintre coeficienții de dilatare termică (CTE) dintre materialul PCB (de obicei FR4) și cuprul sau alte componente metalice poate provoca deformarea PCB. Deformarea are loc pe măsură ce PCB-ul este supus căldurii procesului de reflow și poate duce la nealinierea componentelor, care, la rândul său, duce la îmbinări de lipire slabe.
Deformarea este mai pronunțată la ansamblurile de mare putere, unde dimensiunea și grosimea PCB-ului sunt mai mari pentru a găzdui componente grele.
Deformarea poate afecta semnificativ alinierea componentelor în timpul procesului de lipire prin reflow, care, la rândul său, afectează calitatea îmbinării lipirii. Componentele nealiniate sunt predispuse la umezire slabă, ceea ce duce la îmbinări de lipire nesigure.
Alegerea dintre cuptoarele cu reflow în linie și batch poate juca un rol semnificativ în atenuarea acestei probleme, în special în producția de volum mare.'
De exemplu, componente precum BGA (Ball Grid Arrays) și QFN (Quad Flat No-leads) sunt deosebit de sensibile la dezalinierea în timpul lipirii. Dacă componentele se schimbă din cauza deformarii PCB, îmbinările de lipit se pot forma incorect, ceea ce duce la conexiuni slabe care ar putea duce în cele din urmă la defecțiunea circuitului.

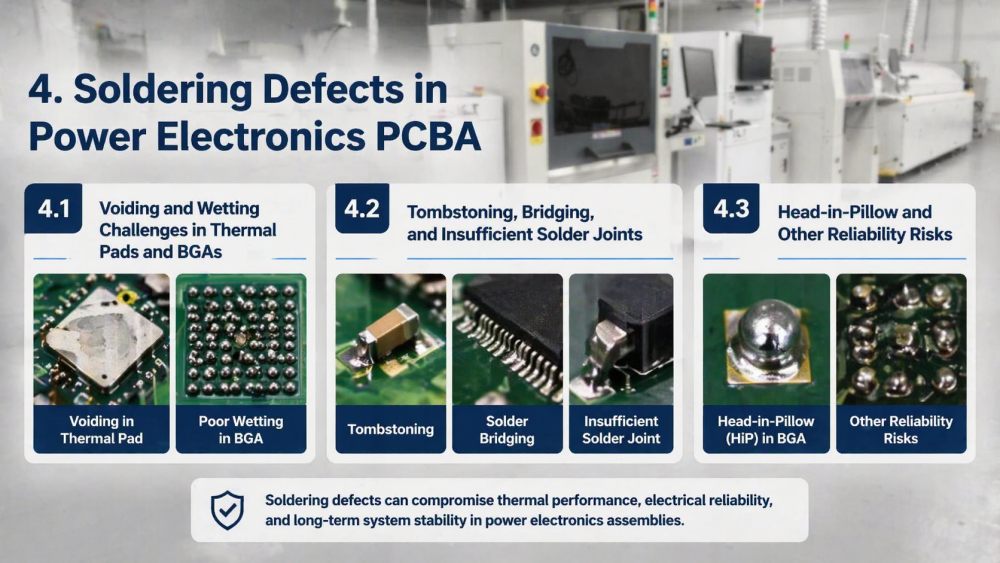

Golirea se referă la formarea de pungi de aer sub îmbinarea de lipit, care poate slăbi conexiunea. În PCBA electronice de putere, golirea este deosebit de comună în plăcuțele termice și BGA, unde zonele mari de contact tind să rețină aer în timpul procesului de lipire. Udarea inadecvată a acestor plăcuțe mari poate agrava și mai mult problema, deoarece lipirea nu reușește să adere complet la tampon, creând îmbinări slabe care afectează performanța termică și electrică. Asigurarea umezirii adecvate este esențială pentru îmbinările de lipire fiabile în ansamblurile electronice de putere.
Tombstoneing, un fenomen în care un capăt al unei componente se ridică de pe PCB în timpul lipirii, este o problemă comună în PCBA pentru electronice de putere. Acest lucru este adesea cauzat de încălzirea dezechilibrată sau de pasta de lipit insuficientă. În mod similar, puntea de lipire (conexiuni de lipire nedorite între cablurile adiacente) și îmbinările de lipire insuficiente (unde nu există suficientă lipire pentru a forma o îmbinare de încredere) sunt probleme comune care pot apărea din cauza aplicării inconsecvente a pastei de lipit sau a profilurilor de reflow incorecte. Aceste defecte reduc fiabilitatea globală a produsului și cresc probabilitatea defecțiunii.
Head-in-perna (HiP) este un alt defect observat frecvent în BGA și este cauzat de umezirea slabă a bilei de lipit. Acest defect apare atunci când bila de lipit nu reușește să umezească complet suportul, lăsând mingea suspendată peste tampon ca un „cap într-o pernă”.
Această condiție reduce rezistența conexiunii și poate duce la defecțiuni sub stres. Prezența HiP poate fi deosebit de dăunătoare în electronicele de putere de înaltă fiabilitate, unde conexiunile robuste sunt cruciale pentru stabilitatea sistemului.
Profilul de temperatură de reîncărcare joacă un rol esențial în asigurarea calității îmbinărilor de lipit și reducerea la minimum a defectelor. În PCBA pentru electronica de putere, optimizarea profilului de temperatură este critică datorită masei termice diferite a diferitelor componente.
Alegerea cuptorului potrivit cu reflux este crucială pentru a satisface aceste nevoi.
Etapa de preîncălzire trebuie să asigure o încălzire uniformă fără a solicita componentele, în timp ce faza de înmuiere permite uniformitatea termică înainte de atingerea vârfului de reflux. Faza de răcire trebuie să fie treptată pentru a preveni șocul termic.
Echilibrarea eficientă a tuturor acestor etape asigură că componentele de mare putere suferă stres termic minim, obținând îmbinări de lipire de înaltă calitate.
Odată cu utilizarea din ce în ce mai mare a lipiturii fără plumb, profilele de temperatură de reflux trebuie ajustate pentru a se adapta la temperaturile de topire mai ridicate ale acestor lipituri.
Selectarea cuptorului potrivit fără plumb este vitală pentru a face față acestor provocări. În plus, modelele de înaltă densitate prezintă adesea componente care sunt strânse împreună, complicând și mai mult procesul de încălzire.
Pentru a obține rezultate consistente de lipire, profilele trebuie reglate pentru a ține cont de complexitatea crescută a acestor proiecte.

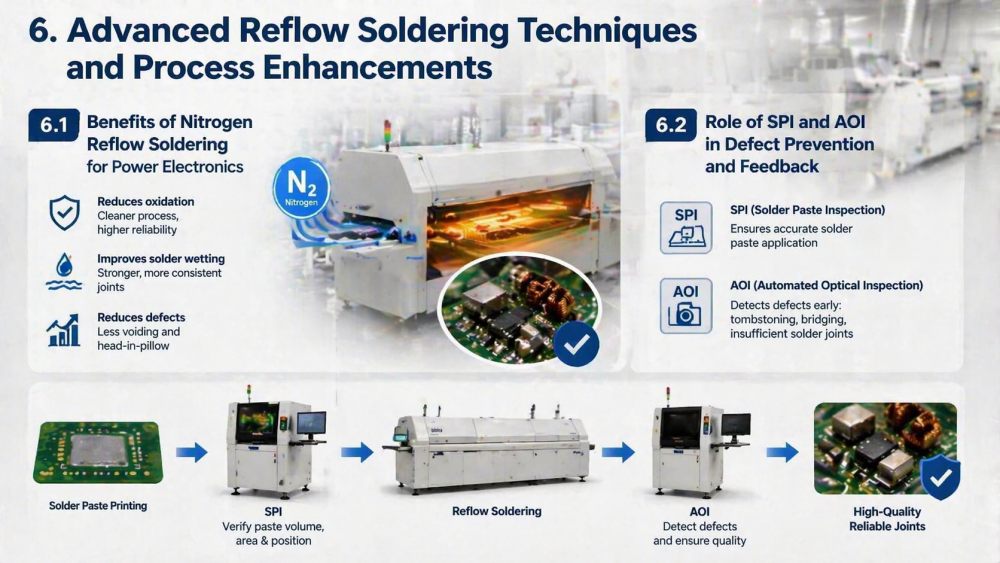

Lipirea prin reflow cu azot a apărut ca o soluție valoroasă pentru PCBA pentru electronice de putere datorită capacității sale de a reduce oxidarea și de a îmbunătăți umezirea lipitului. Mediul de azot previne formarea de oxizi pe componente și plăcuțe de lipit, asigurând îmbinări de înaltă calitate.
Pentru electronicele de putere cu componente de înaltă densitate și cerințe critice de performanță, refluxul de azot oferă o fiabilitate sporită prin îmbunătățirea consistenței îmbinărilor de lipit și reducerea defectelor precum golirea și capul în pernă.
Inspecția pastei de lipit (SPI) și inspecția optică automată (AOI) joacă un rol esențial în prevenirea defectelor și feedback în timp real în timpul procesului de lipire prin reflow.
SPI asigură aplicarea precisă a pastei de lipit, în timp ce AOI detectează defecte, cum ar fi piatra funcțională, formarea de punți și îmbinările de lipit insuficiente la începutul procesului.
Prin integrarea acestor sisteme de inspecție în procesul de reflow, producătorii pot minimiza defectele și pot îmbunătăți randamentul general al PCBA pentru electronice de putere.
Integrarea lipirii prin reflow cu sisteme de inspecție inline, cum ar fi SPI și AOI, permite producătorilor să realizeze controlul calității în timp real. Această integrare nu numai că asigură detectarea imediată a defectelor, dar permite și monitorizarea continuă a procesului.
Feedback-ul în timp real permite operatorilor să ajusteze rapid procesul, reducând șansele de defecte și îmbunătățind eficiența globală a producției.
Încorporarea sistemelor de monitorizare și trasabilitate în timp real a procesului în procesul de lipire prin reflow îmbunătățește stabilitatea procesului. Producătorii pot urmări fiecare aspect al procesului de producție, de la aplicarea pastei de lipit până la inspecția finală.
Acest lucru permite îmbunătățirea continuă, deoarece operatorii pot identifica modele, pot implementa acțiuni corective și pot preveni reapariția defectelor.
Un studiu de caz al ansamblurilor invertoare de mare putere ilustrează modul în care deformarea poate afecta alinierea componentelor și fiabilitatea îmbinărilor de lipit. Prin optimizarea profilurilor de temperatură și prin utilizarea etapelor de răcire controlate, compania a reușit să reducă semnificativ deformarea și să obțină îmbinări de lipire consistente. Acest lucru a dus la îmbunătățirea fiabilității produsului și a performanței în aplicații de mare putere.
Un alt studiu de caz demonstrează modul în care optimizarea profilurilor de temperatură și integrarea sistemelor AOI au condus la un randament îmbunătățit în producția de electronice de putere. Compania a observat o reducere semnificativă a defectelor, cum ar fi goluri, punți și îmbinări de lipire insuficiente, ceea ce a dus la o eficiență mai mare a producției și la costuri mai mici de reluare.
Pe măsură ce cererea pentru procese de fabricație ecologice crește, industria electronică explorează noi materiale care sunt atât durabile, cât și eficiente în aplicațiile de mare putere.
Progresele în materie de materiale, cum ar fi lipirea fără plumb cu performanță îmbunătățită, schimbă modul în care este efectuată lipirea prin reflow, cu accent pe reducerea impactului asupra mediului, menținând în același timp fiabilitatea ridicată.
Utilizarea sistemelor de profilare bazate pe inteligență artificială este în creștere, oferind un control mai precis asupra procesului de lipire prin reflow. Sistemele AI pot prezice fluctuațiile de temperatură, pot ajusta profilurile în timp real și pot îmbunătăți eficiența globală a producției.
Aceste inovații conduc la trecerea către procese de producție mai durabile și mai eficiente, contribuind în cele din urmă la creșterea electronicii de putere.
În concluzie, lipirea prin reflow în PCBA electronice de putere prezintă provocări unice, inclusiv managementul termic, deformarea PCB-ului și defecte de lipire. Cu toate acestea, cu progresele în optimizarea profilului de temperatură, lipirea prin reflow cu azot și inspecția automată, producătorii pot depăși aceste provocări și pot îmbunătăți fiabilitatea produsului. Pe măsură ce industria se îndreaptă către procese mai ecologice și profilare bazată pe inteligență artificială, viitorul lipirii prin reflow electronice de putere pare promițător, cu eficiență și durabilitate mai mari la orizont.
