Depanarea mașinii de ridicare și plasare SMT funcționează cel mai bine atunci când inginerii urmăresc calea defecțiunii de la material, alimentator, duză, viziune, program, suportul plăcii și starea mașinii în loc să modifice setările la întâmplare. Într-o linie SMT de mare viteză, o mică eroare poate apărea cât mai multe simptome: componentă respinsă, preluare ratată, piesa răsturnată, plasare deplasată, QFP deformată sau alarmă repetă a mașinii. O metodă bună de depanare separă cauza principală reală de defectul vizibil, reduce timpul de nefuncționare și protejează randamentul componentelor.
Acest ghid este scris ca o resursă pilon practic pentru inginerii de producție, tehnicienii de proces, managerii de linie SMT și proprietarii de fabrici care au nevoie de soluții clare de eroare a mașinilor SMT. Acesta conectează problemele obișnuite ale mașinii de plasare SMT cu verificări repetabile care pot fi utilizate pe diferite mărci de echipamente de plasare. De asemenea, creează un cadru pentru subiecte mai profunde, cum ar fi motivul pentru care o mașină SMT respinge o componentă, , cum se reduce respingerea componentelor SMT și risipa de materiale , , , defectele comune de plasare SMT, , soluții de eroare de recunoaștere a vederii SMT , , , schimbarea componentei în timpul plasării SMT ..
Cuprins
O mașină de plasare este doar o parte a procesului SMT. Un defect care apare în etapa de plasare poate proveni din ambalarea componentelor, indexarea alimentatorului, uzura duzelor, înălțimea pastei de lipit, suportul plăcii, datele software, iluminarea sau controlul mediului. Din acest motiv, prima regulă de depanare este simplă: nu ajusta cinci lucruri deodată. Schimbați o variabilă, înregistrați rezultatul și păstrați istoricul liniei de urmărire.
Operatorii descriu adesea probleme diferite cu aceleași cuvinte. „Respingere” poate însemna că mașina a respins componenta după inspecția vizuală. „Drop” poate însemna că piesa a fost aleasă corect, dar pierdută înainte de plasare. „Lipsă” poate însemna că duza nu a ales niciodată componenta sau poate însemna că componenta a fost plasată, dar ulterior pierdută în timpul refluxării sau manipulării. Inginerul ar trebui să identifice mai întâi punctul exact în care are loc defecțiunea: preluare, transport, recunoaștere, plasare, inspecție după plasare sau inspecție finală.
O defecțiune adevărată a mașinii se repetă în mod normal în condiții stabile. O defecțiune a procesului se modifică în funcție de material, de configurare, de schimbare, de umiditate, de starea de întreținere sau de manipularea operatorului. De exemplu, un rulment uzat al axei Z poate cauza o presiune instabilă de plasare pe multe produse, în timp ce o setare slabă a pasului alimentatorului poate afecta doar un număr de piesă. Un PCB deformat poate provoca o schimbare a pasului fin doar într-o zonă a panoului, în timp ce o duză incorectă poate provoca o preluare slabă pentru fiecare bobină a aceluiași pachet.
Depanarea fiabilă este aliniată cu disciplina generală de asamblare a electronicii. Standarde precum IPC J-STD-001 și IPC-A-610 sunt referințe utile, deoarece ajută echipele să conecteze manopera de asamblare, acceptabilitatea și limbajul defectelor. Ele nu înlocuiesc manualul mașinii, dar ajută la menținerea consecvenței raționamentului inspecției.

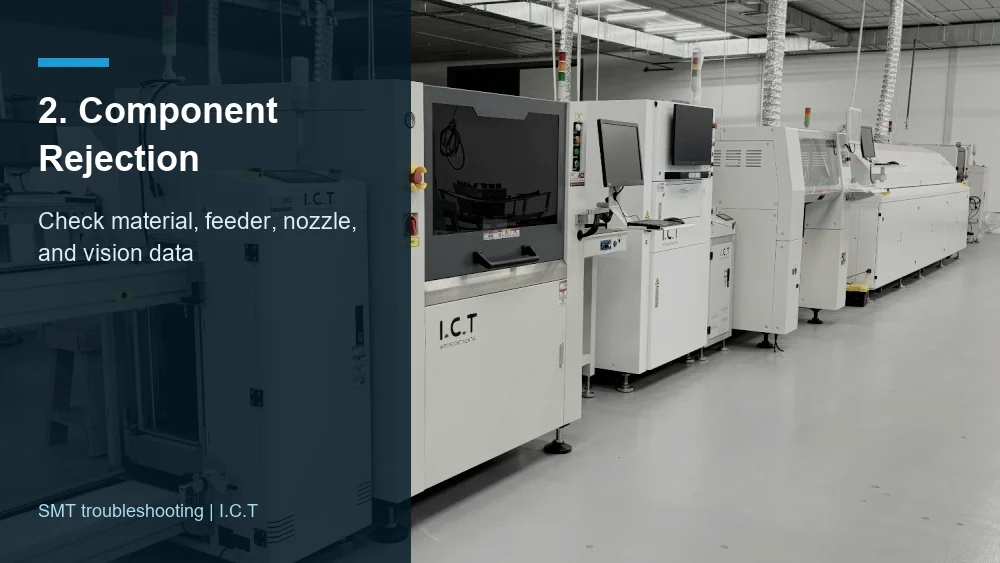

Respingerea componentelor este una dintre cele mai vizibile probleme ale mașinii de plasare SMT, deoarece creează în mod direct deșeuri de material și întreruperi ale liniei. Respingerea poate apărea atunci când mașina nu poate alege componenta, nu o poate recunoaște, o găsește în afara toleranței sau decide că orientarea componentei nu se potrivește cu biblioteca programată.
Cele mai frecvente cauze includ date incorecte ale componentelor, prag de vedere slabă, rețetă de iluminare greșită, buzunar deteriorat pentru bandă, indexare instabilă a alimentatorului, nepotrivire a duzei, vârf murdar al duzei, vid slab, variația pachetului de componente și definirea greșită a polarității. Manipularea componentelor sensibile la umiditate poate conta, de asemenea. Dacă o componentă absoarbe umezeala sau este depozitată incorect, pot apărea defecte ulterioare după refluxare, așa că inginerii ar trebui să ia în considerare și reguli de manipulare precum JEDEC J-STD-033 pentru controlul dispozitivului sensibil la umiditate/reflux.
Un obicei periculos este extinderea toleranței vizuale până când alarma dispare. Acest lucru poate îmbunătăți producția pe termen scurt, dar poate permite o plasare proastă, o rotație greșită sau o componentă deteriorată în produs. O metodă mai bună este ajustarea toleranței numai după confirmarea variației reale a componentei și a capacității de proces. Aparatul ar trebui să protejeze calitatea, nu pur și simplu să funcționeze în liniște.
O echipă practică ar trebui să construiască o listă de verificare pentru reducerea respingerii: verificați calibrarea alimentatorului, curățați și inspectați duzele, confirmați dimensiunile pachetului, revizuiți imaginea vizuală, verificați coordonatele de preluare, inspectați traseul benzii și comparați valoarea vidului cu linia de bază normală. Acest lucru susține subiectul ulterioară despre cum să reduceți respingerea componentelor SMT și risipa de material , deoarece economisirea materialului depinde de controlul cauzei principale, nu doar de reacția operatorului.

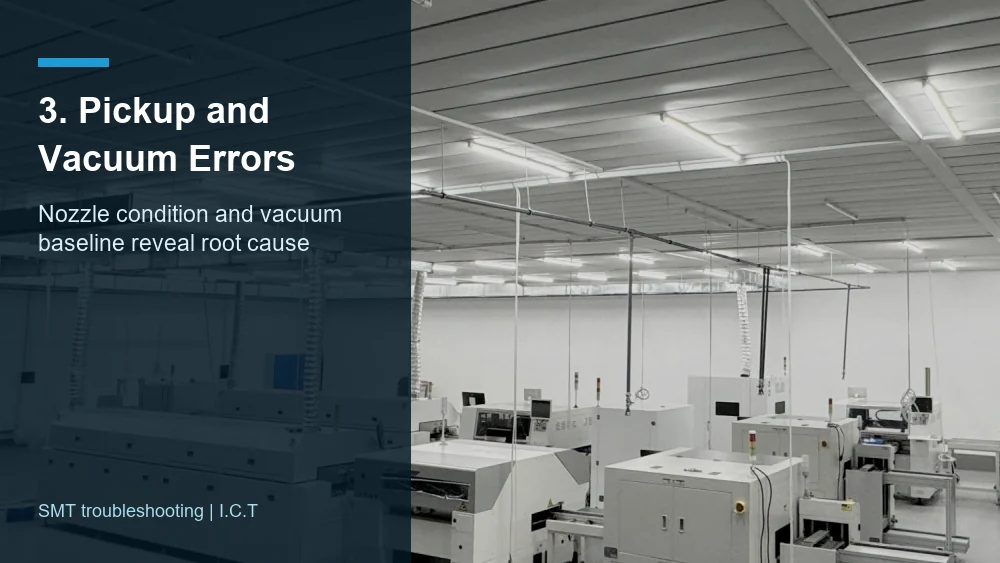

Erorile de preluare se află în centrul multor soluții de eroare a mașinii SMT. Dacă componenta nu este aleasă curat, fiecare pas ulterior devine instabil. O piesă poate fi respinsă de vedere, scăpată în timpul mișcării capului, plasată cu decalaj sau răsturnată deoarece pickup-ul în sine a fost slab.
Duza trebuie să se potrivească cu dimensiunea componentei, suprafața, greutatea și zona de preluare. O duză prea mică poate să nu țină componenta în siguranță. O duză prea mare poate atinge cablurile, marginile buzunarelor de bandă învecinate sau elementele componente care nu ar trebui să fie contactate. Vârfurile duzelor uzate, crăpate, blocate sau contaminate pot crea o defecțiune intermitentă care este dificil de urmărit, deoarece linia poate funcționa normal câteva minute înainte ca eroarea să revină.
O bună practică este să inspectați duza sub mărire, să curățați vârful, să confirmați ID-ul duzei în program și să comparați defecțiunile după numărul duzei. Dacă aceeași eroare urmează o duză pe diferite componente, înlocuiți sau recalibrați acea duză. Dacă toate duzele prezintă o captare instabilă, verificați sursa de vid, filtrele, furtunurile, etanșarea capului și starea de întreținere a mașinii.
O componentă ratată, scăpată sau răsturnată se întâmplă adesea atunci când duza nu poate ține în siguranță piesa de la preluare până la plasare, așa că inginerii ar trebui să verifice împreună etanșarea duzei, răspunsul la vid, înălțimea de preluare și prezentarea alimentatorului.
Vidul nu este doar o valoare de alarmă; este un semnal de proces. O valoare scăzută poate indica calea aerului blocată, duză cu scurgeri, suprafață de preluare slabă, eroare de prezentare a alimentatorului, înălțime de preluare incorectă sau componentă deteriorată. O valoare care se modifică între role poate indica o variație a ambalajului. O valoare care se modifică după mai multe ore de producție poate indica contaminarea sau deviația termică.

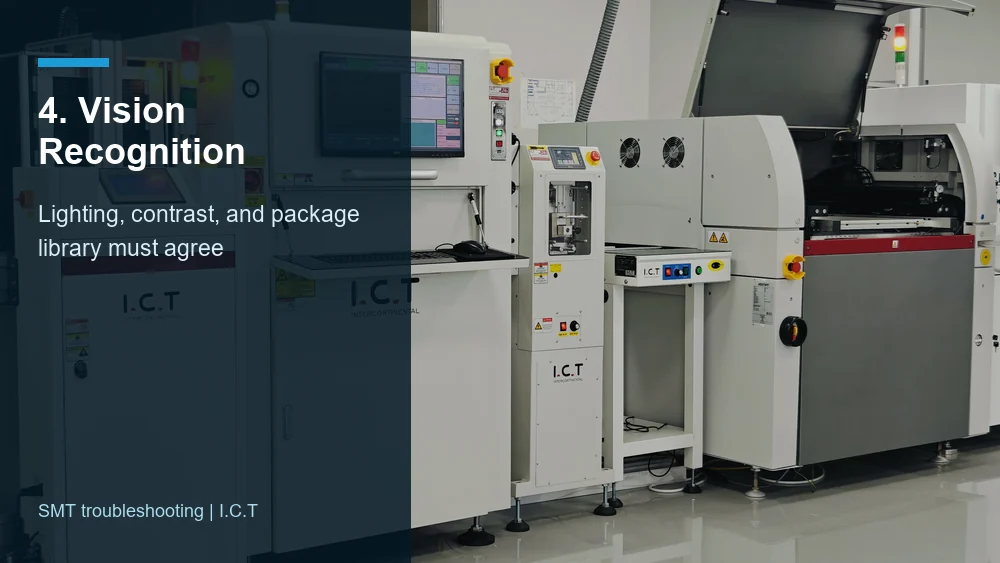

Recunoașterea vederii este puternică, dar poate judeca doar ceea ce camera, iluminarea și biblioteca de componente îi permit să vadă. Când vederea eșuează, cauza principală poate fi optică, mecanică, legată de materiale sau de date. Cei mai buni depanatori privesc mai întâi imaginea, nu doar codul de alarmă.
Multe cazuri de eroare de recunoaștere a vederii SMT provin din contrastul slab între marginea componentei și fundal. Suprafețele reflectorizante, corpul negru al componentei, pachetul transparent, scutul metalic, forma ciudată a plumbului sau semnul inconsecvent pot deruta algoritmul. Dacă imaginea camerei este clară pentru ochiul uman, dar instabilă pentru aparat, este posibil ca parametrii de recunoaștere să aibă nevoie de o rafinare. Dacă imaginea în sine este slabă, verificați iluminarea, curățarea obiectivului, calibrarea camerei și prezentarea componentelor.
Datele din biblioteca pachetului trebuie să reflecte componenta reală. Mărimea corpului, numărul de cabluri, marcajul de polaritate, definiția centrului, grosimea și punctul de preluare influențează recunoașterea. O bibliotecă copiată dintr-o componentă similară poate rula pentru un pachet simplu, dar eșuează când toleranța este strânsă. Inginerii ar trebui să compare desenul componentelor, eșantionul real și imaginea mașinii înainte de a schimba pragurile.
Erorile de vedere nu sunt întotdeauna cauzate de cameră. Praful, contaminarea, depozitarea necorespunzătoare, plumbul îndoit, atracția statică și manipularea brutală pot schimba modul în care componenta se așează în buzunar sau apare sub lentilă. Producția de electronice ar trebui, de asemenea, să controleze riscul electrostatic. Cadrul ANSI/ESD S20.20 de la Asociația ESD este o referință utilă pentru construirea unui program de control ESD în jurul dispozitivelor electronice sensibile.
Când apare refuzul vizual, verificați dacă problema a început după schimbarea materialului, manipularea operatorului, îndepărtarea uscată a dulapului, încărcarea alimentatorului sau schimbarea mediului. Viitorul articol de cluster despre erorile de recunoaștere a vederii SMT: cauzele și soluțiile pot merge mai adânc în imaginile camerei, strategia de iluminare și reglarea bibliotecii, dar regula pilonului este clară: nu tratați niciodată vederea ca pe o pagină de setare izolată.

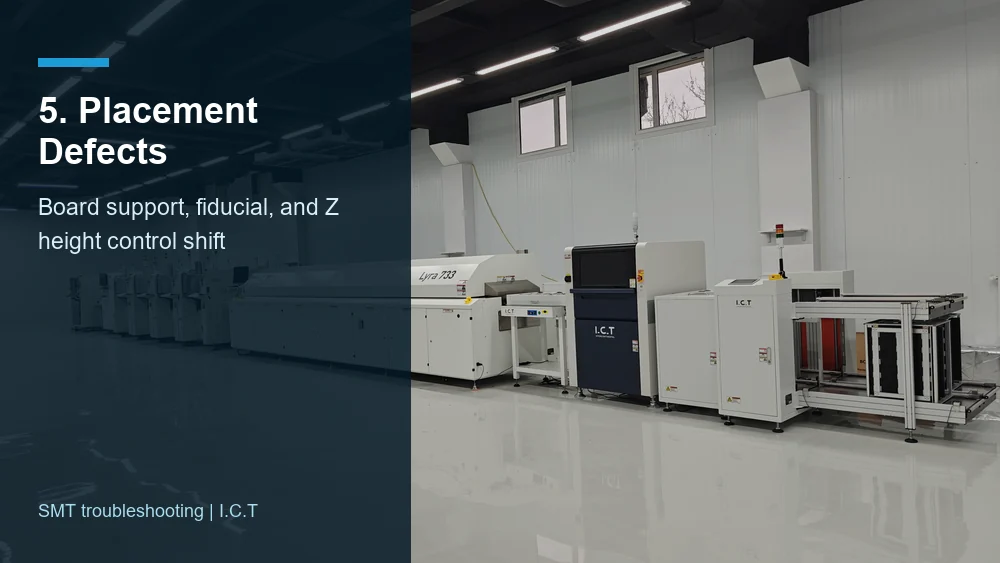

Defectul de plasare apare adesea ca decalaj, înclinare, tendință de piatră funerară, rotație greșită, presiune de montare insuficientă sau componentă așezată în afara zonei suportului. Unele sunt probleme de plasare a mașinii, în timp ce altele provin de la tipărirea pastei de lipit, suportul PCB, profilul de reflux sau designul componentelor. Calea de depanare ar trebui să conecteze datele de plasare cu inspecția din aval.
Mișcarea plăcii este o cauză obișnuită a nealinierii componentelor în timpul plasării în plasarea SMT. Dacă PCB-ul este subțire, mare, deformat, slab fixat sau insuficient susținut, capul de plasare poate împinge placa în jos și poate crea decalaj. Recunoașterea fiduciară slabă poate, de asemenea, să modifice întreaga hartă de plasare. Înainte de a schimba coordonatele componentelor, verificați lățimea transportorului, starea clemei, poziția știftului de susținere, planeitatea plăcii, curățenia de referință și suportul local al panoului.
Presiunea de amplasare și înălțimea Z ar trebui, de asemenea, revizuite. Prea multă forță poate strânge componenta în pastă, poate crea pete sau poate deplasa componenta de așchii mici. Prea puțină forță poate lăsa o componentă să stea sus și vulnerabilă la mișcare înainte de reflux. Valoarea corectă depinde de pachet, duză, depozit de pastă, starea plăcii și capacitatea mașinii.
Nu toate defectele observate după AOI sunt cauzate de mașina de plasare. Volumul slab al pastei de lipit, înfundarea șablonului, contaminarea tamponului, dezechilibrul termic și profilul de refluere pot produce defecte care par legate de plasare. O echipă disciplinată compară datele SPI, coordonatele de plasare, imaginea AOI și rezultatul reflow. Dacă SPI arată o pastă slabă înainte de plasare, reparați mai întâi imprimarea. Dacă imaginea de plasare este corectă, dar componenta se mișcă după refluxare, verificați lipirea, designul tamponului, profilul termic și geometria componentei.
Aici defectele obișnuite de plasare a SMT și modul de remediere a acestora devin un subiect util al articolului de asistență. Articolul pilon ar trebui să-i ghideze pe cititori să se gândească la întreaga linie SMT în loc să învinovățească o mașină prea repede.

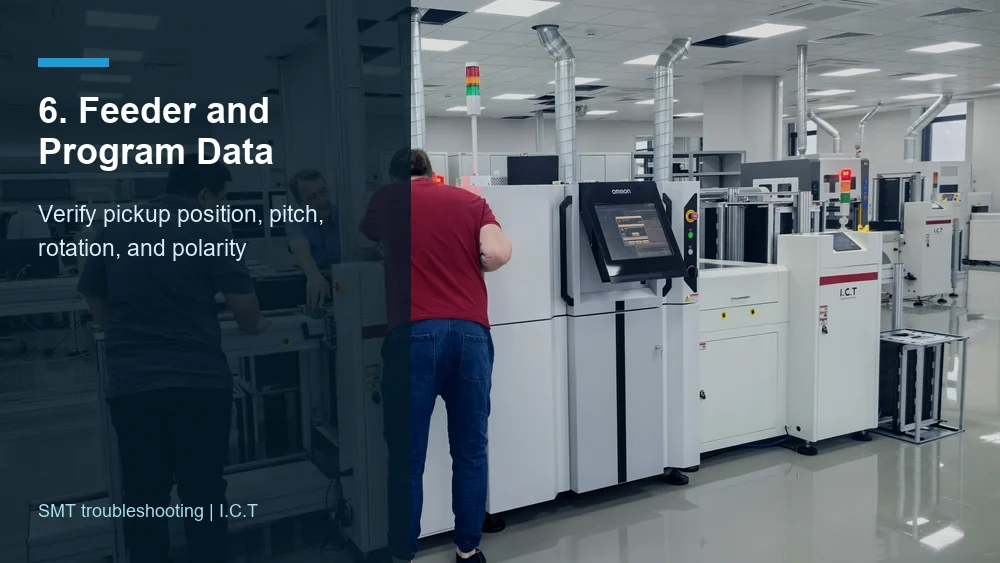

Problemele cu alimentatorul sunt adesea simple, dar costisitoare. O poziție de preluare ușor greșită, un dispozitiv de alimentare uzat, o tensiune slabă a benzii, un traseu deteriorat al benzii de acoperire sau un pas greșit al alimentatorului pot crea respingere repetată, preluare ratată sau unghi instabil al componentei. Deoarece erorile de alimentare pot arăta ca erori de duză sau de vedere, diagnosticarea alimentatorului trebuie să fie sistematică.
Începeți prin a urmări punctul de prezentare a componentei. Componenta trebuie să ajungă centrată, nivelată și stabilă la locul de preluare. Dacă este deplasată în interiorul buzunarei benzii, ridicată de banda de acoperire, înclinată sau nu este complet indexată, duza poate aspira aer, atinge marginea buzunarului sau ridică componenta într-un unghi. Calibrarea alimentatorului, ghidajul benzii, tensiunea bobinei, unghiul de îndepărtare a benzii de acoperire și setarea pasului trebuie verificate înainte de a schimba toleranța de vedere.
Pentru o componentă pasivă cu pas fin sau mic, chiar și o mică eroare în poziția de preluare a alimentatorului poate crea o pierdere mare de randament. Viitorul articol despre depanarea erorilor de poziție de preluare a alimentatorului SMT ar trebui să extindă acest lucru în verificări practice ale alimentatorului, dar regula de bază este să verificați prezentarea fizică înainte de a ajusta software-ul.
Erorile de program pot crea unele dintre cele mai confuze soluții de eroare a mașinii SMT, deoarece aparatul poate face exact ceea ce i s-a spus să facă. Rotirea greșită, alocarea greșită a duzei, înălțimea greșită a pachetului, punctul de preluare greșit, slotul de alimentare greșit sau marcajul de polaritate greșit pot crea defecte în timp ce hardware-ul este sănătos.

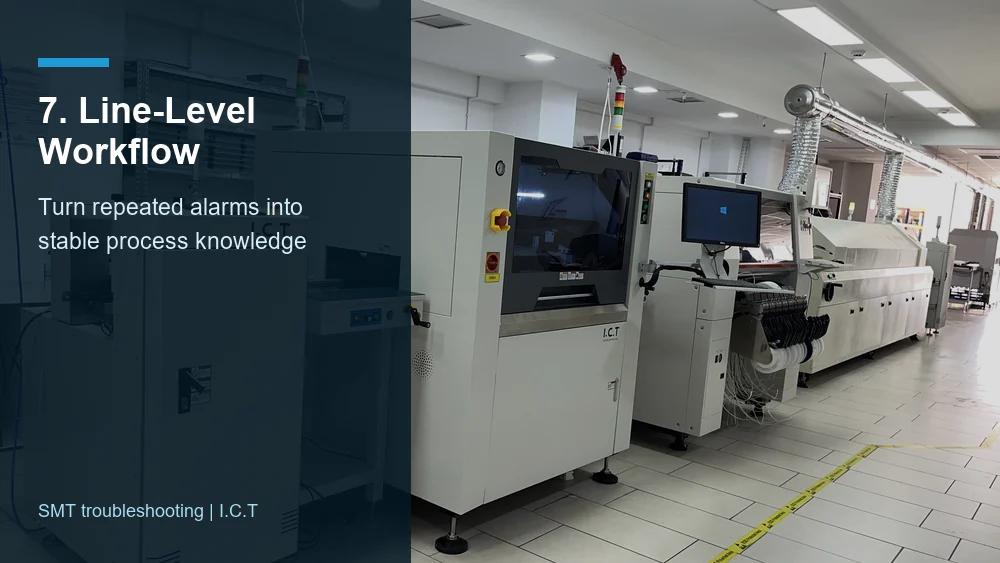

O linie SMT puternică necesită mai mult decât soluții rapide. Are nevoie de un flux de lucru care transformă fiecare alarmă repetată într-o mai bună cunoaștere a procesului. Acest lucru este important în special pentru producătorii care desfășoară producție cu amestecuri mari, schimburi frecvente sau produse specifice clientului. Scopul nu este doar de a reporni mașina; este pentru a preveni revenirea aceleiași probleme săptămâna viitoare.
Următoarea ordine funcționează bine pentru majoritatea problemelor cu mașina de plasare SMT:
Confirmați punctul exact de defecțiune: ridicare, transport, viziune, plasare sau inspecție.
Verificați dacă eroarea urmează componenta, alimentatorul, duza, capul, poziția PCB sau programul.
Examinați jurnalul mașinii, imaginea respinsă, valoarea vidului, poziția alimentatorului și istoricul duzelor.
Inspectați ambalajul materialului, orientarea componentelor, buzunarul benzii și traseul benzii de acoperire.
Verificați selecția duzei, curățenia, uzura și linia de bază a vidului.
Examinați imaginea camerei, iluminarea, biblioteca de pachete și toleranța de recunoaștere.
Verificați suportul plăcii, recunoașterea fiduciară, starea clemei și presiunea de plasare.
Confirmați CAD, BOM, masa de alimentare, polaritatea, rotația și aprobarea primului articol.
Faceți o modificare controlată, apoi înregistrați rezultatul.
Fabricile care documentează simptomele defectelor, cauza principală, acțiunile corective și planul de prevenire construiesc un proces mai stabil în timp. O bază de date simplă cu probleme recurente ale duzei, alimentatorului, componentelor și pachetului poate reduce timpul de nefuncționare în timpul schimbării viitoare. De asemenea, îi ajută pe noii operatori să învețe mai repede.
ICT sprijină clienții cu soluții unice SMT și de producție electronică, inclusiv analiza cererii, planificarea liniilor, echipamente de producție, instruire, asistență operațională, optimizarea proceselor și ajustarea. Pe baza catalogului companiei, ICT are o experiență de peste 25 de ani în producția de electronice și a susținut peste 1600 de clienți din 72 de țări. Pentru clienții care construiesc sau îmbunătățesc o linie SMT completă, acest tip de vizualizare integrată contează deoarece multe probleme de plasare sunt legate de condițiile procesului din amonte și din aval.

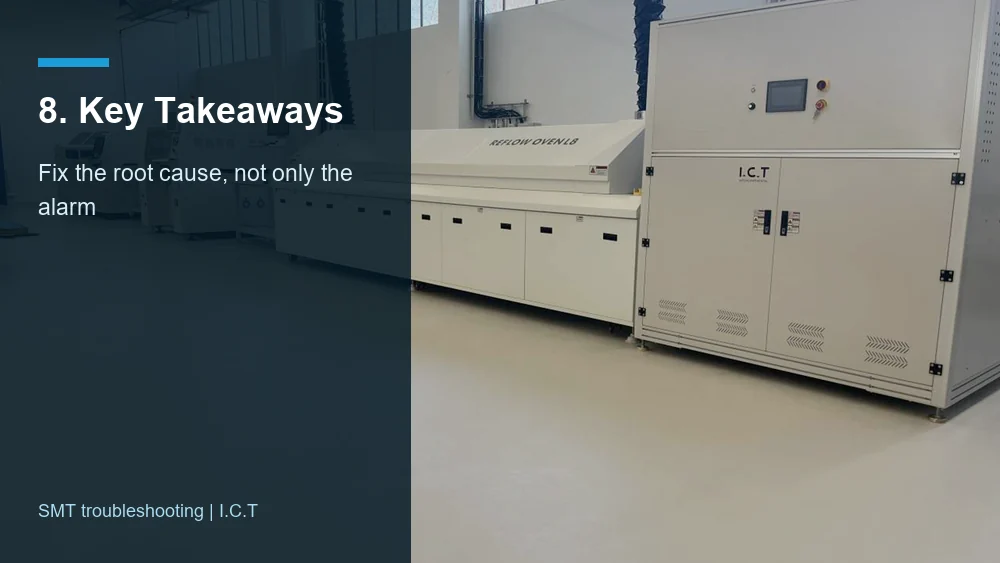

Începeți cu punctul de eșec real înainte de a schimba setările.
Nu extindeți toleranța de vedere până când nu sunt verificate datele despre material, alimentator, duză și bibliotecă.
Utilizați valoarea de vid ca semnal de diagnosticare, nu doar o alarmă.
Inspectați prezentarea alimentatorului înainte de a da vina pe capul de plasare.
Conectați defectul de plasare cu SPI, AOI, imprimare cu pastă de lipit, suport pentru plăci și reflow.
Utilizați standarde și referințe tehnice de încredere pentru a menține consecvența raționamentului calității.
Creați înregistrări de depanare, astfel încât fiecare defect să îmbunătățească controlul viitorului proces.
Pentru producătorii care se confruntă cu probleme repetate de respingere, ridicare, vedere, alimentare sau stabilitatea plasării, cel mai valoros pas următor este o revizuire calmă a întregului proces. O linie SMT bine planificată nu numai că plasează componente mai rapid; le oferă inginerilor vizibilitatea de a rezolva problemele cu încredere. ICT poate lucra cu producătorii de electronice pentru a revizui aspectul liniei, potrivirea echipamentelor, riscul de proces și asistența post-vânzare, astfel încât echipa de producție să poată trece de la reparații urgente la o producție stabilă.
Cea mai rapidă modalitate fiabilă este de a identifica stadiul exact în care are loc defecțiunea. Inginerii nu ar trebui să înceapă prin a schimba orbește toleranța de recunoaștere sau înălțimea de ridicare. În primul rând, verificați dacă componenta lipsește la ridicare, a căzut în timpul mișcării, a fost respinsă de vedere, a fost plasată greșit pe PCB sau a fost găsită defectă după reflux. Fiecare etapă indică o cauză principală diferită. O defecțiune de preluare duce de obicei la verificări ale alimentatorului, duzei, vidului sau prezentării benzii. Un respingere a vederii duce la imaginea camerei, iluminarea, datele pachetului și verificarea stării componentelor. O schimbare de plasare duce la verificarea suportului plăcii, a indicelui de referință, a înălțimii Z și a stării de lipire. Această pornire structurată economisește timp, deoarece împiedică ajustarea aleatorie.
O bobină poate părea corectă pentru un operator, dar totuși eșuează la inspecția mașinii. Componenta poate sta ușor rotită în buzunarul benzii, banda de acoperire poate perturba preluarea, corpul pachetului poate fi diferit de bibliotecă sau marcajul de polaritate poate fi greu de recunoscut de către cameră. Duza poate alege, de asemenea, componenta într-un punct slab, determinând ca camera de vedere să vadă înclinarea sau deplasarea. Inginerii ar trebui să compare imaginea de respingere a mașinii cu desenul real al componentei și un eșantion bine cunoscut. Dacă mașina respinge doar o singură poziție de alimentare, verificați calibrarea alimentatorului și mișcarea benzii. Dacă respinge aceeași piesă în diferite poziții, examinați biblioteca de pachete, iluminarea vizuală și variația componentelor.
Componenta ratată, scăpată sau răsturnată provine de obicei de la ridicarea instabilă. Fabrica trebuie să verifice dimensiunea duzei, uzura duzei, contaminarea, nivelul de vid, înălțimea de preluare, poziția alimentatorului, starea buzunarului benzii și suprafața componentei. Pentru o componentă de cip mic, un mic decalaj al pickupului poate determina ridicarea piesei la un unghi. Pentru o componentă mai mare, o duză prea mică poate să nu dețină suficientă suprafață. Pentru o componentă neregulată, este posibil ca punctul de preluare să fie necesar să se deplaseze la un centru de greutate stabil. Cea mai bună metodă este de a compara datele de eroare după duză, alimentator și tip de componentă. Dacă este întotdeauna implicată o duză, înlocuiți-o sau curățați-o. Dacă un alimentator este întotdeauna implicat, recalibrați-l. Dacă este întotdeauna implicat un pachet, verificați datele pachetului și manipularea materialelor.
Setările de vedere pot rezolva unele probleme de recunoaștere, dar nu ar trebui folosite pentru a ascunde probleme mecanice sau materiale. Dacă imaginea camerei nu este clară, iluminarea, curățenia lentilelor și calibrarea trebuie revizuite. Dacă imaginea este clară, dar aparatul respinge o componentă bună, este posibil ca biblioteca de pachete sau toleranța să aibă nevoie de ajustare. Cu toate acestea, dacă componenta ajunge înclinată, contaminată, deteriorată sau decentrată din cauza problemelor de alimentare sau de preluare, modificarea setărilor de vedere tratează doar simptomul. O bună depanare verifică mai întâi starea fizică, apoi reglează parametrii de recunoaștere pe baza variației reale a componentelor și a cerințelor de calitate.
Asistența profesională este valoroasă atunci când aceeași eroare revine după verificări de bază, când mai multe mașini prezintă defecte asociate, când introducerea unui produs nou creează un randament instabil sau când echipa nu poate separa defecțiunea mașinii de defecțiunea procesului. Un furnizor cu experiență completă poate revizui împreună potrivirea echipamentelor, configurarea alimentatorului, strategia duzei, datele programului, imprimarea pastei de lipit, suportul plăcii, refluxarea, inspecția și instruirea operatorului. Această viziune mai largă este utilă în special pentru fabricile care construiesc o nouă linie SMT sau își modernizează capacitatea de producție. În loc să rezolve o alarmă la un moment dat, producătorul poate îmbunătăți structura procesului din spatele alarmei.
