Erorile de recunoaștere a vederii SMT apar atunci când sistemul camerei nu poate identifica corect poziția, forma, polaritatea sau orientarea unei componente. Soluțiile avansate de inspecție vizuală SMT ajută producătorii să îmbunătățească stabilitatea recunoașterii componentelor și să reducă respingerea falsă în timpul plasării la viteză mare. În multe fabrici, acest lucru se manifestă ca eșec de recunoaștere a camerei componente, alarme vizuale repetate, detectare greșită a rotației sau confirmare instabilă a ridicării. Problema nu este adesea doar camera. Iluminarea, datele pachetului, starea duzei, înălțimea de preluare, prezentarea alimentatorului și chiar contrastul plăcii pot afecta calitatea recunoașterii.
Acest articol explică cele mai frecvente cauze ale erorilor de recunoaștere a vederii SMT și arată pașii practici de depanare a problemelor de viziune SMT care îi ajută pe ingineri să stabilizeze plasarea, să reducă falsele refuzuri și să mențină controlul calității puternic. Este scris pentru inginerii de proces, tehnicieni, echipele de întreținere și managerii de producție SMT, care au nevoie de o modalitate fiabilă de a rezolva problemele de plasare legate de camera foto fără presupuneri.
Cuprins
Recunoașterea vizuală este modalitatea mașinii de a confirma că componenta aleasă este piesa corectă, în poziția corectă, cu orientarea corectă, înainte de plasarea. Este un punct de control, nu doar o imagine a camerei. Când sistemul nu poate citi corect componenta, aparatul poate respinge piesa, opri linia sau plasează o orientare greșită dacă setările sunt prea laxe.
Camera verifică de obicei centrul componentei, conturul corpului, unghiul de rotație, marcajul de polaritate, forma firului sau terminalului și poziția pachetului în raport cu duza. Pentru componentele pasive mici, sistemul poate avea nevoie doar de un contur curat al corpului și un punct central. Pentru IC, conector, LED sau pachet polarizat, sarcina de recunoaștere este mai complexă, deoarece camera trebuie să detecteze atât forma, cât și orientarea.
De aceea, o eroare de recunoaștere a camerei componente nu este întotdeauna o simplă defecțiune hardware. Aparatul poate citi o imagine greșită, un mod de iluminare greșit, o definiție greșită a pachetului sau o piesă care s-a mișcat ușor în timpul ridicării. Dacă linia tratează fiecare alarmă vizuală ca pe o problemă a camerei, cauza reală poate rămâne ascunsă.
Amplasarea SMT depinde de toleranțe foarte mici. O componentă poate avea doar câțiva milimetri lățime, iar camera trebuie să-și confirme poziția într-o fracțiune de secundă. Dacă piesa este decentrată, strălucitoare, întunecată, transparentă, rotită sau parțial ascunsă de duză, recunoașterea poate deveni instabilă. Această sensibilitate este normală. Scopul nu este de a elimina logica vederii, ci de a face intrarea de recunoaștere mai curată și mai consistentă.

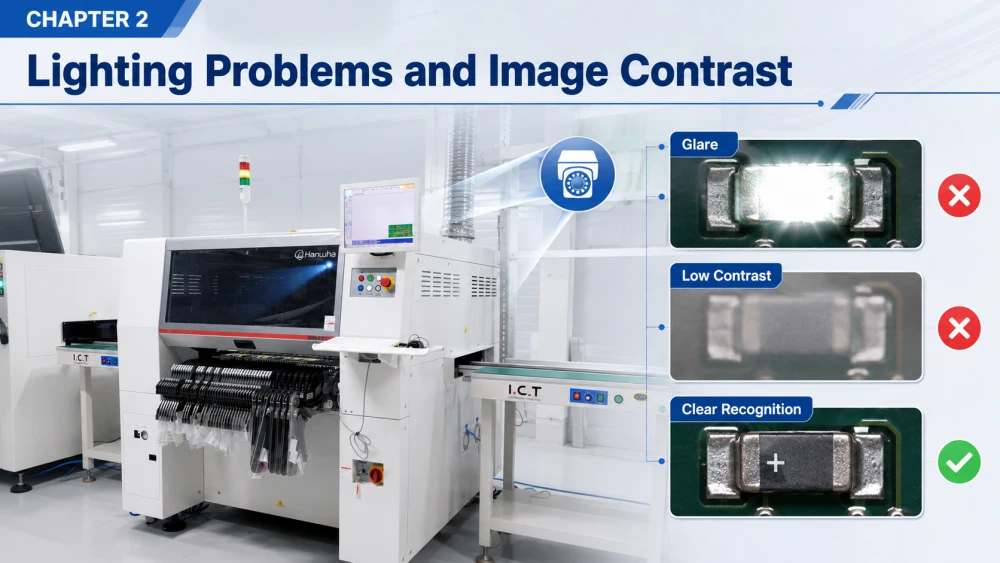

Iluminarea este una dintre cele mai comune cauze ale erorii de recunoaștere a vederii SMT. Camera poate recunoaște doar ceea ce poate vedea clar. Dacă lumina este prea puternică, prea slabă, neuniformă sau reflectată de suprafața componentei, imaginea poate arăta bine pentru operator, dar totuși va fi instabilă pentru algoritmul de recunoaștere.
Pachetele diferite necesită condiții diferite de iluminare. Mașinile moderne de pick and place folosesc sisteme avansate de viziune SMT cu moduri de iluminare optimizate pentru a gestiona diferite suprafețe de ambalaj. Un corp IC negru poate avea nevoie de un contrast puternic. Un pachet metalic reflectorizant poate avea nevoie de o iluminare mai slabă pentru a evita strălucirea. Pachetul transparent sau semi-transparent poate încurca detectarea marginilor deoarece camera poate vedea reflexii interne în loc de un contur curat. Chiar și o mică modificare a unghiului sau a intensității poate afecta performanța de recunoaștere.
Când calitatea imaginii scade, sistemul poate să citească greșit centrul, să nu detecteze marcajul de polaritate sau să respingă o componentă bună, deoarece marginea este neclară. Într-o fabrică aglomerată, aceasta apare adesea ca un eșec intermitent de recunoaștere, care este mai greu de rezolvat decât o alarmă constantă.
Inginerii ar trebui să inspecteze mai întâi imaginea reală, nu doar textul alarmei. Imaginea trebuie să arate un contur clar, un contrast stabil și un semn de polaritate vizibil dacă este necesar. Dacă imaginea este tulbure sau instabilă, verificați sursa de lumină, curățenia lentilelor, starea reflectorului, unghiul camerei și modul de iluminare din biblioteca pachetului.
De asemenea, ajută la compararea imaginii sub aceeași componentă, aceeași duză și aceeași poziție de alimentare. Dacă imaginea se schimbă doar pe o parte a plăcii sau pe un cap de mașină, problema poate fi mai degrabă mecanică decât optică. Remedierile de iluminare sunt utile numai atunci când imaginea este cauza principală reală, nu atunci când componenta se mișcă sau este prost ales.
Un număr foarte mare de cazuri de eșec la recunoașterea camerei componente sunt cauzate de greșelile bibliotecii de pachete. Este posibil ca camera să funcționeze corect, dar aparatul compară imaginea cu datele din pachet greșite. Acest lucru se întâmplă adesea după ce o bibliotecă copiată este reutilizată pentru o parte nouă care arată similar, dar nu este identică.
Definiția pachetului trebuie să se potrivească cu dimensiunea corpului, centrul de ridicare, înălțimea, marcajul de polaritate, numărul de plumb, forma conturului și metoda de recunoaștere. Dacă oricare dintre aceste valori este greșită, mașina poate calcula centrul greșit sau respinge piesa ca nevalidă. Acest lucru este obișnuit în special pentru pachetele mici, corpul asimetric, componenta polarizată și pachetele cu semne subtile de suprafață.
O intrare copiată poate crea erori repetate de recunoaștere a vederii SMT în mai multe locuri de muncă dacă echipa o folosește ca scurtătură. Camera nu cunoaște intenția operatorului. Știe doar datele care i-au fost date. De aceea, disciplina bibliotecii de pachete contează la fel de mult ca și întreținerea mașinii.
Inginerii ar trebui să compare componenta reală cu înregistrarea pachetului linie cu linie. Ar trebui verificate imaginea pachetului, direcția de polaritate, dimensiunea corpului, centrul de recunoaștere și unghiul de rotație acceptabil. Dacă biblioteca a fost clonată dintr-o parte similară, cea mai sigură abordare este verificarea ei cu inspecția primului articol și un test controlat înainte de producția completă.
În fabricile sensibile la calitate, standardul bibliotecii ar trebui tratat ca parte a sistemului de control al procesului, nu ca un fișier de configurare unic. ICT ajută producătorii cu soluții SMT unice, inclusiv asistență pentru procese, potrivirea echipamentelor și configurarea liniei, astfel încât controlul pachetelor, controlul alimentatorului și logica de recunoaștere pot funcționa împreună în loc să fie tratate separat.

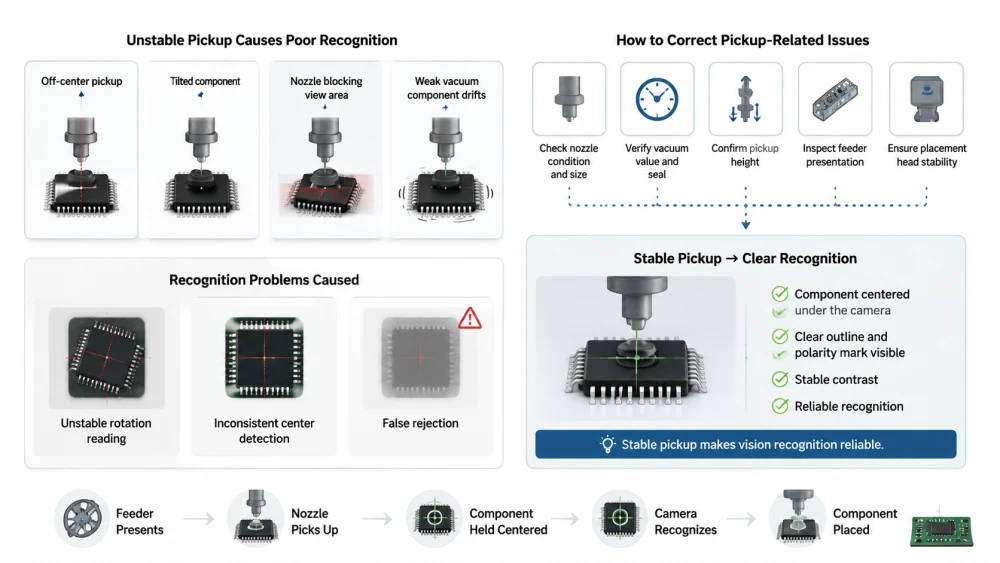

Recunoașterea vederii eșuează adesea deoarece componenta nu este centrată corect atunci când camera o verifică. Dacă piesa este înclinată, deplasată sau parțial ascunsă de duză, imaginea poate deveni ambiguă chiar dacă camera în sine este sănătoasă. Acesta este motivul pentru care depanarea SMT de viziune artificială trebuie să includă lanțul de preluare, nu doar camera.
Duza ar trebui să țină componenta în punctul central așteptat. Dacă pickup-ul este decentrat, piesa se poate roti ușor în timpul călătoriei. Dacă vârful duzei este uzat, blocat sau are dimensiunea greșită, piesa poate sta neuniform și poate întuneca zona de vizualizare. De asemenea, un vid slab poate lăsa componenta să se deplaseze suficient pentru a încurca recunoașterea.
Aceste probleme apar adesea ca citire instabilă a rotației, detecție inconsecventă a centrului sau respingere falsă repetată pe același pachet. Aparatul poate părea să aibă o problemă cu camera, dar cauza reală este geometria instabilă a pickup-ului.
Inginerii ar trebui să inspecteze starea duzei, dimensiunea duzei, valoarea vidului, înălțimea de preluare, prezentarea alimentatorului și stabilitatea capului de plasare. Dacă aceeași problemă de recunoaștere urmează o duză sau un cap de mașină, acesta este un semn puternic că problema este mecanică. Curățarea duzei, verificarea etanșării și confirmarea căii de vid pot rezolva multe alarme vizuale recurente.
Componenta trebuie să fie centrată sub cameră într-un mod repetabil înainte de a începe recunoașterea imaginii. Odată ce preluarea devine stabilă, camera își poate face treaba mai fiabil. Acesta este unul dintre motivele pentru care depanarea vederii ar trebui să fie legată de întreținerea alimentatorului și a duzei, nu izolată de acestea.
Pentru o vedere mai amplă a modului în care simptomele de preluare, alimentare, duză și vedere se conectează, producătorii pot consulta acest ghid de depanare SMT pick and place.
Unele erori de recunoaștere a vederii SMT nu se referă la faptul dacă mașina vede piesa, ci dacă înțelege piesa corect. O componentă poate fi vizibilă, dar sistemul o poate respinge, deoarece unghiul este greșit, marcajul de polaritate este neclar sau forma nu se potrivește cu biblioteca așteptată.
Erorile de rotație apar atunci când componenta este luată la un unghi ușor diferit de cel așteptat. Erorile de polaritate apar atunci când aparatul nu poate identifica corect marcajul, fixarea unei direcții sau orientarea asimetrică a corpului. Eșecurile de recunoaștere a formei apar atunci când conturul este prea slab, prea reflectorizant sau prea asemănător cu alt pachet.
Aceste probleme sunt frecvente în special pentru LED, diodă, conector, QFN, IC și alte pachete polarizate. Un semn mic pe care un om îl vede ușor poate fi greu pentru cameră dacă modul de iluminare sau pragul de imagine este greșit.
Biblioteca pachetului trebuie să includă direcția corectă de polaritate și toleranța de rotație. Verificarea primului articol ar trebui să verifice dacă mașina citește aceeași orientare la care se așteaptă procesul. Dacă imaginea camerei este bună, dar sistemul respinge totuși părțile corecte, pragul de recunoaștere poate fi prea strict sau definiția pachetului poate fi greșită.
Operatorii nu ar trebui să rezolve problemele de orientare slăbind fiecare toleranță. Acest lucru poate reduce alarmele pentru un timp, dar poate permite trecerea defectelor reale. O soluție mai bună este îmbunătățirea calității imaginii, a datelor pachetului și a repetabilității de preluare, astfel încât camera să recunoască partea potrivită pentru motivul potrivit.

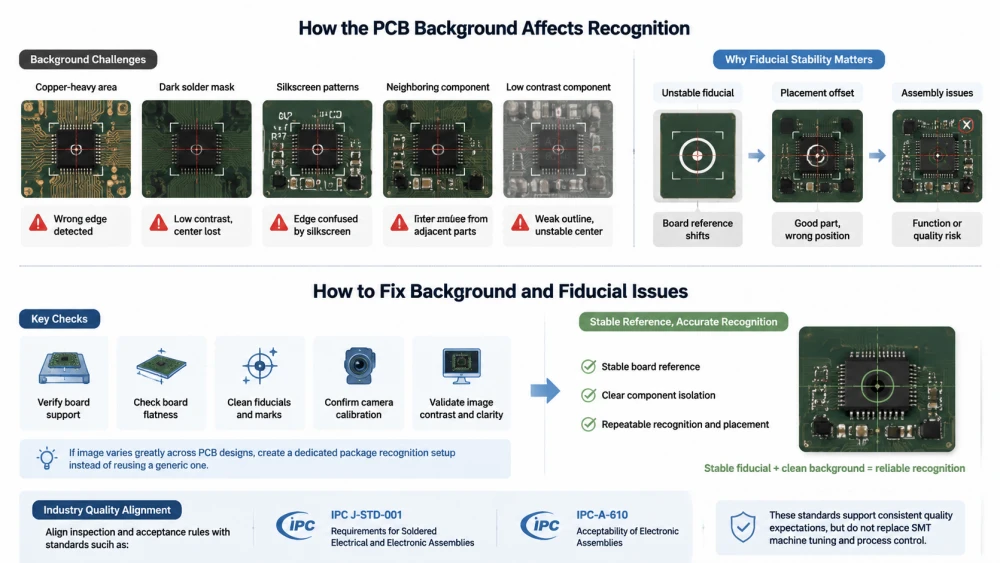

Vederea nu se întâmplă în vid. De asemenea, fundalul din jurul componentei contează. Dacă suprafața PCB-ului este prea strălucitoare, prea întunecată, prea modelată sau prea apropiată de componentă la culoare, camera poate avea dificultăți să izoleze piesa de placă. Fiduciile, culoarea măștii de lipit și reflexiile locale pot influența, de asemenea, imaginea.
Unele plăci creează un contrast puternic, în timp ce altele creează zgomot vizual. Zonele grele de cupru, masca de lipit întunecată, modelele de serigrafie și componentele învecinate pot face imaginea mai puțin stabilă. Acest lucru devine mai vizibil atunci când componenta în sine are un contrast mic sau scăzut. Camera poate detecta apoi marginea greșită sau poate pierde punctul central.
Recunoașterea fiduciară poate afecta, de asemenea, precizia plasării în aval. Dacă referința plăcii este instabilă, mașina poate plasa piese frumoase în poziție greșită. De aceea, calitatea de referință a plăcii și calitatea vederii componentelor ar trebui revizuite împreună.
Inginerii ar trebui să verifice suportul plăcii, planeitatea plăcii, curățenia de referință și calibrarea camerei. Dacă imaginea vizuală se schimbă dramatic de la un design PCB la altul, biblioteca de pachete poate avea nevoie de o configurare separată de recunoaștere, mai degrabă decât de una generică reutilizată. O referință clară și repetabilă a plăcii ajută sistemul de recunoaștere să izoleze corect componenta.
Pentru un limbaj mai larg de control al calității, unele fabrici își aliniază regulile de inspecție și acceptare cu standarde precum IPC J-STD-001 și IPC-A-610. Aceste standarde nu înlocuiesc reglarea mașinilor SMT, dar ajută la definirea așteptărilor consecvente de calitate pe toată linia.
Cea mai rapidă modalitate de a rezolva eroarea de recunoaștere a vederii SMT este separarea problemelor camerei de problemele de proces. O metodă stabilă previne modificări aleatorii și ajută echipa să găsească mai rapid cauza reală.
Dacă aceeași eșec de recunoaștere urmează unei singure componente, ar trebui verificate mai întâi biblioteca pachetului și iluminarea. Dacă urmează un slot de alimentare, prezentarea alimentatorului și poziția de preluare sunt cauze probabile. Dacă urmează o duză, ar trebui verificate uzura duzei, centrarea și vidul. Dacă apare doar pe un singur cap al mașinii, camera, alinierea mecanică și starea capului trebuie inspectate.
Această metodă de urmărire a eșecului este una dintre cele mai fiabile forme de depanare SMT de viziune artificială, deoarece transformă o alarmă vagă într-un model repetabil. Odată ce modelul este vizibil, corecția devine mult mai vizată.
Verificați imaginea reală a camerei, nu numai codul de alarmă.
Comparați componenta cu biblioteca de pachete.
Verificați modul de iluminare, luminozitatea și contrastul.
Inspectați uzura duzei, valoarea vidului și centrarea pickup-ului.
Verificați prezentarea alimentatorului și stabilitatea buzunarelor de bandă.
Confirmați suportul plăcii, calitatea fiduciară și contrastul PCB.
Verificați dacă problema apare după o piesă, o fante, o duză sau un cap de mașină.
Când aceste verificări sunt efectuate în aceeași ordine de fiecare dată, echipele petrec mai puțin timp ghicind și mai mult timp remediind cauza reală.

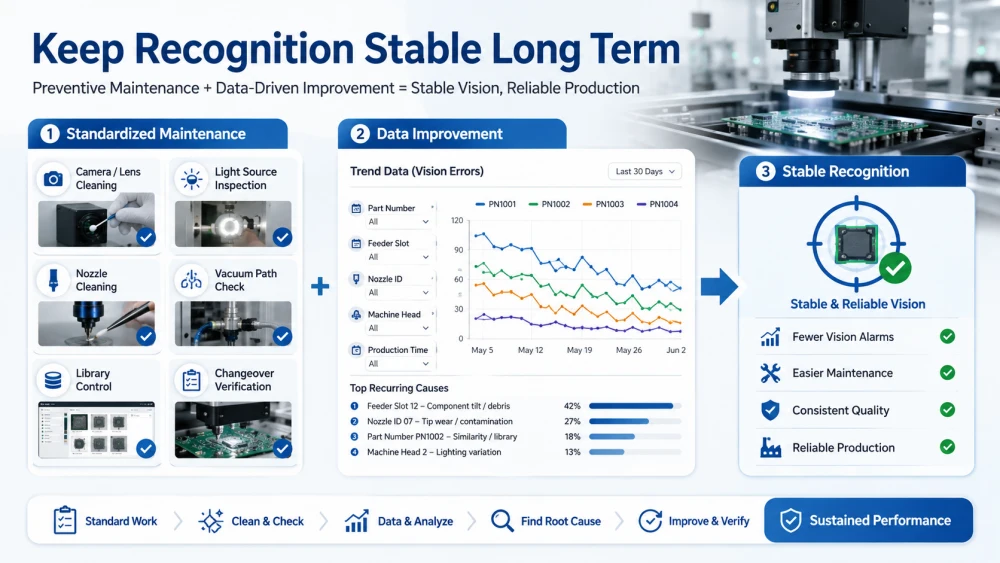

Odată ce erorile de vedere sunt remediate, următorul pas este prevenirea revenirii acestora. Recunoașterea stabilă depinde de configurarea standard, curățarea de rutină, controlul corect al bibliotecii și verificarea regulată la schimbare.
Curățarea lentilelor camerei, inspecția surselor de lumină, curățarea duzelor și verificările căii de vid ar trebui să facă parte din întreținerea programată. Aceste sarcini sunt ușor de întârziat, deoarece mașina poate funcționa în continuare, dar o cantitate mică de derivă poate crea alarme vizuale repetate mai târziu. Întreținerea preventivă este de obicei mai ieftină decât întreruperea repetată a liniei.
Dacă o fabrică rulează mai multe tipuri de pachete, standardul de recunoaștere ar trebui să fie scris clar. Operatorii ar trebui să știe ce părți au nevoie de iluminare specială, care pachet necesită o inspecție mai strictă a polarității și care duză necesită curățare mai frecventă.
Erorile de vedere trebuie înregistrate după numărul piesei, slotul de alimentare, ID-ul duzei, capul mașinii și timpul de producție. Datele de tendință pot dezvălui dacă același pachet continuă să eșueze sau dacă problema apare numai după schimbare. Acest lucru face mai ușor să decideți dacă soluția este data, hardware-ul sau practica operatorului.
Când o fabrică tratează recunoașterea vederii ca pe un proces controlat în loc de o alarmă misterioasă, întreaga linie devine mai ușor de întreținut. Aceasta este valoarea reală a depanării disciplinate de viziune artificială SMT.
Eroarea de recunoaștere a vederii SMT este de obicei cauzată de o combinație de iluminare, datele pachetului, poziția de preluare și contrastul plăcii.
Eșecul recunoașterii camerei componente este adesea o problemă de proces, nu doar o problemă hardware a camerei.
Recunoașterea stabilă depinde de biblioteci de pachete precise, optică curată, centrare corectă a duzelor și prezentare repetabilă a alimentatorului.
Fundalul plăcii, punctele de referință și contrastul PCB pot afecta stabilitatea camerei la fel de mult ca și componenta în sine.
Cea mai bună metodă de depanare SMT cu viziune artificială este urmărirea defecțiunii prin piesă, alimentator, duză sau cap de mașină.
Stabilitatea pe termen lung vine din întreținerea preventivă, configurarea standard și verificarea regulată a primului articol.
Atunci când o fabrică tratează erorile de vedere ca parte a lanțului complet de preluare și plasare, recunoașterea devine mai ușor de controlat și mult mai puțin probabil să se repete. Rezultatul este o mai bună precizie a plasării, mai puține false respingeri și o stabilitate mai puternică a producției.
Cele mai frecvente cauze sunt iluminarea slabă, datele greșite ale bibliotecii de pachete, poziția instabilă a ridicării, problemele cu duzele și contrastul slab între componentă și placă. În multe cazuri, camera funcționează corect, dar sistemului i se cere să citească o imagine care nu este suficient de curată. Cel mai rapid mod de a o rezolva este să inspectați imaginea reală și să o comparați cu înregistrarea pachetului și starea de ridicare.
Cel mai bun mod este de a îmbunătăți calitatea imaginii înainte de a schimba toleranța. Aceasta înseamnă verificarea modului de iluminare, curățenia lentilelor, acuratețea bibliotecii de pachete, centrarea duzelor și stabilitatea alimentatorului. Dacă imaginea este clară, dar sistemul eșuează în continuare, este posibil ca setările bibliotecii sau ale pragului să fie revizuite. Dacă imaginea este instabilă, hardware-ul sau procesul de preluare trebuie corectate mai întâi.
Poate fi ambele, dar este adesea o problemă de proces care apare ca o alarmă a camerei. Iluminarea, uzura duzelor, poziția de preluare, contrastul plăcii și datele din bibliotecă influențează recunoașterea. O metodă bună de depanare verifică camera, piesa, alimentatorul și placa împreună, în loc să presupună că camera este defectă. Acest lucru economisește timp și evită înlocuirea hardware-ului sănătos.
Doar cu prudență. Extinderea toleranței poate reduce alarmele, dar poate permite, de asemenea, să treacă în producție orientarea greșită sau preluarea slabă. Abordarea mai sigură este de a îmbunătăți mai întâi iluminarea, definirea pachetului și repetabilitatea ridicării. Modificările de toleranță trebuie utilizate numai după ce imaginea și comportamentul pieselor sunt suficient de stabile pentru a le susține.
Suportul de proces este util atunci când aceeași problemă de recunoaștere continuă să revină după verificări ale camerei, luminii, alimentatorului, duzei și bibliotecii. De asemenea, este valoroasă în timpul configurării unui produs nou, al producției cu amestecuri mari sau când componentele scumpe creează deșeuri repetate. Un furnizor complet de soluții SMT poate revizui linia ca un singur sistem în loc să trateze fiecare alarmă separat.
