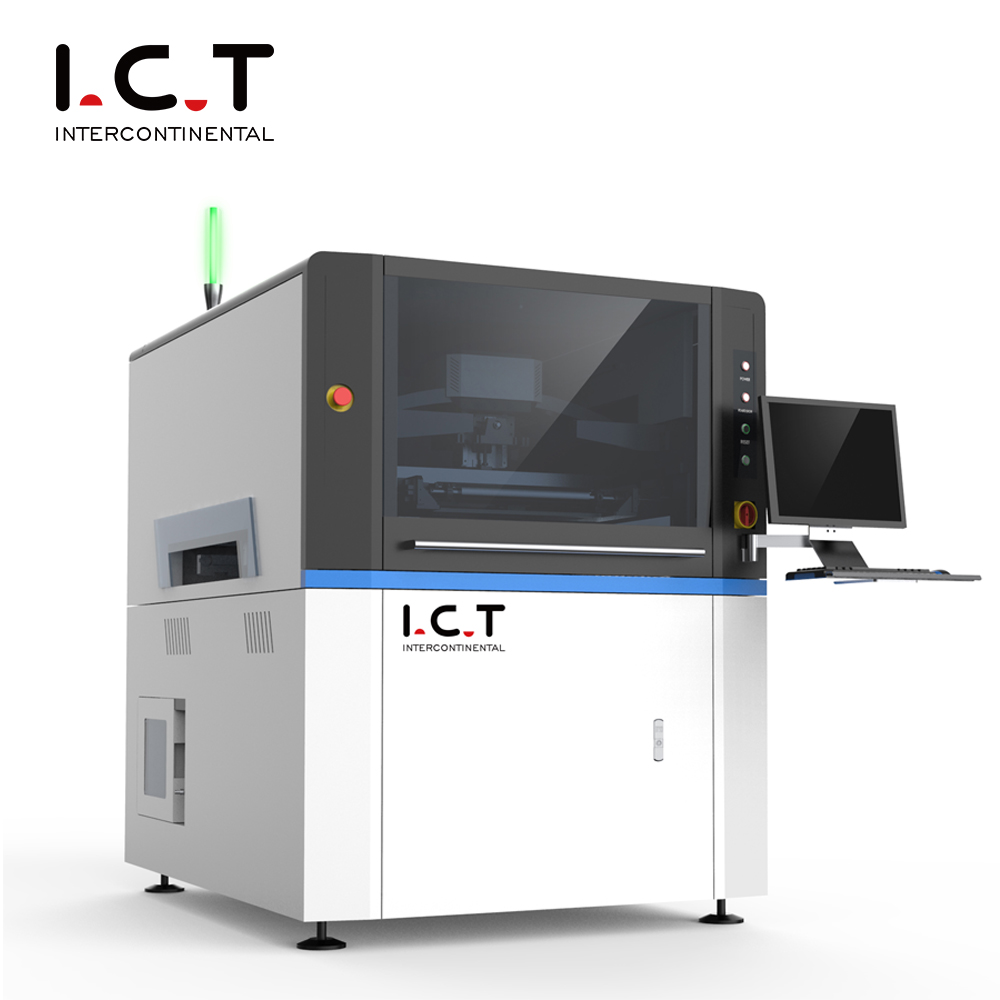

| ICT-6534 Imprimantă complet automată pentru pastă de lipit
Imprimanta cu pastă de lipit complet automată ICT-6534 este noul standard pentru imprimarea SMT rapidă și precisă. Termină un ciclu în mai puțin de 7 secunde și schimbă produsele în mai puțin de 5 minute. Această imprimantă cu pastă de lipire automată se ocupă de dimensiunile PCB de la 50×50mm la 650×340mm și funcționează cu LED TV, set-top box, electronice auto și multe altele. Inspecția 2D standard găsește instantaneu probleme de imprimare. Curățarea uscată, umedă sau cu aspiratorul menține șablonul perfect de fiecare dată. Utilizatorii adoră software-ul simplu Windows 10 și componentele puternice japoneză-germane care durează ani de zile.
| Caracteristică
Designul special al podului menține racleta stabilă chiar și la viteză mare. Două motoare Panasonic controlează fiecare racletă separat. Senzorii de presiune în timp real echilibrează forța automat, astfel încât fiecare placă obține o pastă de lipit perfectă.
Acționările motorului mișcă ușor PCB-urile până la 1500 mm/s. Clemele laterale sau aspiratorul țin plăcile fără deteriorare. Senzorii anti-coliziune opresc linia dacă ceva nu merge bine. Direcția stânga-dreapta sau dreapta-stânga este liberă de a alege.
Alegeți curățarea uscată, umedă sau cu aspiratorul. Sistemul special de pulverizare folosește puțin alcool și hârtie. Motorul puternic de aspirare îndepărtează toată pasta din găurile pentru șablon. Software-ul contorizează utilizarea hârtiei pentru a economisi bani.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT
Linia de producție PCBA de înaltă calitate ICT dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
Inspectează integritatea îmbinării interioare de lipit și detectează defecte ascunse. | |
| Mașină de curățare SMT | Folosit pentru curățarea PCB-urilor, șabloane, dispozitive de fixare, duze etc. |
| Mașină de tăiat PCB | Tăiați PCBA în produsul final |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser / montator de etichete / imprimantă cu jet de cerneală |
| Studiu de caz pentru succesul clienților
În Tadjikistan, inginerii noștri au zburat la o fabrică de iluminat cu LED-uri pentru a instala două linii SMT complete, o linie DIP, o linie de acoperire, o linie de distribuire și o linie de asamblare a becurilor LED. Videoclipul arată descărcarea în siguranță, configurarea rapidă a mașinii, trei zile de instruire practică și primele becuri LED perfecte care ies din linie. Imprimanta cu pastă de lipit SMT LED a atins un randament de 99,9% la prima trecere în prima zi. Proprietarul a spus că viteza de producție a crescut cu 40% și rata defectelor a scăzut la aproape zero.
| Servicii globale și asistență pentru formare
ICT trimite ingineri experimentați la fabrica dumneavoastră pentru instalare, instruire și pornire. Oferim ajutor online gratuit 24/7 și servicii la fața locului în 72 de țări. Cursurile regulate de antrenament gratuite în China vă țin echipa la curent. Piesele de schimb sunt livrate în aceeași zi din opt depozite globale.
| Recenziile clienților
'Inginerii au sosit a doua zi și au reparat totul în două ore – super rapid!' 'Imprimanta complet automată cu pastă de lipit nu se oprește niciodată; timpul de funcționare este de 99%!' 'Lăzile din lemn și cadrele din oțel au protejat perfect mașinile în timpul transportului lung.' 'Instruirea a fost clară; noii muncitori conduc singuri linia după trei zile'
| Certificari si standarde
ICT deține CE, RoHS, ISO9001 și mai mult de 50 de brevete. Fiecare imprimantă complet automată cu pastă de lipit trece testul la sarcină completă de 48 de ore înainte de expediere. Rapoartele independente CeTaQ dovedesc o acuratețe de repetare de ± 0,01 mm din nou și din nou.
| Despre compania TIC și fabrica noastră
ICT a început în 2012 și acum are 89 de angajați în fabrici moderne de 12.000 m². Proiectăm și construim propriile noastre mașini cu un control strict al calității la fiecare pas. Peste 1600 de clienți din 72 de țări au încredere în noi pentru linii complete la cheie. Creșterea rapidă în fiecare an vine din serviciul onest și calitatea superioară. Așteptăm cu nerăbdare să construim împreună următoarea dvs. linie SMT.
