ICT-SS540
I.C.T
| Cantitate: | |
|---|---|

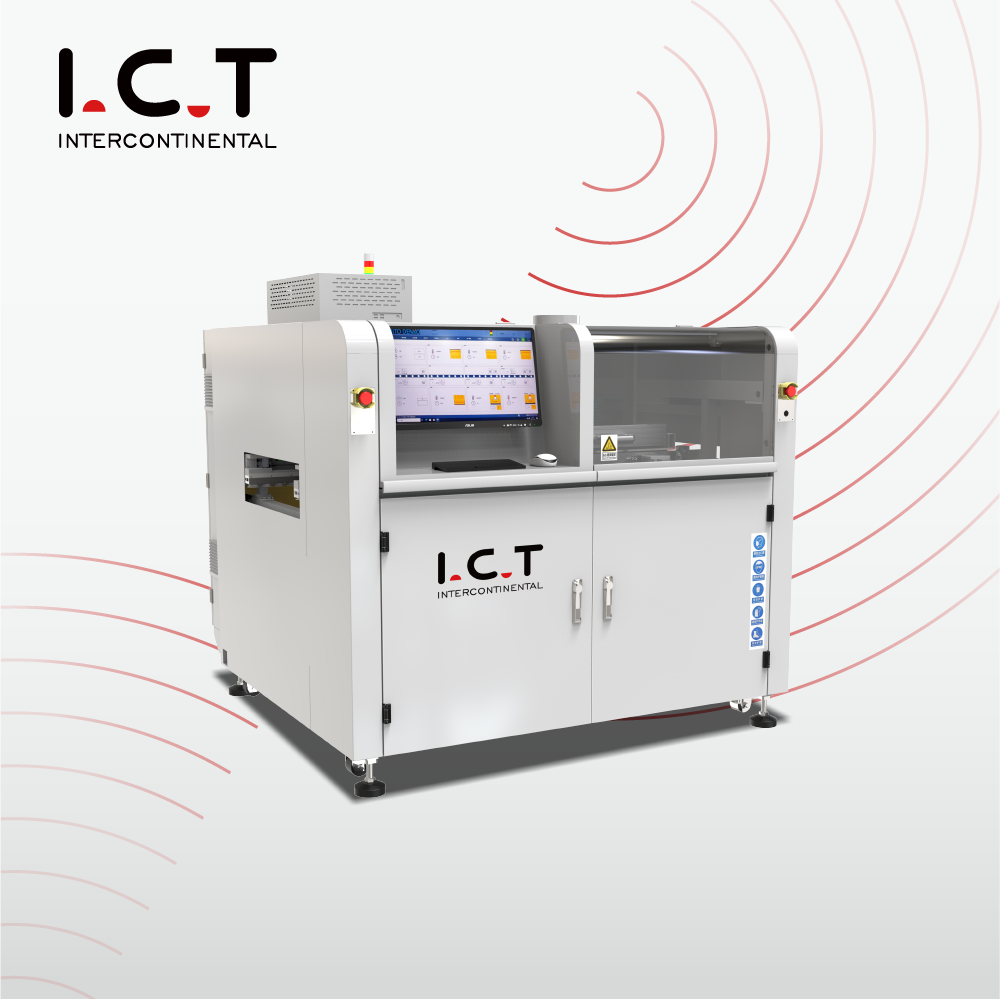

| Mașină de lipire a undelor selective on-line
Complet proiectată și produsă în Dongguan, mașina de lipit cu undă selectivă on-line ICT este adevăratul sistem de lipire selectivă, construit pentru fabricile SMT cu volum mare și amestec mare care refuză să compromită calitatea față de viteză. PCB-ul alunecă continuu pe un transportor de precizie, în timp ce portalul ultra-ușor din aluminiu turnat – condus de servo-uri și șine liniare Panasonic – aduce flux și lipire exact la pini. Încălzirea cu azot în linie creează file strălucitoare, pline, cu practic zero deșeuri. Operatorii controlează fiecare detaliu – trasee, temperaturi, volumul de pulverizare, înălțimea valurilor – pe un ecran tactil mare Windows și salvează programe nesfârșite pentru schimbări instantanee. Calibrarea automată a undelor, CCD în direct, supapa cu jet germană și oala de titan transformă această mașină de lipit cu undă selectivă on-line într-un centru de profit 24/7.
| Lista echipamentelor liniei DIP
Supapa germană cu jet de înaltă frecvență declanșează micro-puncte de flux cu conținut scăzut de solide (<10%) repetabile până la 0,02 mm. Rezervorul presurizat plus debitmetrul digital mențin presiunea solidă chiar și atunci când rezervorul este aproape gol. Reziduul cade într-o tavă cu tragere rapidă. Pneumaticele japoneze SMC și manometrele frontale fac verificările zilnice fără efort. O pompă automată nu lasă niciodată să scadă alimentarea. Acest modul de flux activează perfect fiecare tampon pe mașina de lipit On-line Selective Wave.
IR de jos complet reglabil este standard; aer cald de sus sau extra IR opțional. Dispunerea cu grilă deschisă plus izolația groasă de temperatură înaltă distribuie căldura uniform pe toată placa. Încălzitoarele premium și motoarele plug-in funcționează silențioase și fără unelte de ani de zile. Plăcile ies perfect activate și fără stres, gata pentru îmbinări impecabile în sistemul de lipire selectivă.
Pompa electromagnetică germană și oala de titan produc o mini undă ultra-stabilă care nu se deplasează niciodată. Setați debitul de N2, temperatura de lipire, înălțimea undei și autocalibrarea direct de pe ecranul tactil. Azotul în linie oferă fileuri strălucitoare ca oglindă și aproape fără zgură. Laser verifică înălțimea, duzele se autocurăță și 900 de ore de videoclipuri sunt stocate pentru trasabilitate. Acesta este miezul antiglonț al oricărei mașini de lipit On-line Selective Wave.
Transportorul cu trei secțiuni compatibil cu SMEMA plus clemele laterale/superioare pneumatice țin plăci de până la 20 kg în timpul lipirii. Șinele robuste și servomotoarele de înaltă precizie deplasează PCB-urile fără probleme la viteza liniei. Ansamblurile groase sau cu două fețe se șterg cu ușurință. Construit pentru sarcini non-stop de volum mare pe orice sistem de lipit selectiv.
PLC-ul certificat CE, cablarea Cat-6 și conectivitatea completă MES oferă un răspuns extrem de rapid și fiabilitate totală. Vrăjitorii ghidați, editările bazate pe imagini, detectarea automată a duzelor și meniurile în mai multe limbi reduc antrenamentul la ore. Diagnosticarea de la distanță menține mașina de lipit cu undă selectivă on-line să câștige non-stop.
Ecranul tactil color mare, ghidurile pas cu pas, previzualizarea CCD live cu o singură atingere și alertele vocale fac rularea mașinii foarte simplă. Comutați instantaneu între engleză, chineză, japoneză sau rusă. Luminile personalizate turn și upgrade-urile Wi-Fi țin pe toți la curent fără a părăsi linia.
| Caietul de sarcini
| Mașină de lipire a undelor selective on-line | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modular on-line | Pulverizare + preîncălzire și lipire | Pulverizare + Preîncălzire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire + Lipire |
| Sistem de lipit | ||||
| Cantitatea duzei | 1 | 1 | 2 | 3 |
| Cantitatea oală de lipit | 1 set | 1 set | 2 set | 3 set |
| Oală dublă (opțiune) | N / A | Opţiune | Opţiune | Opţiune |
| Putere de lipit | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistemul de flux | ||||
| Rezervor de depozitare a fluxului | 1L | 1L | 2L | 2L |
| Suport de flux | Alarmă de flux, automată | |||
| Duză de pulverizare | Supapă cu jet din Germania (pulverizare la punct și linie) 1 set | |||
| Dimensiunea duzei de pulverizare | 130um (opțiune 180um, 210um) | |||
| Viteza de pulverizare | 0 ~ 20mm/s | |||
| Viteza de mișcare a duzei de pulverizare | 0 ~ 400mm/s | |||
| Sistem de preîncălzire | ||||
| Mod de preîncălzire | Aer cald și IR | Aer cald și IR | Aer cald și IR | Aer cald și IR |
| Zona de preîncălzire | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de preîncălzire | Aer cald de sus: 2, IR de jos: 1 | |||
| Putere de preîncălzire inferioară | Max.12kw | |||
| Putere de preîncălzire superioară | Max.6kw | |||
| Timp de încălzire | Aproximativ 15 min (setare la 150℃) | |||
| Modul de control | PC+PLC | |||
| Sistem de transport | ||||
| Dimensiune PCB (cu dispozitiv) | 120*60~500*500mm | |||
| Înlocuire PCB | Online | |||
| Clearance superioare PCB | 120 mm | |||
| Înălțimea transportului | 900 ± 20mm | |||
| Lățimea transportului | 60 ~ 500mm | |||
| Dimensiune: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Greutate | Aproximativ: 800 kg | Aproximativ: 1200 kg | Aproximativ: 1300 kg | Aproximativ: 1500 kg |
| Lista echipamentelor liniei DIP
Completați mașina dvs. de lipit cu undă selectivă on-line cu linia DIP complet automată ICT - partenerul perfect pentru producția THT cu amestec ridicat. Configurația la cheie include o mașină de inserție DIP de mare viteză pentru plasarea precisă a componentelor, un încărcător cu val compatibil SMEMA care alimentează plăci fără probleme în Sistemul de lipire selectivă, un descărcator de undă blând care prinde PCB-urile finite fără stres și un transportor de asamblare tamponat pentru inspecția finală și retușare. Totul este modular, certificat CE și construit intern pentru o fiabilitate solidă și schimbări fulgerătoare. Cu depozite globale de piese de schimb și asistență la fața locului în 72 de țări, ICT vă menține întregul proces de trecere a funcționării la eficiență maximă și costuri minime – de la inserare până la lipire selectivă.
| Nume produs | Scop în linia DIP |
|---|---|
Plasează automat componentele pe PCB-uri cu precizie pentru linia de producție DIP. | |
Topește lipirea pentru a forma îmbinări solide pe PCB-uri în timpul procesului de conectare THT. | |
Aplică lipirea selectiv pe zone specifice pentru asamblarea precisă a THT | |
| AOI în linie post-val | Inspectează îmbinările de lipit și defectele de plasare pe PCB-ul asamblat DIP. |
| Video cu succesul clienților
La începutul anului 2025, un important furnizor vietnamez de marcă de camere foto a zburat pentru acceptarea finală a noii lor mașini de lipit On-line Selective Wave. Inginerii noștri și-au încărcat plăcile de producție reale, au rulat cicluri cu viteză maximă în timp ce clientul a urmărit în direct articulațiile THT perfecte pe CCD, apoi și-au instruit echipa timp de două zile cu privire la programare, întreținere zilnică și depanare. Au plecat 100% gata să atingă volumul în ziua în care a sosit cutia – un alt exemplu de adevărat parteneriat global al TIC.
| Servicii profesionale și instruire
De la integrarea liniei și punerea în funcțiune până la asistență pe viață și upgrade-uri, vă oferim acoperire în toată lumea. Douăzeci de ingineri seniori plus echipe locale din 72 de țări oferă instruire la fața locului sau la distanță ori de câte ori aveți nevoie. Depozitele de piese de schimb de pe trei continente și liniile telefonice reale 24/7 mențin sistemul dvs. de lipire selectivă la maximum de funcționare timp de decenii.
| Lauda clientului
Clienții continuă să ne spună că inginerii noștri sunt răbdători, ascuțiți și le pasă cu adevărat de succesul lor. Le place precizia exactă a fluxului, unda constantă și cât de repede mașina de lipit cu undă selectivă on-line se plătește singură, cu randamente mai mari și zero reprelucrare. Lăzile de export sosesc impecabile, iar remediile de la distanță în aceeași zi i-au transformat pe cei care cumpără pentru prima dată în parteneri pe viață din întreaga lume.
| Certificari din industrie
Fiecare mașină de lipit cu undă selectivă on-line are certificare de siguranță CE, conformitate RoHS, sistem de calitate ISO9001 și multiple brevete pentru supape cu jet, pompe și calibrare cu laser. Aceste mărci de încredere la nivel global dovedesc că obțineți tehnologie sigură, ecologică, dovedită pe teren, pe care vă puteți baza oriunde.
| Despre Compania și Fabrica TIC
Din 2012, ne-am dezvoltat într-un campus de ultimă generație de 12.000 m², cu 89 de membri ai echipei, 20 de ingineri dedicați și 8 filiale globale. Totul – cercetare și dezvoltare, fabricație, asamblare și testare de ardere – se întâmplă în interior. Deservim peste 1.600 de fabrici din 72 de țări cu soluții complete SMT și THT la cheie, iar fiecare mașină de lipit cu undă selectivă on-line pleacă susținută de inspecții riguroase și sisteme de calitate dovedite.
