Lansați mașina Smt cu linie asamblată pentru o ieșire PCBA prietenoasă cu bugetul.
o. Legături de stații preconfigurate.
b. Componente proiectate cu valoare.
c. Început de 3 zile plug-and-play.
d. Funcționare de economisire 18Kw/H.
e. Inventar de rezervă localizat.
f. 7-15 zile transfer de competențe.
g. Linie de asamblare PCBA personalizată.
Linie de asamblare PCB
I.C.T
| Cantitate: | |
|---|---|
| Linie asamblată Smt Machine Essentials
ICT furnizează o mașină Smt cu linie asamblată gata de funcționare, susținută de trei fabrici deținute. Cu peste 22 de ani în SMT/DIP, grupăm planificarea fabricii, desenele de aspect, estimările forței de muncă și modelele de rentabilitate a investiției. Opțiunile liniei de asamblare PCBA semi-automate sau complet automate folosesc imprimante, plasare, cuptoare și AOI dovedite. Un operator pe schimb este suficient. 18Kw/H menține facturile scăzute. Deservim LED, TV, telefon, EMS în toată lumea. Instalarea de 3 zile acoperă instalarea aerului, energiei electrice, evacuare. 7-15 zile antrenament pentru programare și întreținere. Serviciul global se întinde pe peste 15 ani. Linia de producție SMD rentabilă se potrivește bugetelor strânse fără pierderi de calitate.
| Caracteristică
Fluxul stației la cheie
Mașina Smt cu linie asamblată vine pre-conectată pentru producție instantanee. Încărcătorul alimentează scânduri la auto-curățător. Imprimanta depune pasta prin raclete ghidate de viziune. Placer montează SMD-uri la viteză optimizată. Reflow se leagă cu precizie multi-zonă. AOI verifică articulațiile. Unloader sortează OK/NG. Această linie de producție SMD rentabilă reduce timpul de configurare cu 70%. Manereaza placi de 100-1200 mm.
Tehnologia de plasare SMD
Imprimanta compactă din Assembled Line Smt Machine aliniază automat șablonul. Șinele duble suportă schimbarea rapidă. Inspecția 2D semnalează probleme de lipire devreme. Suportă materiale fără plumb la preț redus. Ideal pentru pornirile liniei de asamblare PCBA.

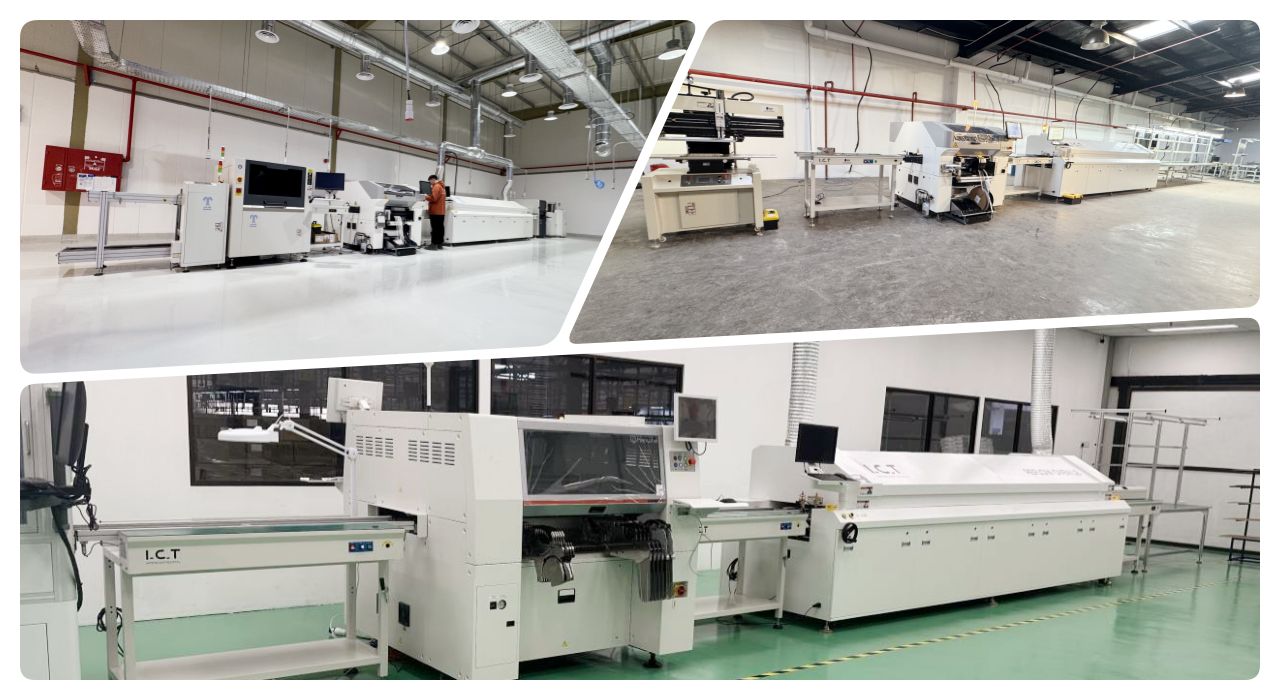

Eficiența cuptorului de reflow
Cuptorul de reflow folosește un transportor cu lanț cu stabilitate de ±0,3°C. Încălzitoare superioare/inferioare independente. Răcirea rapidă previne deformarea. Stochează 50 de rețete. 18Kw/H prin izolație inteligentă. Se potrivește cu mașină Smt cu linie asamblată cu amestec ridicat.
Inspecție și testare
AOI scanează în ritm de linie cu camere color. Detectează deplasările, excesul de lipit. Linkuri către placer pentru compensare automată. Tabloul de bord de date urmărește DPMO. Fiabilitatea liniei de producție SMD de la bază la cost-eficientă.
Opțiuni de linie flexibile
Începeți linia de asamblare PCBA semi-automată, adăugați module mai târziu. Desenele rezervă spațiu pentru SPI sau buffer. Modelele de forță de muncă arată o reducere cu 50% a efectivului.
| Caietul de sarcini
| Categorie | Proiecte | Detalii |
|---|---|---|
| Cerințe privind aspectul fabricii | Aspectul circuitului de aer din fabrică | Utilizați o sursă de aer din fabrică sau o mașină separată de aer comprimat fără ulei. Presiunea trebuie să fie mai mare de 7 kg/cm². |
| Aspectul electric al fabricii | AC220 monofazat (220±10%, 50/60Hz) AC trifazat 380V (380±10%, 50/60Hz) | |
| Aspect de evacuare din fabrică | Debitul minim al conductei de evacuare este de 500 de picioare cubi pe minut (14,15 m³/min) | |
| Aspect de iluminat din fabrică | Iluminarea ideală din fabrică este 800~1200LUX, cel puțin nu mai puțin de 300LUX. | |
| Aspectul temperaturii din fabrică | Temperatura ambiantă a atelierului de producție este de 23±3°C, în general 17~28°C, iar umiditatea relativă este de 45%~70%RH. | |
| Pregătirea materialului | Lista BOM | Listați toate piesele și cantitățile necesare pentru asamblarea liniei de producție PCBA. |
| Fișier CAD | Fișier de design digital pentru a planifica aspectul PCB și configurarea mașinii. | |
| Fișierul Gerber | Fișier standard pentru fabricarea și imprimarea șablonului de PCB. | |
| Pastă de lipit | Material aplicat pe tampoane înainte de a introduce componentele în imprimantă. | |
| Materiale componente SMD | Piese montate la suprafață, cum ar fi cipurile și rezistențele pentru plasare. | |
| Alcool industrial | Folosit pentru a curăța plăcile și șabloanele în timpul procesului de instalare. | |
| Centura de îmbinare | Banda pentru conectarea bobinelor de alimentare fără a opri linia. | |
| Șablon | Tabla metalica cu gauri pentru a imprima cu precizie pasta de lipit. |

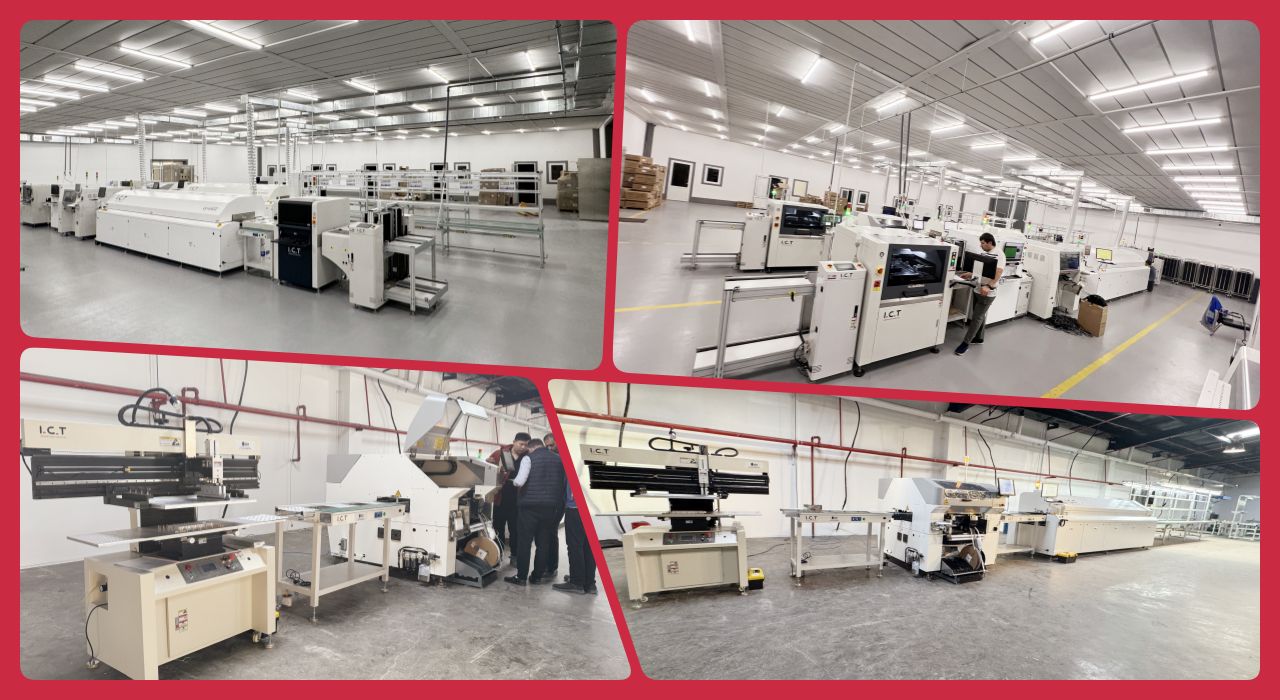

| Lista echipamentelor de linie SMT
Linia de producție PCBA de înaltă calitate ICT dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser /montator de etichete/imprimantă cu jet de cerneală |
| Mașină de curățare SMT | Folosit pentru curățarea PCB-urilor, șabloane, dispozitive de fixare, duze etc. |
| Mașină de rutare PCB | Tăiați PCBA în produsul final |
| Video cu succesul clienților
Clientul EMS a implementat mașina noastră Smt cu linie asamblată pentru plăci telefonice. Videoclipul surprinde ciclul de la încărcător la descărcare în mai puțin de 5 minute. Acestea evidențiază lansarea de 3 zile și funcționarea cu un singur operator. Randamentul a atins 99,5% în prima lună. Linia de asamblare PCBA a fost rambursată în 8 luni. Linia de producție SMD rentabilă a depășit obiectivele de volum.
| Service și suport pentru instruire
ICT gestionează Assembled Line Smt Machine de la oferta până la anii următori. Aliniere la fața locului și rulare de probă de 3 zile. Curriculum de 7-15 zile: software, verificări zilnice, remedieri minore. Piesele sunt livrate din 8 depozite globale. Dosar de service de 15 ani. Diagnosticare la distanță gratuită.
| Mărturii ale clienților
Utilizatorii notează că transportul fără daune pentru mașina Smt cu linie asamblată. Inginerii rezolvă problemele în <6 ore în străinătate. Linia de asamblare PCBA rulează în schimburi de 22 de ore. Linia de producție SMD rentabilă economisește 30% față de concurenți.
| Certificari si standarde
CE pentru siguranță. Verificarea materialelor RoHS. Auditul procesului ISO9001. Brevete privind tehnologia de legătură. Stă la baza mașinii Smt de linie asamblată de încredere.
| Despre Compania și Fabrica TIC
Trei fabrici însumează 12000 m². 89 de angajați, 20 de ingineri. 25 de ani deservind 1600 de clienți în 72 de țări. R&D internă creează linie de asamblare PCBA personalizată. QC în mai multe puncte de la intrare la ambalare. Centre globale, depozite, sucursale. Scop: hub electronic cu valori încrucișate.
