ICT-LS1200 | Separator LED PCB V-Cut Machine

| Separator LED – Soluție fiabilă de depanare a PCB

Separatorul ICT LED oferă o separare sigură și eficientă pentru PCB-uri cu caneluri în V. Minimizează stresul asupra plăcilor și componentelor, făcându-l ideal pentru iluminatul LED, plăcile pe bază de aluminiu și alte aplicații sensibile. În comparație cu mașinile de frezat curbe, separarea în linie dreaptă tăiată în V creează mult mai puțin praf, generează căldură mai mică și reduce presiunea internă. Acest lucru ajută la prevenirea fisurilor îmbinărilor de lipit, a deteriorării componentelor și a deformarii plăcii. Rutarea necesită adesea întreținere mai mare și produce mai multe resturi, în timp ce tăierea în V oferă rezultate mai curate, mai rapide și mai blânde pentru producția de volum mare.

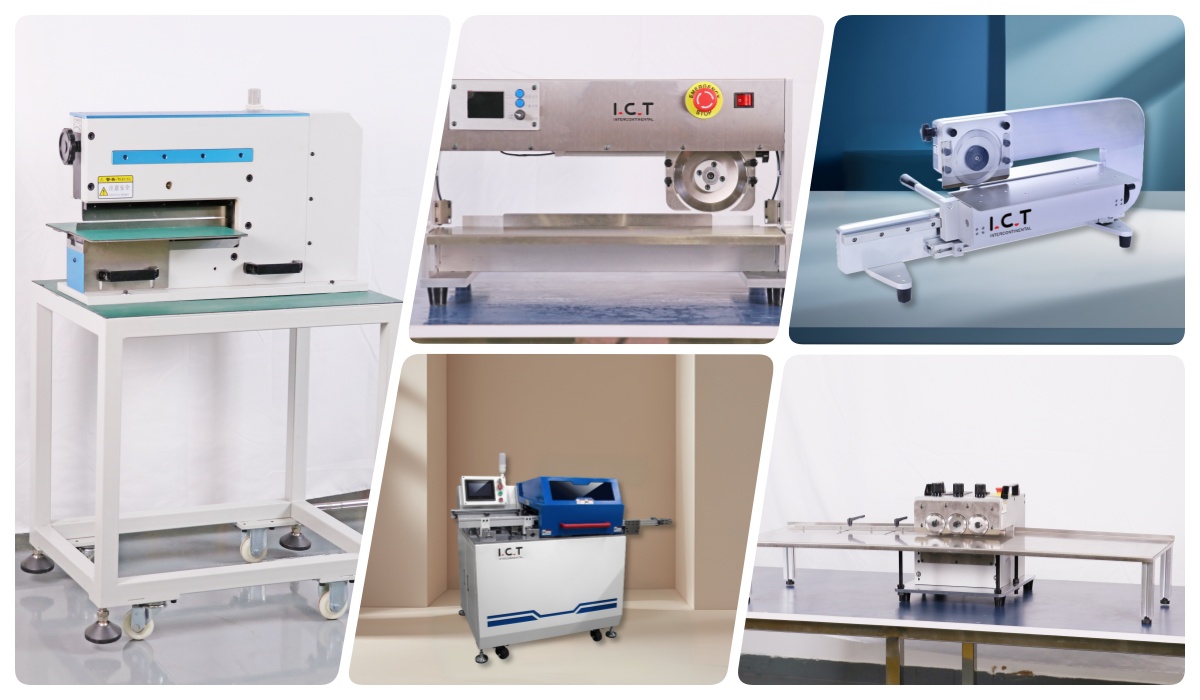

ICT oferă cinci tipuri principale de mașini de tăiat în V pentru a se potrivi nevoilor diferite:

• Tip manual standard: simplu și rentabil pentru loturi mici.

• Separator LED cu mai multe lame: Design special pentru benzi lungi de LED cu stres foarte scăzut.

• Tip ghilotină: Acțiune pneumatică cu o singură tăietură pentru plăci FR4 mai groase.

• Tipul cu lame de mișcare (glisante): Ajustare flexibilă pentru diferite adâncimi de caneluri în V.

• Tip de grup cu mai multe cuțite: Separare de înaltă eficiență pentru PCB cu lungime nelimitată.

|  Caracteristică

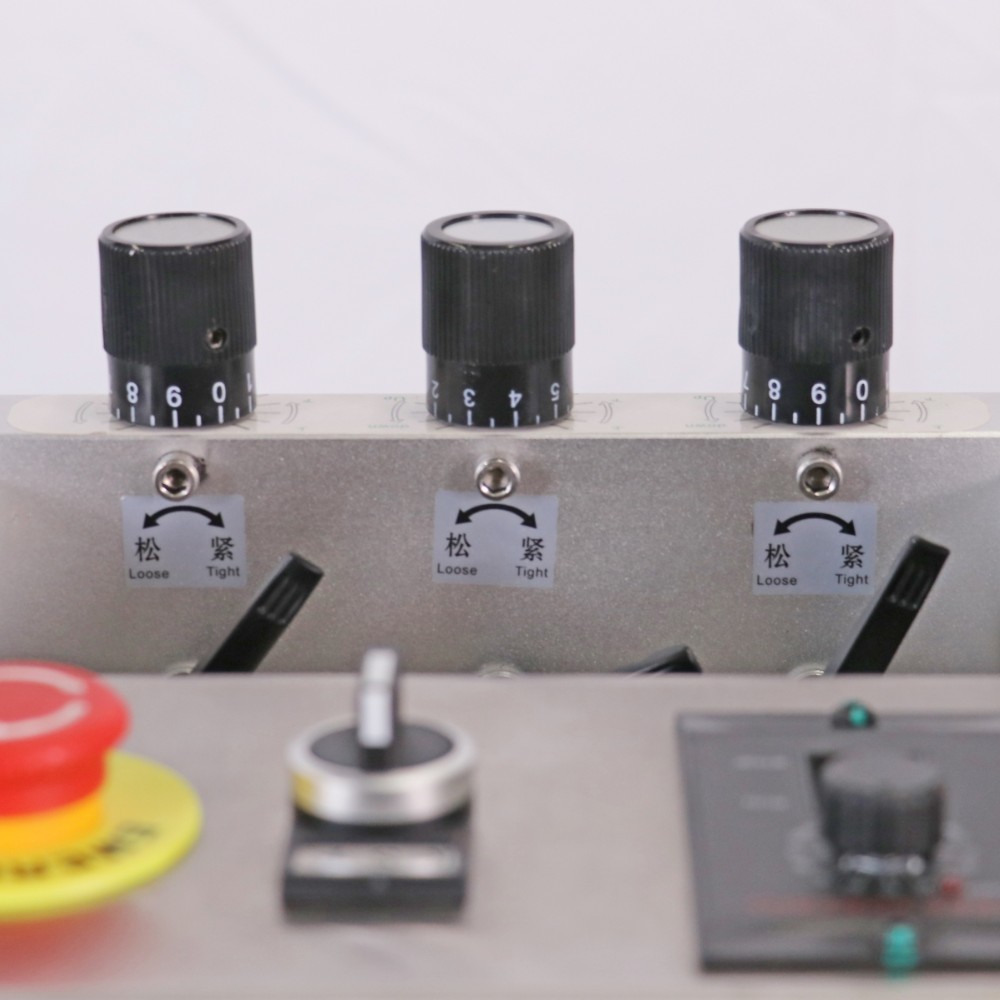

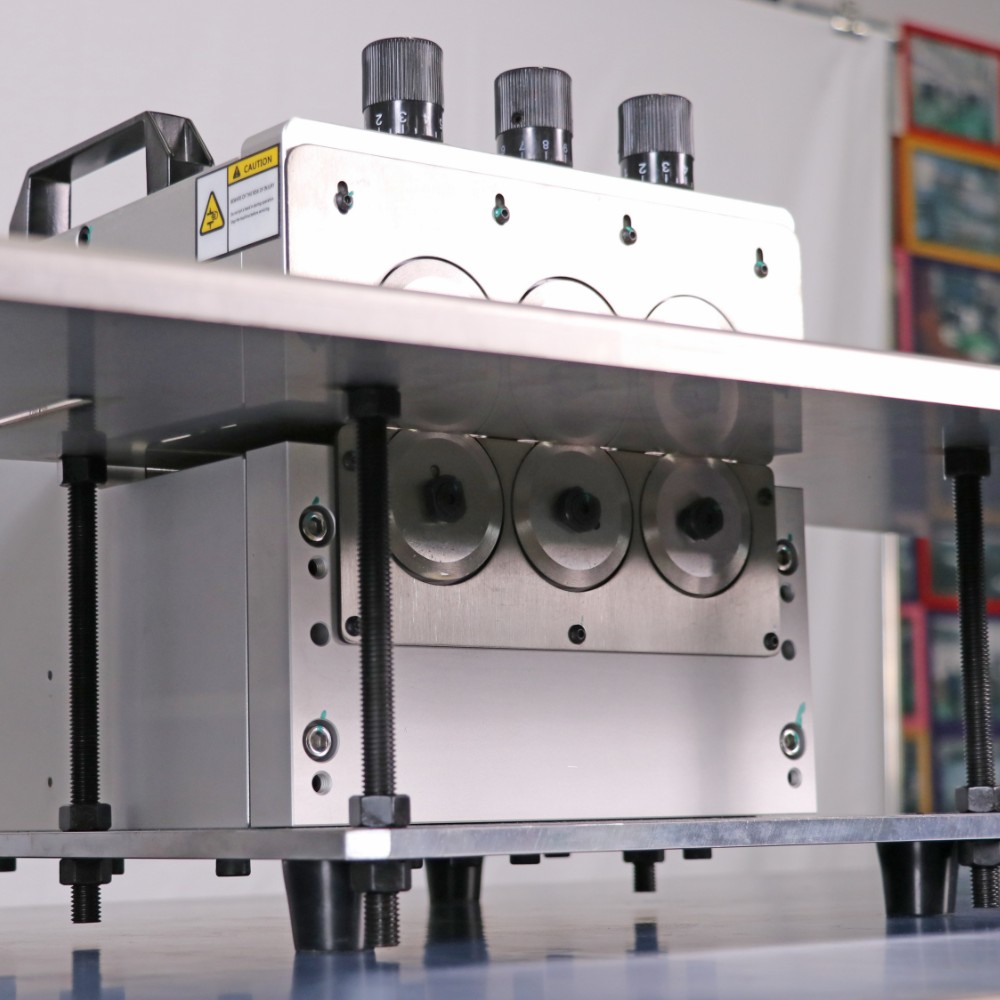

Separator LED cu mai multe lame

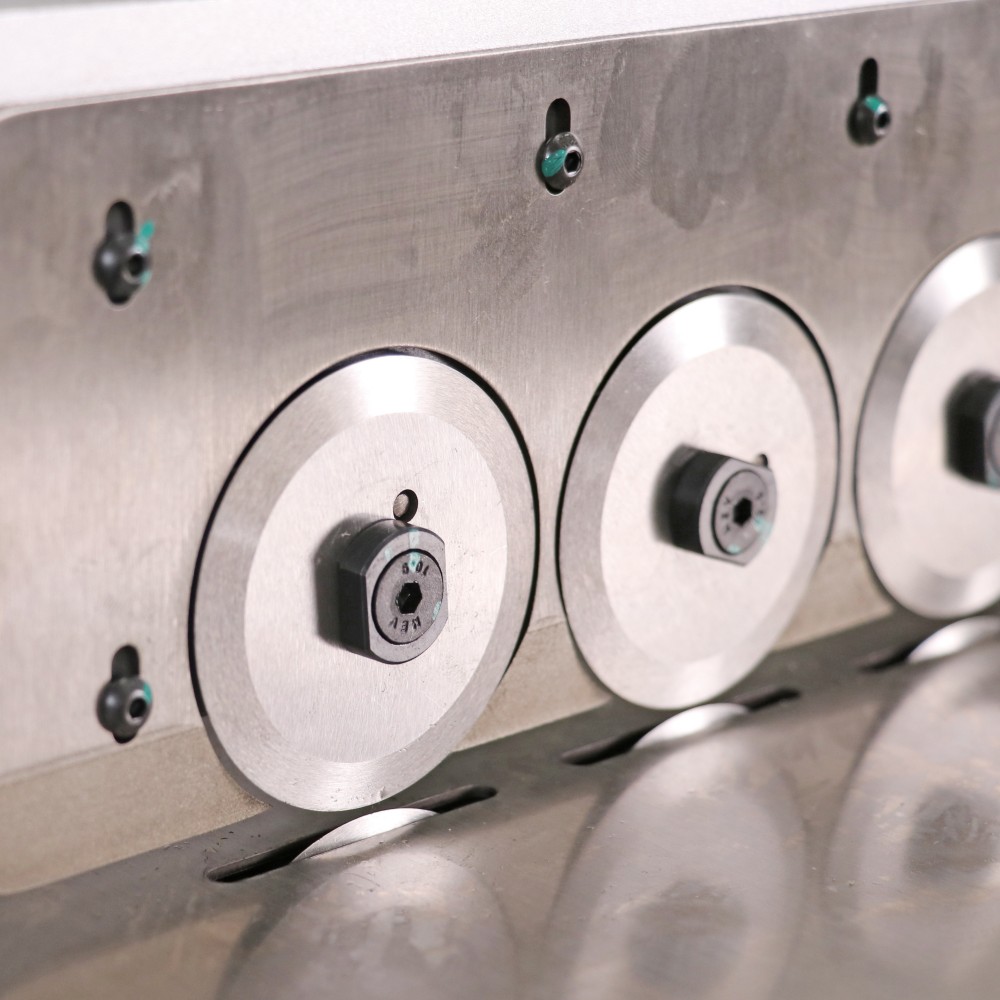

Acest separator LED folosește șase lame circulare în trei grupuri pentru a separa PCB-urile în faze: primul grup taie 40%, al doilea grup urmează cu încă 40% și al treilea grup termină ultimele 20%. Fiecare scurtătură reduce stresul intern cu până la 80%, prevenind deformarea plăcilor din aluminiu și LED. Lamele din Taiwan durează peste un an și pot fi ascuțite de mai multe ori. Calibrarea precisă cu laser menține saltul lamei sub 0,02 mm pentru o calitate perfectă. Se potrivește benzilor lungi de LED-uri, PCB-urilor din aluminiu și producției de LED-uri de mare volum, unde planeitatea plăcii este critică. Platformele suplimentare din inox (1,2 m sau 2,4 m) manipulează cu ușurință scânduri mai lungi.

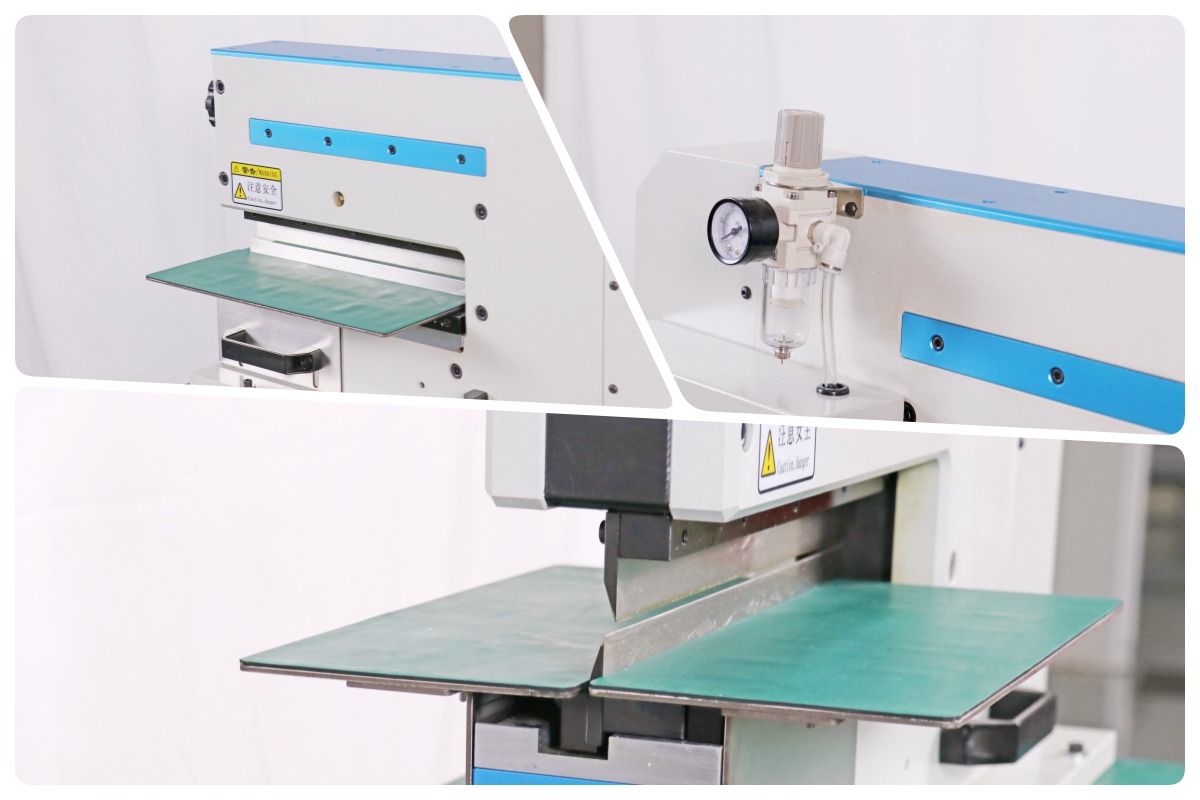

Mașină de tăiat în V de tip ghilotină

Separatorul LED cu ghilotină folosește o tăietură directă în jos alimentată de aer, cu stres sub 180uE pentru a proteja îmbinările și componentele de lipit. Se separă chiar la marginea canelurii în V, permițând doar 0,3 mm distanță până la piese și manipulând componente de până la 60 mm înălțime. Nicio rotație a motorului înseamnă zero poluare cu praf sau carbon și nicio frecare nu lasă aproape niciun reziduu metalic. O tăietură pe secundă cu comutatorul de picior oferă o operare rapidă și sigură. Durata de viață a lamei depășește 6 milioane de tăieturi. Este perfect pentru plăci FR4 și aplicații care necesită margini curate, precise, fără probleme de praf.

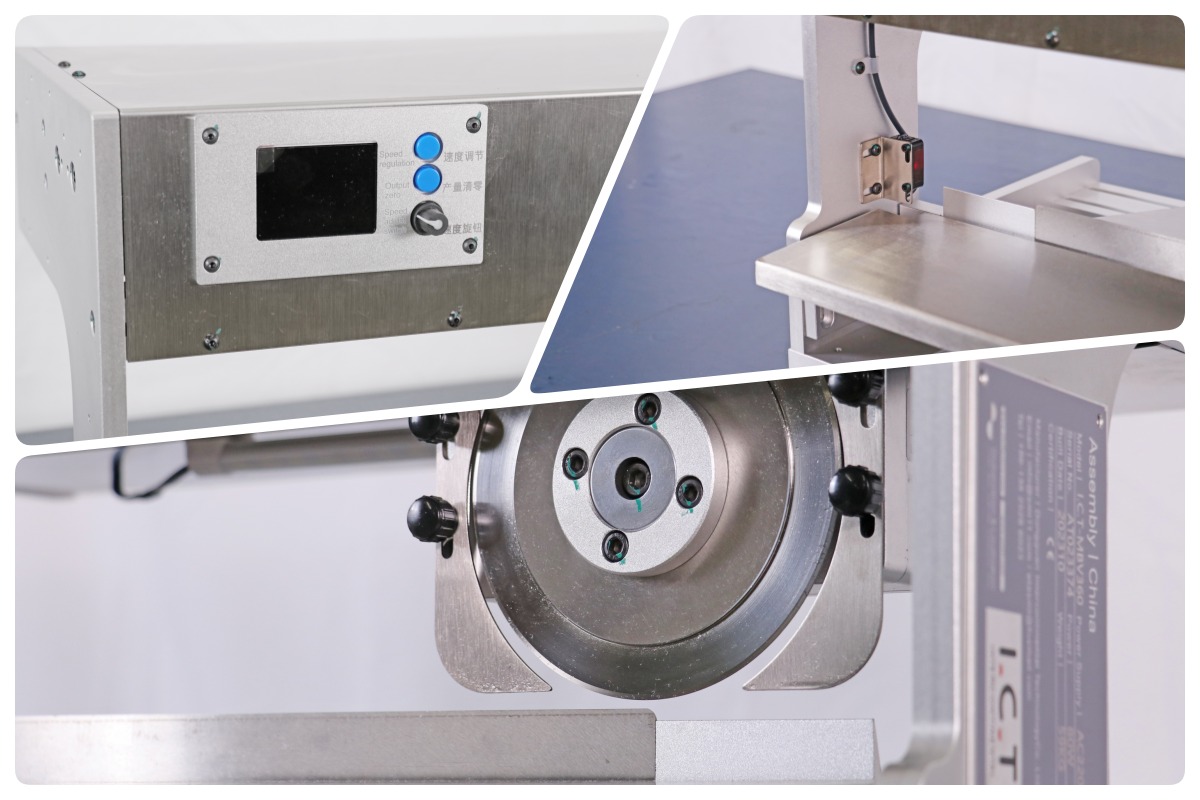

Mașină de tăiat în V Move-Blade (glisantă).

Acest separator LED glisant manual permite operatorilor să ajusteze viteza lamei și distanța dintre lamele circulare și drepte pentru diferite adâncimi de caneluri în V. PCB-urile rămân fixate în timpul separării, astfel încât componentele înalte (până la 34 mm) de-a lungul canelurii sunt sigure. Minimizează presiunea pentru a evita fisurile și funcționează bine pentru plăcile cu componente mixte. Structura solidă asigură stabilitate, iar personalizarea lamelor este disponibilă. Ideal pentru producția de volum mediu, prototipuri sau fabrici care au nevoie de separare flexibilă, cu costuri reduse, fără configurații complexe.

|  Caietul de sarcini

Parametru	Mașină manuală de tăiere în V cu o singură lamă	Separator cu LED-uri	Tip ghilotină Mașină de tăiat în V	Lamă de mișcare (glisantă) Mașină de tăiat în V	Lame cu mai multe grupuri Mașină de tăiat în V PCB
Tip operațiune	Manual (glisant manual)	Manual (împingere manuală)	Manual (comutator cu picior pneumatic)	Manual (glisant reglabil)	Manual (împingere cu mai multe grupuri)
Configurarea lamei	1 lamă circulară + 1 lamă dreaptă	6 lame circulare (3 grupuri sus/jos)	O singură lamă de ghilotină dreaptă	1 circular + 1 drept (decalaj reglabil)	Mai multe grupuri de lame circulare (cuțit multiplu personalizat)
Lungimea PCB	0–350 mm	Nelimitat (cu platforme de 1,2 m / 2,4 m)	0–330 mm	0–350 mm (tipic)	Nelimitat sau foarte lung (în funcție de platformă)
Grosime PCB	0,8–5 mm	0,2–5 mm	0,3–5 mm	0,8–5 mm	0,2–5 mm (tipic pentru mai multe grupuri)
Metoda de tăiere	Glisare cu o singură trecere	3 faze (40% + 40% + 20%)	Tăiere în jos dintr-o singură lovitură	O singură trecere cu adâncime reglabilă	Tăiere secvenţială cu mai multe grupuri
Cea mai bună aplicație	PCB-uri generale, prototipuri, volum mediu	Benzi lungi de LED-uri, PCB-uri din aluminiu, LED-uri de mare volum	Plăci FR4, margini curate/fără praf	Componente mixte, adâncime în V flexibilă	PCB-uri foarte lungi sau late, separare de înaltă eficiență

|  Lista echipamentelor de linie SMT

|  Video cu succesul clienților

În 2025, inginerul TIC Peter a călătorit în Uzbekistan pentru un proiect de instalare și formare la fața locului de 16 zile. Clientul a cumpărat o linie SMT completă pentru producția de motoare și piese de automobile, inclusiv imprimantă complet automată 5151, montator, cuptor de reflow L8, AOI, descărcare NG/OK, stație de reluare BGA, mașină de depanare cu cuțit, amestecător de pastă de lipit, transportor de translație și multe altele. ICT a oferit o soluție de linie în formă de U pentru a rezolva limitele de lățime din fabrică. Peter a finalizat instruirea cu succes, iar acum clientul conduce toate echipamentele în mod independent, cu o producție fără probleme.

|  Service și suport pentru instruire

ICT oferă instalare completă, instruire pentru operator și asistență tehnică continuă pentru fiecare separator LED și linie SMT. Ingineri cu experiență călătoresc în întreaga lume pentru a configura echipamente, pentru a preda operarea și pentru a împărtăși cele mai bune practici. Instruirea acoperă utilizarea mașinii, întreținerea, depanarea și optimizarea proceselor. Răspundem rapid la întrebări prin telefon, e-mail sau asistență de la distanță. Acest lucru îi ajută pe clienți să înceapă producția rapid și să mențină un timp de funcționare ridicat. Scopul nostru este să ne asigurăm că fiecare client operează echipamente cu încredere și eficient.

|  Mărturii ale clienților

Clienții îi laudă pe inginerii TIC pentru abilitățile lor profesionale, răbdarea în timpul instruirii și rezolvarea rapidă a problemelor. Mulți evidențiază separatorul LED pentru performanța sa stabilă, stresul scăzut pe plăci și durata lungă de viață a lamei. Ei apreciază, de asemenea, ambalarea atentă și transportul în siguranță, utilajele ajungând în stare perfectă. Răspunsul rapid la întrebări și serviciul post-vânzare de încredere creează o încredere puternică. „Echipament excelent și asistență excelentă”, este un comentariu comun din partea utilizatorilor globali.

|  Certificari si standarde

Separatorul ICT LED și mașinile SMT îndeplinesc standardele internaționale cu certificări CE, RoHS și ISO9001. De asemenea, deținem mai multe brevete pentru modele inovatoare în echipamentele de depanare și producție. Aceste certificate confirmă siguranța produsului, conformitatea cu mediul și calitatea înaltă. Clienții pot avea încredere în mașinile noastre pentru performanțe de încredere în fabrici din întreaga lume.

|  Despre Compania și Fabrica TIC

ICT are propria echipă de cercetare și dezvoltare și o fabrică de producție în Dongguan, China, cu 89 de angajați, inclusiv 20 de ingineri profesioniști. Din 2012, am crescut rapid și acum deservim peste 1600 de clienți din 72 de țări. Unitatea noastră de 12000 m² urmează procese stricte de testare și un sistem complet de management al calității pentru a se asigura că fiecare mașină îndeplinește standarde înalte. Oferim soluții SMT unice, de la planificare la post-vânzare, ajutând clienții să construiască și să optimizeze linii de producție la nivel global.
