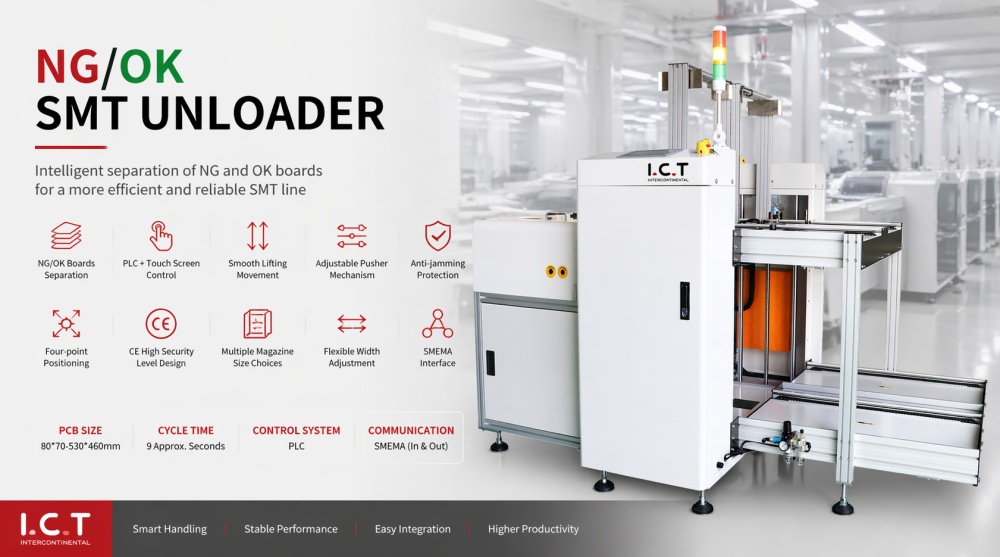

| Ng/ok Magazine Unloader pentru linii SMT
În producția SMT, manipularea eficientă a PCB-urilor finite este la fel de critică ca și asamblarea în sine. Ng/ok Magazine Unloader SMT este dezvoltat pentru a gestiona procesul de descărcare după etapele de inspecție sau lipire. Separă automat panourile de trecere și de eșec și le stochează în reviste desemnate. Cu lățimea șinei reglabilă și viteza de transport constantă, acceptă diferite dimensiuni de PCB fără a perturba ritmul de producție. Conceput pentru o funcționare stabilă, funcționează ca un punct de conectare fiabil între echipamentele de inspecție și procesele din aval, ajutând la menținerea unui flux de producție stabil și organizat.
| Caracteristici detaliate ale produsului
După etape de inspecție, cum ar fi AOI, manipularea manuală a plăcilor NG și OK încetinește adesea producția. Această mașină îndepărtează acest blocaj prin direcționarea automată a PCB-urilor de trecere și eșec în magazii separate. Procesul este stabil și repetabil, asigurând o precizie consecventă a sortării. Prin reducerea intervenției umane, scade și șansa de deplasare greșită sau a plăcilor de amestecare, ceea ce susține direct un control mai bun al calității în întreaga linie SMT.
Liniile de producție rareori se ocupă de un singur tip de placă. Acesta este motivul pentru care setările de lățime și pas reglabile ale șinei sunt esențiale. Ng/ok Magazine Unloader SMT permite operatorilor să se adapteze rapid la diferite dimensiuni de PCB fără ajustări complexe. Fie pentru plăci de control mici sau panouri mai mari, mașina menține transferul și alinierea lină, ajutând producția să rămână flexibilă fără a sacrifica stabilitatea.
Transferul instabil al PCB poate întrerupe întregul proces SMT. Acest dispozitiv de descărcare asigură o mișcare lină și controlată de la transportor la stivuirea revistelor. Fiecare placă este manipulată cu atenție pentru a evita deteriorarea sau alinierea greșită. Sistemul de stocare a revistei menține panourile organizate și pregătite pentru următorul proces, făcând operațiunile din aval mai previzibile și mai eficiente.
În mediile reale de producție, echipamentele trebuie să funcționeze ore lungi fără întrerupere. Această mașină este construită având în vedere această realitate. Structura sa susține o funcționare stabilă pe termen lung, în timp ce sistemul de control asigură o performanță constantă. Nevoile reduse de întreținere și controlul fiabil al mișcării ajută la menținerea funcționării liniei de producție fără opriri inutile.
Luminile de inspecție cu LED-uri, transportoarele cu lanț metalic și ventilatoarele ionizatoare sunt pregătite. Motoarele automate ale lățimii și controlul transportului segmentelor fac față cerințelor speciale. Fiecare opțiune vine complet testată. Aceste opțiuni permit încărcătorului de reviste smt mini pcb să se potrivească cu orice aspect SMT.
| Caietul de sarcini
| Specificații | Model HNU250 | Model HNU330 | Model HNU390 | Model HNU460 |
|---|---|---|---|---|
| Dimensiune (mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| Dimensiune PCB (mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| Dimensiune rack (mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| Grosime PCB | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm |
| Greutatea PCB | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg |
| Înălțimea componentei PCB | ±15 mm | ±15 mm | ±15 mm | ±15 mm |
| PCB de alimentare în timp | Secunde 9 Aprox. sau Specificați | Secunde 9 Aprox. sau Specificați | Secunde 9 Aprox. sau Specificați | Secunde 9 Aprox. sau Specificați |
| Indexarea tonului | 10.20.30.40.50mm sau Specificați | 10.20.30.40.50mm sau Specificați | 10.20.30.40.50mm sau Specificați | 10.20.30.40.50mm sau Specificați |
| Sistem de control | PLC | PLC | PLC | PLC |
| Putere | Max 300VA | Max 300VA | Max 300VA | Max 300VA |
| Alimentare cu aer | 4-6Bar, 10ltr/min | 4-6Bar, 10ltr/min | 4-6Bar, 10ltr/min | 4-6Bar, 10ltr/min |
| Înălțimea transportului | 910±30mm (sau specificat de client) | 910±30mm (sau specificat de client) | 910±30mm (sau specificat de client) | 910±30mm (sau specificat de client) |
| Centura de transport | Curea plată antistatică de 3,8 mm | Curea plată antistatică de 3,8 mm | Curea plată antistatică de 3,8 mm | Curea plată antistatică de 3,8 mm |
| Alimentare electrică | 1 pH AC 220V 50/60Hz (opțiune: 110V la 380V) | 1 pH AC 220V 50/60Hz (opțiune: 110V la 380V) | 1 pH AC 220V 50/60Hz (opțiune: 110V la 380V) | 1 pH AC 220V 50/60Hz (opțiune: 110V la 380V) |
| Greutate | 360 Kg | 380 Kg | 420 Kg | 460 Kg |
| Opţiune | Magazin de dimensiuni duble, Reglare automată a lățimii, Sistem MES | |||
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT
Oferim linie de asamblare Smart SMT care asigură fabricarea PCBA complet automată, de mare viteză și ultra-fiabilă. Configurația noastră dovedită începe cu PCB Loader Unloader, trece la o imprimantă automată de precizie pentru aplicarea perfectă a pastei de lipit, continuă cu mașini LED SMT pentru plasarea precisă a componentelor, trece printr-o lipire prin reflux în vid pentru îmbinări de lipire puternice și se termină cu mașina de testare AOI pentru a detecta orice defect. Fiecare mașină comunică perfect, reducând forța de muncă și sporind randamentul la prima trecere. Această soluție completă îndeplinește standardele din industria auto, medicală, de consum și LED-uri, menținând în același timp costurile de operare scăzute și timpul de funcționare extrem de ridicat
| Povestea de succes a clienților-Livrare cu succes a liniei SMT în Germania
În aprilie 2026, ICT a livrat o linie completă de producție SMT unui client din Germania pentru fabricarea LED-urilor. Proiectul a inclus încărcător, imprimantă, mașini de preluare și plasare, cuptor de reflow, transportoare și Ng/ok Magazine Unloader SMT. Inginerii noștri au asigurat instalarea și instruirea la fața locului, asigurându-se că întreaga linie era gata pentru producția zilnică. Cu o coordonare adecvată între procesele de inspecție și descărcare, clientul a obținut un flux de lucru mai organizat, a redus manipularea manuală și a îmbunătățit stabilitatea globală a producției.
| Sistem de asistență cu linie completă
La ICT, service-ul este proiectat pe întreaga linie de producție, nu pe o singură mașină. De la SMT la DIP și linii de acoperire, inginerii noștri sprijină configurarea din fabrică, integrarea echipamentelor și accelerarea producției. Instalarea este urmată de instruire structurată care conectează funcționarea mașinii cu fluxul real de producție. Operatorii învață cum se leagă fiecare proces, nu doar cum să ruleze o unitate. Cu servicii globale la fața locului și asistență la distanță 24/7, ne asigurăm că întreaga linie funcționează fără probleme, de la prima placă până la producția de masă stabilă.
| Succesul clienților prin soluții complete
Clienții evidențiază adesea nu doar mașina, ci și experiența completă. De la livrare până la instalare, totul sosește bine ambalat și gata de funcționare. Inginerii oferă îndrumări clare, făcând pornirea mai rapidă decât se aștepta. Mai important, întreaga linie SMT funcționează ca un singur sistem, nu ca mașini separate. Acest lucru reduce problemele de coordonare și îmbunătățește producția zilnică. Mulți clienți menționează timpi de răspuns mai rapidi și soluții practice atunci când apar probleme, ceea ce menține producția în mișcare fără întârzieri.
| Certificari pentru integrarea completă a liniei SMT
Soluțiile noastre sunt construite pentru a îndeplini cerințele internaționale de producție pe liniile complete SMT, DIP și de acoperire. Echipamentul respectă standardele CE, RoHS și ISO9001, asigurând siguranța, consistența și fiabilitatea pe termen lung. Mai important, conformitatea este luată în considerare la nivel de sistem, inclusiv proiectarea electrică, selecția componentelor și standardele de integrare. Acest lucru permite clienților să implementeze linii de producție complete care respectă reglementările locale fără modificări suplimentare, reducând riscurile proiectului și simplificând configurarea globală a fabricii.
| Despre TIC și capacitățile noastre de producție
ICT se concentrează pe construirea de soluții complete de producție de electronice, nu doar pe furnizarea de echipamente. De la SMT la DIP și acoperire, proiectăm și livrăm linii de producție complete, adaptate nevoilor reale ale fabricii. Cu producție internă, control strict al calității și echipe de inginerie cu experiență, sprijinim proiecte de la planificarea aspectului până la producția de masă. Soluțiile noastre rulează deja în zeci de țări, ajutând clienții să treacă de la instalare la producție stabilă, cu mai puține riscuri și termene mai rapide.
