Problemele de îmbinare SMT apar de obicei atunci când benzile cu două componente nu sunt pregătite, aliniate, îmbinate sau alimentate corect. O îmbinare slabă poate cauza separarea benzii, blocajele alimentatorului, pierderea componentelor, întreruperile plasării și timpi neaștepți de neașteptate a producției. În asamblarea SMT de mare volum, chiar și un mic defect de îmbinare poate afecta stabilitatea întregului proces de furnizare a materialului.
Cele mai frecvente probleme de îmbinare SMT pot fi prevenite. Cheia este să înțelegem relația dintre pregătirea îmbinării, alinierea benzii suport, rezistența îmbinării, compatibilitatea alimentatorului și manipularea operatorului. Atunci când fabrica combină echipamentul corect cu un proces standardizat, riscul de defectare a îmbinării benzii componente poate fi redus semnificativ.
Acest ghid explică cele mai frecvente probleme de îmbinare, cum să efectuați depanarea practică a îmbinărilor de îmbinare SMT și cum să preveniți defecțiunile repetate în timpul schimbării automate sau manuale a materialului.
Cuprins
O îmbinare SMT este o îmbinare mică, dar trebuie să funcționeze fiabil în interiorul unui alimentator cu mișcare rapidă. Banda conectată trebuie să mențină direcția corectă, lățimea, pasul, poziția buzunarului și rezistența mecanică în timp ce trece prin calea de alimentare.
Dacă orice parte a procesului este incorectă, îmbinarea poate eșua imediat sau poate crea o problemă câteva minute mai târziu. De exemplu, o îmbinare poate părea sigură atunci când este făcută, dar devine separată după tragerea repetată de către alimentator. O altă îmbinare poate rămâne conectată, dar creează suficientă grosime sau nealiniere pentru a provoca un blocaj de alimentare.
Calitatea îmbinării nu depinde doar de o singură acțiune. Este afectată de starea benzii vechi, starea benzii noi, metoda de tăiere, poziția de aliniere, materialul de îmbinare, designul alimentatorului și metoda de manipulare a operatorului.
Aceasta înseamnă că depanarea nu ar trebui să se concentreze numai pe articulația vizibilă. Dacă aceeași problemă se întâmplă în mod repetat, fabrica ar trebui să revizuiască procesul complet de la pregătirea bobinei până la funcționarea alimentatorului.
Operatorii efectuează adesea schimbări de bobine în perioadele aglomerate de producție. Atunci când mai multe alimentatoare necesită atenție în același timp, operatorul poate grăbi pregătirea benzii sau poate sări peste un pas de verificare. Oboseala și diferențele de la schimb la schimb pot crea, de asemenea, rezultate inconsistente.
Echipamentul automat poate reduce o parte din această variație, dar nu înlătură necesitatea unei instruiri adecvate și a controlului procesului. O operație de îmbinare fiabilă trebuie să fie ușor de urmărit chiar și atunci când cererea de producție este mare.
O îmbinare care funcționează cu un alimentator poate să nu funcționeze la fel de bine cu un alt tip de alimentator. Diferențele în calea benzii, structura de ghidare, manipularea benzii de acoperire și spațiul liber pot afecta modul în care îmbinarea se mișcă prin alimentator.
Din acest motiv, o îmbinare trebuie întotdeauna testată în condiții reale de producție. Inspecția vizuală singură nu poate confirma că o îmbinare se va alimenta corect la viteza normală a liniei.
Nealinierea benzii este una dintre cele mai frecvente probleme de îmbinare SMT. Se întâmplă atunci când benzile de transport vechi și noi nu sunt poziționate în aceeași direcție sau nu sunt aliniate corect înainte de îmbinare.
Nealinierea poate afecta marginea benzii, poziția buzunarului, orificiile pinionului sau pasul componentelor. Când alimentatorul trage înainte banda conectată, îmbinarea se poate mișca neuniform sau se poate prinde de traseul de ghidare.
Simptomele comune ale nealinierii benzii includ rezistența alimentatorului, mișcarea neuniformă a benzii, alarmele de alimentare intermitente și o îmbinare care se deplasează lateral în timp ce trece prin alimentator. Operatorul poate observa, de asemenea, că marginea benzii nu este dreaptă după finalizarea îmbinării.
În unele cazuri, alimentatorul continuă să se miște, dar poziția buzunarelor componente devine instabilă. Acest lucru poate duce la alegeri ratate sau la erori de plasare, mai degrabă decât la oprirea imediată a mașinii.
Cele două benzi nu au fost plasate pe aceeași linie centrală.
Capetele benzii au fost tăiate în unghiuri diferite.
Operatorul a îmbinat benzi cu orientări diferite.
Ghidul de poziționare nu a fost folosit corect.
Lățimea benzii nu a fost compatibilă cu instrumentul de îmbinare.
Marginea benzii de transport a fost deteriorată înainte de îmbinare.
Înainte de îmbinare, operatorii trebuie să confirme direcția benzii, poziția marginii și orientarea buzunarului. Benzile vechi și noi ar trebui să fie plasate în ghidajul mașinii conform punctului de referință definit, mai degrabă decât aliniate doar cu ochiul.
Când este posibil, utilizați o mașină de îmbinare cu un dispozitiv de poziționare stabil sau un ghidaj de aliniere. Ghidul trebuie să țină în siguranță ambele benzi în timp ce îmbinarea este creată. De asemenea, fabricile ar trebui să definească un standard simplu de inspecție vizuală pentru dreptate, poziția marginilor și direcția benzii.
Dacă dezalinierea continuă după instruirea operatorului, testați procesul cu diferiți furnizori de bandă și lățimi de bandă. Problema poate proveni din variația dimensională a benzii purtătoare, mai degrabă decât din manipularea operatorului.
O îmbinare slabă se poate separa în timp ce alimentatorul trage banda. Aceasta este o formă gravă de eroare a îmbinării benzii componente , deoarece întrerupe continuitatea materialului și poate opri alimentatorul în mod neașteptat.
Îmbinarea se poate separa imediat după îmbinare, în timpul încărcării alimentatorului sau după ce banda conectată a trecut deja printr-o parte a căii de alimentare. Separarea întârziată este deosebit de dificil de diagnosticat, deoarece îmbinarea poate părea inițial acceptabilă.
Semnele unei îmbinări slabe includ separarea benzii, materialul de îmbinare liber, o îmbinare deschisă sau un alimentator care se oprește brusc după ce punctul de îmbinare ajunge la mecanismul de alimentare. Operatorii pot găsi, de asemenea, noua bobină deconectată de la banda veche în timpul inspecției.
Dacă îmbinarea se separă în interiorul alimentatorului, operatorul poate fi necesar să scoată banda, să elibereze traseul alimentatorului, să reconectați bobina și să verifice din nou materialul. Acest lucru creează mai mult timp de nefuncționare decât o schimbare normală a bobinei.
Presiune insuficientă de îmbinare.
Material de îmbinare incorect sau deteriorat.
Praf, ulei sau reziduuri pe suprafața benzii.
Capetele benzii neuniforme sau deteriorate.
Suprapunere incorectă între cele două benzi.
Material de îmbinare care nu se potrivește cu tipul de bandă.
Forță de tragere excesivă a alimentatorului.
Capetele benzii trebuie să fie curate, plate și fără contaminare înainte de îmbinare. Operatorii trebuie să utilizeze materialul de îmbinare corect și să urmeze poziția și suprapunerea recomandate. Dacă mașina aplică presiune sau căldură, setările trebuie verificate în funcție de banda și metoda de îmbinare utilizate.
Fabricile ar trebui să efectueze o simplă verificare de tragere sau de manipulare în timpul validării procesului. Scopul nu este de a aplica o forță excesivă, ci de a confirma că articulația rămâne sigură în timpul mișcării normale a benzii.
Pentru producția de mare volum, o mașină automată de îmbinare poate ajuta la îmbunătățirea consistenței îmbinării prin controlul poziției benzii și acțiunii de îmbinare. Soluția automată de îmbinare a benzii SMT poate fi evaluată atunci când fabrica are nevoie de performanțe mai repetabile de schimbare a bobinei.
Un blocaj de îmbinare apare atunci când secțiunea conectată nu poate trece fără probleme prin alimentator. Alimentatorul se poate opri, genera o alarmă sau prezintă rezistență anormală pe măsură ce îmbinarea ajunge la ghidaj, pinion sau traseul benzii de acoperire.
Această problemă este frecventă atunci când îmbinarea este prea groasă, neuniformă, nealiniată sau nu este potrivită pentru alimentatorul specific. O îmbinare poate fi puternică din punct de vedere mecanic, dar totuși eșuează, deoarece forma sa nu se potrivește cu spațiul de alimentare.
Semnele tipice includ o oprire bruscă a alimentatorului, o alarmă de blocaj, avansarea neregulată a benzii sau o îmbinare care se pliază sau se deteriorează în interiorul alimentatorului. În unele cazuri, motorul de alimentare poate continua să încerce să avanseze banda în timp ce poziția componentei nu se mișcă corect.
Blocajele repetate în aceeași poziție de alimentare pot indica o problemă specifică alimentatorului. Blocajele care apar cu multe alimentatoare pot indica o problemă mai largă a procesului de îmbinare.
Îmbinarea este prea groasă pentru calea de alimentare.
Îmbinarea are o margine neuniformă sau secțiune ridicată.
Lățimea benzii nu se potrivește cu configurația alimentatorului.
Materialul de îmbinare se extinde dincolo de marginea benzii.
Ghidajul alimentatorului este murdar sau deteriorat.
Îmbinarea a fost încărcată în direcția greșită.
Îmbinarea finală trebuie să fie plată și curată, fără material inutil să se extindă în calea de alimentare. Operatorii ar trebui să evite suprapunerea excesivă sau materialul de îmbinare care creează o îmbinare voluminoasă.
Înainte de producția completă, testați îmbinarea prin modelul de alimentator real la viteza normală de funcționare. Verificați mișcarea înainte și după punctul de îmbinare. Acest test trebuie repetat pentru lățimile benzii și tipurile de componente care sunt utilizate cel mai des.
Întreținerea alimentatorului este, de asemenea, importantă. Praful, reziduurile de adeziv și piesele de ghidare uzate pot face un alimentator mai puțin tolerant la variația de îmbinare. Un proces bun de depanare ar trebui să verifice atât starea îmbinării, cât și a alimentatorului.
O altă problemă comună apare atunci când noua bobină este încărcată în direcția greșită sau banda de transport este inversată înainte de îmbinare. Benzile pot fi încă îmbinate, dar alimentatorul nu poate livra corect componentele.
Direcția incorectă poate face ca buzunarele componentelor să fie îndreptate în sens greșit, banda de acoperire să se miște incorect sau găurile pinionului să nu se cupleze în mecanismul de alimentare.
Simptomele pot include lipsa unei componente, mișcarea înapoi a benzii, alarme de alimentare, componente expuse în poziție greșită sau o îmbinare care pare corectă, dar care nu poate fi încărcată în alimentator.
Deoarece banda poate arăta în continuare conectată fizic, această problemă poate fi confundată cu o defecțiune a mașinii de alimentare sau de plasare. Operatorii trebuie să verifice direcția benzii înainte de a regla mașina sau de a înlocui alimentatorul.
Noua bobină a fost plasată într-o orientare greșită.
Banda a fost răsturnată înainte de alăturare.
Operatorul nu a comparat direcțiile de bandă vechi și noi.
Mulinetele asemănătoare au provocat confuzie.
Instrucțiunea de lucru nu includea verificarea direcției.
Utilizați un semn clar de direcție a benzii pe stația de îmbinare. Operatorii ar trebui să compare noua bandă cu banda de rulare înainte de îmbinare și să confirme că buzunarele pentru componente, orificiile pinionului și banda de acoperire sunt îndreptate corect.
Etichetele materialelor și sarcinile de alimentare ar trebui, de asemenea, să fie ușor de citit. Când mai multe role arată similar, verificarea codurilor de bare sau verificarea materialului poate reduce riscul încărcării incorecte.
O instrucțiune standard de lucru ar trebui să includă o verificare a direcției ca pas obligatoriu, mai degrabă decât să o lase în memoria operatorului.
Unele îmbinări rămân conectate, dar creează încă o alimentare instabilă a componentelor. Îmbinarea poate trece prin alimentator, dar pasul componentei, poziția buzunarului sau mișcarea benzii devin inconsecvente în apropierea punctului de îmbinare.
Acest tip de problemă poate afecta precizia plasării și poate fi mai dificil de identificat decât un blocaj complet al alimentatorului. Linia poate continua să ruleze în timp ce produce erori intermitente de preluare sau alarme de plasare a componentelor.
Operatorii pot observa piese omise, buzunare goale, avansarea neregulată a benzii sau un cap de plasare care se oprește în apropierea zonei de îmbinare. În unele cazuri, doar anumite componente sau poziții de alimentare indică problema.
Dacă problema este intermitentă, este important să înregistrați când se întâmplă și dacă este întotdeauna asociată cu punctul de îmbinare. Aceste informații pot ajuta la separarea unei probleme de îmbinare de o problemă de alimentare sau de componentă.
Mașina de plasare se așteaptă ca componentele să ajungă la o locație previzibilă de preluare. Dacă banda se mișcă neuniform sau îmbinarea modifică pasul efectiv, este posibil ca componenta să nu fie prezentată corect.
Acest lucru poate afecta sistemul de preluare și plasare SMT chiar și atunci când mașina în sine funcționează normal. Hrănirea stabilă a componentelor este, prin urmare, o parte importantă a controlului calității plasării.
Utilizați materiale de îmbinare și metode de îmbinare care păstrează planeitatea și mișcarea benzii. Evitați să plasați îmbinarea prea aproape de un buzunar deteriorat sau să utilizați o secțiune de bandă cu găuri întinse sau deformate pentru pinion.
Când validați un proces de îmbinare, treceți suficientă bandă prin alimentator pentru a observa tranziția reală. O scurtă verificare manuală la stația de îmbinare nu este suficientă pentru a confirma comportamentul stabil de plasare.
Încărcarea greșită a materialului nu este o defecțiune mecanică a îmbinării, dar este una dintre cele mai grave probleme legate de schimbarea bobinei. Banda poate fi îmbinată corect în timp ce componenta greșită este introdusă în linia de producție.
Acest lucru poate duce la plasare incorectă, probleme de calitate a produsului, reprelucrare, risipă de materiale și investigații dificile de trasabilitate.
Materialul greșit poate fi selectat deoarece bobinele similare sunt stocate împreună, etichetele sunt greu de citit sau operatorul lucrează sub presiunea timpului. Riscul devine mai mare în producția de amestecuri mari, unde multe numere de piese pot fi utilizate pe aceeași linie.
Un alt risc apare atunci când o bobină de înlocuire este pregătită în prealabil, dar nu este clar identificată. Operatorul poate presupune că bobina este corectă fără a finaliza o verificare adecvată.
Utilizați scanarea codurilor de bare sau un proces definit de verificare a materialului în doi pași atunci când mediul de producție necesită o trasabilitate mai puternică. Numărul piesei, poziția alimentatorului și comanda de lucru trebuie verificate înainte de finalizarea îmbinării.
Bobinele de înlocuire trebuie să fie montate în conformitate cu planul de producție și clar separate de materialele neutilizate sau returnate. Acest lucru reduce confuzia în perioadele aglomerate de schimbare.
Verificarea materialului trebuie tratată ca parte a procesului de îmbinare. O îmbinare rapidă nu este o schimbare reușită dacă introduce o componentă greșită în alimentator.
Calitatea inconsecventă a îmbinării este obișnuită atunci când procesul depinde în mare măsură de manipularea manuală. Doi operatori pot folosi aceleași instrumente, dar creează îmbinări cu aliniere, presiune, suprapunere sau rezistență de îmbinare diferite.
Acest lucru creează un proces de producție instabil. Linia poate funcționa normal într-o tură, dar întâmpină mai multe probleme de alimentare pe alt schimb.
Variația operatorului poate proveni din antrenament incomplet, instrucțiuni de lucru neclare, obiceiuri personale diferite, oboseală sau utilizarea diferitelor instrumente. Se poate întâmpla și atunci când procesul nu definește clar alinierea acceptabilă a benzii sau aspectul îmbinării.
Dacă fabrica le spune doar operatorilor să „unească casetele în siguranță”, fiecare persoană poate interpreta instrucțiunile în mod diferit. Un proces mai bun descrie pașii exacti și criteriile de calitate care trebuie verificate.
Creați o instrucțiune vizuală de lucru care arată direcția corectă a benzii, poziția de tăiere, suprapunerea, plasarea materialului de îmbinare și punctele de inspecție finală. Folosiți imagini de probă sau îmbinări de referință aprobate atunci când este posibil.
Instruirea ar trebui să includă atât operarea normală, cât și exemple de defecțiuni comune. Operatorii ar trebui să știe să recunoască o îmbinare slabă, o margine neuniformă, o bandă inversată și o îmbinare care nu este potrivită pentru alimentator.
Pentru liniile cu schimbări frecvente de tambur, luați în considerare trecerea la echipament automat. Comparația manuală versus automată poate ajuta echipele de producție să evalueze dacă automatizarea ar reduce variația dependentă de operator.
Când o îmbinare eșuează, cea mai rapidă soluție nu este întotdeauna înlocuirea întregii bobine sau reglarea mașinii de plasare. Un proces structurat de depanare ajută la identificarea cauzei reale și previne revenirea aceleiași probleme.

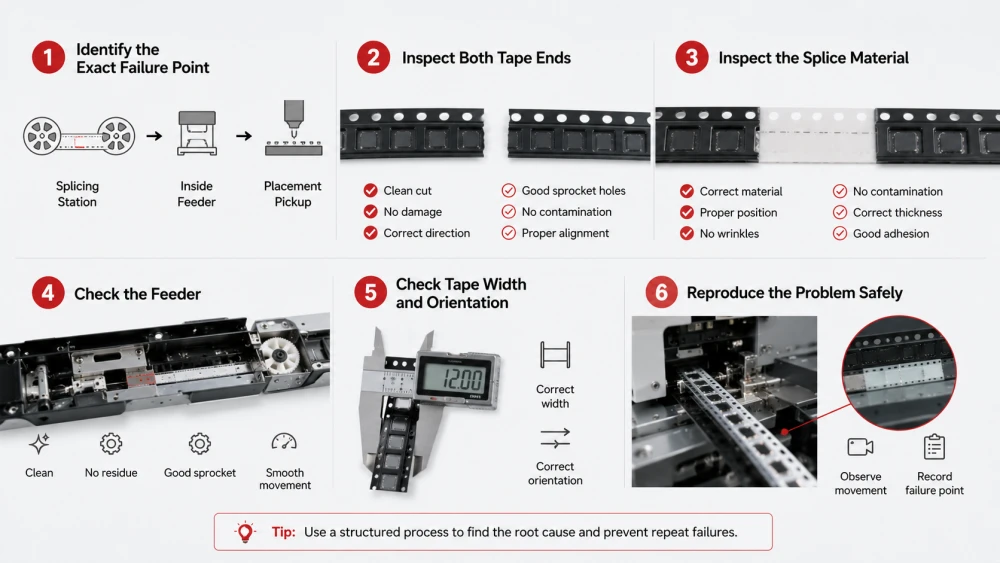

Următorii pași pot fi utilizați pentru depanarea practică a îmbinărilor SMT.
Mai întâi determinați unde apare problema. Se defectează îmbinarea la stația de îmbinare, în timpul încărcării alimentatorului, în interiorul alimentatorului sau în apropierea poziției de preluare a plasării?
Locația oferă un indiciu important. O îmbinare care se separă înainte de încărcare sugerează o problemă de îmbinare. O îmbinare care se blochează în interiorul alimentatorului sugerează probleme legate de grosime, aliniere sau compatibilitate. O îmbinare care trece prin, dar provoacă erori de preluare poate indica instabilitate în mișcarea pasului sau a benzii.
Verificați dacă benzile vechi și cele noi au fost tăiate curat și dacă oricare dintre benzi are margini deteriorate, găuri întinse ale pinionului, contaminare sau deformare.
Nu inspectați doar suprafața vizibilă. Verificați direcția benzii, poziția buzunarului, starea benzii de acoperire și alinierea marginilor. Un mic defect înainte de îmbinare poate afecta îmbinarea după ce aceasta este finalizată.
Verificați dacă a fost folosit materialul de îmbinare corect și dacă este poziționat în zona recomandată. Căutați margini libere, riduri, contaminare, grosime excesivă sau aderență incompletă.
Dacă același material creează probleme în mod repetat, testați un alt material de îmbinare aprobat sau revizuiți setările mașinii. Materialul de îmbinare trebuie să se potrivească cu condițiile de bandă și de alimentare.
Inspectați traseul de alimentare pentru praf, reziduuri de adeziv, ghidaje deteriorate, pinioane uzate sau rezistență anormală. Treceți o bandă bine cunoscută prin alimentator pentru a confirma dacă alimentatorul în sine funcționează corect.
Această comparație este utilă deoarece separă erorile de îmbinare de erorile de alimentare. Dacă se blochează și o bandă bună, alimentatorul poate necesita curățare, reglare sau întreținere.
Confirmați că lățimea benzii se potrivește cu cea de alimentare și că benzile vechi și noi sunt îndreptate în direcția corectă. O nepotrivire a lățimii sau o bandă inversată poate crea simptome care arată similar cu eșecul îmbinării.
Documentați lățimea benzii, tipul componentei, modelul de alimentare și poziția liniei de producție. Aceste informații ajută la identificarea tiparelor dacă problema apare în mod repetat.
Dacă problema este intermitentă, reproduceți-o folosind o bobină de testare controlată, în loc să așteptați următoarea eșec de producție. Observați îmbinarea pe măsură ce trece prin alimentator și înregistrați punctul în care mișcarea devine instabilă.
Nu continuați să executați o îmbinare cunoscută defectuoasă dacă poate deteriora alimentatorul sau poate crea riscuri pentru calitatea produsului. Testarea controlată este mai sigură și, de obicei, produce informații de diagnostic mai bune.
Prevenirea este mai eficientă decât recuperarea repetată. Un program puternic de prevenire combină echipamentul corect, munca standard, instruirea operatorului, controlul materialelor, întreținerea alimentatorului și monitorizarea performanței.
Instrucțiunile de lucru ar trebui să explice fiecare pas de la pregătirea bobinei vechi până la verificarea alimentatorului. Ar trebui să arate unde se plasează banda, cum se confirmă direcția, cum se aplică materialul de îmbinare și cum se inspectează îmbinarea finală.
Instrucțiunea ar trebui să definească, de asemenea, ce trebuie făcut atunci când banda este deteriorată, este găsit materialul greșit sau îmbinarea nu îndeplinește standardul vizual. Regulile clare de decizie reduc improvizația în timpul producției.
Eșantioanele de referință aprobate ajută operatorii să înțeleagă diferența dintre o îmbinare acceptabilă și o îmbinare defectă. Mostrele pot arăta alinierea corectă, planeitatea, poziția marginilor, suprapunerea și plasarea materialului de îmbinare.
Mostrele de referință sunt utile în special pentru formarea de noi operatori și pentru menținerea standardelor consecvente în diferite schimburi.
Înainte de alăturare, inspectați atât banda veche, cât și cea nouă. Verificați pentru margini deteriorate, contaminare, deformare, buzunare lipsă și stare proastă a benzii de acoperire. Nu presupuneți că fiecare capăt al benzii este potrivit pentru îmbinare.
Dacă banda este deteriorată, tăiați înapoi la o secțiune curată sau urmați procedura de recuperare aprobată din fabrică. Începând cu un capăt slab al benzii crește șansa de cedare a articulației.
Curățarea și întreținerea regulată ajută la menținerea stabilă a procesului de poziționare și îmbinare. Îndepărtați fragmentele de bandă, praful și reziduurile de adeziv din zona de lucru conform instrucțiunilor furnizorului mașinii.
Verificați piesele de tăiere, ghidajele, senzorii și mecanismele de presiune la intervale definite. O mașină care își pierde treptat precizia de aliniere poate crea mai multe erori înainte ca problema să devină evidentă.
Calitatea îmbinării nu poate compensa un alimentator murdar sau deteriorat. Întreținerea alimentatorului ar trebui să includă curățarea traseului benzii, verificarea mișcării ghidajului, inspectarea pinioanelor și revizuirea rezistenței anormale la alimentare.
Fabricile ar trebui să înregistreze dacă alarmele legate de îmbinare sunt concentrate pe modele sau poziții specifice de alimentare. Aceste informații pot dezvălui probleme de întreținere a echipamentelor care sunt atribuite incorect procesului de îmbinare.
Opririle alimentatorului de șenile, separarea benzilor, locațiile blocajelor, incidentele legate de materiale greșite și relucrarea operatorului legate de schimbarea bobinei. Datele ar trebui să includă lățimea benzii, tipul de componentă, poziția alimentatorului, operatorul și deplasarea atunci când este posibil.
Revizuirea regulată ajută fabrica să identifice cauzele recurente. De asemenea, arată dacă o modernizare a echipamentului sau o schimbare a procesului produce o îmbunătățire măsurabilă.
Automatizarea nu este o soluție pentru fiecare problemă de îmbinare, dar poate reduce variația care provoacă multe defecțiuni. Este util mai ales atunci când fabrica efectuează schimbări frecvente ale bobinei, operează mai multe schimburi sau are dificultăți în menținerea unei calități constante a îmbinării manuale.
Echipamentul automat poate ajuta la poziționarea benzilor în funcție de o referință repetabilă. Acest lucru reduce nealinierea cauzată de plasarea mâinii și face îmbinarea finală mai consistentă între operatori.
O mașină poate ajuta la controlul presiunii, poziției sau secvenței de îmbinare. Acest lucru reduce probabilitatea articulațiilor slabe cauzate de manipularea manuală neuniformă.
Automatizarea oferă un proces mai clar pentru instruire și audit. Operatorii urmează același flux de lucru al mașinii, iar supraveghetorii pot analiza problemele în raport cu o secvență de operare definită.
Fabricile care evaluează automatizarea ar trebui să testeze în continuare echipamentul cu benzi și alimentatoare reale. O mașină adecvată trebuie să se potrivească cu materialele de producție și să sprijine procesul de schimbare necesar.

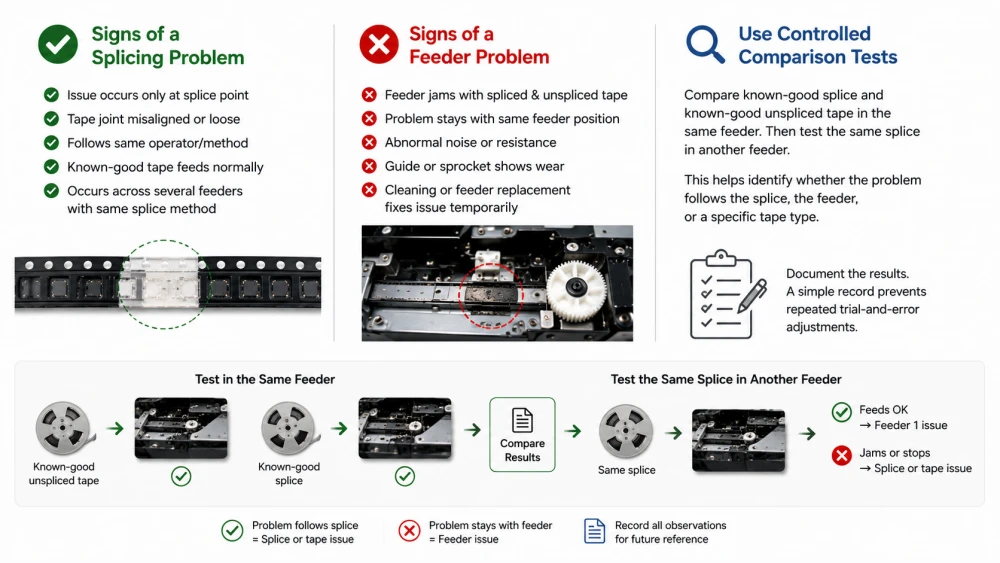

Defecțiunile de îmbinare și defecțiunile de alimentare pot crea simptome similare, astfel încât diagnosticul ar trebui să fie sistematic. Înlocuirea metodei de îmbinare atunci când problema reală este un alimentator uzat nu va rezolva problema.
Problema apare numai când banda atinge punctul de îmbinare.
Îmbinarea benzii este vizibil nealiniată sau slăbită.
Problema urmează același operator sau metodă de îmbinare.
Banda cunoscută se alimentează în mod normal prin același alimentator.
Problema apare la mai multe alimentatoare folosind aceeași metodă de îmbinare.
Alimentatorul se blochează atât cu bandă îmbinată, cât și fără îmbinare.
Problema rămâne cu aceeași poziție de alimentare.
Alimentatorul are zgomot sau rezistență anormală.
Ghidajul sau pinionul prezintă uzură vizibilă.
Curățarea sau înlocuirea alimentatorului rezolvă temporar problema.
Cel mai util test este de a compara o îmbinare cunoscută bună și o bandă neîmplânzită cunoscută bună în același alimentator. Apoi testați aceeași îmbinare într-un alt alimentator. Acest lucru ajută la identificarea dacă problema urmează îmbinării, alimentatorului sau unui anumit tip de bandă.
Documentați rezultatele în loc să vă bazați pe memorie. O înregistrare simplă de depanare poate preveni ajustările repetate de încercare și eroare.
Cele mai frecvente probleme de îmbinare SMT includ alinierea greșită a benzii, îmbinările slabe, blocajele de alimentare, direcția incorectă a benzii, alimentarea instabilă a componentelor, încărcarea greșită a materialului și execuția inconsecventă a operatorului. Aceste probleme pot crea perioade de nefuncționare a producției, alarme de alimentare, deșeuri de componente și riscuri de calitate a plasării.
Prevenirea eficientă începe cu pregătirea curată a benzii, alinierea precisă, materialele de îmbinare adecvate, verificările compatibilității alimentatorului, instrucțiunile de lucru standard și întreținerea regulată a mașinii și a alimentatorului. Când apare o problemă, utilizați depanarea structurată a îmbinărilor de îmbinare SMT pentru a identifica dacă cauza este îmbinarea, alimentatorul, materialul sau metoda de operare.
Pentru fabricile cu schimbări frecvente ale bobinei sau presiune mare de producție, un sistem automat de îmbinare poate îmbunătăți repetabilitatea și poate reduce variația dependentă de operator. Procesul complet ar trebui considerat ca parte a strategiei mai ample de schimbare a materialului SMT.
Prin monitorizarea defecțiunilor legate de îmbinare și corectarea cauzelor lor fundamentale, producătorii de SMT pot reduce defecțiunile îmbinării benzii componente , pot îmbunătăți stabilitatea alimentatorului și pot menține o aprovizionare mai fiabilă cu componente la linia de plasare.
Cele mai frecvente probleme de îmbinare SMT sunt alinierea greșită a benzii, îmbinările de îmbinare slabe sau separate, blocajele de alimentare, direcția incorectă a benzii, alimentarea instabilă a componentelor, încărcarea greșită a materialului și calitatea inconsecventă a îmbinării între operatori. Aceste probleme pot fi cauzate de pregătirea slabă a benzii, materialul de îmbinare incorect, starea alimentatorului, eroarea operatorului sau incompatibilitatea între îmbinare și alimentator.
O îmbinare de îmbinare SMT poate eșua în interiorul alimentatorului deoarece este prea groasă, slabă, nealiniată, contaminată sau nepotrivită pentru calea de alimentare. Îmbinarea se poate defecta și atunci când marginea benzii suport este deteriorată sau materialul de îmbinare nu este aplicat corect. Testați îmbinarea cu alimentatorul real și inspectați atât starea îmbinării, cât și a alimentatorului în timpul depanării.
Defectarea îmbinării benzii componente poate fi prevenită prin utilizarea capetelor benzii curate și nedeteriorate, alinierea cu precizie a benzilor, selectarea materialului de îmbinare adecvat, verificarea direcției benzii și testarea îmbinării prin alimentatorul real. Instrucțiunile de lucru standard, instruirea operatorului, întreținerea regulată și echipamentele de îmbinare automată pot îmbunătăți și mai mult repetabilitatea.
Pentru a depana o îmbinare de îmbinare SMT, mai întâi identificați unde are loc defecțiunea. Inspectați capetele benzii, materialul de îmbinare, direcția benzii, grosimea îmbinării și alinierea. Apoi verificați alimentatorul pentru contaminare, uzură sau rezistență anormală. Comparați îmbinarea cu probleme cu o îmbinare cunoscută și înregistrați lățimea benzii, poziția alimentatorului, tipul de componentă și condițiile de funcționare.
O mașină automată de îmbinare SMT poate reduce multe probleme cauzate de alinierea manuală, presiunea de îmbinare inconsecventă și variația operatorului, dar nu poate preveni orice defecțiune. Materialele incorecte, banda deteriorată, condițiile de alimentare necorespunzătoare, întreținerea slabă sau setările greșite ale mașinii pot cauza în continuare probleme. Automatizarea funcționează cel mai bine atunci când este combinată cu verificarea materialelor, instruirea și întreținerea alimentatorului.
