ICT HNOUL-L | ng/ok SMT unloader
I.C.T

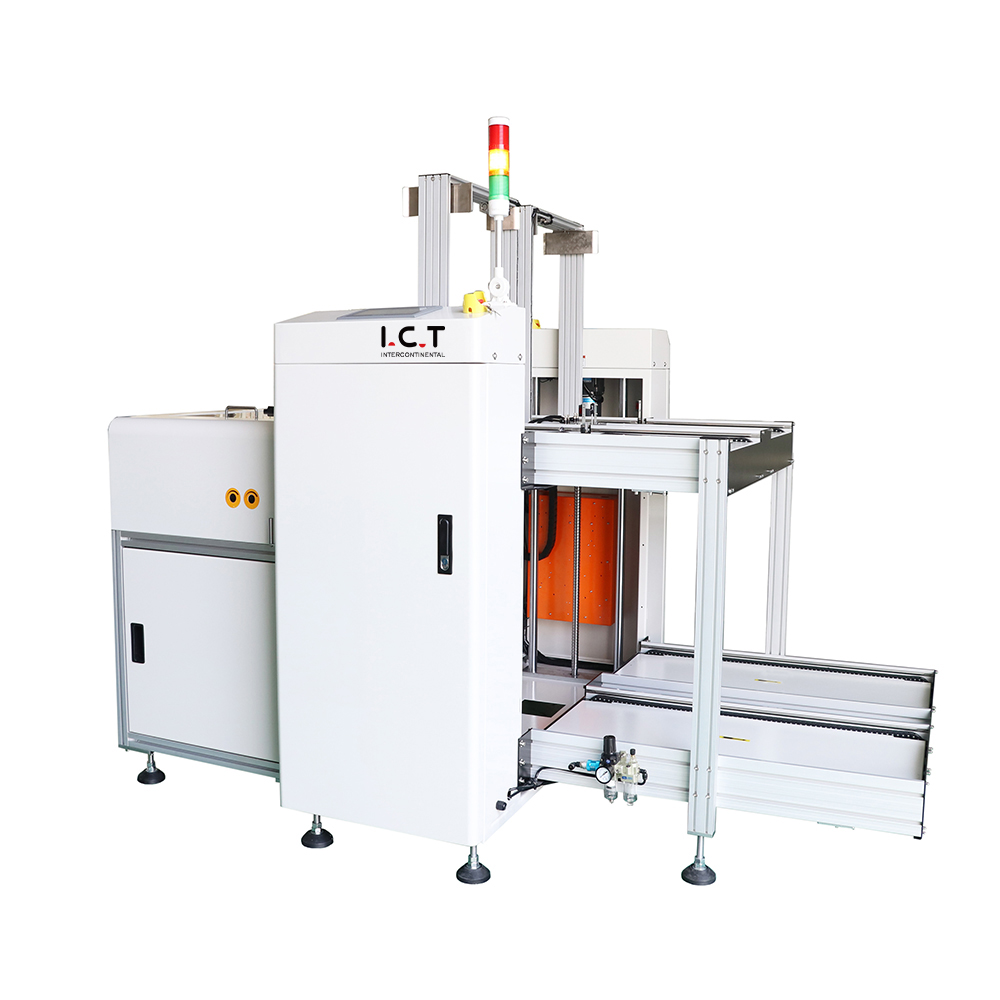

ng/ok SMT unloader
| Cantitate: | |
|---|---|
| Descărcător SMT NG/OK pentru asamblarea PCBA
Descărcătorul NG/OK SMT este construit pentru liniile de asamblare PCBA de ultimă generație pentru a automatiza descărcarea și separarea PCB-urilor NG și OK. Proiectat cu setări de lățime și pas reglabile, acesta găzduiește diferite dimensiuni de PCB, asigurând flexibilitate pentru diverse serii de producție. Acest descărcator se integrează perfect cu alte mașini prin compatibilitatea SMEMA, simplificând linia de producție. Construcția sa durabilă, cu întreținere redusă, reduce timpul de nefuncționare, făcându-l o soluție fiabilă pentru o funcționare continuă de înaltă eficiență.
| Caracteristici detaliate ale produsului
o. Separarea automată a PCB-urilor NG și OK
Dispozitivul de descărcare NG/OK SMT separă eficient PCB-urile NG (Nu este bine) și OK (Bine), asigurând că plăcile defecte sunt îndepărtate din fluxul de producție, în timp ce plăcile de înaltă calitate continuă procesul de asamblare. Această automatizare minimizează intervenția manuală, reduce erorile și îmbunătățește eficiența globală a producției. Se asigură că sunt procesate numai PCB-uri de calitate, îmbunătățind calitatea generală a ieșirii liniei dumneavoastră de asamblare PCBA.
b. Setări reglabile pentru versatilitate
Cu controalele sale reglabile pentru lățimea și pasul, NG/OK SMT Unloader oferă flexibilitate pentru a gestiona diferite dimensiuni de PCB. Indiferent dacă lucrați cu plăci mari sau mici, descărcatorul poate fi reglat cu ușurință pentru a se potrivi diferitelor nevoi de producție. Această adaptabilitate face ca descărcatorul să fie potrivit pentru o gamă largă de tipuri de PCB și asigură că poate îndeplini cerințele diverse ale liniilor moderne de asamblare PCBA.
c. Compatibilitate SMEMA
perfectă Compatibil cu standardele SMEMA, NG/OK SMT Unloader se integrează fără probleme cu alte mașini din linia dumneavoastră de producție SMT. Această compatibilitate permite schimbul automat de date între mașini, permițând un flux de producție complet automatizat și sincronizat. Fie că este vorba de un încărcător de PCB, de o mașină de preluare și de plasare sau de un cuptor de reflow, integrarea perfectă a descărcatorului optimizează procesul de producție general.
d. Design de ultimă generație, cu întreținere redusă
Dispozitivul de descărcare NG/OK SMT este proiectat pentru funcționare continuă, de ultimă generație, în medii de producție solicitante. Construcția sa durabilă asigură performanțe de lungă durată, iar caracteristicile sale de întreținere redusă reduc la minimum timpul de nefuncționare. Componentele descărcatorului sunt proiectate pentru o întreținere ușoară, asigurând întreruperi minime ale producției. Designul său de ultimă generație oferă performanțe de încredere pe tot parcursul ciclului de viață al liniei dumneavoastră de asamblare PCBA.
Luminile de inspecție cu LED-uri, transportoarele cu lanț metalic și ventilatoarele ionizatoare sunt pregătite. Motoarele automate ale lățimii și controlul transportului segmentelor fac față cerințelor speciale. Fiecare opțiune vine complet testată. Aceste opțiuni permit încărcătorului de reviste smt mini pcb să se potrivească cu orice aspect SMT.
| Caietul de sarcini
| Specificații | Model HNU250 | Model HNU330 | Model HNU390 | Model HNU460 |
|---|---|---|---|---|
| Dimensiune (mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| Dimensiune PCB (mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| Dimensiune rack (mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| Grosime PCB | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm |
| Greutatea PCB | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg |
| Înălțimea componentei PCB | ±15 mm | ±15 mm | ±15 mm | ±15 mm |
| PCB de alimentare în timp | Secunde 9 Aprox. sau Specificați | Secunde 9 Aprox. sau Specificați | Secunde 9 Aprox. sau Specificați | Secunde 9 Aprox. sau Specificați |
| Indexarea tonului | 10.20.30.40.50mm sau Specificați | 10.20.30.40.50mm sau Specificați | 10.20.30.40.50mm sau Specificați | 10.20.30.40.50mm sau Specificați |
| Sistem de control | PLC | PLC | PLC | PLC |
| Putere | Max 300VA | Max 300VA | Max 300VA | Max 300VA |
| Alimentare cu aer | 4-6Bar, 10ltr/min | 4-6Bar, 10ltr/min | 4-6Bar, 10ltr/min | 4-6Bar, 10ltr/min |
| Înălțimea transportului | 910±30mm (sau specificat de client) | 910±30mm (sau specificat de client) | 910±30mm (sau specificat de client) | 910±30mm (sau specificat de client) |
| Centura de transport | Curea plată antistatică de 3,8 mm | Curea plată antistatică de 3,8 mm | Curea plată antistatică de 3,8 mm | Curea plată antistatică de 3,8 mm |
| Alimentare electrică | 1 pH AC 220V 50/60Hz (opțiune: 110V la 380V) | 1 pH AC 220V 50/60Hz (opțiune: 110V la 380V) | 1 pH AC 220V 50/60Hz (opțiune: 110V la 380V) | 1 pH AC 220V 50/60Hz (opțiune: 110V la 380V) |
| Greutate | 360 Kg | 380 Kg | 420 Kg | 460 Kg |
| Opţiune | Magazin de dimensiuni duble, Reglare automată a lățimii, Sistem MES | |||
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
