Calitatea îmbinării benzii are un efect direct asupra performanței alimentatorului SMT, deoarece alimentatorul trebuie să tragă banda conectată fără probleme, în mod constant și fără întrerupere. Dacă îmbinarea este nealiniată, prea groasă, prea slabă sau contaminată, alimentatorul se poate bloca, pierde stabilitatea sau poate cauza întreruperea plasării. În multe linii SMT, adevărata problemă nu este pur și simplu că o bobină se epuizează. Problema mai profundă este dacă îmbinarea poate trece prin alimentator în mod curat și poate continua să furnizeze componente cu aceeași fiabilitate ca și o bobină nematonată.
Înțelegerea modului în care îmbinarea benzii afectează performanța alimentatorului ajută fabricile să reducă timpul de nefuncționare ascuns, să prevină alarmele recurente ale alimentatorului și să îmbunătățească stabilitatea generală a liniei. O îmbinare slabă sau inconsistentă poate să nu cedeze imediat la stația de îmbinare, dar poate crea o problemă ulterioară a îmbinării de îmbinare a alimentatorului SMT atunci când banda începe să se miște pe calea de alimentare.
Acest articol explică de ce contează calitatea îmbinării, care defectele de îmbinare afectează cel mai adesea alimentatoarele, cum să diagnosticați problemele de alimentare și cum să îmbunătățiți fiabilitatea alimentării cu bandă a componentelor în producția reală.
Cuprins

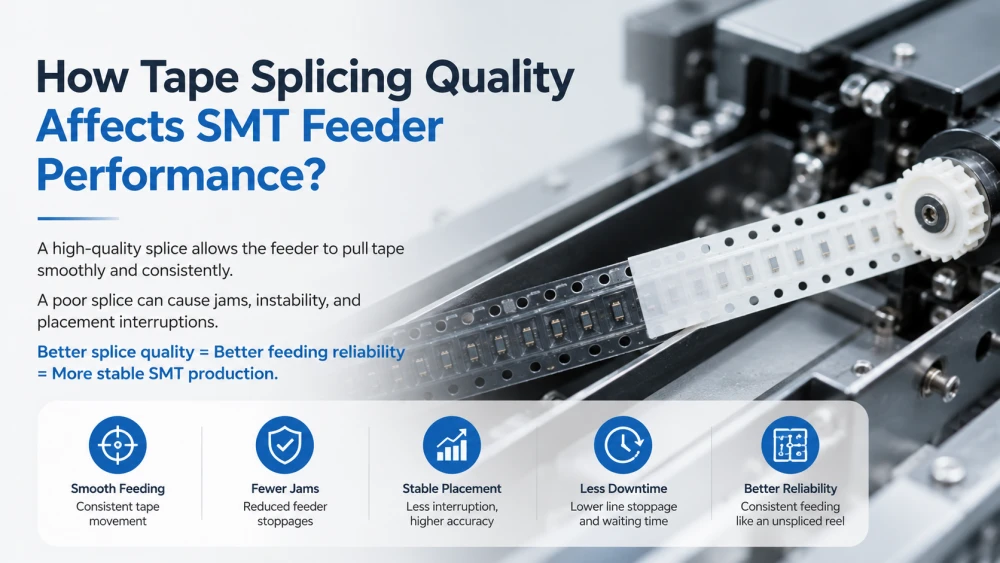

Un alimentator SMT este proiectat pentru a avansa banda purtătoare în pași mici, controlați, astfel încât mașina de plasare să poată alege componentele în poziția corectă. Aceasta înseamnă că alimentatorul se așteaptă ca banda să rămână plată, ghidată uniform și stabilă mecanic. Orice modificare a grosimii benzii, a formei marginii, a alinierii sau a stării suprafeței poate afecta modul în care alimentatorul mișcă materialul.
Când îmbinarea este bine făcută, alimentatorul abia ar trebui să observe tranziția între role. Când îmbinarea este slabă, alimentatorul poate întâmpina brusc rezistență suplimentară, poate pierde precizia pasului sau se poate opri complet. Acesta este motivul pentru care calitatea îmbinării nu este un detaliu minor. Face parte din starea de funcționare a alimentatorului.
Alimentatorul deplasează banda printr-o cale mecanică îngustă. Dacă îmbinarea este prea groasă sau neuniformă, este posibil ca banda să nu se miște cu aceeași rezistență ca restul bobinei. Dacă îmbinarea este nealiniată, banda se poate deplasa lateral sau se poate prinde în interiorul ghidajului.
Stabilitatea alimentatorului depinde de predictibilitate. Cu cât forma benzii și geometria îmbinării sunt mai consistente, cu atât mișcarea alimentatorului va fi mai stabilă. În termeni practici, asta înseamnă că o îmbinare bună ajută la protejarea atât a aprovizionării componentelor, cât și a continuității plasării.
Alimentatorul nu funcționează izolat. Susține mașina de preluare și plasare prezentând fiecare componentă în locația corectă pentru ridicare. Dacă banda este avansată neuniform din cauza unei îmbinări defectuoase, capul de plasare poate alege din buzunar greșit sau poate pierde complet componenta.
De aceea, calitatea îmbinării afectează mai mult decât alimentatorul. De asemenea, afectează mașina din aval. O îmbinare fiabilă permite prezentarea stabilă a componentelor, ceea ce ajută sistemul de plasare să-și mențină ritmul ciclului.
Unele defecte de îmbinare cauzează blocaje imediate. Alții creează probleme lente, repetate, care sunt mai greu de observat la început. Alimentatorul poate funcționa în continuare, dar cu mai multe alarme, mai multă ezitare sau mai multă atenție operatorului.
Aceste întreruperi ascunse sunt adesea mai costisitoare decât opririle evidente, deoarece se acumulează pe mai multe role și schimburi. O fabrică poate pierde timp semnificativ dacă aceeași problemă de îmbinare se repetă pe parcursul săptămânii.

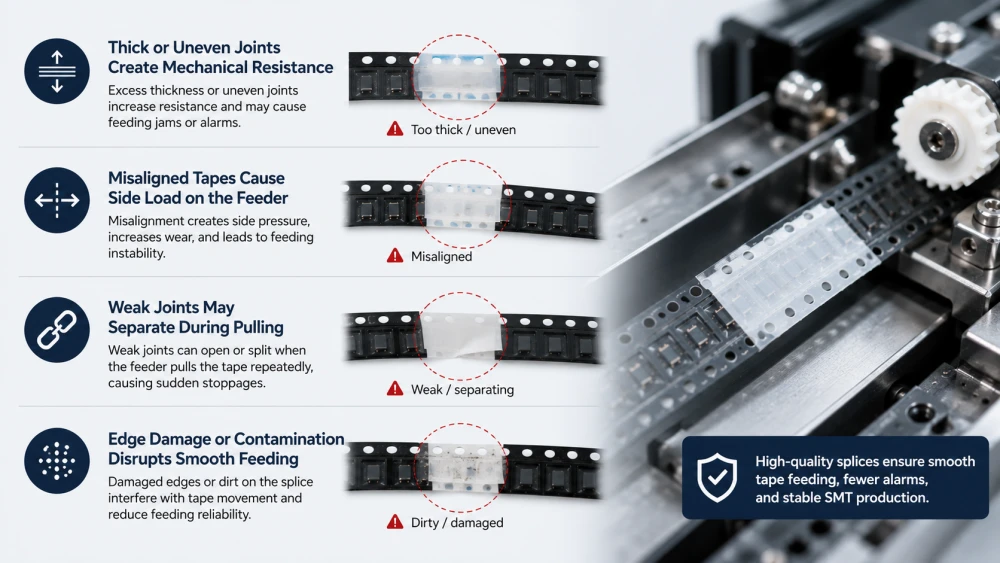

Există mai multe moduri în care o îmbinare poate afecta comportamentul alimentatorului. Cele mai frecvente sunt variația grosimii, nealinierea, rezistența slabă a îmbinării, deteriorarea marginilor și contaminarea. Fiecare afectează calea benzii în mod diferit, dar toate reduc fiabilitatea alimentării.
Înainte de a schimba alimentatorul sau de a da vina pe mașina de plasare, merită să verificați dacă îmbinarea în sine a introdus problema. Multe opriri ale liniei încep la îmbinarea benzii, mai degrabă decât în interiorul alimentatorului.
O îmbinare prea groasă poate să nu treacă lin prin calea de alimentare. Chiar și o mică creștere a grosimii poate crea rezistență dacă toleranța alimentatorului este strânsă sau traseul benzii este îngust.
Îmbinările inegale sunt, de asemenea, o problemă, deoarece banda se poate ridica ușor pe măsură ce se deplasează înainte. Acest lucru poate provoca o scurtă pauză, o alarmă sau o mică greșeală care devine vizibilă numai în timpul funcționării.
Dacă benzile vechi și cele noi nu sunt aliniate pe aceeași linie centrală, alimentatorul poate primi presiune laterală pe măsură ce îmbinarea trece. Această sarcină laterală poate crește uzura, poate crea nereguli de mișcare sau poate declanșa instabilitatea de alimentare.
Nealinierea este una dintre problemele cel mai ușor de prevenit și una dintre cele mai dăunătoare atunci când este ignorată. Un îmbinare poate arăta acceptabil la bancul de lucru și totuși se poate comporta prost în alimentator.
Unele îmbinări se țin în timpul inspecției manuale, dar eșuează odată ce alimentatorul începe să tragă banda în mod repetat. O articulație slabă se poate deschide, ridica sau despica în timpul mișcării, provocând o oprire bruscă.
Când se întâmplă acest lucru, problema este adesea înregistrată ca o defecțiune a alimentatorului, dar adevărata cauză principală este rezistența îmbinării. Acesta este motivul pentru care fabricile ar trebui să trateze calitatea îmbinării îmbinării ca parte a fiabilității alimentatorului, nu doar ca o sarcină de pregătire a materialului.
Pentru o explicație mai amplă a mașinii și a procesului de îmbinare, consultați acest ghid despre elementele de bază ale operațiunii de îmbinare a bobinei SMT.
Problemele legate de îmbinarea alimentatorului SMT apar de obicei atunci când forma, rezistența sau orientarea îmbinării nu sunt compatibile cu designul alimentatorului. Alimentatorul poate reacționa cu rezistență, sărituri, blocare sau mișcare neregulată a benzii.
Deși simptomele pot arăta similare, cauza poate fi destul de diferită. De aceea, depanarea ar trebui să înceapă cu îmbinarea în sine, apoi să treacă la alimentator și la calea materialului.
Un blocaj în punctul de îmbinare înseamnă, de obicei, că îmbinarea este prea voluminoasă, prea neuniformă sau prea rigidă pentru calea de alimentare. Se poate întâmpla și atunci când îmbinarea se extinde dincolo de lățimea dorită a benzii sau materialul de îmbinare nu este aplicat corect.
În această situație, banda se poate opri imediat după ce a intrat în alimentator sau se poate deplasa doar parțial înainte de apariția alarmei. Blocajele repetate în același punct sunt un semn puternic că geometria îmbinării necesită atenție.
Uneori, alimentatorul nu se oprește complet. În schimb, avansează neuniform sau pierde un pas în apropierea îmbinării. Acest lucru poate fi mai greu de detectat, deoarece linia poate continua să ruleze pentru o perioadă scurtă de timp.
Hrănirea intermitentă este periculoasă deoarece poate crea erori de plasare fără condiții de alarmă evidente. Dacă o îmbinare nu avansează cu aceeași netezime ca și banda de bază, este posibil ca alimentatorul să nu prezinte buzunarul pentru componente în poziția corectă.
O îmbinare poate trece prin alimentator la început și poate eșua mai târziu după tragerea repetată. Acesta este adesea un semn că îmbinarea este slabă, suprapunerea este insuficientă sau materialul de îmbinare nu a fost compatibil cu banda de transport.
Separarea întârziată este deosebit de dificil de gestionat deoarece îmbinarea pare inițial acceptabilă. Prin urmare, fabricile ar trebui să testeze stabilitatea articulațiilor sub mișcarea reală a alimentatorului, mai degrabă decât doar inspecția vizuală.

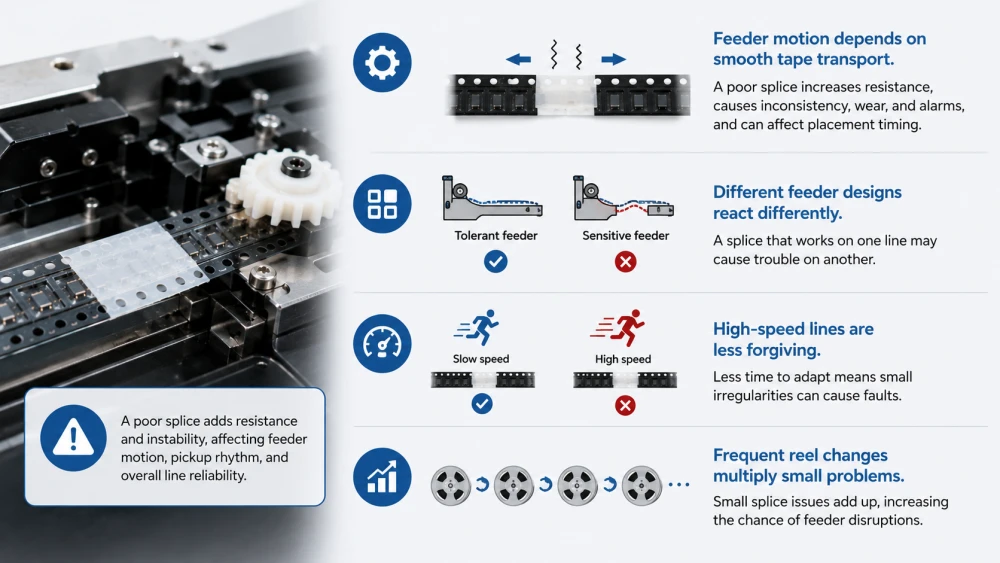

Performanța alimentatorului se modifică după o îmbinare slabă, deoarece mișcarea alimentatorului depinde de transportul neted al benzii. Dacă îmbinarea adaugă rezistență sau instabilitate, alimentatorul poate avea nevoie de forță suplimentară pentru a muta banda. Această forță suplimentară poate crea inconsecvență, uzură sau condiții de alarmă.
Odată ce traseul benzii devine instabil, alimentatorul poate influența și ritmul de preluare al mașinii de plasare. Cu alte cuvinte, o problemă de îmbinare se poate răspândi de la manipularea materialelor la sincronizarea mașinii.
Nu fiecare alimentator răspunde în același mod. Unele alimentatoare pot tolera mici variații, în timp ce altele sunt mai sensibile la forma articulațiilor sau la rigiditatea benzii. Acesta este motivul pentru care o îmbinare care funcționează pe o linie de mașină poate crea probleme pe alta.
Fabricile nu ar trebui să presupună că o îmbinare cu bandă este universal acceptabilă doar pentru că a trecut un test. Modelul real de alimentare și calea benzii contează.
La viteze mai mari ale liniei, alimentatorul are mai puțin timp să se adapteze la neregulile benzii. O îmbinare care ar trece neobservată într-un proces mai lent poate cauza o defecțiune la o linie de mare viteză.
Acesta este unul dintre motivele pentru care fabricile cu volum mare se îndreaptă adesea către metode de îmbinare mai controlate. O îmbinare stabilă devine mai importantă pe măsură ce viteza de producție crește.
Chiar și o mică problemă de îmbinare devine mai gravă atunci când se întâmplă de multe ori pe zi. Dacă o linie schimbă role în mod repetat, numărul total de oportunități de întrerupere a alimentatorului crește.
De aceea, îmbunătățirea calității îmbinării poate avea un efect mult mai mare decât sugerează dimensiunea sa. Compușii de beneficii pentru fiecare schimbare a mulinetei.
Un bun proces de diagnosticare începe prin separarea problemelor de îmbinare de problemele de alimentare. Aceleași simptome pot apărea în ambele cazuri, așa că prima sarcină este de a identifica dacă problema urmează îmbinării sau rămâne cu alimentatorul.
La depanare, scopul este de a găsi rapid cauza principală, fără a înlocui piese în mod inutil sau a perturba producția stabilă mai mult decât este necesar.
Dacă alimentatorul funcționează bine până când îmbinarea intră pe cale, îmbinarea este primul loc de inspectat. Căutați variația grosimii, ridicarea marginilor, alinierea greșită sau deteriorarea vizibilă.
În cazul în care alimentatorul se blochează și cu bandă nelipsată bună cunoscută, atunci alimentatorul în sine poate contribui la problemă. De aceea o comparație controlată este atât de utilă.
Înainte de a da vina pe alimentator, inspectați cu atenție ambele capete ale benzii. Asigurați-vă că banda a fost tăiată curat, aliniată corect și îmbinată cu material adecvat. Verificați dacă marginile benzii sunt drepte și dacă suprapunerea este consistentă.
De asemenea, verificați dacă poziția buzunarului pentru componente este încă corectă după îmbinare. O bandă poate părea sigură, dar totuși prezintă geometria de alimentare greșită.
Dacă este posibil, testați aceeași bandă și îmbinați pe un alt alimentator de același tip. Dacă problema dispare, alimentatorul original poate avea o problemă. Dacă problema rămâne cu îmbinarea, îmbinarea este probabil sursa.
Această comparație este una dintre cele mai simple moduri de a separa o problemă de îmbinare a îmbinării alimentatorului SMT de o problemă de întreținere a alimentatorului.
Pentru o vedere similară a impactului timpului de nefuncționare, consultați acest articol despre modul în care îmbinarea acceptă durata de funcționare continuă a liniei.

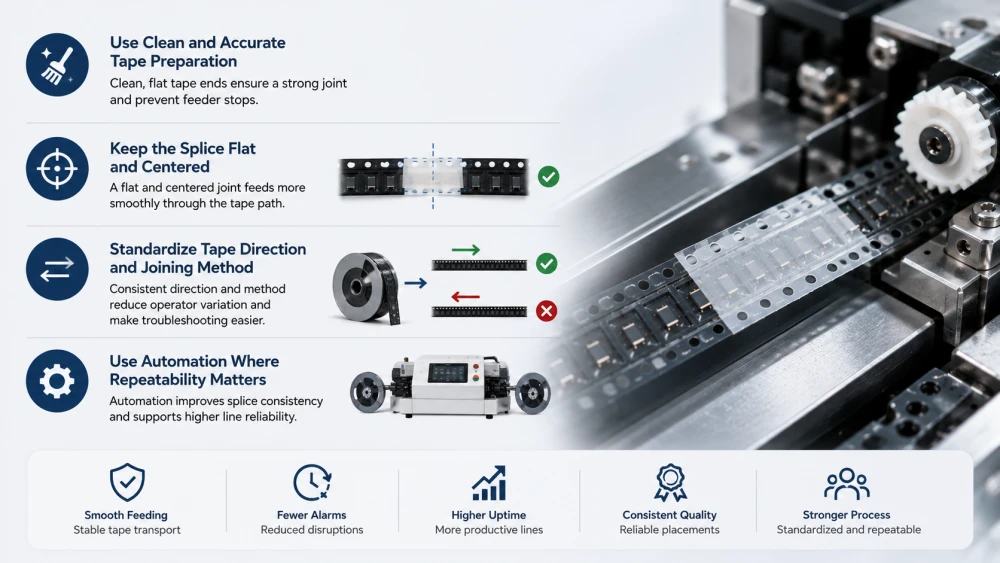

Îmbunătățirea fiabilității alimentării cu bandă a componentelor necesită mai mult decât utilizarea unui alimentator mai bun. Procesul de îmbinare, configurarea mașinii, metoda operatorului și rutina de întreținere contează.
Cele mai puternice rezultate provin de obicei din standardizarea întregului proces de schimbare a bobinei, mai degrabă decât din încercarea de a remedia un simptom la un moment dat.
Capetele benzii trebuie să fie curate, plate și fără resturi înainte de îmbinare. Orice praf, reziduu de adeziv sau margine deteriorată poate slăbi îmbinarea sau poate modifica grosimea acesteia.
Operatorii ar trebui să pregătească banda cu atenție, în loc să se grăbească să finalizeze îmbinarea. Câteva secunde suplimentare în etapa de pregătire pot împiedica oprirea ulterioară a alimentatorului.
Îmbinarea trebuie să rămână cât mai plată posibil și trebuie să fie aliniată cu linia centrală a alimentatorului. O îmbinare centrată și plată trece prin cale mai previzibil decât una ridicată sau înclinată.
În practică, aceasta înseamnă să acordați atenție atât articulației vizuale, cât și traseului mecanic pe care trebuie să o parcurgă. O îmbinare arătoasă nu este suficientă dacă nu se hrănește lin.
Direcția greșită a benzii și metodele de îmbinare inconsecvente sunt surse comune de instabilitate a alimentatorului. Fabrica ar trebui să definească o verificare aprobată a direcției și o metodă de îmbinare aprobată pentru fiecare tip de bandă sau familie de mașini.
Acest lucru reduce variația operatorului și facilitează depanarea atunci când apare o problemă. Dacă procesul este consecvent, modelul de eșec devine mai ușor de identificat.
Pentru fabricile cu schimbări frecvente ale tamburului sau cu obiective stricte de funcționare, automatizarea poate îmbunătăți repetabilitatea. O mașină automată de îmbinare ajută la controlul poziționării benzii și a formării îmbinărilor mai constant decât manipularea manuală.
Atunci când aleg echipamente, unele echipe evaluează sistemul inteligent de îmbinare a benzilor SMT ca parte a unui plan mai larg de fiabilitate a producției.
Chiar și o îmbinare perfectă poate eșua dacă traseul de alimentare este murdar, uzat sau neajustat. Prin urmare, întreținerea alimentatorului face parte din aceeași imagine a fiabilității.
Cu cât alimentatorul este mai curat și mai stabil, cu atât va fi mai tolerant la variația normală a producției. Asta face ca întreaga linie să fie mai ușor de gestionat.
Praful, adezivul și suprafețele de ghidare uzate pot agrava problemele legate de îmbinări. Un alimentator cu reziduuri sau deteriorare poate transforma o îmbinare limită într-un blocaj.
Curățarea și inspecția regulată ajută la menținerea previzibilă a traseului benzii. Acest lucru este important în special pe liniile care rulează schimburi lungi sau volume mari de componente.
Dacă același alimentator continuă să arate probleme legate de îmbinare, în timp ce altele nu, starea alimentatorului trebuie investigată. Problema poate fi mai degrabă în interiorul căii benzii decât în metoda de îmbinare.
Înregistrarea ce alimentator eșuează, când eșuează și cu ce tip de bandă ajută la distingerea între problemele de proces și uzura echipamentului.
Executarea unei îmbinări bine cunoscute prin alimentator poate arăta rapid dacă alimentatorul funcționează normal. Dacă banda binecunoscută încă se blochează, alimentatorul are nevoie probabil de atenție.
Acest test simplu previne modificările inutile ale procesului de îmbinare atunci când alimentatorul este de fapt piesa care necesită corectare.

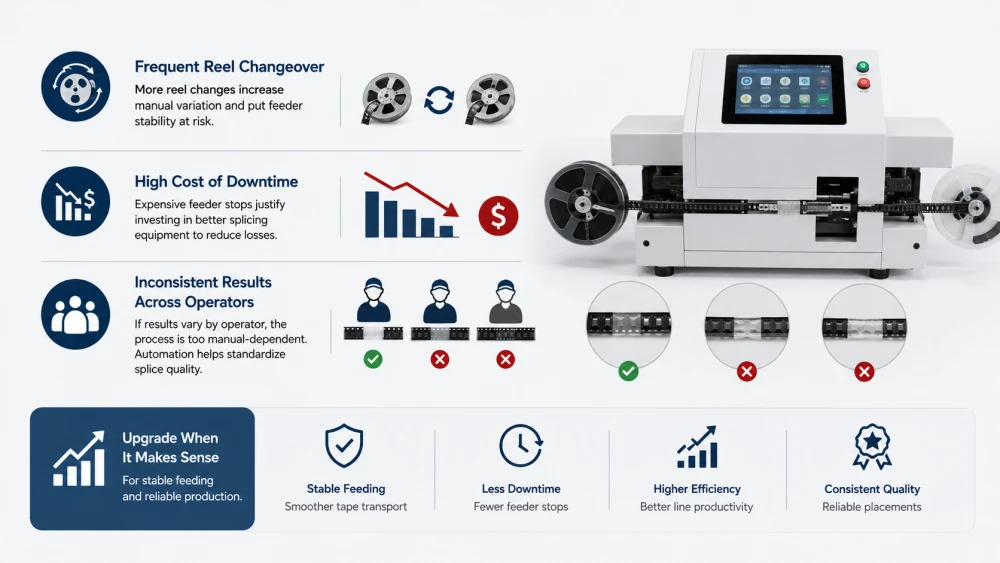

Unele fabrici pot rezolva problemele de îmbinare cu o instruire mai bună sau cu instrucțiuni de lucru mai clare. Alții au nevoie de o soluție de îmbinare mai avansată, deoarece variația manuală este prea mare sau linia este prea sensibilă la erorile de schimbare.
Momentul potrivit pentru a face upgrade este atunci când aceleași probleme continuă să revină chiar și după ce elementele de bază au fost corectate.
Dacă aceeași fabrică schimbă în mod repetat rolele în timpul fiecărei ture, variația manuală devine mai greu de controlat. Poate fi necesar un proces mai consistent pentru a proteja stabilitatea alimentatorului.
Când opririle de alimentare sunt costisitoare, costul unui echipament de îmbinare mai bun este mai ușor de justificat. Scopul este de a reduce pierderile repetate, nu doar de a face stația de îmbinare mai convenabilă.
Dacă calitatea îmbinării se schimbă de la un operator la altul, procesul depinde prea mult de priceperea manuală. Automatizarea poate ajuta la normalizarea rezultatului și la reducerea variațiilor legate de alimentator.
Pentru contextul selecției, articolul despre cum să alegeți o mașină de îmbinare SMT potrivită este o referință utilă pentru echipele de producție care compară opțiunile.
Calitatea îmbinării benzii are un efect direct asupra performanței alimentatorului SMT, deoarece alimentatorul depinde de mișcarea lină, plată și stabilă a benzii. O îmbinare prea groasă, slabă, nealiniată sau contaminată poate crea blocaje, pierderi de trepte sau instabilitate de alimentare. În cazuri severe, poate opri alimentatorul și poate întrerupe procesul de plasare.
Pentru a îmbunătăți fiabilitatea, fabricile ar trebui să standardizeze pregătirea benzii, să confirme direcția benzii, să mențină îmbinarea plată și centrată, să inspecteze starea alimentatorului și să testeze îmbinarea în condiții reale de producție. Atunci când procesul rămâne inconsecvent, echipamentul de îmbinare automată poate îmbunătăți repetabilitatea și poate reduce variația operatorului.
Scopul real nu este doar conectarea a două role. Scopul real este de a menține fiabilitatea alimentării cu bandă a componentelor pe întreaga linie, astfel încât alimentatorul, mașina de plasare și programul de producție să rămână stabile. Pentru contextul mai larg al schimbării materialelor, consultați ghidul de mașină de îmbinare SMT și de schimbare a materialului.
Îmbinarea benzii afectează performanța alimentatorului modificând cât de ușor se mișcă banda purtătoare pe calea alimentatorului. Dacă îmbinarea este nealiniată, prea groasă, slabă sau murdară, poate crea rezistență, blocaje sau alimentare instabilă. O îmbinare bună ar trebui să se deplaseze prin alimentator cu o diferență minimă față de restul benzii.
O problemă de îmbinare a îmbinării alimentatorului SMT este de obicei cauzată de nealinierea, rezistența slabă a îmbinării, grosimea excesivă a îmbinării, deteriorarea benzii sau contaminarea suprafeței benzii. De asemenea, starea alimentatorului poate agrava problema. Cea mai bună metodă de depanare este inspectarea îmbinării, testarea aceleiași îmbinări într-un alt alimentator și compararea rezultatelor cu o bandă bună cunoscută.
O îmbinare se poate alimenta în mod normal la început și poate eșua mai târziu dacă îmbinarea este slabă sau doar puțin prea groasă pentru calea de alimentare. Banda se poate ține în timpul primelor mișcări și apoi se poate separa sau bloca la trageri repetate. Acesta este motivul pentru care validarea îmbinării ar trebui să includă mișcarea reală a alimentatorului, nu doar inspecția vizuală la stația de îmbinare.
Fiabilitatea alimentării cu bandă a componentelor se îmbunătățește atunci când îmbinarea este curată, plată, centrată și realizată printr-o metodă consecventă. De asemenea, fabricile ar trebui să verifice direcția benzii, să întrețină alimentatoarele, să standardizeze instrucțiunile de lucru ale operatorului și să testeze îmbinarea prin alimentatorul propriu-zis. Automatizarea poate ajuta atunci când variația manuală este încă prea mare.
Ar trebui să luați în considerare echipamentele automate de îmbinare atunci când schimbările bobinei sunt frecvente, opririle legate de alimentator sunt costisitoare sau calitatea îmbinării variază prea mult între operatori. Echipamentele automate îmbunătățesc repetabilitatea și pot ajuta la reducerea timpului de nefuncționare ascuns cauzat de îmbinarea slabă. Este util în special în producția de SMT cu volum mare sau cu mai multe schimburi.
