Majoritatea fabricilor de PCBA nu aleg aparatul de raze X greșit - aleg aparatul potrivit pentru problema greșită.
Nu există un singur „cel mai bun” sistem cu raze X pentru inspecția PCBA, doar cel care se potrivește cu adevărat cu defectele pe care trebuie să le expuneți, cu volumul de producție pe care îl rulați și cu fiabilitatea pe care trebuie să o obțină produsele dumneavoastră.
Înțelegerea modului în care funcționează inspecția cu raze X în electronică este diferența dintre a investi într-un instrument puternic de inspecție și a plăti pentru capabilități pe care nu le vei folosi niciodată.
Mulți cumpărători abordează selecția cu raze X comparând specificațiile - rezoluție mai mare, mărire mai mare, moduri mai avansate. În realitate, aici încep greșelile costisitoare.
Un aparat cu raze X nu trebuie ales pentru ceea ce poate face în teorie, ci pentru problemele specifice de inspecție cu care se confruntă linia dumneavoastră PCBA în producția zilnică. Când instrumentul nu se potrivește cu problema, rezultatul este fie cheltuirea excesivă a capacității neutilizate, fie lipsa defectelor care contează de fapt.

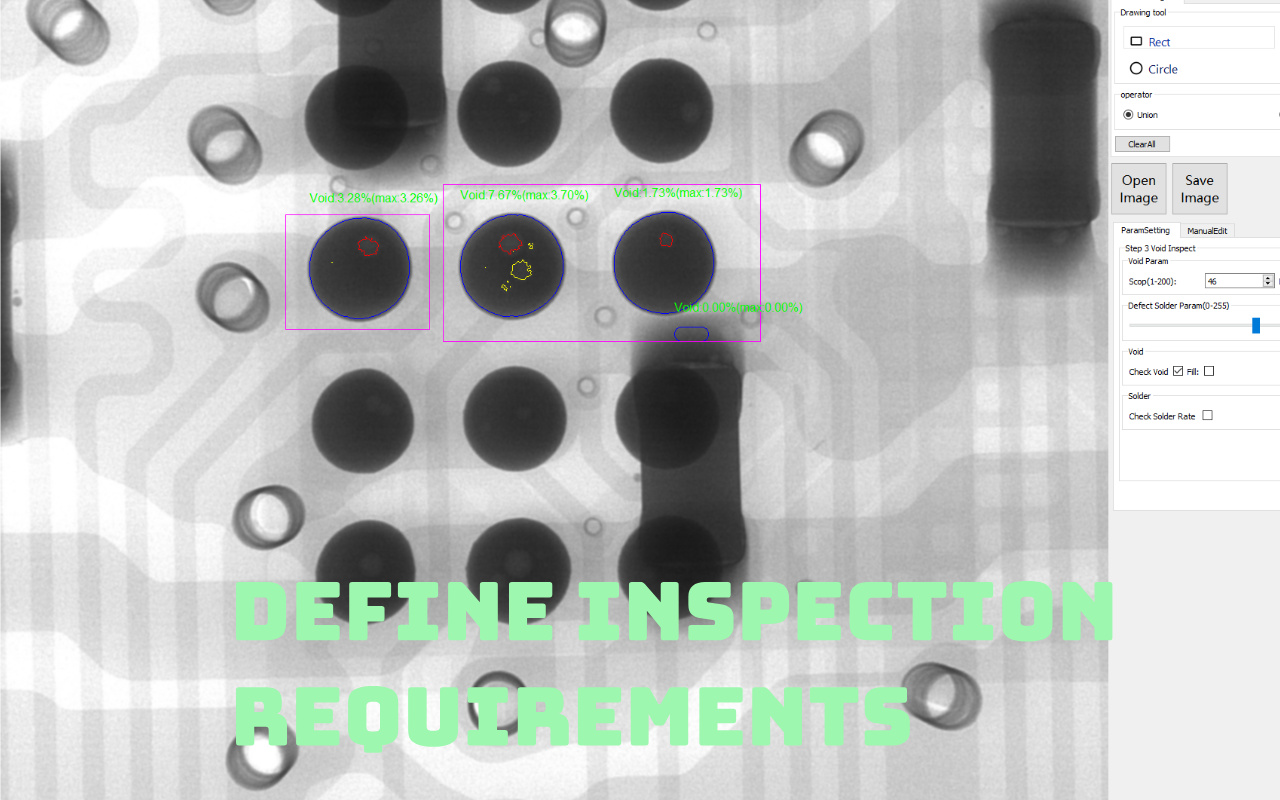

Înainte de a analiza modele sau specificații, trebuie mai întâi să definiți de ce este necesară inspecția cu raze X în procesul dumneavoastră.
Dacă scopul dvs. este de a cuantifica golurile BGA în producție și de a asigura conformitatea cu criteriile de acceptare IPC, repetabilitatea și consistența măsurătorilor sunt esențiale. Sistemul trebuie să ofere rezultate stabile, comparabile pe schimburi, operatori și loturi de produse.
Analiza eșecului este o sarcină cu totul diferită. Atunci când investigați plăcile returnate sau defecte rare, cum ar fi capul în pernă sau micro-fisuri, flexibilitatea și mărirea mare devin mai importante decât viteza. În acest caz, capacitatea de a explora zone cu probleme neașteptate contează mai mult decât debitul automatizat.
Inspecția cu raze X în linie se concentrează pe controlul calității în timp real . Fiecare placă este inspectată, defectele sunt detectate imediat, iar problemele de proces pot fi corectate înainte de a escalada – o abordare potrivită pentru producția de volum mare.
Sistemele offline cu raze X servesc unui scop diferit. Sunt ideale pentru inspecția prin eșantionare, validarea NPI și depanarea detaliată în cazul în care adâncimea inspecției și controlul operatorului depășesc timpul ciclului. Pentru multe fabrici, inspecția offline oferă cel mai bun echilibru între cost și perspectivă.
Producția în volum mare impune cerințe stricte privind durata ciclului, automatizarea și consistența. Orice pas de inspecție care încetinește rapid linia devine un blocaj.
NPI și mediile de producție cu volum redus valorează în schimb adaptabilitatea. Abilitatea de a gestiona schimbări frecvente de design, dimensiuni variate ale plăcilor și diferite tipuri de componente - fără reprogramare constantă - este adesea mai importantă decât viteza brută.
Omiterea acestui pas este cea mai rapidă modalitate de a plăti în exces pentru capabilitățile pe care le veți folosi rar. Înainte de a compara specificațiile sau configurațiile sistemului, aveți nevoie de o imagine clară a modului în care arată plăcile dvs. și unde există riscurile dvs. reale. Selecția eficientă cu raze X începe întotdeauna cu maparea complexității produsului la cerințele de inspecție.
Pachetele de componente diferite introduc provocări foarte diferite de inspecție. Dispozitivele cu terminație inferioară, cum ar fi BGA, CSP și LGA, necesită vizualizarea clară a bilelor de lipit și măsurarea sigură a golurilor. Pachetele QFN cu plăcuțe termice mari necesită un calcul precis al procentului de goluri pe zone largi de lipire, mai degrabă decât o simplă detectare a prezenței. Pe de altă parte, circuitele integrate cu pas fin și îmbinările de lipire prin orificiu traversant se bazează mai mult pe capacitatea de penetrare și pe contrastul imaginii pentru a dezvălui lipire insuficientă, punte sau umplere incompletă a butoiului.
Deoarece fiecare tip de componentă stresează sistemul de inspecție într-un mod diferit, amestecul de pachete de pe plăcile dumneavoastră determină în mod direct de câtă rezoluție, capacitate de înclinare și reconstrucție CT aveți nevoie de fapt.
Nu toate defectele detectabile prezintă același risc. Pentru majoritatea producătorilor de PCBA, defectele care afectează cu adevărat fiabilitatea pe termen lung includ golirea excesivă sau neuniformă a îmbinărilor de lipit BGA, deschideri din cap în pernă care duc la defecțiuni intermitente, punți ascunse sau lipire insuficientă sub componentele terminale inferioare și umplere inadecvată a găurii.
Standardele industriale, cum ar fi IPC-7095, permit un anumit procent de goluri în funcție de clasa aplicației, ceea ce înseamnă că inspecția trebuie să fie suficient de precisă pentru a măsura - nu doar detecta - golirea. În același timp, multe dintre aceste defecte nu necesită automat o inspecție completă 3D CT. În multe cazuri, vederile unghiulare bine alese și metodele de măsurare consecvente sunt suficiente pentru a face judecăți fiabile fără costul și timpul de ciclu al tomografiei complete.

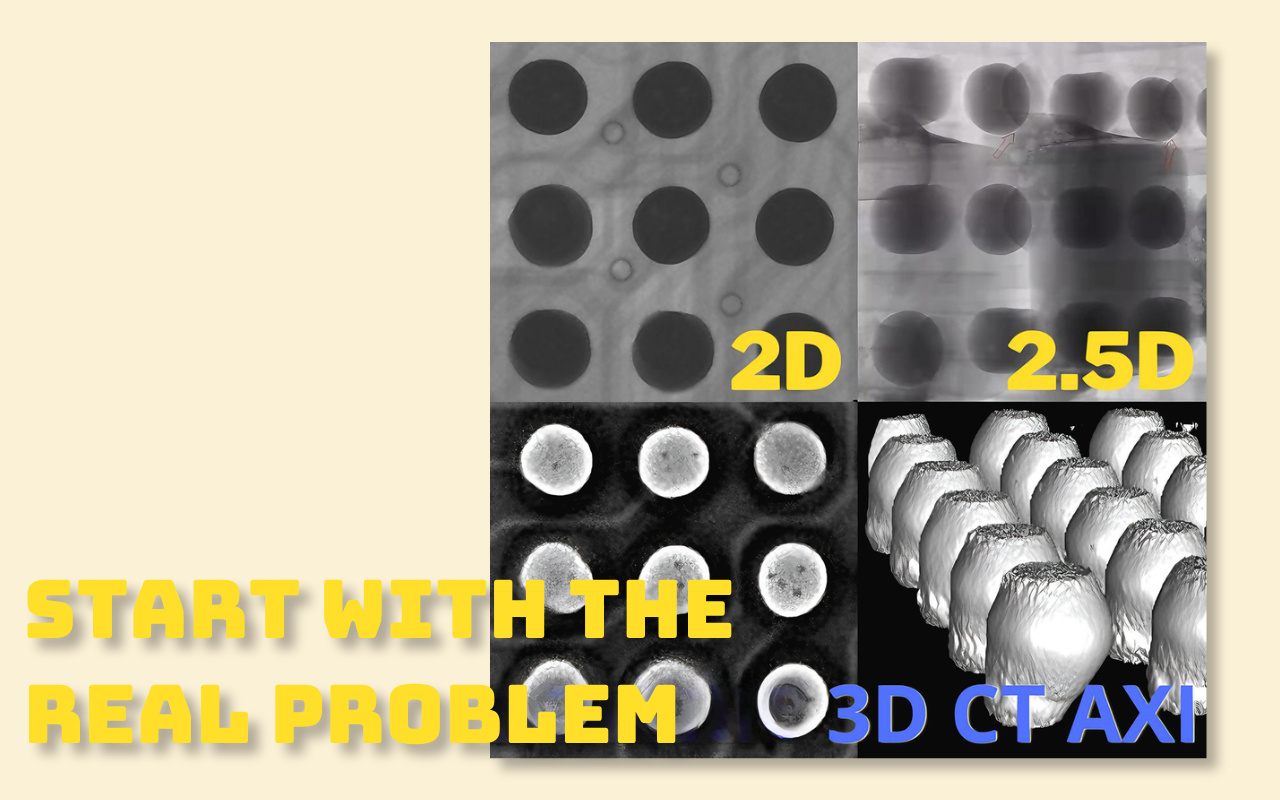

Tehnologia de inspecție pe care o alegeți va determina cea mai mare parte a satisfacției dumneavoastră pe termen lung față de sistem, precum și o parte semnificativă din costul total al acestuia. Cheia nu este alegerea celei mai avansate tehnologii disponibile, ci potrivirea nivelului de inspecție cu defectele pe care trebuie să le controlați.
Inspecția cu raze X 2D funcționează bine pentru detectarea de bază a golurilor, evaluarea îmbinărilor de lipire cu un singur strat și analiza defecțiunilor unde rezultatele rapide contează mai mult decât informațiile de profunzime. Este utilizat în mod obișnuit în producția de volum mic până la mediu, medii sensibile la costuri sau laboratoare de inginerie unde flexibilitatea și viteza depășesc nevoia de reconstrucție volumetrică completă. Avantajele sale sunt viteza rapidă de inspecție, operarea simplă și cel mai mic cost de intrare.
Raze X 2.5D adaugă o perspectivă în profunzime prin înclinarea detectorului sau a probei pentru a crea vederi oblice. Acest lucru face posibilă localizarea golurilor, identificarea separărilor articulațiilor ascunse și o mai bună evaluare a defectelor legate de axa Z fără penalizarea de timp a scanării CT complete. Pentru multe linii SMT, în special pentru cele care rulează plăci cu două fețe sau care se confruntă cu riscuri ocazionale de cap în pernă, inspecția 2.5D oferă cel mai bun echilibru între adâncimea inspecției, debitul și costul.
Tomografia computerizată completă 3D este cea mai potrivită atunci când acuratețea inspecției nu poate fi compromisă. Aplicațiile din electronica auto, medicală sau aerospațială necesită adesea cuantificare precisă a golurilor în structuri complexe de lipit și reconstrucție completă strat cu strat pentru validarea procesului. În timp ce CT 3D oferă o claritate de neegalat și încredere în măsurare, vine cu costuri de sistem mai mari și timpi de scanare mai lenți, ceea ce îl face cel mai potrivit pentru producția de înaltă fiabilitate sau dezvoltarea proceselor avansate, mai degrabă decât inspecția de rutină pe fiecare placă.

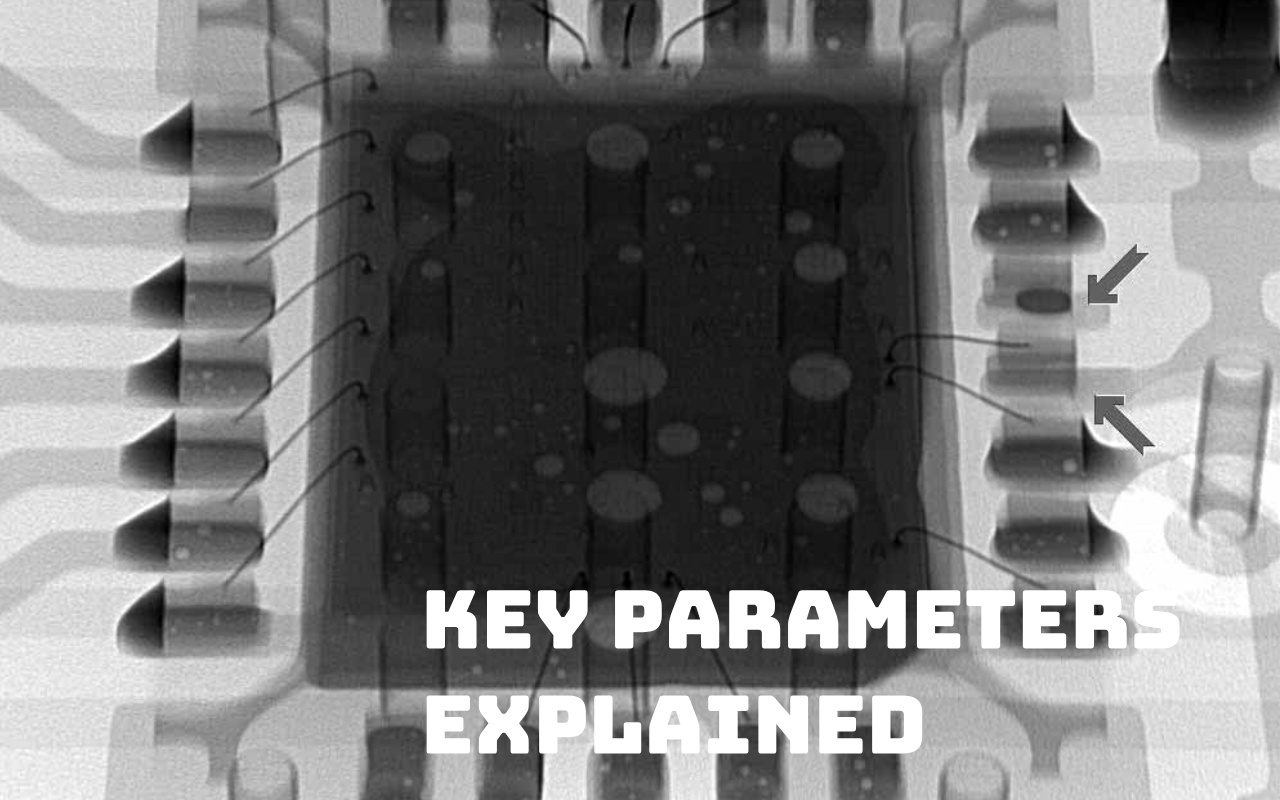

Fișele de specificații subliniază adesea numerele extreme, dar performanța cu raze X din lumea reală depinde de cât de bine sunt echilibrați parametrii cheie. Concentrarea pe o singură specificație de titlu duce de obicei la costuri mai mari fără beneficii măsurabile ale inspecției. Înțelegerea modului în care acești parametri interacționează este esențială pentru alegerea unui sistem care funcționează fiabil în producția zilnică de PCBA.
Pentru majoritatea sarcinilor de inspecție BGA, o rezoluție în intervalul de 3–5 μm este deja suficientă, în special pentru pasuri de minge de 0,4 mm și mai mult. La acest nivel, problemele de golire, colaps și cele mai multe anomalii ale îmbinărilor de lipit sunt clar vizibile și măsurabile.
Rezoluția sub-micronica devine utilă numai atunci când se inspectează structuri extrem de fine sau se efectuează o analiză avansată a defecțiunilor. În inspecția de rutină PCBA, acesta introduce adesea compromisuri care depășesc beneficiile sale. Rezoluția mai mare reduce, de obicei, câmpul vizual, crește timpul de scanare și crește semnificativ costurile sistemului fără a oferi câștiguri proporționale în capacitatea de detectare a defectelor.
Mărirea geometrică îmbunătățește vizibilitatea detaliilor, dar vine întotdeauna în detrimentul câmpului vizual. Pe măsură ce mărirea crește, zona de inspecție vizibilă se micșorează, ceea ce înseamnă că sunt necesare mai multe imagini pentru a acoperi aceeași placă.
Pentru PCB-urile mari sau complexe, mărirea excesivă poate crește dramatic timpul de inspecție și poate reduce debitul. Scopul practic nu este de a maximiza mărirea, ci de a selecta un nivel care rezolvă clar defectele țintă, permițând în același timp acoperirea eficientă a întregii zone de inspecție.
Puterea tubului determină cât de bine penetrează razele X materialele, dar mai multă putere nu înseamnă automat imagini mai bune. Nivelurile mai mari de kV sunt utile pentru plăci groase, cu mai multe straturi, modele cu conținut ridicat de cupru sau componente cu ecranare și radiatoare.
Pentru majoritatea aplicațiilor PCBA, un interval de putere a tubului de 90–130 kV oferă un echilibru eficient între penetrare și contrastul imaginii. Depășirea acestui interval reduce adesea contrastul în îmbinările subțiri de lipit, făcând golurile și defectele subtile mai greu de distins decât mai ușor. În multe cazuri, puterea excesivă a tubului degradează calitatea inspecției în loc să o îmbunătățească.

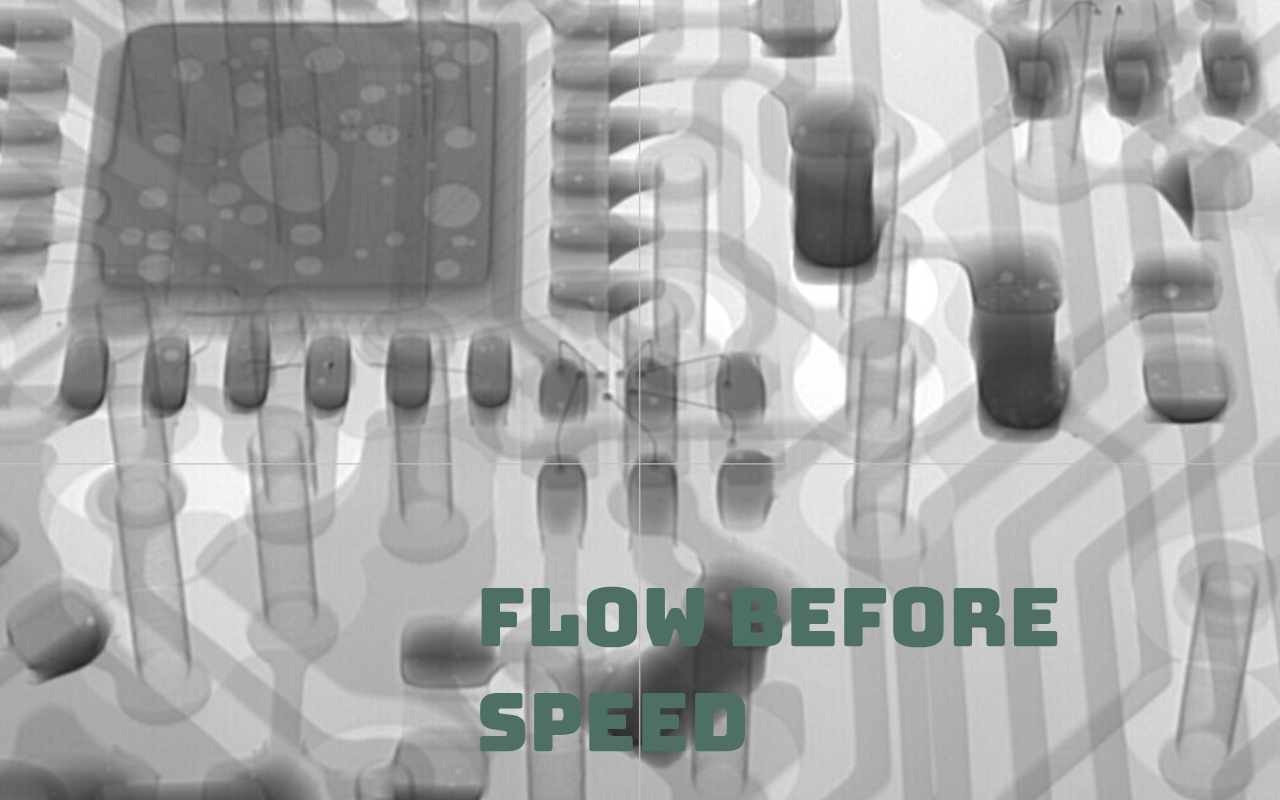

Acolo unde un sistem cu raze X este plasat în fluxul de producție are un impact direct asupra producției, strategiei de inspecție și rentabilitatea investiției. Deși radiografia în linie este adesea văzută ca obiectivul final, nu este automat alegerea potrivită pentru fiecare fabrică.
Sistemele offline cu raze X oferă cel mai înalt nivel de flexibilitate. Aceștia pot gestiona o gamă largă de dimensiuni de plăci, tipuri de produse și sarcini de inspecție fără a perturba echilibrul liniei. Cu investiții inițiale mai mici, cerințe de întreținere mai simple și acces mai ușor al operatorului, sistemele offline sunt potrivite pentru inspecția prin eșantionare, validarea NPI și depanarea detaliată.
Pentru multe fabrici, în special pentru cele care rulează produse mixte sau volume moderate, offline X-ray oferă toată capacitatea de inspecție necesară fără a introduce noi blocaje sau constrângeri de aspect.
Inspecția cu raze X în linie devine valoroasă atunci când volumul de producție este mare și constant, de obicei peste 10.000 de plăci pe lună și atunci când este necesar un feedback imediat pentru a preveni propagarea defectelor. În aceste cazuri, inspecția automată a fiecărei plăci poate reduce semnificativ repetarea în aval și poate îmbunătăți stabilitatea procesului.
Cu toate acestea, sistemele în linie aduc, de asemenea, costuri mai mari, cerințe mai mari de spațiu pe podea și limitări stricte ale timpului de ciclu. Pentru producția de volum mediu sau mic, acești factori depășesc adesea beneficiile, făcând radiografia în linie o suprainvestiție mai degrabă decât un câștig de productivitate.

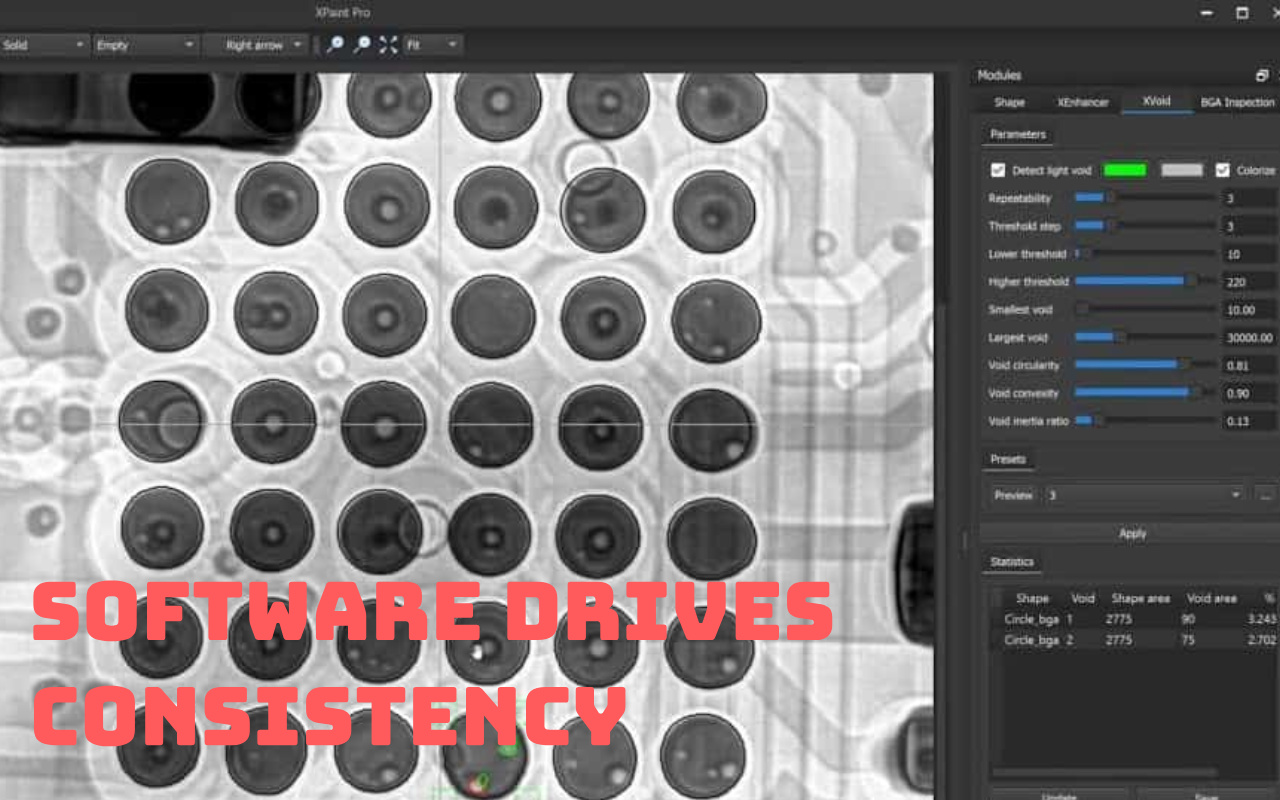

Chiar și cele mai bune optice și tuburi cu raze X oferă valoare limitată fără software inteligent în spatele lor. În inspecția zilnică PCBA, software-ul determină cât de consistent sunt identificate defectele, cât de mult depind rezultatele de experiența operatorului și cât de utile devin datele de inspecție dincolo de o singură trecere sau judecată.
Estimarea manuală a golurilor introduce subiectivitate și inconsecvență, în special între diferiți operatori și schimburi. Software-ul modern cu raze X utilizează algoritmi pentru a calcula automat procentul de goluri conform criteriilor de acceptare IPC, producând rezultate repetabile și comparabile.
Acest nivel de consistență este esențial pentru controlul procesului. Atunci când datele goale sunt fiabile și obiective, inginerii pot urmări tendințele, pot corela defectele cu parametrii de imprimare sau reflux și pot face ajustări informate în loc să se bazeze doar pe judecata vizuală.
Bibliotecile de defecte încorporate și analiza de imagini asistată de AI reduc semnificativ curba de învățare pentru operatori. În loc să interpreteze imaginile brute de la zero, sistemul evidențiază zonele suspecte și clasifică tipurile obișnuite de defecte, cum ar fi golirea, crearea de punți sau deschiderile.
Acest lucru nu numai că accelerează deciziile de inspecție, ci și reduce dependența de personal cu înaltă experiență. În fabricile cu schimburi rotative sau cu specialiști limitati în inspecție, software-ul robust îmbunătățește direct consistența și debitul inspecției.
Datele de inspecție cu raze X devin mult mai valoroase atunci când nu sunt izolate. Exportul fără întreruperi a datelor SPC, imaginilor și statisticilor defectelor permite analiza și trasabilitatea randamentului pe termen lung.
Atunci când este integrată cu MES sau cu sistemele de date din fabrică, inspecția cu raze X sprijină inițiativele Industry 4.0 prin legarea tendințelor defectelor la anumite produse, procese și ferestre de timp. Acest lucru transformă raze X dintr-un instrument de inspecție autonom într-un element de bază al optimizării procesului.
Prețul de achiziție al unui aparat cu raze X este doar punctul de plecare. Pe durata de viață a sistemului, cheltuielile de operare, întreținere și costurile indirecte sunt adesea egale sau depășesc investiția inițială. Înțelegerea costului total de proprietate este esențială pentru a lua o decizie durabilă.
Costul inițial mai mic nu se traduce întotdeauna în cheltuieli generale mai mici. Sistemele cu tuburi sigilate necesită de obicei întreținere minimă și nicio înlocuire a filamentelor, ceea ce face ca costurile de operare să fie previzibile. Cu toate acestea, ele limitează adesea rezoluția și flexibilitatea realizabile.
Sistemele cu tub deschis oferă performanțe mai mari și rezoluție mai fină, dar necesită înlocuirea periodică a filamentelor și întreținere mai activă. Aceste costuri continue trebuie luate în considerare alături de beneficiile de performanță, nu evaluate izolat.
Tuburile cu raze X sigilate asigură de obicei durate de viață cuprinse între 8.000 și 15.000 de ore de funcționare, cu o întreținere minimă. Tuburile deschise pot necesita intervenții de service programate, ceea ce introduce timpi de nefuncționare și considerații de planificare a întreținerii.
Pe lângă întreținerea hardware-ului, timpul de pregătire pentru operatori și ingineri contribuie și la costul total de proprietate. Sistemele cu software intuitiv și fluxuri de lucru stabile reduc cheltuielile de instruire și scurtează timpul necesar pentru a obține rezultate fiabile ale inspecției.
Rentabilitatea investiției variază semnificativ în funcție de aplicație. În controlul calității la volum mare, rentabilitatea investiției este determinată în primul rând de reprelucrare redusă, rate mai mici de deșeuri și detectarea mai rapidă a devierii procesului. În mediile NPI și de analiză a erorilor, valoarea provine din identificarea mai rapidă a cauzei rădăcină, cicluri de depanare mai scurte și mai puține returnări de câmp.
În ambele cazuri, cele mai de succes investiții sunt acelea în care capacitățile sistemului se aliniază îndeaproape cu nevoile reale de inspecție, mai degrabă decât cu performanța maximă teoretică.

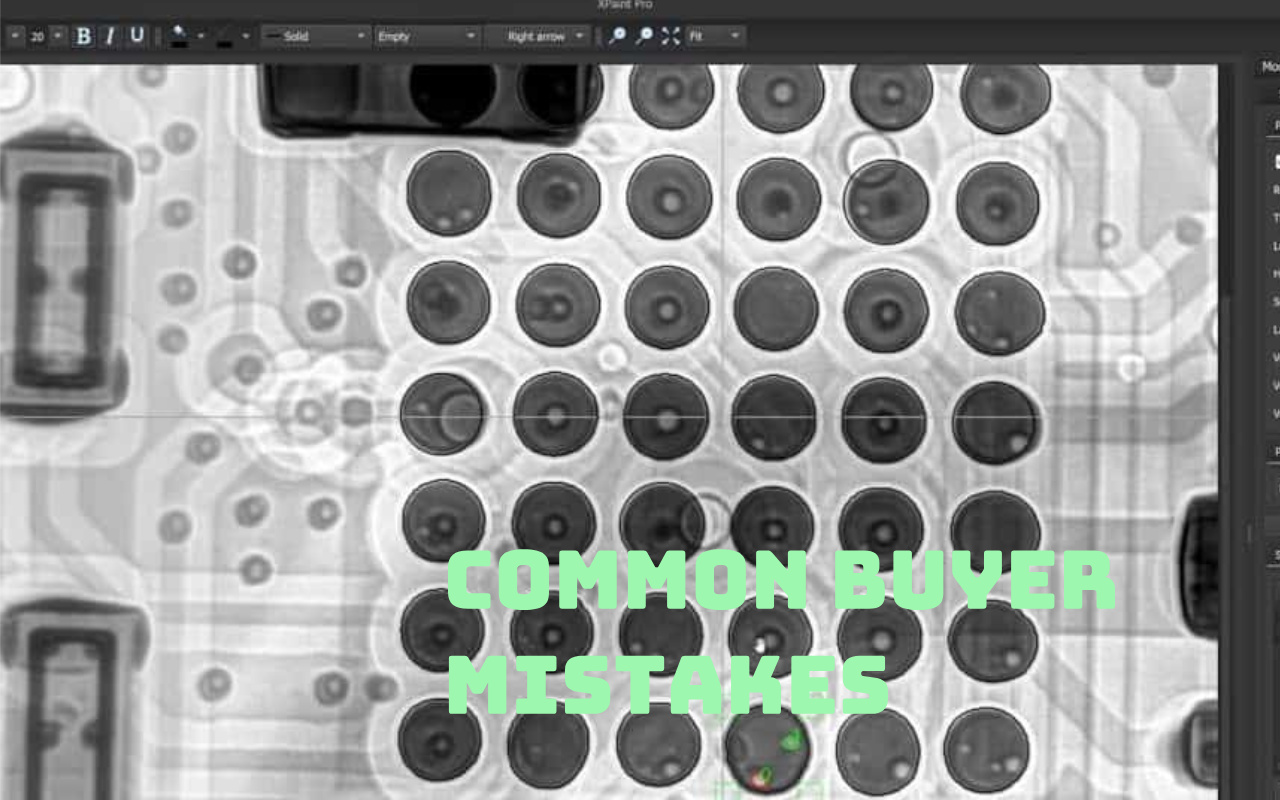

Majoritatea greșelilor de achiziție nu sunt cauzate de lipsa bugetului, ci de aprecierea greșită a ceea ce necesită de fapt sarcina de inspecție. Următoarele capcane apar în mod repetat în fabricile de PCBA de toate dimensiunile.
O greșeală comună este suprainvestirea în capacitatea completă CT 3D, atunci când inspecția 2.5D oferă deja vizibilitate suficientă. Acest lucru are ca rezultat adesea costuri semnificativ mai mari, viteză mai mică de inspecție și funcții subutilizate care adaugă puțină valoare producției zilnice.
O altă eroare frecventă este concentrarea aproape exclusiv pe numerele de rezoluție, ignorând în același timp câmpul de vizualizare, utilizarea software-ului și fluxul de lucru de inspecție. Rezoluția extrem de ridicată poate părea impresionantă pe o fișă de date, dar deseori reduce aria de acoperire și crește timpul de inspecție fără a îmbunătăți detectarea defectelor reale.
Software-ul este, de asemenea, larg subestimat. Sistemele cu interfețe complexe sau automatizare limitată încetinesc adoptarea, cresc dependența operatorului și reduc coerența inspecției, indiferent de calitatea hardware-ului.
În cele din urmă, mulți cumpărători trec cu vederea factorii practici, cum ar fi spațiul de podea, fluxul de manipulare a plăcilor și cerințele de protecție împotriva radiațiilor. Aceste probleme apar adesea numai după instalare, când modificările de aspect și întreruperea fluxului de lucru devin costisitoare și dificil de corectat.

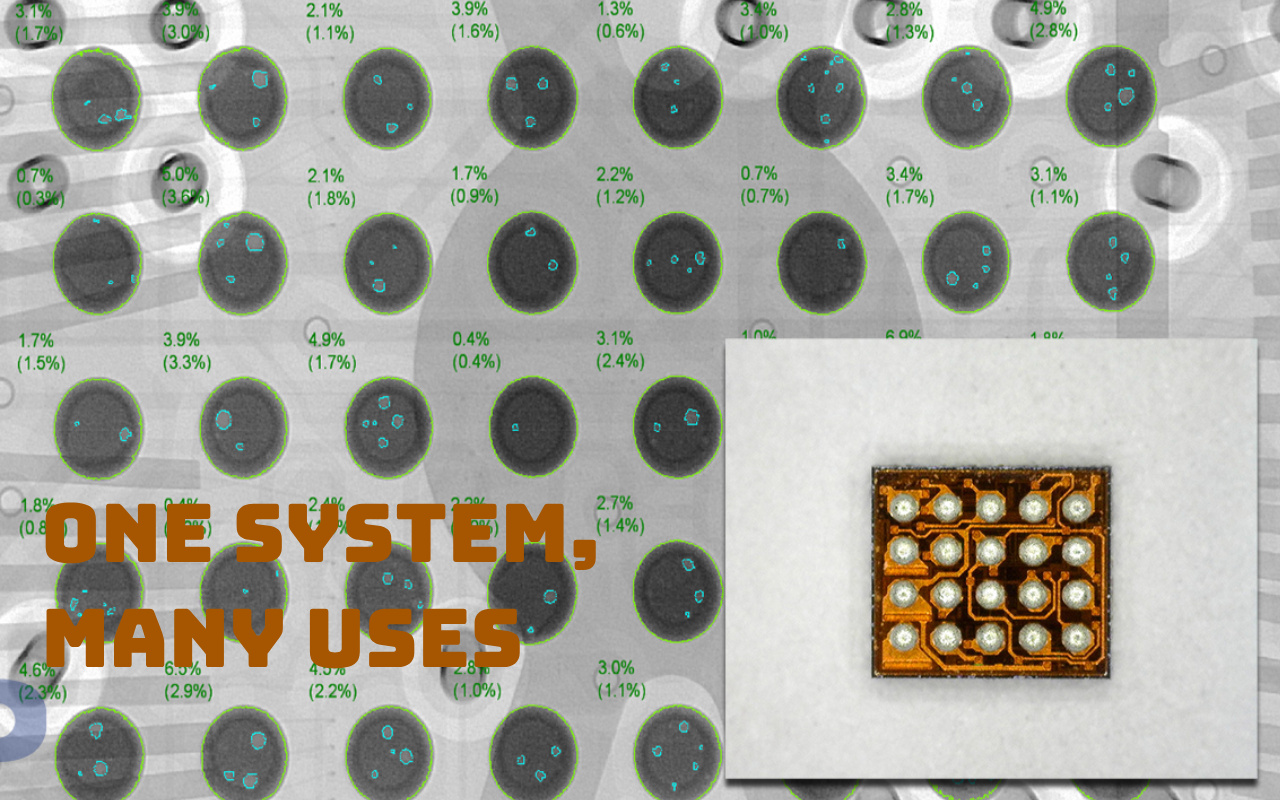

Pentru a ilustra modul în care cerințele de inspecție se traduc în selecția sistemului, luați în considerare modul în care o singură platformă versatilă offline cu raze X poate suporta mai multe scenarii din lumea reală fără supraconfigurare.
În producția de electronice de larg consum de volum mediu, inspecția de bază a golurilor BGA este adesea cerința principală. În acest caz, un sistem 2D sau 2.5D echipat cu măsurare automată a golurilor oferă rezultate rapide și repetabile fără a încetini producția sau a crește costurile de inspecție.
Pentru NPI și validarea proceselor în electronica auto, prioritățile de inspecție se schimbă. Același sistem, folosind vederi înclinate și navigare flexibilă, poate dezvălui riscurile în stadiu incipient de cap în pernă și separarea îmbinărilor de lipire fără a necesita scanarea CT completă. Acest lucru le permite inginerilor să identifice rapid punctele slabe ale procesului, ținând în același timp sub control timpul de inspecție.
Deciziile de configurare joacă un rol major în echilibrarea costurilor și capacității. Pentru majoritatea aplicațiilor SMT, un sistem cu tub închis care funcționează în jurul valorii de 90 kV cu o dimensiune a spotului de aproape 5 μm oferă suficientă penetrare și claritate a imaginii pentru o inspecție fiabilă.
Atunci când sunt combinate cu programarea în stil CNC și navigarea intuitivă, sisteme precum ICT-7900 permit eșantionarea eficientă pe diferite plăci și produse. Această abordare acceptă atât verificările de rutină a calității, cât și analizele tehnice mai profunde, fără complexitatea și cheltuielile platformelor de inspecție supraspecificate.
Siguranța și conformitatea nu sunt detalii opționale – ele afectează direct protecția operatorului, aprobarea de reglementare și dacă sistemul poate funcționa continuu fără întrerupere. Ignorarea acestor factori duce adesea la timpi neaștepți de neașteptate sau la reamenajări costisitoare după instalare.
Sistemele moderne de raze X în stil cabinet sunt proiectate cu ecranare cuprinzătoare și protecție de interblocare. În funcționare normală, scurgerile de radiații sunt de obicei mult sub limitele FDA și OSHA, adesea sub 0,5 mR/h măsurată la o distanță de 5 cm de incintă.
Siguranța eficientă la radiații urmează principiul ALARA: minimizarea expunerii printr-un control adecvat al timpului, distanței și ecranului. Atunci când aceste principii sunt incluse în proiectarea sistemului și în procedurile zilnice de operare, inspecția cu raze X rămâne sigură pentru operatori și respectă standardele de reglementare.
Fiabilitatea pe termen lung depinde de planificarea proactivă a întreținerii. Calibrarea anuală, verificările de rutină ale sistemului și verificarea periodică a performanței tubului ajută la menținerea stabilă a calității imaginii și a acurateței inspecției.
Sistemele cu tuburi etanșate oferă în general durate de viață previzibile și cerințe minime de întreținere, ceea ce reduce timpul de oprire neplanificat. Pentru a asigura un timp de funcționare constant, multe fabrici includ, de asemenea, contracte de service și planificare de rezervă ca parte a strategiei lor de proprietate, mai degrabă decât să trateze întreținerea ca pe o idee ulterioară.
Înainte de a vă angaja la un sistem cu raze X, parcurgeți următoarea listă de verificare pentru a confirma alinierea între nevoile de inspecție și capacitatea sistemului.
Începeți prin a identifica ce plăci și tipuri de componente vor fi inspectate cel mai frecvent. Definiți defectele specifice care trebuie detectate, cum ar fi golirea, capul în pernă, formarea de punte sau lipirea insuficientă. Clarificați debitul zilnic sau orar necesar pentru a evita crearea unui nou blocaj de producție.
Decideți dacă plasarea inline sau offline se potrivește cel mai bine fluxului dvs. de producție. Evaluați ce funcții software sunt esențiale, inclusiv calculul automat al golurilor, instrumentele de analiză a imaginii și integrarea MES sau SPC. În cele din urmă, confirmați că sistemul îndeplinește toate cerințele locale de siguranță împotriva radiațiilor și de conformitate pentru a evita întârzierile de instalare sau restricțiile operaționale.
Selecția de succes cu raze X începe cu definirea clară a riscurilor de defect și a volumului de producție înainte de a alege tehnologia de inspecție. Echilibrul corect între 2D, 2.5D și 3D CT depinde de nevoile aplicației, nu de specificațiile maxime.
Designul echilibrat al sistemului și capabilitățile software puternice oferă în mod constant mai multă valoare decât rezoluția extremă singură. Pentru multe fabrici, inspecția offline cu raze X oferă cea mai practică combinație de flexibilitate, performanță și cost, în timp ce sistemele în linie sunt justificate doar în medii cu volum mare real.
Mai presus de toate, costul total de proprietate ar trebui să ghideze decizia. Evitați supraspecificarea caracteristicilor care adaugă costuri fără a rezolva probleme reale și alegeți un sistem cu raze X care oferă rezultate de inspecție fiabile în mod economic și consecvent pe toată durata de viață.
Nu, pentru cele mai multe verificări de bază BGA și monitorizarea procesului, sistemele 2D sau 2.5D sunt suficiente și costă mult mai puțin. CT 3D devine esențială numai atunci când aveți nevoie de locația precisă a golurilor pe axa Z (de exemplu, interfață vs centru), separarea straturilor pe plăci cu două fețe sau conformitatea cu standarde stricte auto/medicale care necesită cuantificare volumetrică. Începeți cu fundalul: golurile se formează din fluxul de gaz prins în timpul refluxului; IPC-7095 permite golirea totală de până la 25-30% în mingi, în funcție de clasa de produs.
Un sistem 2.5D bun cu vederi înclinate dezvăluie în mod fiabil dimensiunea golurilor, poziția și riscurile capului în pernă. Exemplu: fabricile de electronice de larg consum folosesc în mod obișnuit sisteme offline 2.5D pentru eșantionare 100% cu control excelent al randamentului, economisind 40-60% față de CT.
ROI depinde de costurile de evacuare a defectelor evitate. Pașii includ: Estimarea ratei actuale de reprelucrare/eșecuri în câmp din cauza defectelor ascunse (de exemplu, 2-5% pentru problemele BGA). Calculați costul mediu pe panou eșuat (reprelucrare 50-200 USD, returnarea câmpului 500 USD+). Înmulțiți cu volumul anual pentru a obține potențiale economii. Scăderea TCO al sistemului (cumpărare + 3-5 ani întreținere/instruire). Împărțiți economiile la TCO pentru perioada de rambursare. Liniile cu volum mare (>50.000 plăci/an) înregistrează adesea o rambursare mai mică de 12 luni de la o reluare redusă.
Volum redus/NPI câștigă valoare prin depanare mai rapidă și mai puține reclamații ale clienților. Exemplu real: o fabrică de volum mediu a redus reprelucrarea BGA cu 80% după ce a adăugat radiografie offline, plătind mașina în 18 luni numai prin economii de forță de muncă.
Sistemele moderne cu tuburi sigilate necesită întreținere minimă: calibrare/certificare anuală pentru conformitatea cu precizie și siguranță, curățare periodică a detectorului și actualizări de software. Modelele cu tub deschis necesită înlocuirea filamentului la fiecare 1-2 ani. Bugetul contractelor de servicii preventive (5-10% din pretul de achizitie anual).
Zilnic: încălzire simplă și verificări de stabilitate. Studii anuale privind siguranța radiațiilor. Timpul de funcționare depășește de obicei 98% cu o îngrijire adecvată. În comparație cu AOI, întreținerea cu raze X costă mai puțin, deoarece nicio optică în mișcare nu este contaminată.
Rareori pentru volume sub 20-30k plăci/lună. Inline adaugă complexitate, spațiu și costuri, riscând în același timp blocaje în linie dacă timpul ciclului depășește takt. Majoritatea fabricilor de volum mediu folosesc sisteme offline pentru eșantionare de 5-20% plus AOI/SPI post-reflow, obținând o calitate echivalentă la investiții mai mici. Inline se plătește numai atunci când inspecția 100% a îmbinărilor ascunse este obligatorie (de exemplu, aerospațială) sau costurile de reluare sunt extrem de mari.
Exemplu: mulți furnizori de automobile rulează cu succes un volum mediu cu raze X offline 2.5D staționate lângă linie pentru feedback rapid.
De importanță critică — adesea mai mult decât specificațiile hardware brute. Software-ul bun oferă măsurare automată a golurilor (repetabilă pe IPC), biblioteci de clasificare a defectelor (reduce dependența de competențele operatorului) și export MES/SPC pentru tendințe. Software-ul slab duce la o analiză manuală lentă și la rezultate inconsistente. Sistemele moderne folosesc judecata asistată de AI, reducând timpul de revizuire cu 50-70%. Când evaluați mașinile, testați utilizarea software-ului cu plăcile dvs. reale - este diferența dintre o unealtă care rămâne nefolosită și una care conduce la îmbunătățirea zilnică a randamentului.
