Cum să alegeți linia de producție SMT pentru producția de iluminat cu LED

De ce iluminatul cu LED necesită o strategie SMT diferită

Alegerea unei linii de producție SMT pentru producția de iluminat cu LED nu este doar o achiziție de echipament - este o decizie de producție pe termen lung care afectează direct fiabilitatea produsului, consistența luminii și costul operațional.

Mulți producători de LED-uri presupun inițial că ansamblul PCB cu LED-uri este mai simplu decât electronicele de larg consum din cauza varietății relativ scăzute de componente. În realitate, iluminatul cu LED-uri introduce un set unic de provocări: plăci PCB lungi și subțiri, cerințe termice stricte, sensibilitate la consistența lipirii și așteptări mari pentru stabilitate pe termen lung. O linie SMT prost configurată poate funcționa acceptabil la începutul producției, dar poate duce treptat la abateri de culoare, degradare prematură a luminii sau rate de reluare în creștere după luni de funcționare.

Acest articol oferă un ghid practic, orientat spre inginerie, pentru alegerea liniei de producție SMT potrivite pentru producția de iluminat cu LED - axat pe stabilitate, consecvență, scalabilitate și controlul costurilor, mai degrabă decât pe viteza principală.

Pentru producătorii care planifică o creștere pe termen lung, selectarea configurației potrivite pentru linia de producție LED SMT nu se referă doar la obiectivele curente de producție, ci și la asigurarea unei calități stabile, performanțe consecvente și scalabilitate pentru viitoarele actualizări ale produselor.

1. Înțelegerea provocărilor unice de producție ale PCB-urilor cu iluminare cu LED

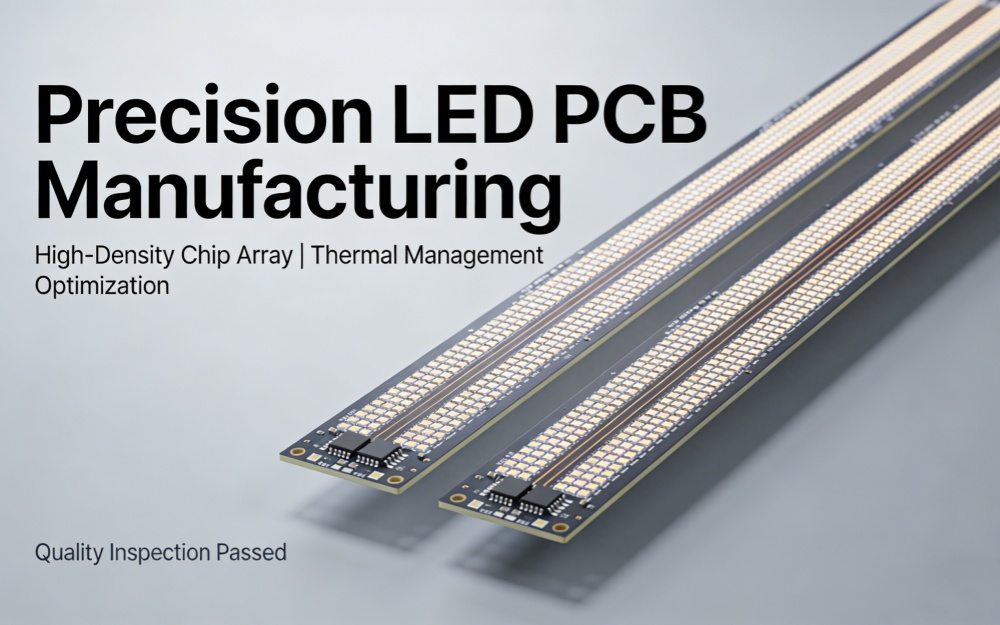

1.1 Plăci PCB mari și lungi în aplicații LED

Spre deosebire de smartphone-uri sau electronice compacte de larg consum, produsele de iluminat cu LED folosesc adesea PCB-uri lungi, înguste și relativ subțiri. Luminile liniare, luminile de panou și corpurile de iluminat de exterior depășesc în mod obișnuit lungimile standard de PCB și sunt predispuse la deformare în timpul proceselor termice.

Aceste caracteristici impun cerințe mai mari pentru:

• Suport placa în timpul imprimării și plasării

• Lățimea transportorului și stabilitatea transportului

• Uniformitate termică în timpul lipirii prin reflow

Ignorarea acestor factori poate duce la tensiuni ale îmbinărilor de lipit, încălzire neuniformă și probleme treptate de fiabilitate care sunt greu de detectat în timpul inspecției inițiale.

1.2 Volum ridicat al componentelor cu aspecte relativ simple

PCB-urile de iluminare cu LED constau de obicei din:

• Cantități mari de cipuri LED

• Rezistoare și condensatoare în modele repetitive

• Diversitate limitată de pachete în comparație cu smartphone-urile sau dispozitivele portabile

În timp ce aspectul pare simplu, provocarea constă în menținerea coerenței de plasare și lipire pe mii sau milioane de componente identice. Variațiile minore ale volumului de lipit sau ale presiunii de plasare se pot acumula în inconsecvența vizibilă a luminozității în produsele finite.

Pentru fabricarea LED-urilor, repetabilitatea și controlul procesului contează mai mult decât viteza extremă de plasare.

1.3 Sensibilitatea termică și cerințele de fiabilitate pe termen lung

Performanța LED-urilor este direct legată de calitatea îmbinării de lipit și de comportamentul termic. Lipirea slabă poate duce la:

• Creșterea temperaturii de joncțiune

• Depreciere mai rapidă a lumenului

• Schimbarea culorii în timp

Spre deosebire de produsele de consum de scurtă durată, iluminatul cu LED-uri este de așteptat să funcționeze în mod fiabil ani de zile. Deciziile SMT luate în timpul configurației liniei vor avea un impact direct asupra performanței câmpului mult timp după începerea producției.

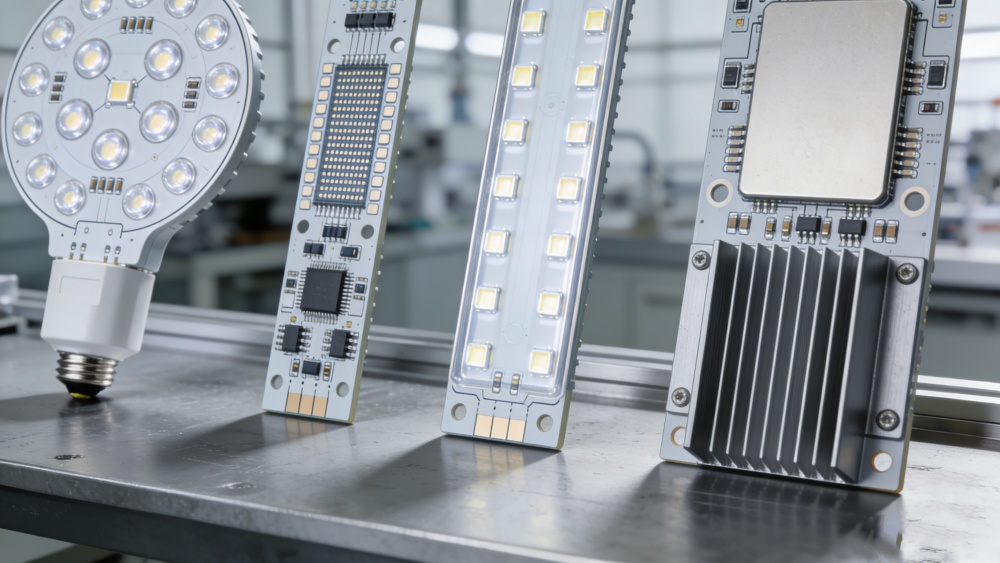

2. Diferite produse LED necesită strategii de linie SMT diferite

În practică, soluțiile SMT pentru producția de iluminat cu LED-uri trebuie să fie adaptate la structura produsului, dimensiunea PCB-ului și cerințele termice, mai degrabă decât să utilizeze o abordare universală.

2.1 Cerințe pentru linia SMT pentru becuri și tuburi LED

Becurile și tuburile LED sunt de obicei produse de mare volum, cu dimensiuni moderate de PCB. Prioritățile cheie SMT includ:

• Imprimare stabilă pentru volum constant de lipit

• Amplasare fiabilă la viteze moderate

• Procesele de reflux s-au concentrat pe încălzirea uniformă, mai degrabă decât pe debitul maxim

Pentru aceste aplicații, o linie SMT bine echilibrată, care accentuează timpul de funcționare și randamentul, oferă adesea un ROI mai bun decât configurațiile cu viteză ultra-înaltă.

2.2 Configurarea liniei SMT pentru panouri LED și lumini liniare

Panourile de iluminat și corpurile de iluminat liniare introduc o complexitate suplimentară datorită lungimii plăcii și solicitărilor mecanice. Liniile SMT pentru aceste produse ar trebui să sublinieze:

• Suport îmbunătățit pentru PCB în timpul imprimării și plasării

• Transportoare concepute pentru manipularea plăcilor lungi

• Cuptoare de reflow cu uniformitate dovedită a temperaturii pe PCB-uri largi și lungi

Manipularea inadecvată sau încălzirea neuniformă pot cauza oboseală subtilă a îmbinărilor de lipit, care apare numai după o funcționare prelungită.

2.3 Considerații SMT pentru iluminatul LED de înaltă putere și exterior

Produsele LED de înaltă putere și pentru exterior necesită cea mai mare fiabilitate de lipire. Aceste aplicații necesită adesea:

• Control strict al profilului termic

• Medii opționale de refluere a azotului

• Marje de proces conservatoare pentru a asigura durabilitatea pe termen lung

În astfel de cazuri, investiția în stabilitatea termică și controlul procesului în avans reduce semnificativ costurile de garanție și întreținere ulterior.

3. Imprimarea pastei de lipit: fundamentul calității LED SMT

3.1 Probleme comune de imprimare în ansamblul PCB LED

Imprimarea pastei de lipit este punctul de plecare al calității LED SMT. Provocările comune includ:

• Volum de lipire neuniform pe plăcuțele LED mari

• Pastă slăbită sau eliberare insuficientă pe plăci lungi

• Variații cauzate de suportul inconsecvent al consiliului

Chiar și abaterile minore ale volumului de lipire pot duce la înclinarea LED-ului, la o disipare insuficientă a căldurii sau la probleme de fiabilitate pe termen lung.

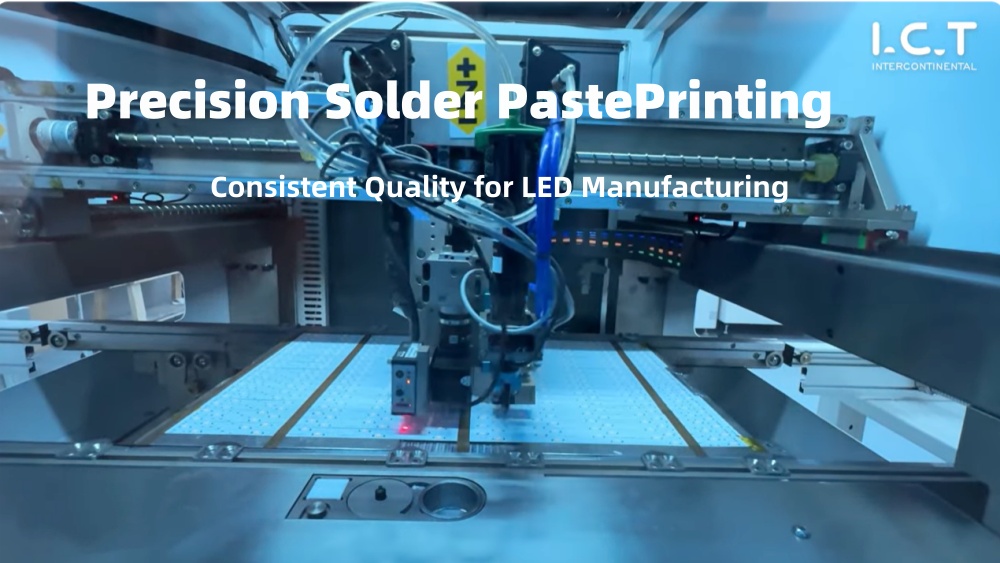

3.2 Alegerea imprimantei potrivite pentru aplicațiile LED

Atunci când selectați o imprimantă cu pastă de lipit pentru fabricarea LED-urilor, ar trebui să se acorde prioritate:

• Cadru stabil și aliniere repetabilă

• Suport eficient pentru placa de dedesubt pentru PCB-uri lungi

• Presiune constantă a racletei pe întreaga zonă de imprimare

Viteza este rareori factorul limitativ. O imprimantă puțin mai lentă, dar mai stabilă oferă adesea rezultate superioare pe termen lung în producția de LED-uri.

Un proces de imprimare stabil și repetabil cu pastă de lipit pentru PCB-urile LED este adesea mai valoros decât viteza de imprimare mai mare, în special pentru plăci lungi și plăci LED mari.

3.3 Când SPI este necesar pentru producția LED SMT

Inspecția pastei de lipit (SPI) nu este obligatorie pentru fiecare fabrică de LED-uri, dar devine din ce în ce mai valoroasă atunci când:

• Producerea unor volume medii spre mari

• Fabricarea de produse LED de mare putere sau de export

• Luptă cu defecte legate de lipire sau inconsecvență de luminozitate

SPI oferă detectarea timpurie a variației volumului de lipit înainte de plasare și reflow amplifica problema.

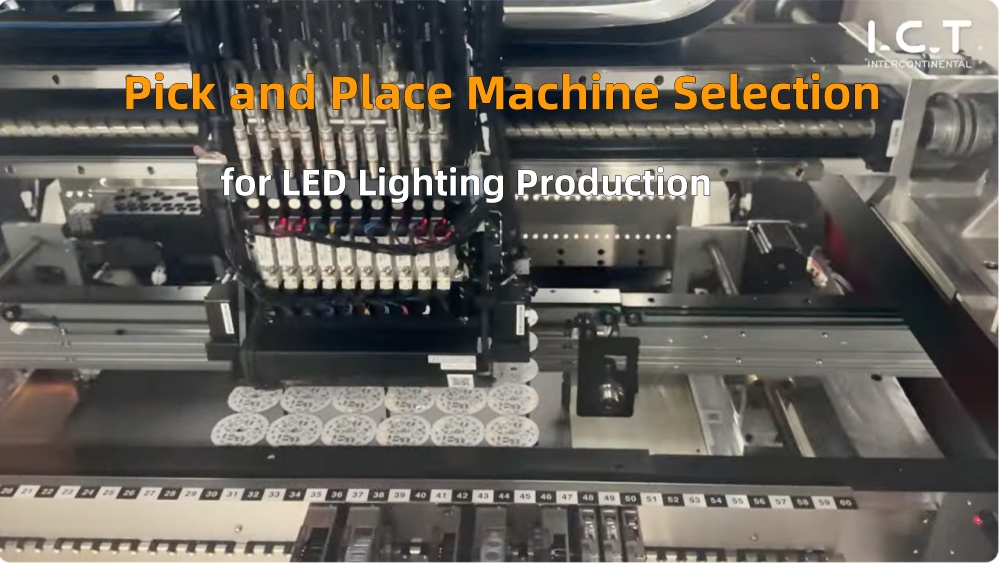

4. Alegeți și plasați selecția mașinii pentru producția de iluminat cu LED

4.1 Controlul forței de plasare pentru componentele LED

Componentele LED sunt sensibile la solicitarea mecanică. Forța de plasare excesivă poate deteriora cipurile în interior, fără defecte vizibile în timpul AOI.

Considerațiile cheie includ:

• Controlul forței de plasare reglabil

• Aliniere stabilă a duzei

• Comportament de plasare constant pe perioade lungi de producție

Pentru LED SMT, plasarea blândă și repetabilă depășește adesea viteza maximă de plasare.

4.2 Acuratețe vs Viteză: Ce contează cu adevărat pentru LED SMT

În timp ce cifrele ridicate ale CPH pot părea atractive, producția de LED-uri beneficiază mai mult de:

• Precizie stabilă a plasării în timp

• Deriva minimă în timpul schimburilor lungi de producție

• Rate scăzute de defecte, mai degrabă decât producția maximă

O mașină care funcționează puțin mai lent, dar în mod constant oferă adesea o productivitate eficientă mai mare datorită reprelucrării reduse.

Atunci când se evaluează mașinile SMT pick and place pentru asamblarea LED-urilor , stabilitatea pe termen lung a plasării și controlul forței sunt adesea mai importante decât cifrele CPH principale.

4.3 Manipularea LED-urilor mixte și a componentelor standard

Multe plăci LED combină cipuri LED cu rezistențe standard, condensatoare sau conectori. Sistemele de alegere și plasare ar trebui:

• Manipulați fără probleme dimensiunile componentelor mixte

• Acceptă modificări rapide de program pentru diferite variante de produs

• Mențineți precizia fără recalibrari frecvente

Flexibilitatea este din ce în ce mai importantă pe măsură ce liniile de produse LED se diversifică.

5. Lipirea prin reflow: cheia performanței și duratei de viață a LED-urilor

Selectarea soluțiilor de lipire prin reflow adecvate pentru iluminatul cu LED-uri joacă un rol decisiv în integritatea îmbinărilor de lipit, consistența termică și performanța LED-ului pe termen lung.

5.1 Provocări ale profilului termic în LED SMT

Lipirea prin reflow este cel mai critic proces pentru fiabilitatea LED-urilor. Provocările comune includ:

• Încălzire neuniformă pe PCB-uri lungi

• Înmuiere inconsecventă și temperaturi de vârf

• Stresul termic excesiv care duce la oboseala prin lipire

Un profil termic stabil și repetabil este esențial pentru o putere de lumină constantă și o durată lungă de viață.

5.2 Azot vs Reflow aer pentru iluminatul cu LED

Refluxul de azot poate oferi beneficii pentru anumite aplicații LED:

• Oxidare redusă

• Uziri de lipit îmbunătățite

• Formarea mai consistentă a articulațiilor

Cu toate acestea, crește și costurile de operare. Pentru multe produse LED standard, este suficient un proces de refluere a aerului bine controlat. Azotul este de obicei justificat pentru fabricarea LED-urilor de mare putere sau de calitate premium.

5.3 Asigurarea consistenței temperaturii pentru PCB-uri lungi

Pentru plăcile lungi cu LED-uri, designul cuptorului de reflow devine critic. Factorii cheie includ:

• Lungime adecvată a zonei de încălzire

• Design stabil al fluxului de aer

• O uniformitate dovedită a temperaturii pe lățimea și lungimea bordului

Rezultatele testelor pe termen scurt pot părea acceptabile, dar consistența pe termen lung determină succesul real al producției.

6. Strategia de inspecție: AOI și SPI în linii LED SMT

6.1 Defecte comune la ansamblul PCB LED

Defectele LED-urilor SMT diferă de cele din electronicele dense de larg consum. Problemele tipice includ:

• Nealinierea sau înclinarea LED-urilor

• Lipire insuficientă sau excesivă

• Erori de polaritate

• Componente lipsă

Strategiile de inspecție ar trebui să fie adaptate acestor tipuri de defecte, mai degrabă decât cerințelor generice de PCB de înaltă densitate.

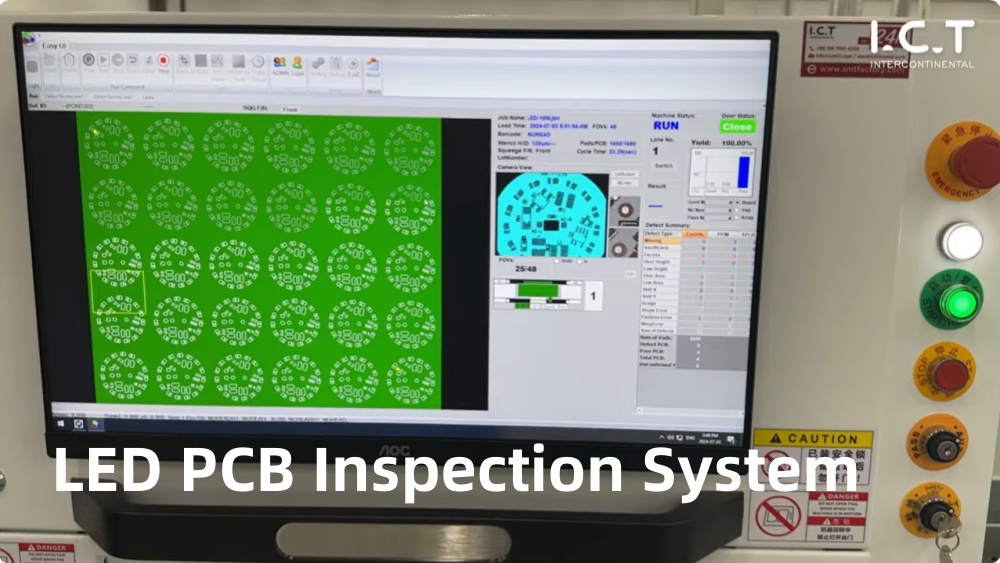

6.2 Configurare AOI pentru aplicații LED

Inspecția optică automată (AOI) este utilizată pe scară largă în liniile LED SMT. Configurațiile AOI eficiente se concentrează pe:

• Precizia poziției LED-ului

• Forma îmbinării lipite mai degrabă decât detectarea micro-defectelor

• Viteză mare de inspecție fără complexitate inutilă

Programarea AOI prea complexă adaugă adesea costuri fără a îmbunătăți randamentul.

Inspecția AOI adecvată pentru ansamblul PCB LED ar trebui să se concentreze pe aliniere, polaritate și aspectul lipirii, mai degrabă decât pe clasificarea defectelor prea complexă.

6.3 Cost vs calitate: Cât de multă inspecție este suficientă?

Nu orice fabrică de LED-uri are nevoie de acoperire completă SPI și AOI din prima zi. O abordare practică este:

• Începeți cu AOI pentru plasare și controlul polarității

• Introduceți SPI pe măsură ce cerințele de volum sau de calitate cresc

Investițiile în inspecție ar trebui să crească odată cu scara producției și așteptările clienților.

7. Scalabilitate și planificare a costurilor pentru liniile de producție LED SMT

7.1 Pornirea mic vs planificarea extinderii

Mulți producători de LED-uri încep cu o singură linie SMT. Cheia este să vă asigurați că configurația inițială:

• Nu limitează extinderea viitoare

• Permite ca echipamentele suplimentare să fie integrate fără probleme

• Evită învechirea timpurie

Planificarea modulară reduce riscul și protejează investițiile de capital.

7.2 Ce echipament ar trebui să fie rezistent la viitor

În liniile LED SMT, anumite echipamente beneficiază de specificații inițiale mai mari:

• Cuptoare cu reflow cu performanță termică stabilă

• Imprimante cu stabilitate mecanică puternică

• Sisteme de transport capabile să manipuleze plăci mai lungi

Alte elemente, cum ar fi adâncimea de inspecție sau viteza de plasare, pot fi adesea îmbunătățite ulterior.

7.3 Evitarea investițiilor excesive în linii LED SMT

Supraspecificarea echipamentelor poate fi la fel de problematică ca și subinvestirea. Greșelile comune includ:

• Cumpărați viteză excesivă pentru dispoziții LED simple

• Investiția în inspecție dincolo de nevoile reale

• Copierea configurațiilor SMT ale smartphone-ului fără ajustare

Planificarea echilibrată asigură o performanță optimă a costurilor pe întregul ciclu de viață al produsului.

8. Greșeli frecvente la alegerea liniilor SMT pentru producția de iluminat cu LED

Unele erori recurente includ:

• Prioritizarea vitezei asupra stabilității

• Subestimarea impactului consistenței termice

• Ignorarea provocărilor lungi de manipulare a PCB-urilor

• Tratând LED SMT ca fiind identic cu ansamblul electronicelor de larg consum

Evitarea devreme a acestor greșeli economisește costuri semnificative și stres operațional ulterior.

Pentru producătorii care caută stabilitate pe termen lung, o linie completă de producție SMT pentru iluminatul LED ar trebui proiectată ca un sistem integrat, mai degrabă decât o colecție de mașini individuale.

Concluzie: construirea unei linii de producție LED SMT stabilă, scalabilă și de încredere

Alegerea liniei de producție SMT potrivită pentru producția de iluminat cu LED necesită o schimbare de mentalitate. Succesul nu este definit de viteza maximă sau de cel mai mic cost inițial, ci de consistența, fiabilitatea și scalabilitatea pe termen lung.

O linie LED SMT bine concepută oferă:

• Calitate stabilă a lipirii

• Performanță constantă a luminii

• Risc redus de reluare și garanție

• Creștere durabilă a producției

Concentrându-se pe cerințele reale ale procesului, mai degrabă decât pe specificațiile principale, producătorii de LED-uri pot construi linii de producție SMT care sprijină atât nevoile actuale, cât și extinderea viitoare cu încredere.
