I.C.T-Q588A I Tester I.C.T on-line

Testerul I.C.T este un echipament cheie de testare automată care joacă un rol vital în procesul de fabricație a produselor electronice și asigură calitatea și fiabilitatea produsului.

Model:
I.C.T-Q588A
Marca:
I.C.T
Cod:
On-line I.C.T Tester

Starea de disponibilitate:

Cantitate:



Întreba Adauga in cos

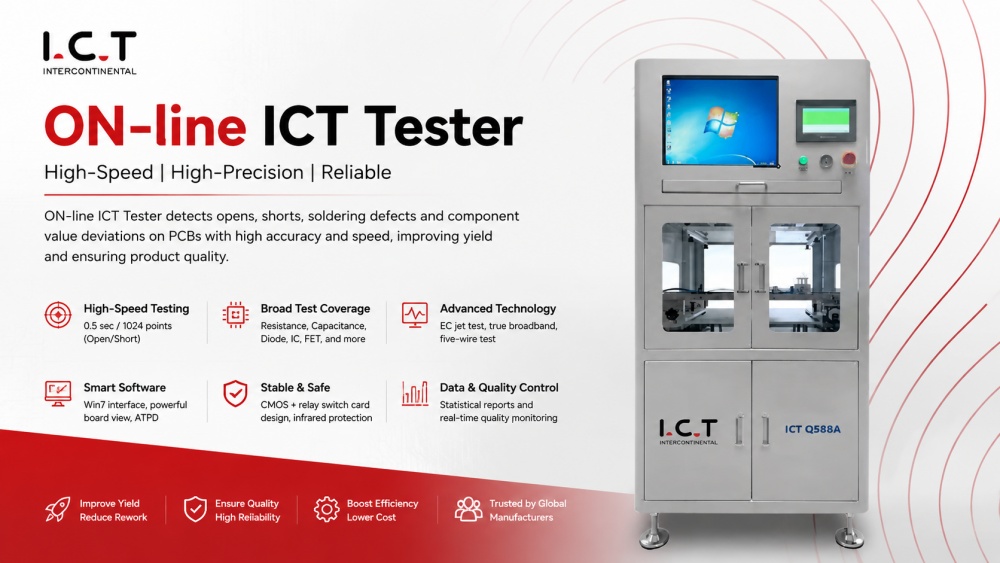

Tester I.C.T ON-line I.C.T-Q588A

Prezentare generală

Tester I.C.T ON-line I.C.T-Q588A

Punctele de testare din schema PCB sunt contactate de sonda de testare pentru a detecta circuitul deschis, scurtcircuitul și lipirea pieselor, care pot fi împărțite în test de circuit deschis, test de scurtcircuit, test de rezistență, test de capacitate, test de diodă, test triodă, test FET, test pin IC și alte instalări lipsă și greșite, abaterea valorii parametrului, sudarea continuă a îmbinării lipite Placa de circuit scurtcircuit deschis și alte defecțiuni și emite starea de defecțiune

Caracteristici ale testerului I.C.T on-line:

Echipat cu tehnologie EC jet test
Designul cardului de comutare CMOS + replay
Adevărata tehnologie de testare în bandă largă
Interfață umanizată win7, operare simplă și ușor de utilizat
Vedere puternică la bord
Tehnologia de testare cu cinci fire, pot fi testate până la patru componente terminale
Depanare automată a programului de testare ATPD
Îmbunătățiți rapoartele de analiză statistică și monitorizați eficient calitatea producției

Specificații:

Model	I.C.T-Q588A
Dimensiune PCB	500 mm x 350 mm (STANDARD)
Puncte de testare	256 de puncte Standard (1024 de puncte este opțional)
Switch Card	128/oală
Puncte izolate	10 pași pentru fiecare test, pot învăța automat să se izoleze
Viteza de testare	0,5 secunde/1024 puncte (deschis/scurt) 2 ms ~ 40 ms/pas (test componente)
Interval de testare	Rezistență: 0,05 Ω~ 100M Ω (2 fire) ± 1% - 5% (patru fire) ± 10m Ω.Capacitate 1pf ~ 40MF ± 2%-5%. Inductanță 1uH ~ 50H, ± 2% - 5%. Diode 0,1 ~ 9V ± 1%-3%. Dioda Zener: 0,1 ~ 15V ± 1%-3%. Tranzistor: Măsurarea tensiunii de saturație VCE la trei bornele valorii β a tranzistorului. FET: Test cu trei terminale a tranzistorului cu efect de câmp VDS, CD-uri, RD (pornit). Cuplaj optic și întrerupător: patru terminale pentru a-și testa tensiunea sau rezistența de conducție.
Caracteristici opționale prezentate	Microrezistor (tip cu patru fire): Minimum 50mΩ (cu patru fire) ±10mΩ DRMode: Poate măsura scurgerile paralele înainte de diodă sau IC și sudarea goală Funcția tastei: Programul este suspendat în timpul testului cheii, iar calitatea cheii este verificată prin operare manuală. Ștampila automată: echipament de ștanțare automată Test PASS sau Fail Plasarea monitorizării: orientarea plasării monitorizării (shunt PASS sau Fail) Multi-press: sistem de presare multiplă sau dublă Monitorizarea ratei de trecere: Când rata de trecere este Funcție grafică: Vizualizare panou și producție automată a vizualizărilor pe placă Funcție multi-placă: extindere automată a panoului și selectare și detectare automată a subpanoului
Alimentare electrică	AC:220V,50/60HZ,3Kw
Dimensiune (mm)	10007501600 Poate fi personalizat după cum este necesar
Greutate	Aproximativ: 350 kg
