ICT- AI-5146
I.C.T
| Cantitate: | |
|---|---|

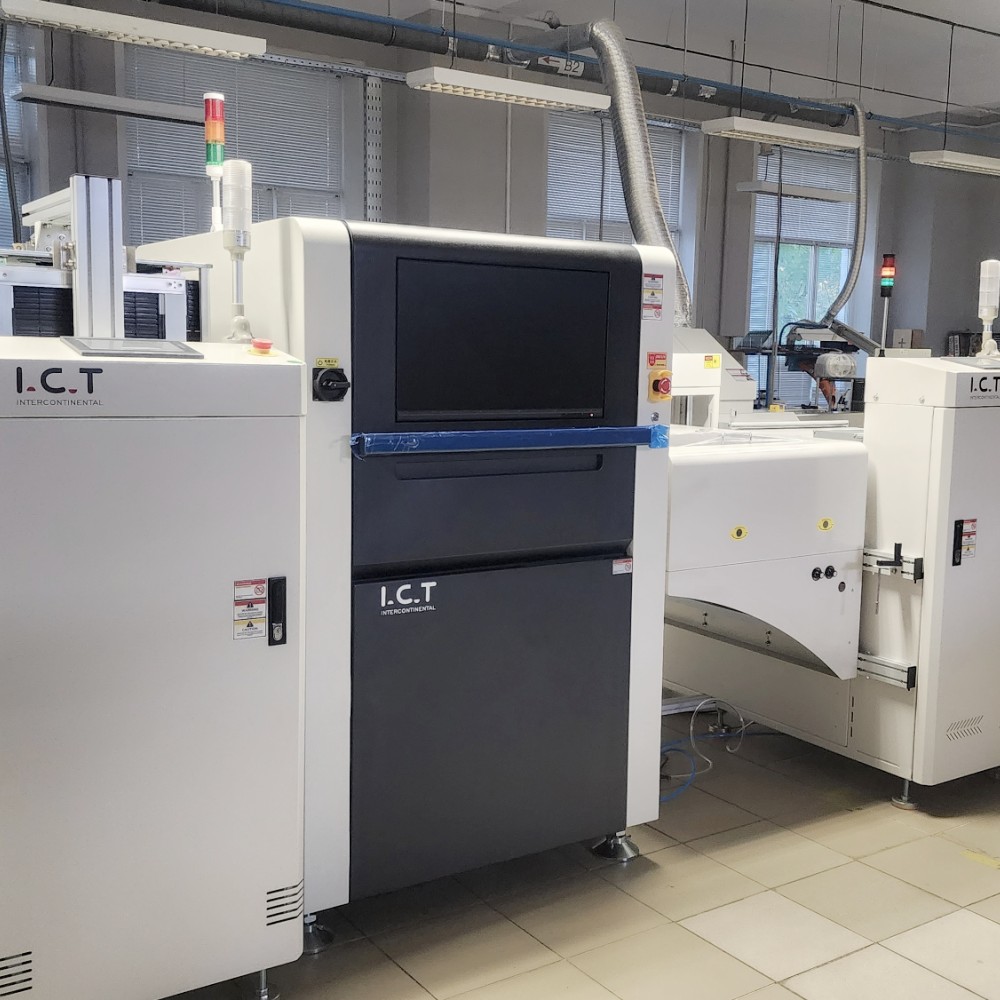

| Mașină de inspecție ICT Online AOI AI-5146
Mașina de inspecție online aoi ICT AI-5146 utilizează o cameră color de înaltă precizie pentru a captura imagini PCB în timp real. Se aplică CNN deep learning pentru a detecta inteligent defectele componente și de lipire. Această mașină aoi online de linie de producție smt se potrivește verificărilor pre-reflow și post-reflow. Oferă alarme false scăzute, viteză mare și configurare ușoară. Utilizatorii obțin rezultate stabile cu GR&R sub 10%. Suportă telecomandă și legături de date MES pentru un flux mai bun din fabrică.
| Caracteristică

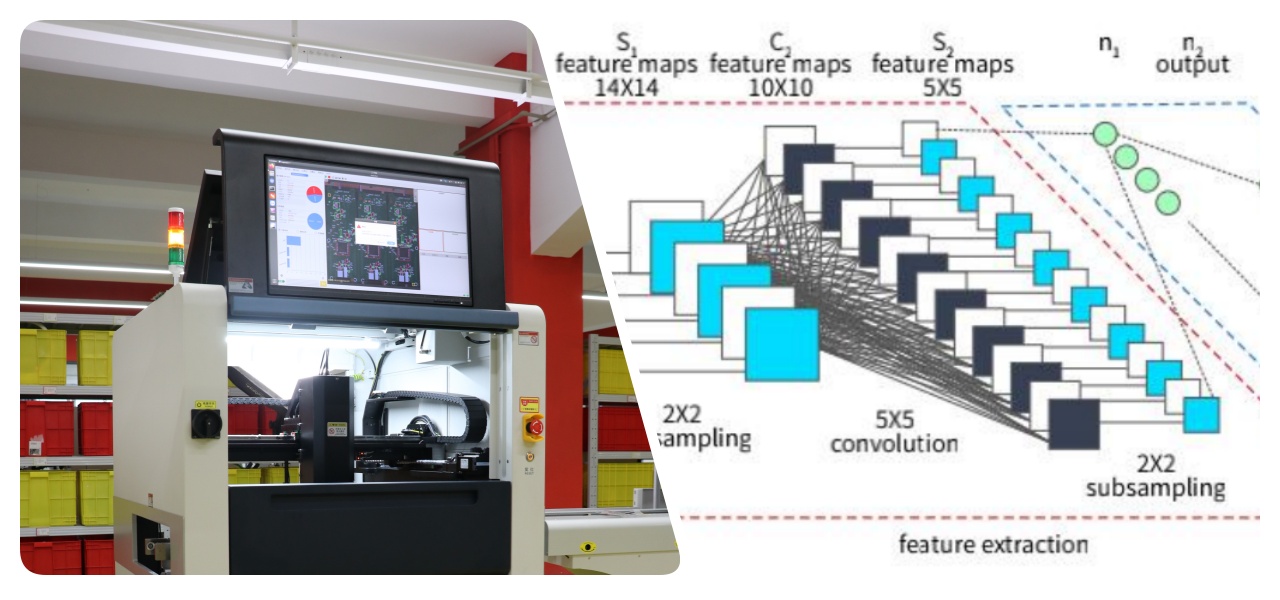

Aparatul automat PCB aoi AI-5146W folosește învățarea profundă prin CNN pentru a optimiza datele mari și a permite programarea minimalistă inteligentă. Identifică automat componentele și îmbinările de lipit cu un singur clic, rezolvând problemele legate de timpi lungi de programare și alarme false mari comune în metodele tradiționale. Antrenat pe seturi vaste de date, distinge cu acuratețe NG de plăcile OK, chiar și cu diferite forme ale îmbinărilor de lipit. Acest lucru reduce ratarea inspecțiilor și îmbunătățește generalizarea pentru diverse scenarii, cum ar fi gestionarea proeminențelor componentelor sau a găurilor de știft în lipire fără interferențe.

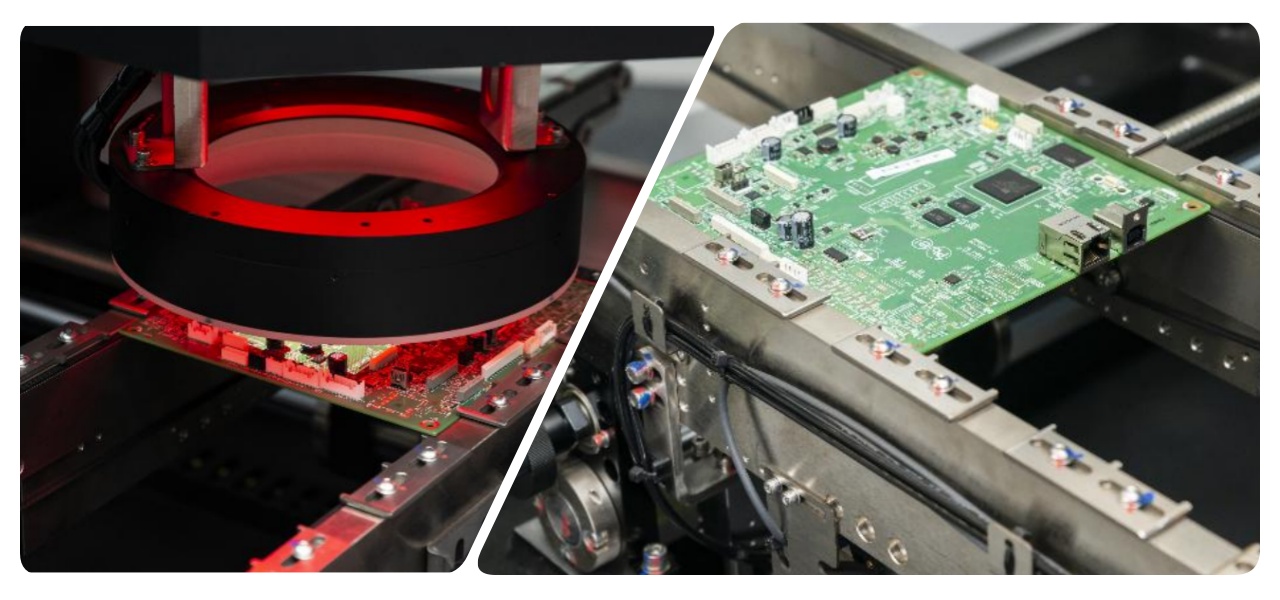

Camera superioară înregistrează la 0,23 secunde pe FOV. Alinierea profundă menține mișcarea rapidă. Acesta calculează câmpul următor în timp ce filmează pe cel curent. Planificarea traseelor automate pentru eficiență. Mașina online de inspecție aoi se ocupă cu ușurință de PCB-uri mari. Se potrivește liniilor cu volum mare fără încetinire. Utilizatorii obțin mai multe rezultate pe schimb.
Găsește lipsă, deformată, punte, exces de lipit și multe altele. Cutiile de pini auto IC judecă mai multe defecte simultan. Ignoră culoarea panoului sau schimbarea caracterelor. Generalizarea se ocupă de depășirea sau abaterile ușoare. Mașina de inspecție online aoi păstrează rate scăzute de fals în cazuri complexe.
| Caietul de sarcini
| Model | ICT SMT AOI AI-5146 | ICT SMT AOI AI-5146D |
| Mini componentă | 01005chip, 0.3pitch IC și formă specială | |
| Rezoluție@FOV | 10um@40*30mm | 15um@40*30mm |
| CAMERA | Cameră industrială digitală inteligentă de 12 M pixeli | |
| Obiectiv | Lentila telecentrică | |
| Aprinde | RGB+W 4 culori integrale | |
| Viteza de inspecție | 0,23 sec/FOV | |
| Algoritmul de inspecție | CNN, contrast de culoare, recunoaștere contur, inspecție offset, potrivire șabloane, comparare caractere, OCR etc. | |
| Articol de inspecție | Componentă: absent, inversat, aliniere greșită, spart, suplimentar, materie străină, pătat etc. Lipire: lipire insuficientă, lipire excesivă, punte, pseudo lipire etc. Altele: Recunoaștere cod de bare/Recunoaștere cod QR/OCR. | |
| Dimensiunea PCB | 50*50mm~510*460mm (Modul de bord mare: De la stânga la dreapta: max 730*460mm De la dreapta la stânga: max 640*460mm) | 50*50mm~510*610mm (funcționare cu o singură șină) 50*50mm~510*330mm (funcționare cu două șine) |
| Calea ferată | Sina unică | Sina dubla |
| Înălțimea PCB | Sus: 25 mm, jos: 80 mm | Sus: 25 mm, jos: 30 mm |
| Grosime PCB | 0,3 ~ 6,0 mm | |
| Edge PCB | 3,7 mm | |
| Warpage PCB | ±3,0 mm | |
| Greutatea PCB | Max: 3 kg | |
| Înălțimea transportorului | 900 ± 20mm | |
| Cu Ajustare | Manual&Auto | |
| Direcția transportorului | L ~R sau R ~L | |
| Putere | AC220 50/60Hz,5A | |
| Putere nominală | 380W | |
| Comunicare | Smema | |
| Greutate | 750Kg | 790 kg |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.

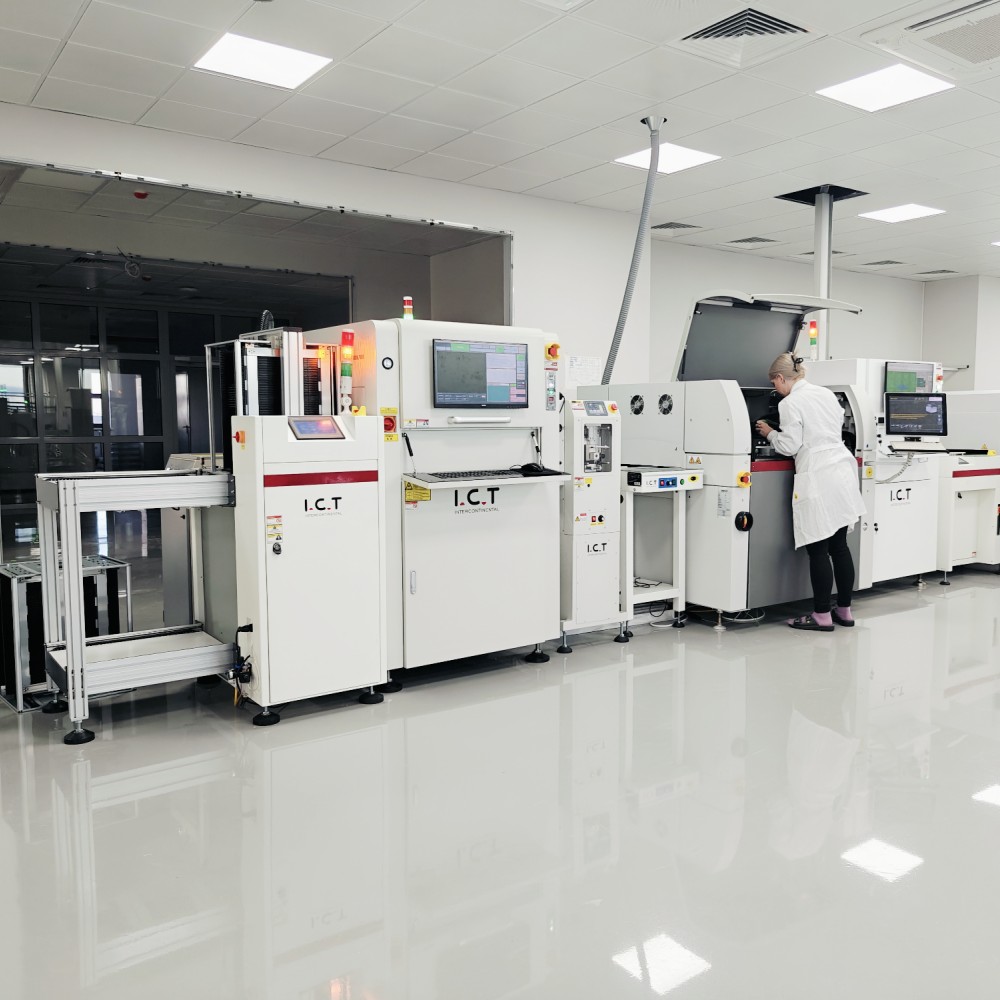

| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Video cu succesul clienților
Urmărește videoclipul de marketing ICT-5146 pentru a vedea mașina online de inspecție aoi în acțiune. Începe cu un exterior elegant și puncte cheie de vânzare. Vizualizările din interior arată o cameră de înaltă precizie și lumini RGB+W. Aparatul funcționează fără probleme pe linia SMT, captând imagini în timp real. Demo de programare AI evidențiază ID-ul componentei cu un singur clic și verificarea lipirii. Afișează exemple de defecte, cum ar fi punte sau piese lipsă. Apar legăturile de configurare rapidă și de la distanță. Sfârșitul arată funcționarea stabilă în fabrică, crescând randamentul și viteza.
| Service și suport pentru instruire
ICT oferă suport complet pentru mașina de inspecție online aoi. Echipa noastră se ocupă de instalare, depanare și întreținere. Ajutorul de la distanță rezolvă rapid problemele. Oferim instruire la fața locului sau online pentru o utilizare ușoară. Utilizatorii învață programare, configurarea defectelor și analiza datelor. Actualizările regulate mențin software-ul la zi. Centrele globale de service asigură aprovizionarea rapidă cu piese. Acest lucru dezvoltă abilitățile utilizatorului și timpul de funcționare al mașinii.

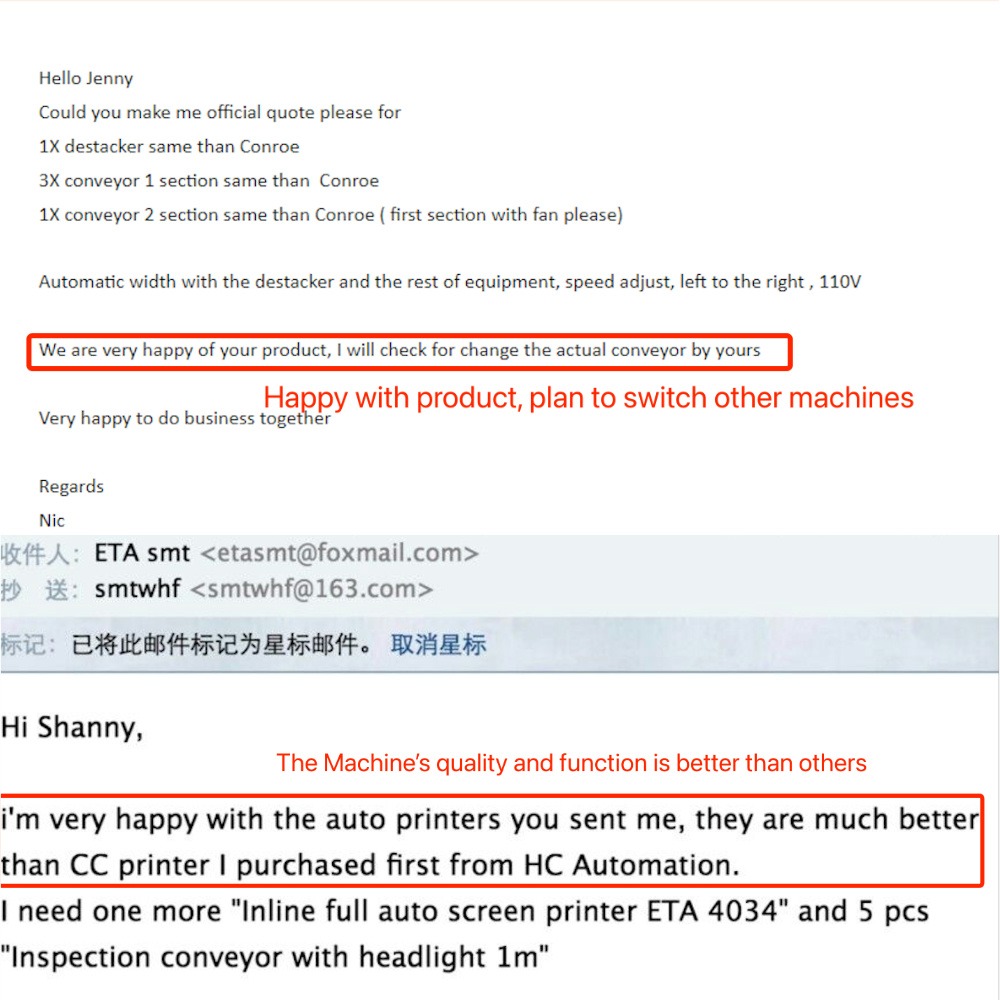

| Recenziile clienților
Clienții adoră răspunsul rapid al inginerilor noștri și remedierea experților. Ei laudă mașina online de inspecție aoi pentru verificări precise și erori reduse. Ambalarea sigură protejează în timpul navei. Rezolvarea rapidă a problemelor reduce timpul de așteptare. Performanța stabilă le sporește liniile.
| Certificari si standarde
ICT deține CE pentru siguranță, RoHS pentru materiale ecologice și ISO9001 pentru controlul calității. Avem brevete pentru tehnologii cheie, cum ar fi algoritmii AI. Acestea dovedesc o construcție fiabilă și inovație.
| Despre compania ICT și fabrica noastră SMT
ICT are propria cercetare și dezvoltare și producție într-o fabrică de 12.000 m². Peste 89 de angajați includ 20 de ingineri. Ne dezvoltăm rapid, deservind peste 1600 de clienți în 72 de țări. Testele stricte și sistemele de calitate asigură produse de top. Filialele globale oferă ajutor local.
