Care pași PCBA beneficiază cel mai mult de pe urma automatizării?

Primiți cel mai mult ajutor de la automatizare în acești pași PCBA: imprimarea pastei de lipit, pick-and-place, lipire prin reflow, inspecție și testare automată, depanare și ambalare. Automatizarea face fiecare pas mai exact și mai stabil. Puteți face lucrurile mai repede și puteți economisi bani, mai ales când faceți o mulțime de PCBA simultan.

Rapoartele din industrie spun că distribuirea costurilor de scule pe multe produse reduce costurile. Fluxurile de lucru automatizate reduc greșelile și îmbunătățesc calitatea. Economisiți timp, plătiți mai puțin pentru fiecare unitate și obțineți rezultate bune în care puteți avea încredere. Automatizarea vă ajută să faceți mai puține greșeli și menține ansamblul același de fiecare dată.

Taxe cheie

• Automatizarea ajută la pași importanți PCBA, cum ar fi imprimarea pastei de lipit, alegerea și plasarea și lipirea prin reflow. Face producția mai rapidă și mai corectă.

• Utilizarea sistemelor automate reduce greșelile. Aceasta înseamnă că plăcile sunt mai bune și necesită mai puține reparații. De asemenea, economisește timp și bani.

• Metodele automate de inspecție precum AOI și AXI găsesc rapid problemele. Ei se asigură că numai plăcile bune ies din fabrică.

• Depanarea automată și ambalarea fac producția mai ușoară. Acest lucru permite fabricilor să lucreze mai repede și reduce costul pentru fiecare unitate.

• Punerea de bani în automatizare ajută fabricile să răspundă cererii. De asemenea, face munca mai bună și păstrează calitatea la fel.

Pași cheie PCBA îmbunătățiți de automatizare

Puteți face ca fabrica să funcționeze mai bine folosind automatizarea în pcba . Pașii principali sunt imprimarea pastei de lipit, pick-and-place și lipirea prin reflow. Automatizarea vă ajută să lucrați mai rapid și mai precis. Primești mai multe plăci bune din fiecare lot. Tehnologia de montare la suprafață folosește acești pași automati pentru a realiza o mulțime de produse de înaltă calitate. Când folosești mașini, faci mai puține greșeli. Plăcile tale ies la fel de fiecare dată.

Iată un tabel care arată cum automatizarea ajută fiecare pas în pcba:

Automatizarea tipăririi pastei de lipit

Imprimarea pastei de lipit este primul pas în asamblarea pcb-ului. Acest pas pune cantități mici de pastă de lipit pe plăcuțe. Trebuie să fii foarte atent să faci îmbinări puternice de lipit. Automatizarea vă ajută să faceți bine această treabă.

• Imprimantele automate cu pastă de lipit folosesc camere și roboți. Aceste instrumente vă ajută să obțineți cantitatea potrivită de pastă de fiecare dată. Nu trebuie să vă faceți griji pentru greșeli.

• Sistemele de inspecție 3D a pastei de lipit verifică pasta foarte atent. Puteți găsi probleme devreme și le puteți rezolva înainte ca acestea să se agraveze.

• Sistemele automate de inspecție a măștilor de lipit adaugă o altă verificare. Ele vă ajută să vă păstrați plăcile la fel.

Când utilizați automatizarea pentru imprimarea pastei de lipit, vedeți mai puține greșeli. Iată o comparație:

Economisiți timp și bani pentru că nu reparați atât de multe plăci. De asemenea, primești plăci mai bune de fiecare dată.

Pick-and-Place în ansamblul PCB

Mașinile de tip pick-and-place sunt foarte importante în automatizarea asamblarii pcb-urilor. Folosești aceste mașini pentru a pune rapid multe piese pe placa ta. Aceste mașini pot plasa piese cu o precizie de 0,01 mm. Puteți face atât loturi mici, cât și loturi mari cu aceeași calitate.

• Mașinile de preluare și plasare sunt rapide. Puteți plasa mii de piese în fiecare oră.

• Obțineți aceleași rezultate de fiecare dată. Fiecare placă arată la fel. Nu vă faceți griji pentru greșelile oamenilor.

• Economisești bani pe termen lung. Majoritatea companiilor își primesc banii înapoi în 8 până la 24 de luni. Dacă faci o mulțime de plăci, economisești și mai repede.

Roboții Pick-and-place fac ansamblurile PCB mai bune. Mașinile pun piesele la locul potrivit de fiecare dată. Acest lucru reduce greșelile precum piese strâmbe și lipirea proastă. Obțineți mai multe plăci bune și electronice mai bune.

Puteți vedea rezultatele bune ale automatizării de mare viteză a pick-and-place și a ansamblului PCB în cifre și profituri.

Automatizare de lipire prin reflow

Lipirea prin reflow lipește piesele de PCB. Folosiți cuptoare cu diferite zone de căldură pentru a topi pasta de lipit. Automatizarea vă oferă un control exact al căldurii. Te asiguri că fiecare articulație devine suficient de fierbinte pentru a se lipi bine.

• Lipirea automată prin reflow reduce greșelile. Nu trebuie să atingeți atât de mult scândurile.

• Obțineți îmbinări de lipire puternice pe fiecare placă. Acest lucru face ca plăcile dvs. să dureze mai mult și să necesite mai puțină fixare.

• Puteți manipula piese mai mari și dispozitive montate pe suprafață într-o singură linie. Acest lucru face ca fabrica ta să funcționeze mai bine.

Automatizarea lipirii prin reflow reduce, de asemenea, costurile forței de muncă. Nu aveți nevoie de atât de mulți lucrători pentru a urmări procesul. Puteți petrece mai mult timp verificând calitatea și îmbunătățind lucrurile.

Prin automatizarea acestor pași principali în pcba, lucrați mai rapid și mai precis. De asemenea, economisiți bani și vă faceți plăcile mai fiabile.

Inspecție și testare automată în PCBA

AOI și AXI în automatizarea asamblarii PCB

Puteți îmbunătăți procesul PCBA cu automatizarea pentru inspecție. Inspecția optică automată (AOI) și inspecția automată cu raze X (AXI) vă ajută să găsiți rapid problemele. AOI folosește camere pentru a căuta probleme de suprafață, cum ar fi piese lipsă, îmbinări de lipire proaste sau piese care nu sunt drepte. AXI caută în interiorul pcb-ului pentru a găsi probleme ascunse pe care AOI nu le poate vedea.

Sistemele AOI verifică un PCB în mai puțin de 10 secunde. AXI necesită mai mult timp, dar găsește probleme interioare în plăcile dure. AOI costă mai puțin și funcționează bine pentru plăcile normale. AXI este bun pentru plăci cu multe piese și design avansat.

Automatizarea în inspecție vă ajută să lucrați mai rapid și mai bine. AOI găsește probleme precum lipsa suficientă de lipit, prea multă lipire și bile de lipit. Primiți feedback rapid, astfel încât să puteți remedia lucrurile înainte de a se înrăutăți. AXI vă ajută să respectați regulile de calitate prin găsirea problemelor ascunse. Ambele sisteme salvează date, astfel încât să puteți verifica mai târziu și să urmați regulile.

Automatizare de testare în circuit și funcțional

Puteți utiliza automatizarea pentru testare pentru a vă asigura că PCB-ul dumneavoastră funcționează corect. Testarea în circuit (ICT) verifică dacă piesele electrice sunt conectate și descoperă probleme devreme. Testarea funcțională asigură că placa își face treaba. Automatizarea face testarea mai rapidă și menține munca în mișcare.

Sistemele automate de testare colectează date imediat și leagă rezultatele la fiecare placă. Puteți urmări fiecare PCB și puteți obține rapoarte de testare pentru verificări sau reparații. Instrumentele digitale vă ajută să vedeți modele și să faceți plăcile mai bune. Testarea în același mod de fiecare dată înseamnă mai puține greșeli, mai puține remedieri și oamenii au mai multă încredere în produsele tale.

Verificările finale și testarea automată vă mențin marca în siguranță. Plăcile bune înseamnă mai puține reparații și clienți mai mulțumiți.

Automatizarea în inspecție și testare vă oferă mai multe plăci bune, lucru mai rapid și o calitate mai bună. Puteți opri problemele înainte ca acestea să părăsească fabrica și să vă faceți ca produsele să dureze mai mult. Sistemele automate vă ajută să respectați regulile și să vă mențineți procesul PCBA să funcționeze bine.

Depanare și automatizare a ambalajelor PCB

Sisteme automate de depanare PCB

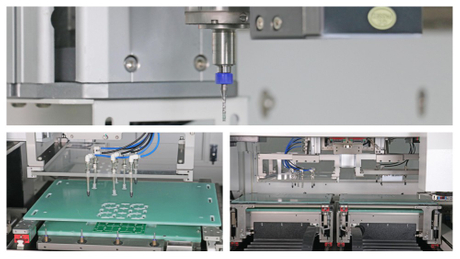

Puteți face fabricarea PCB-ului mai rapidă cu sistemele automate de depanare . Aceste mașini decupează PCB-urile de pe panouri foarte precis. Nu trebuie să tăiați manual, ceea ce poate provoca greșeli și risipă. Sistemele automate folosesc tăierea cu laser, AI și automatizarea completă. Tăierea cu laser face margini netede și mai puțină mizerie. AI vă ajută să planificați cel mai bun mod de tăiere, astfel încât să folosiți mai puțin material și să pierdeți mai puțin. Sistemele complet automatizate funcționează rapid și se potrivesc în fabrica dumneavoastră.

Sistemele automate de depanare vă ajută să economisiți bani. O singură mașină poate face munca multor oameni. Puteți lăsa lucrătorii să facă și alte locuri de muncă importante. Încărcarea și descărcarea automată înseamnă mai puțină atingere manuală. Camerele vizuale verifică fiecare tăietură pentru a se asigura că este corectă. Puteți configura rapid lucrările cu un software special, astfel încât să nu pierdeți timp.

Depanarea automată este, de asemenea, bună pentru mediu. Tăierea cu laser face mai puțină mizerie și consumă mai puțină energie. Folosești mai multe materiale și arunci mai puțin.

Sistemele automate de depanare fac fabricarea PCB-ului mai rapidă, mai curată și mai fiabilă. Puteți să vă îmbunătățiți fabrica și să îmbunătățiți calitatea.

Ambalare automată PCBA

Puteți îmbunătăți producția de pcb-uri cu ambalarea automată. Roboții și transportoarele fac aceleași locuri de muncă din nou și din nou, așa că aveți nevoie de mai puțini lucrători. Producția automată de PCBA vă permite să ambalați plăci rapid și în același mod de fiecare dată. Puteți schimba rapid modul în care lucrurile sunt împachetate, astfel încât să rămâneți flexibil și să continuați să lucrați rapid. Datele din linie vă ajută să remediați problemele înainte ca acestea să nu mai funcționeze.

• Ambalarea automată face mai multe plăci în mai puțin timp.

• Roboții lucrează tot timpul, așa că faci mai multe.

• Cititoarele de coduri de bare urmăresc piesele și ajută la verificarea calității.

• Testarea automată verifică dacă fiecare placă este bună.

Când folosiți automatizarea pentru ambalare, plătiți mai puțin pentru fiecare placă. Fabricarea a 1000 de PCB costă mai puțin pentru fiecare decât fabricarea a doar 10. Ambalarea automată vă ajută să faceți mai multe plăci și să mențineți costurile scăzute. Obțineți aceleași plăci bune de fiecare dată și le trimiteți mai repede.

Automatizarea în ambalarea pcba face ca fabrica să funcționeze mai bine și economisește bani. Puteți completa comenzi mari, puteți risipi mai puțin și puteți expedia produsele la timp.

Primiți cel mai mult ajutor de la automatizarea tipăririi pastei de lipit, pick-and-place, lipire prin reflow, inspecție, depanare și ambalare. Acești pași fac fabrica ta mai rapidă și plăcile tale mai bune. Automatizarea vă ajută să cheltuiți mai puțini bani și să faceți mai multe plăci bune. Producția dvs. este constantă și puteți face mai multe plăci atunci când aveți nevoie. Puteți finaliza comenzile la timp cu o muncă mai puțin grea.

Automatizarea folosește mașini inteligente și AI pentru a opri greșelile și pentru a vă menține linia în funcțiune.

Dacă doriți să țineți pasul cu ceilalți, ar trebui să utilizați automatizarea pentru acești pași importanți.

FAQ

Care este principalul beneficiu al automatizării pașilor PCBA?

Automatizarea face producția mai rapidă și îmbunătățește calitatea. Aparatele repetă aceeași sarcină de fiecare dată. Acest lucru înseamnă mai puține greșeli și mai puțini bani cheltuiți pentru repararea plăcilor.

Puteți utiliza automatizarea pentru loturi mici de PCBA?

Puteți utiliza automatizarea și pentru loturi mici. Aparatele ajută la menținerea calității ridicate. S-ar putea să nu economisești la fel de mulți bani, dar plăcile tale devin stabile.

Cum îmbunătățește inspecția automată calitatea PCBA?

Inspecția automată identifică rapid problemele. Puteți remedia problemele înainte ca plăcile să părăsească fabrica. Acest lucru vă oferă mai multe plăci bune și mai puține plăci trimise înapoi.

Ambalarea automată merită investiția?

Ambalarea automatizată economisește timp și forță de muncă. Roboții împachetează rapid scânduri și fac fiecare pachet la fel. Expediați comenzile la timp și pierdeți mai puțin.
