Vizualizări:0 Autor:Editor de site-uri Timpul publicarii: 2025-07-16 Origine:teren

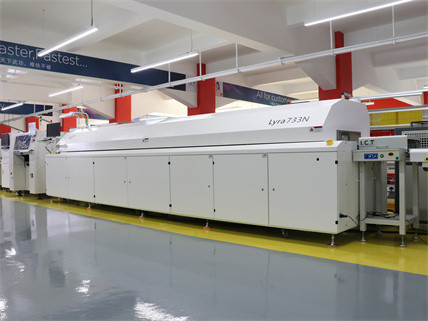

Ar trebui să efectuați calibrarea cuptorului Reflow la intervale specifice . Verificați profilul în fiecare săptămână și marcați calibrarea frecvent, deoarece este considerată o cea mai bună practică. Menținerea unui program scris vă ajută să controlați fiecare etapă de reflow, reducerea erorilor de lipire și ajutarea la urmărire și audituri. Calibrarea regulată a cuptorului de reflow asigură că procesul dvs. de reflow rămâne în linii directoare stricte, ceea ce duce la produse de calitate superioară care durează mai mult. Consultați întotdeauna furnizorul de cuptor Reflow pentru sfaturi - pot oferi sfaturi adaptate nevoilor dvs. de producție.
· Verificați -vă profilul cuptorului Reflow în fiecare săptămână. Acest lucru vă ajută să găsiți mici schimbări mai devreme. De asemenea, păstrează îmbinările de lipit puternice. - Utilizați profilere termice cu mai multe canale cu termocuple. Aceste instrumente vă oferă date corecte de temperatură pe plăci. - Calibrați zonele de temperatură, fluxul de aer și viteza transportoare cu grijă. Acest lucru se asigură că încălzirea este uniformă și oprește defectele. - Păstrați înregistrări bune ale tuturor lucrărilor de calibrare și întreținere. Acest lucru vă ajută să treceți audituri și să îmbunătățiți calitatea. - Urmați un program regulat de întreținere. Acest lucru oprește problemele și vă ajută cuptorul de reflow să dureze mai mult.
Aveți nevoie de cuptorul dvs. de reflow pentru a fi stabilit drept pentru a face articulații puternice de lipit. Dacă nu verificați deseori calibrarea, plăcile dvs. pot avea probleme. Unele probleme comune sunt:
· Eșecul încălzitorului poate face ca temperatura să urce și să coboare. Acest lucru poate lăsa lipituri neterminate sau arsuri.
· Deriva de calibrare a transportorului poate încălzi lucrurile în mod greșit. Acest lucru poate determina să se crătească lipirea la punte sau piese.
· Problemele de flux de aer pot face căldura inegală. Acest lucru poate duce la bile de lipit, pete deschise sau prea multă lipire.
· Eșecurile sistemului de răcire pot răci lucrurile prea repede sau inegal. Acest lucru poate provoca coaja fisuri, șoc sau straturi.
· Piesele transportoare pot purta și încălzi unele zone mai mult. Acest lucru poate face mai multe probleme de lipit.
Puteți opri aceste probleme verificând profilul de reflow în fiecare săptămână . Acest lucru vă ajută procesul de lipit să facă ansambluri PCB mai bune cu mai puține greșeli.
Un cuptor de reflow care este setat drept funcționează la fel de fiecare dată. Nu obțineți pete calde sau reci care pot răni părți. O calibrare bună menține temperatura în siguranță pentru piesele tale. Acest lucru vă ajută să faceți mai multe plăci bune și să pierdeți mai puțin. Nu trebuie să remediați cât mai multe greșeli. Menținerea profilului constant vă ajută să faceți articulații puternice de lipit. Aceste articulații durează prin căldură și stres.
Sfat: Utilizați instrumente speciale pentru a urmări fiecare zonă a cuptorului și pentru a schimba setările, dacă este necesar. Acest lucru vă ajută linia SMT să rămână bună și constantă.
Trebuie să urmați reguli care spun că trebuie să păstrați înregistrări ale calibrării și profilării termice. Standarde IPC, ISO 14971 și grupuri precum FDA, FCC și UL doresc să păstrați aceste înregistrări. Aceste înregistrări vă ajută să urmăriți problemele și să vă îmbunătățiți. De asemenea, înregistrările bune fac ca programul dvs. de calitate să fie mai puternic și să vă ajute să treceți audituri.
Trebuie să faceți un plan de calibrare regulat. Acest lucru vă menține procesul de reflow constant și fiabil . Verificați profilul de temperatură în fiecare săptămână. Utilizați diagrame de control pentru a găsi probleme din timp. Când vă verificați mult cuptorul, prindeți rapid schimbări mici. Acest lucru vă ajută articulațiile de lipit să rămână puternice. Plăcile tale vor fi aceleași de fiecare dată.
Cât de des calibrați depinde de câteva lucruri:
· Cerințe despre produs : dacă faceți piese medicale sau aerospațiale, calibrați mai des . Unele locuri de muncă au nevoie de calibrare la fiecare șase luni. Dacă produsele dvs. nu sunt la fel de critice, puteți aștepta până la 18 luni.
· Utilizarea cuptorului : dacă utilizați cuptorul de reflow toată ziua, verificați -l mai des. Dacă îl utilizați mai puțin, puteți aștepta mai mult.
· Stabilitatea procesului : Dacă cuptorul își păstrează setările bine, puteți aștepta mai mult. Dacă vedeți schimbări mari, calibrați mai devreme.
· Ghiduri ale producătorului : Citiți întotdeauna manualul cuptorului. Majoritatea producătorilor spun că calibrează o dată pe an.
· Volumul producției : dacă faceți o mulțime de plăci, calibrați mai des. Mai multe plăci înseamnă mai multă uzură și mai multă derivă.
Sfat: verificați profilul termic în fiecare săptămână. Verificați viteza transportorului în fiecare zi. Folosiți o riglă și stopwatch pentru transportor. Acest pas ușor poate opri problemele mari.
Iată un tabel care arată ceea ce afectează frecvența de calibrare:
Factor | Explicaţie |
Controlul temperaturii | Senzorii se pot schimba în timp. Trebuie să recalibrați pentru a menține topirea pastei de lipit în punctul potrivit. |
Flux de aer | Fanii pot încetini sau se pot înfunda. Acest lucru schimbă modul în care căldura se mișcă în cuptor. |
Viteza transportorului | Dacă transportorul este prea rapid sau lent, plăcile primesc căldură greșită. |
Asigurarea calității | Calibrarea regulată menține plăcile de înaltă calitate și reducând reelaborarea. |
Conformitate | Trebuie să urmați reguli și să treceți audituri. |
Longevitate a echipamentului | Calibrarea vă ajută cuptorul să dureze mai mult prin oprirea uzurii. |
Factori economici | Mai puține greșeli și mai puține refaceri economisesc bani. |
Mediu de fabricație | Produsele cu risc ridicat au nevoie de mai multă calibrare. |
Ar trebui să utilizați controlul procesului statistic (SPC) pentru a urmări calibrarea cuptorului reflow. SPC vă permite să înregistrați profiluri de temperatură cu multe termocuple. Puteți vedea tendințe în temperatura maximă, timpul de înmuiere și timpul de reflow. Acest lucru vă ajută să observați derivă și să vă mențineți procesul constant. Sistemele automate pot diagrama aceste numere în timp real . Ei vă avertizează dacă ceva nu este în regulă, astfel încât să îl puteți repara înainte de a obține defecte.
Trebuie să căutați semne cuptorul dvs. de reflow are nevoie de calibrare. Iată cele mai frecvente semne:
1. Vedeți deriva temperaturii sau căldură neuniformă peste ± 5 ° C.
2. Cuptorul nu respectă profilul de temperatură setat.
3. Sistemul de control este instabil sau arată schimbări mari.
4. Testele de repetabilitate dau rezultate diferite, cum ar fi schimbarea curbelor de temperatură sau a calității articulației de lipit.
5. Vedeți mai multe defecte comune de lipit sau probleme de calitate în timpul testării cu sarcină completă.
6. Testele fără sarcină și cu sarcină completă arată o temperatură diferită sau un transfer de căldură.
7. Verificările de întreținere arată piese uzate sau acumulare care afectează performanța.
Notă: Dacă vedeți oricare dintre aceste semne, programați imediat calibrarea cuptorului Reflow. Calibrarea și întreținerea regulată, menținți -vă procesul constant și plăcile de încredere.
Urmăriți întotdeauna îndeaproape profilul termic. Dacă vedeți schimbări, acționați rapid. Acest lucru vă ajută să opriți defectele costisitoare și vă mențineți linia să funcționeze bine.
Sursa imaginii: Pexels
Aveți nevoie de instrumentele potrivite pentru a verifica profilul cuptorului Reflow. Un profiler termic vă oferă date exacte despre modul în care cuptorul vă încălzește plăcile. Experții din industrie recomandă profileri cu mai multe canale precum seria KIC X5 sau Bathrive . Aceste instrumente măsoară temperatura în multe puncte de pe tabla dvs., oferindu -vă o imagine completă a profilului dvs. de cuptor SMT Reflow. Ar trebui să utilizați profilere care să poată gestiona căldura ridicată și utilizarea repetată. Atașați termocuple la plăcile de testare la petele cheie. Asigurați -vă că utilizați relieful tulpinii pe fire, astfel încât acestea să nu se desprindă în timpul rulării.
Profilatorii vă ajută să urmăriți ratele de rampă, timpurile de înmuiere și temperaturile de vârf . Puteți utiliza diagrame de control pentru a observa tendințe sau derivă în profilul dvs. Chiar și DataLoggers cu costuri reduse pot ajuta, dar profilii cu mai multe canale vă oferă cele mai bune rezultate pentru electronice moderne. Verificați întotdeauna starea fizică a plăcilor de profil și a termocuplurilor pentru a vă menține datele fiabile.
Sfat: utilizați instrumente de profil robuste în loc de plăci de producție reale. Acest lucru vă protejează produsele și vă oferă rezultate repetabile.
Timpul deasupra Reflow, numit și timp deasupra lichidului (TAL) , este o parte cheie a profilului tău. Trebuie să vă asigurați că pasta de lipit se topește și udă cablurile și plăcuțele. Dacă TAL este prea scurt, obțineți articulații slabe. Dacă este prea lung, riscați piese dăunătoare. Majoritatea pastelor de lipit au nevoie de un tal între 45 și 90 de secunde , cu temperaturi ale zonei de reflow de la 230 ° C la 250 ° C.
Pentru a vă verifica profilul în fiecare săptămână, urmați acești pași:
1. Atașați termocuple pe placa de testare folosind lipit sau epoxid.
2. Utilizați relieful tulpinii pentru a păstra firele în siguranță.
3. Puneți termocuple la diferite locuri și pe diverse componente.
4. Rulați placa prin cuptor și înregistrați datele de temperatură.
5. Analizați profilul termic pentru ratele de rampă, temperatura maximă și TAL.
6. Comparați rezultatele dvs. cu pastele de lipit și specificațiile componentelor.
7. Reglați setările de reflow, dacă este necesar și repetați cecul.
Ar trebui să verificați întotdeauna profilul de cuptor SMT Reflow după orice schimbare de întreținere sau rețetă. Acest lucru vă menține procesul stabil și plăcile dvs. de încredere.
Trebuie să verificați fiecare zonă de temperatură din cuptorul dvs. de reflow pentru a vă menține procesul stabil. Începeți prin a vă configura profilatorul termic cu mai multe termocuple. Puneți acești senzori în diferite puncte pe un PCB de testare. Acest pas vă ajută să vedeți dacă fiecare zonă se încălzește așa cum era de așteptat. Fiecare zonă trebuie să se potrivească cu temperatura setată într -un interval strâns, de obicei ± 2 ° C. Dacă găsiți o zonă prea caldă sau prea rece, reglați setările încălzitorului. Repetați testul până când toate zonele ating temperaturile țintă.
De asemenea, ar trebui să urmăriți probleme comune în timpul calibrării cuptorului de reflow. Uneori, este posibil să vedeți probleme de profilare termică , cum ar fi zonele care nu ating temperatura potrivită sau se încălzesc prea repede. Aceste probleme pot provoca îmbinări slabe de lipit sau piese de deteriorare. Pentru a remedia acest lucru, folosiți întotdeauna instrumentele de profilare și verificați ratele de rampi, înmuiere și răcire. Reglarea fină a profilului în fiecare zonă vă ajută să evitați defectele și vă mențineți plăcile fiabile.
Sfat: documentați setările și rezultatele zonei dvs. după fiecare calibrare. Această înregistrare vă ajută să observați tendințele și să remediați problemele mai repede data viitoare.
Fluxul de aer și viteza transportorului joacă un rol important în calitatea reflow. Fluxul de aer neuniform poate provoca pete calde sau reci, ceea ce duce la lipirea slabă. Trebuie să calibrați fluxul de aer, astfel încât aerul cald se mișcă uniform prin cuptor. Folosiți din nou profilerul termic. Atașați termocuple la un PCB de testare și rulați -l prin cuptor. Urmăriți datele de temperatură în timp real. Dacă observați diferențe mari între senzori, reglați ventilatoarele de flux de aer până când căldura se răspândește uniform.
Viteza transportorului controlează cât timp rămâne PCB -ul dvs. în fiecare zonă. Dacă transportorul se mișcă prea repede, placa nu poate atinge temperatura potrivită. Dacă se mișcă prea lent, piesele se pot supraîncălzi. Pentru a calibra, setați viteza transportorului și rulați PCB -ul de testare. Verificați profilul termic pentru a vedea dacă placa petrece suficient timp în zona de reflow. Reglați viteza după cum este necesar și repetați testul până când obțineți rezultatele corecte.
Iată un proces simplu pas cu pas pentru fluxul de aer și calibrarea transportorului :
1. Atașați termocuple la un PCB de testare la petele cheie.
2. Conectați profilatorul pentru a înregistra datele de temperatură.
3. Definiți -vă profilul termic țintă.
4. Rulați cuptorul și urmăriți citirile de temperatură.
5. Reglați ventilatoarele de flux de aer pentru a repara puncte calde sau reci.
6. Schimbați viteza transportorului pentru a controla timpul în fiecare zonă.
7. Repetați testul până când vedeți încălzirea uniformă.
8. Inspectați îmbinările de lipit pentru a confirma rezultate bune.
Provocare comună | Descriere | Soluţie |
Încălzire inconsistentă | Puncte calde/reci pe PCB | Reglați fluxul de aer și repetați profilarea |
Componentă tombstoning | Piesele ridicate tampoane | Echilibrați fluxul de aer și viteza transportorului |
Articulații de lipit rece | Solder nu se topește complet | Încetineți transportorul sau creșteți temperatura zonei |
Defecte de anulare | Buzunare cu gaz în lipire | Fine-Tune Air Flux și Profil |
Notă: Utilizați întotdeauna PCB -uri de testare care se potrivesc cu plăcile dvs. reale. Acest lucru face ca calibrarea dvs. să fie mai exactă și vă ajută să evitați surprizele în producție.
După ce colectați datele de calibrare, trebuie să le analizați cu atenție. Începeți prin curățarea datelor dvs. Îndepărtați orice lecturi duplicate sau rele. Acest pas se asigură că rezultatele dvs. sunt fiabile. În continuare, utilizați software -ul dvs. Profiler pentru a complota curbele de temperatură. Căutați tendințe, cum ar fi zonele care se încălzesc prea încet sau se răcesc prea repede.
Puteți utiliza metode avansate pentru a obține rezultate și mai bune. Unii ingineri folosesc modele neuro-fuzzy sau memorie asociativă fuzzy pentru a prezice cum se va comporta cuptorul. Aceste instrumente vă ajută să controlați procesul și să luați decizii mai bune. Procesul de ierarhie analitică (AHP) vă poate ajuta să comparați setări diferite și să o alegeți pe cea mai bună. Folosește matricile de judecată și verifică consistența, astfel încât să știți că alegerile dvs. au sens.
Analiza datelor vă ajută, de asemenea, să localizați problemele înainte de a se agrava. Urmărind rezultatele calibrării în timp, puteți vedea dacă o zonă începe să derivă sau dacă transportorul încetinește. Acest lucru vă permite să remediați problemele din timp și să vă mențineți procesul de reflow stabil. O analiză bună a datelor acceptă îmbunătățiri continue și vă ajută să îndepliniți standardele industriei.
Sfat: Utilizați diagrame și grafice pentru a vă împărtăși rezultatele cu echipa dvs. Datele vizuale facilitează observarea tendințelor și explică constatările tale.
Trebuie să aveți grijă de cuptorul dvs. de reflow pentru a -l menține bine să funcționeze bine. Un plan bun de întreținere ajută la oprirea problemelor bruște și menține calibrarea corectă. Iată câteva lucruri cheie de făcut:
· Calibrați senzorii de temperatură adesea astfel încât cuptorul se încălzește corect.
· Verificați și schimbați elementele de încălzire pentru a menține căldura.
· Curățați camera cuptorului pentru a opri praful și căldura inegală.
· Aveți grijă de sistemul de răcire, astfel încât piesele să nu se încălzească prea mult.
· Calibrați profilurile de temperatură deseori pentru o bună lipire.
· Învață lucrătorii cum să folosească și să aibă grijă de cuptor.
· Scrieți toate lucrările de întreținere și calibrare.
Ar trebui să faceți aceste locuri de muncă într -un program regulat. Tabelul de mai jos arată când să faci fiecare job:
Interval de întreținere | Descrierea sarcinii de calibrare |
Săptămânal | Calibrați senzorii de temperatură cu termocuple; Remediați sau schimbați senzorii, dacă este necesar |
Lunar | Verificați precizia profilului prin testarea plăcilor cu termocuple; Remediați sistemul de control, dacă este necesar |
Anual | Efectuați o recalibrare completă a senzorilor și a vitezei transportoare; Verificați cu instrumente speciale de testare |
Sfat: menținerea cuptorului curat și într -un loc constant îl ajută să funcționeze mai bine și să dureze mai mult.
Trebuie să scrieți de fiecare dată când faceți întreținere sau calibrare pe cuptorul de reflow. Păstrați jurnalele cu profiluri de temperatură, programe și orice modificări pe care le faceți. Puneți etichetele de calibrare chiar pe cuptor, astfel încât să le puteți vedea cu ușurință. Salvați -vă înregistrările într -un sistem informatic care se conectează la programul dvs. de calitate. Acest lucru vă ajută să treceți audituri și să vă arătați că respectați regulile.
Când aveți un audit, trebuie să afișați jurnalele, profilurile termice și notele de inspecție . Utilizați o placă de calibrare specială și salvați -i datele pentru mai târziu. Aveți grijă de placa de profil 'Golden ', astfel încât să obțineți aceleași rezultate de fiecare dată. Înregistrările digitale facilitează găsirea și verificarea datelor dvs., ceea ce vă ajută să vă mențineți procesul constant.
Notă: Dacă nu păstrați înregistrări bune, puteți eșua audituri, pierdeți certificări și obțineți articulații proaste de lipit. Păstrați -vă întotdeauna înregistrările curente.
Îți faci procesul SMT mai bun verificându -ți deseori cuptorul. Dacă verificați profilul în fiecare săptămână, puteți găsi probleme mai devreme. Acest lucru vă ajută cuptorul să funcționeze bine. A avea grijă de cuptorul și scrierea a ceea ce faceți vă ajută să vă atingeți obiectivele de calitate.
· Verificarea profilului menține adesea căldura și găsește probleme înainte de a se agrava.
· Îngrijirea cuptorului și a plăcii de profil oprește datele rele și articulațiile slabe.
· Vizionarea fiecărei părți de profil înseamnă că obțineți mai puține greșeli și faceți mai puține remedieri.
· Menținerea profilului constant vă ajută dispozitivele să dureze mai mult și îi face pe clienți fericiți.
Dacă faceți aceste lucruri tot timpul, lipirea dvs. funcționează bine, iar produsele dvs. sunt întotdeauna bune.
Ar trebui să vă verificați profilul în fiecare săptămână . Acest lucru vă ajută să prindeți mici schimbări înainte de a provoca probleme mari. Verificările săptămânale vă mențin procesul de lipit stabil și fiabil.
Aveți nevoie de un profiler termic cu mai multe canale. Atașați termocuple pe o placă de testare. Această configurație vă oferă un profil complet al zonelor de temperatură ale cuptorului și vă ajută să observați orice derivă.
Piesele din interiorul cuptorului se pot uza sau se murda. Acest lucru poate schimba modul în care căldura se deplasează prin cuptor. Verificările obișnuite ale profilului vă ajută să găsiți aceste modificări din timp și să vă mențineți procesul în control.
În primul rând, examinați -vă datele despre profil. Reglați setările cuptorului precum temperatura zonei sau viteza transportorului. Rulați un alt control de profil. Repetați până când profilul dvs. se potrivește cu ținta pentru pasta de lipit și componentele.
Nu, nu ar trebui să utilizați același profil pentru fiecare placă. Fiecare placă are părți și machete diferite. Trebuie să creați un profil unic pentru fiecare produs nou pentru a obține cele mai bune rezultate.
