Σ-F8S
Yamaha
| Cantitate: | |
|---|---|

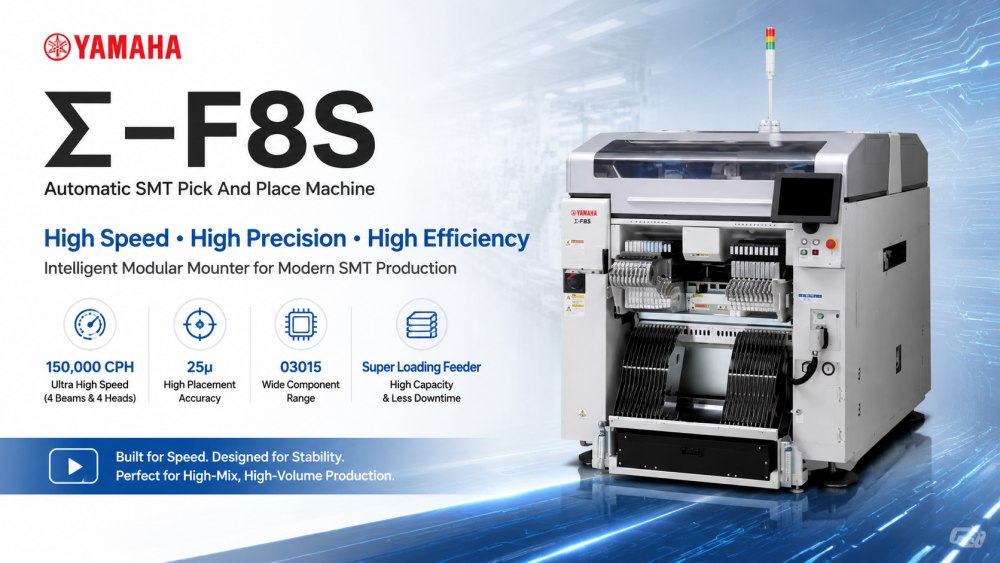

Yamaha Σ-F8S este construit pentru producția de electronice moderne care necesită viteză, precizie și stabilitate în același timp. Este un sistem modular de alegere și plasare SMT conceput pentru a gestiona ansamblul PCB de înaltă densitate cu performanțe consistente. Mașina este proiectată pentru a susține medii de producție cu amestec ridicat, menținând în același timp un randament puternic.
Cu un control avansat al mișcării și o arhitectură optimizată a alimentatorului, Σ-F8S poate suporta configurații complexe ale componentelor și comutare rapidă a producției. Este utilizat pe scară largă în electronice de larg consum, plăci de control auto, producție de LED-uri și electronice industriale. Sistemul ajută producătorii să reducă blocajele de producție și să îmbunătățească eficiența generală a fabricii.
Σ-F8S este proiectat pentru a oferi o viteză de plasare extrem de rapidă, menținând în același timp o precizie stabilă. Structura sa cu mai multe fascicule și sistemul optimizat de control al mișcării asigură o funcționare lină chiar și în cazul producției cu sarcini mari. Acest lucru permite producătorilor să crească semnificativ producția fără a sacrifica calitatea, în special în mediile SMT cu volum mare.
Mașina folosește un sistem cu cap rotativ cu acționare directă pentru a îmbunătăți viteza de răspuns și precizia de plasare. Acest lucru reduce pierderile mecanice și îmbunătățește stabilitatea pe termen lung. De asemenea, minimizează vibrațiile în timpul funcționării, asigurând acuratețe constantă atunci când manipulați componente mici și sensibile, cum ar fi cipurile 0201 și circuitele integrate cu pas fin.
Σ-F8S integrează un sistem de alimentare inteligent care acceptă alimentarea cu componente de mare capacitate. Reduce intervenția manuală și îmbunătățește capacitatea de producție continuă. Sistemul este proiectat pentru a minimiza timpul de nefuncționare al alimentatorului, permițând schimbări mai ușoare ale materialelor și o planificare mai bună a producției pentru fabricarea cu amestec ridicat.
Structura mașinii este optimizată pentru funcționare continuă. Chiar și în timpul ciclurilor lungi de producție, menține precizia și repetabilitatea poziționării stabile. Acest lucru îl face potrivit pentru fabricile care necesită producție în masă 24/7, cu întreruperi minime și producție de calitate constantă.
Capul rotativ cu acționare directă „soluție cu 1 cap” produce o precizie ridicată la viteze mari.
Cea mai rapidă viteză din clasa sa! Produce 150.000 CPH cu 4 fascicule și 4 capete.
Reducerea semnificativă a timpului de întreținere cu dispozitive de stocare a duzei interschimbabile și motoare de antrenare liniare.
Alimentatorul cu superîncărcare inovează în totalitate aprovizionarea cu componente, eliminând timpul de oprire pentru reumplerea alimentatorului.
| Caietul de sarcini
| 项目 | 规格参数 |
|---|---|
| Model | Sigma Σ-F8S |
| PCB aplicabil (bandă unică) | L330 × W250mm până la L50 × W50mm (Opțiune: L381 × W510mm până la L50 × W50mm) |
| PCB aplicabil (bandă dublă) | L330 × L250mm până la L50 × L50mm |
| Cap / Componente aplicabile (Cap de mare viteză) | 0201 CHIP la 4,3 × 3,4 mm, înălțime 2,0 mm sau mai puțin |
| Cap / Componente aplicabile (cap multifuncțional) | 03015 CHIP la 33 mm pătrați, înălțime 12,7 mm sau mai puțin |
| Capacitate de montare | Cap de mare viteză × 4 specificații: 150.000 CPH (bandă dublă) 136.000 CPH (bandă unică) Cap de mare viteză: 0201/03015: ±25μm (3σ) (140.000 CPH) 0402/0603: 3,±0) (3σ) (3σ) (3σ) |
| Numărul de tipuri de componente | Max. 80 de tipuri (conversie pentru alimentator de bandă de 8 mm) |
| Alimentare electrică | AC trifazic 200V ±10% 50/60Hz |
| Sursa de alimentare cu aer | 0,45 până la 0,69 MPa (4,6 până la 7 kgf/cm²) |
| Dimensiunea exterioară | L1.280 × L2.240 × H1.450 mm (excluzând proeminențele) |
| Greutate | Aproximativ. 1.940 kg |
