YSM20R
Yamaha
| Cantitate: | |
|---|---|

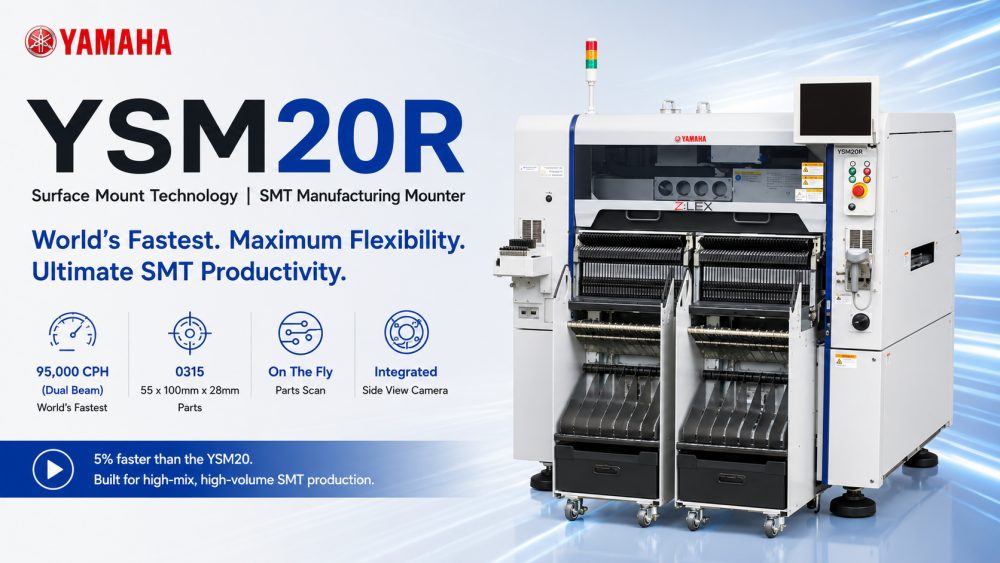

| YSM20R Modular SMT Chip Mounter
YSM20R este o mașină modulară SMT pick-and-place proiectată pentru producția de PCB de mare volum. Acceptă operațiuni cu o singură bandă sau cu două benzi, plăci mari și plasare de înaltă densitate. Capetele sale versatile și camerele cu câmp larg gestionează eficient diferite componente, de la 0201s la 0315 mari, păstrând în același timp precizie și stabilitate ridicate. Designul modular permite un aspect flexibil al liniei de producție și maximizează eficiența.
| Caracteristicile produsului
Faz dublu și plasare de mare viteză
Echipat cu un design cu fascicul dublu, YSM20R permite operarea simultană a două benzi, îmbunătățind semnificativ debitul. Capetele de înaltă precizie plasează până la 95.000 CPH, echilibrând viteza cu precizie.
Compatibilitate largă pentru componente și PCB
Suportă dimensiuni mari de PCB: L810×L742 mm (bandă unică) și L810×W356 mm (bandă dublă), găzduind până la 140 de tipuri de componente. Viziunea cu scanare largă asigură o plasare precisă pe diverse configurații de PCB.
Funcționare non-stop și încărcare automată
Cu alimentatoare opționale de încărcare automată (ALF) și secvențiere de tăvi (ATS), YSM20R rulează continuu fără oprire pentru schimbarea benzii sau a tăvilor, reducând timpul de nefuncționare și menținând liniile de producție extrem de eficiente.
| Caietul de sarcini
| Model | YSM20R - Z:LEX |
| PCB aplicabil | Bandă unică L810 x W490 până la L50 x W50 Etapă dublă Notă: Pentru opțiunea cu 2 fascicule pe axa X numai transport 1PCB: L810 x W490 până la L50 x W50 Transport 2PCB: L380 x W490 până la L50 x W50 |
| Capacitate de montare | Axa X cu 2 fascicule: Cap multifuncțional de mare viteză (HM: Multifuncțional de mare viteză) x 2 95.000 CPH (în condiții optime definite de Yamaha Motor) |
| Precizia montajului | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (în condiții optime, așa cum sunt definite de Yamaha Motor când sunt utilizate materiale standard de evaluare) |
| Componente aplicabile | Cap multiplu de mare viteză (HM) NOTĂ : De la 0201 la W55 x L100mm (Recunoașterea indexării depășește W45mm), înălțime 15mm sau mai puțin Notă: Înălțimea componentelor de 6,5 mm sau mai mare sau dimensiunile componente de 12 mm în lungime/lățime sau mai mare necesită o cameră multiplă opțională. Vă rugăm să ne contactați pentru informații despre montarea componentelor 0201. Componente de formă ciudată (FM: Flexible Multi) cap: 03015 până la L55 x L100 mm (recunoașteri de indexare care depășesc L45 mm), înălțime 28 mm sau mai puțin |
| Numărul de tipuri de componente | Placă fixă: 140 de tipuri (conversie pentru alimentator de bandă de 8 mm) Schimb cărucior de alimentare: Max 128 de tipuri (conversie pentru alimentator de bandă de 8 mm) Tăvi pentru 30 de tipuri (Tip fix: maxim, când este echipat cu sATS30) și 10 tipuri (Tip de cărucior: maxim, când este echipat cu cATS10) |
| Alimentare electrică | AC trifazat 200/208/220/240/380/400/416 V ±10 % 50/60Hz |
| Sursa de alimentare cu aer | Aer curat uscat de 0,45 MPa sau mai mult |
| Dimensiunea exterioară | L1.374 x L1.857 x H1.445mm |
| Greutate | Aproximativ. 2.050 kg |
* Specificațiile și aspectul pot fi modificate fără notificare prealabilă.
* Contactați ICT pentru mai multe detalii.
| Lista echipamentelor de linie SMT
Σ-G5SⅡ este integrat în mod obișnuit într-o linie de producție SMT completă, inclusiv imprimantă pentru pastă de lipit, sistem de inspecție SPI, cuptor de reflux, mașină de inspecție AOI și echipament de manipulare a PCB. ICT oferă o integrare completă a liniilor care acoperă SMT, DIP, acoperire și soluții inteligente de automatizare a fabricilor pentru a ajuta clienții să construiască sisteme de producție electronice eficiente și scalabile la nivel mondial.
ICT oferă mai multe montatoare Yamaha SMT, inclusiv YSM10, YSM20, YSM40R, care acoperă PCB-uri mici până la plăci mari de înaltă densitate. Toate modelele au configurație modulară, plasare rapidă, compatibilitate largă a componentelor și funcționare de înaltă precizie, potrivite pentru diverse cerințe ale liniilor de producție.
| Video cu succesul clienților
În Kazahstan, ICT a livrat cu succes o linie de producție SMT complet automată pentru fabricarea sursei de alimentare. Inginerii au asigurat instalarea și instruirea la fața locului, asigurând o producție fără probleme. Linia a inclus un încărcător SMT, o imprimantă complet automată, un cuptor de reflux, un transportor SMT și inspecție AOI offline.
Feedback-ul clienților: 'Toate mașinile sunt din China ICT Vă mulțumim. Calitate și preț bune. Vă mulțumim Andy și Billy pentru construirea acestei linii. Și ne-au instruit să folosim aceste mașini. Vă mulțumim foarte mult.'
| Service și asistență pentru instruire
ICT oferă servicii complete și soluții de formare. Inginerii pot efectua punerea în funcțiune la fața locului, ghidarea instalării și instruirea operațională, ajutând clienții să obțină o accelerare rapidă. Instruirea acoperă operarea mașinii, optimizarea liniei de producție și rutinele de întreținere. Fie pentru mașini unice sau pentru setări complete din fabrică, ICT oferă asistență tehnică receptivă, de la capăt la capăt.
| Lauda clientului
Clienții îi laudă pe inginerii ICT pentru profesionalism, răbdare și receptivitate. YSM20R și linia completă sunt remarcate pentru calitate excelentă, livrare promptă și ambalare atentă. Clienții raportează punerea în funcțiune fără probleme și instruirea eficientă, permițând personalului să opereze eficient din prima zi.
| Certificarea noastră
YSM20R și linia completă de producție ICT dețin certificări CE, RoHS și ISO9001, respectând standardele internaționale de calitate. ICT deține, de asemenea, brevete de proprietate, asigurând echipamente inovatoare, stabile și sigure pentru clienții globali.
| Despre TIC și Fabrică
ICT operează un sistem complet de cercetare și dezvoltare și producție, cu o echipă mare și în creștere rapidă, care deservește peste 1.700 de clienți globali în peste 80 de țări. Controlul strict al calității asigură că toate mașinile SMT pick-and-place îndeplinesc standarde ridicate de precizie și fiabilitate. ICT este dedicat furnizării de soluții SMT flexibile, scalabile, integrale.
