ICT-4034
I.C.T
SMT Stencil Printer
| Cantitate: | |
|---|---|

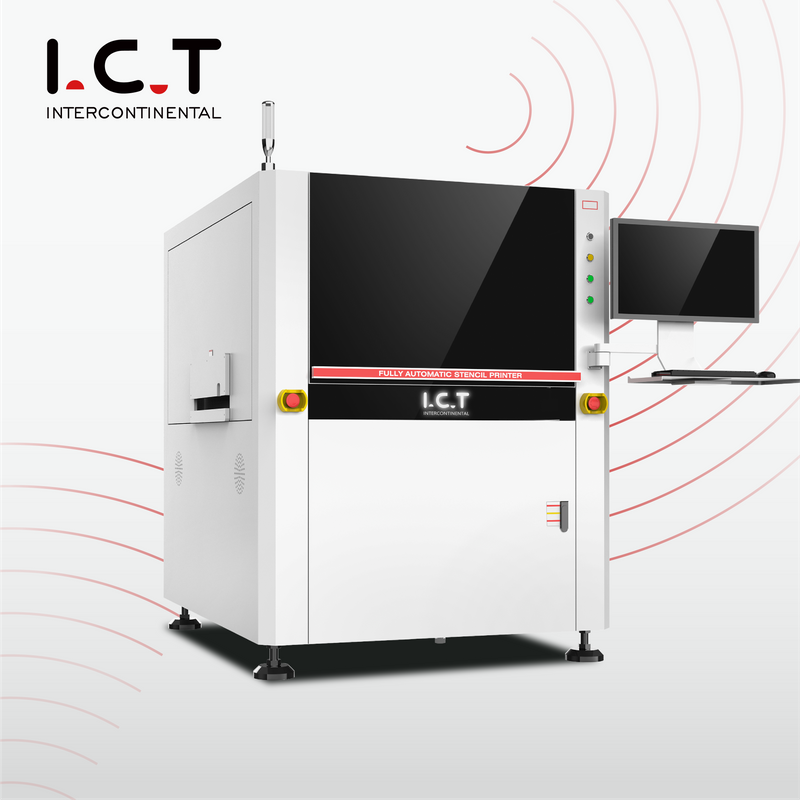

| SMT imprimantă stencil complet automată
Imprimanta SMT complet automată de la ICT este o alegere de top pentru imprimarea SMT eficientă. Cu un ciclu rapid de 7 secunde și o repetabilitate ridicată de ± 0,01 mm, îndeplinește diverse nevoi, cum ar fi televizoarele LCD și producția de electronice pentru vehicule. Această mașină dispune de calibrare automată a PCB-ului, presiune reglabilă a racletei și sisteme avansate de curățare. Conceput pentru simplitate și performanță, acceptă dimensiuni de șablon de la 470370 mm la 737737 mm și dimensiuni de PCB de până la 400*340 mm. Expertiza ICT asigură rezultate fiabile, făcându-l ideal pentru liniile de producție moderne din întreaga lume.
| Caracteristică
Imprimanta SMT Stencil oferă o precizie ridicată, cu o precizie de poziționare repetată de ±0,01 mm și o precizie de imprimare de ±0,025 mm. Acest lucru asigură aplicarea consecventă a pastei de lipit pe PCB-uri, reducând erorile în producție. Aparatul folosește componente avansate de control servo pentru o funcționare stabilă, făcându-l perfect pentru electronice detaliate precum produsele LED și STB. Performanța sa fiabilă economisește timp și îmbunătățește calitatea, satisfacând nevoile producătorilor globali.
Această imprimantă stencil SMT complet automată dispune de un sistem automat de calibrare PCB. Reglează cu precizie poziția PCB înainte de imprimare, asigurând alinierea perfectă cu șablonul. Această caracteristică, combinată cu o platformă de ridicare programabilă, acceptă diferite grosimi de PCB de la 0,4 mm la 6 mm. Îmbunătățește eficiența producției și este ideal pentru diverse aplicații, inclusiv cinematograful de familie și electronicele vehiculelor.
Imprimanta include un sistem de curățare versatil cu moduri uscat, umed și de aspirare. Separarea părții de curățare de CCD asigură o întreținere eficientă a șablonului. Un sistem unic de pulverizare curăță uniform de sus în jos, în timp ce software-ul controlează utilizarea alcoolului și a hârtiei pentru a economisi materiale. Această caracteristică reduce timpul de nefuncționare și menține imprimarea de înaltă calitate pentru produsele electronice generale.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser /montator de etichete/imprimantă cu jet de cerneală |
| Video cu succesul clienților
În calitate de client european, suntem încântați de liniile de producție SMT și DIP de la ICT Videoclipul nostru prezintă întreaga linie SMT, inclusiv încărcătorul, aparatul de curățat, imprimanta de șablon SMT, mașina de plasare JUKI, transportorul, cuptorul de reflow, răcitorul, tamponul, AOI și descărcatorul NG/OK. Linia DIP include un transportor cu bandă, lipit prin val, descărcare, flipper și tester ICT. Fiecare mașină funcționează fără probleme, sporind producția noastră de electronice avansate. Inginerii ICT au oferit suport excelent, asigurând integrarea și funcționarea perfectă.
| Service și Training
ICT oferă servicii complete și instruire pentru imprimanta SMT Stencil. Echipa noastră asigură instalarea, întreținerea și asistența pentru a vă asigura că echipamentul dumneavoastră funcționează perfect. Programele de instruire învață operatorii cum să utilizeze eficient mașina, acoperind procesele de calibrare și curățare. Cu centrele de service globale, oferim răspunsuri rapide și asistență pe termen lung, ajutându-vă să maximizați producția și să reduceți costurile.
| Recenziile clienților
Clienții noștri iubesc inginerii ICT pentru suportul lor calificat și rezolvarea rapidă a problemelor. Ei laudă imprimanta SMT Stencil pentru precizia și fiabilitatea sa ridicată. Ambalarea puternică și metodele de transport sigure primesc, de asemenea, note mari. Clienții apreciază răspunsul nostru rapid la probleme, asigurând linii de producție netede.
| Certificarea noastră
ICT deține certificări prestigioase precum CE, RoHS, ISO9001 și brevete. Aceste certificate dovedesc angajamentul nostru față de calitate și siguranță în fabricarea imprimantei SMT Stencil. Ei asigură clienților produse fiabile, ecologice, care îndeplinesc standardele globale.
| Despre noi și fabrică
ICT este o companie lider cu propriile echipe de cercetare, dezvoltare și producție. Cu peste 89 de angajați și o creștere rapidă, deservim peste 1600 de clienți din 72 de țări. Fabrica noastră are procese stricte de testare și un sistem puternic de management al calității. Situat în Dongguan, China, acoperim 12.000 m² și livrăm imprimante SMT Stencil de înaltă calitate la nivel global.
