X-7100
I.C.T
X-ray inspection machine
| Cantitate: | |
|---|---|
| Mașină de inspecție cu raze X ICT X-7100 PCB
ICT X-7100 este o mașină avansată de inspecție cu raze X SMT PCB offline, concepută pentru verificări interne detaliate în producția de electronice. Excelează în identificarea problemelor precum bule de aer, goluri, scurtcircuite, circuite deschise, lipire lipsă și fisuri în componente. Cu funcții precum programarea CNC pentru detectarea automată și o interfață de navigare vizuală, simplifică procesul pentru operatori. Această mașină de inspecție cu raze X PCB acceptă diverse aplicații, de la SMT și BGA la baterii cu litiu și piese auto. Ecranul său plat digital de înaltă rezoluție și tubul stabil de raze X asigură imagini clare, în timp ce certificările de siguranță precum UE CE și ISO îl fac fiabil. Ideal pentru controlul calității, ajută producătorii să reducă defectele și să îmbunătățească fiabilitatea produsului într-un mod ușor de utilizat.
| Caracteristică

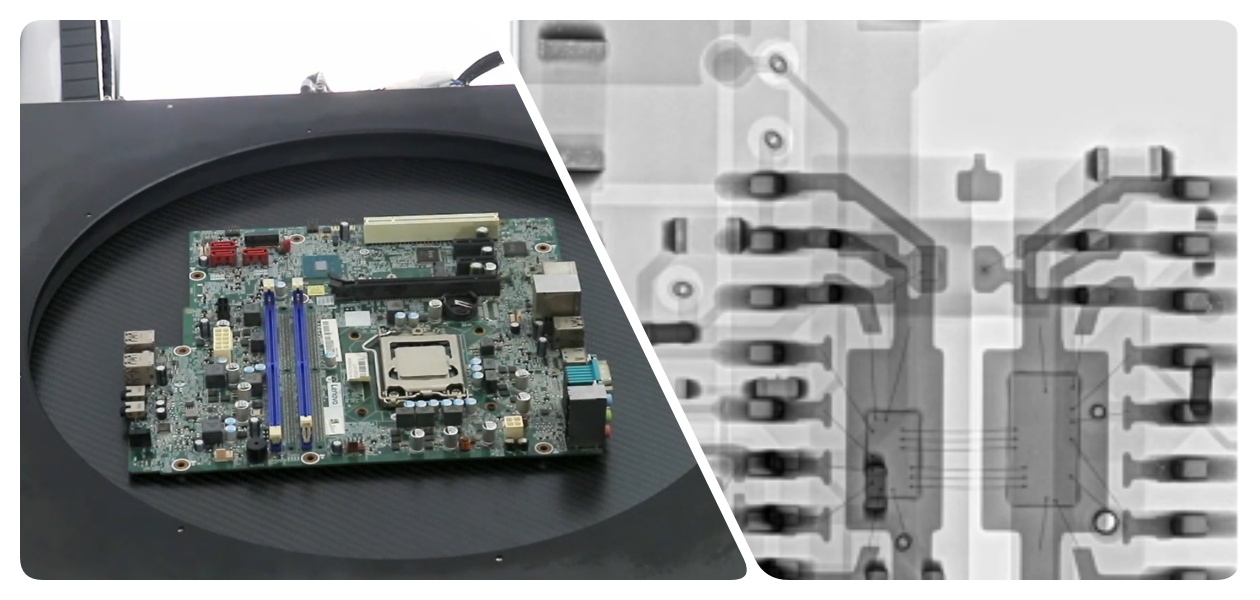

Aparatul de inspecție cu raze X ICT X-7100 PCB utilizează un detector digital cu ecran plat de înaltă rezoluție cu 1536x1536 pixeli, oferind imagini clare pentru detectarea precisă a defectelor. Această caracteristică captează corecții în timp real și oferă mai multe moduri de câștig pentru o mai bună vizibilitate. Ajută la identificarea problemelor minuscule, cum ar fi defectele bilelor de lipit sau problemele de legătură a firelor în semiconductori. Cu senzori pasivi de răcire și temperatură, menține performanța constantă în timpul sesiunilor lungi. Acest lucru face ca mașina de inspecție cu raze X să fie esențială pentru industriile care au nevoie de vederi interne precise, asigurând mai puține erori în producție.

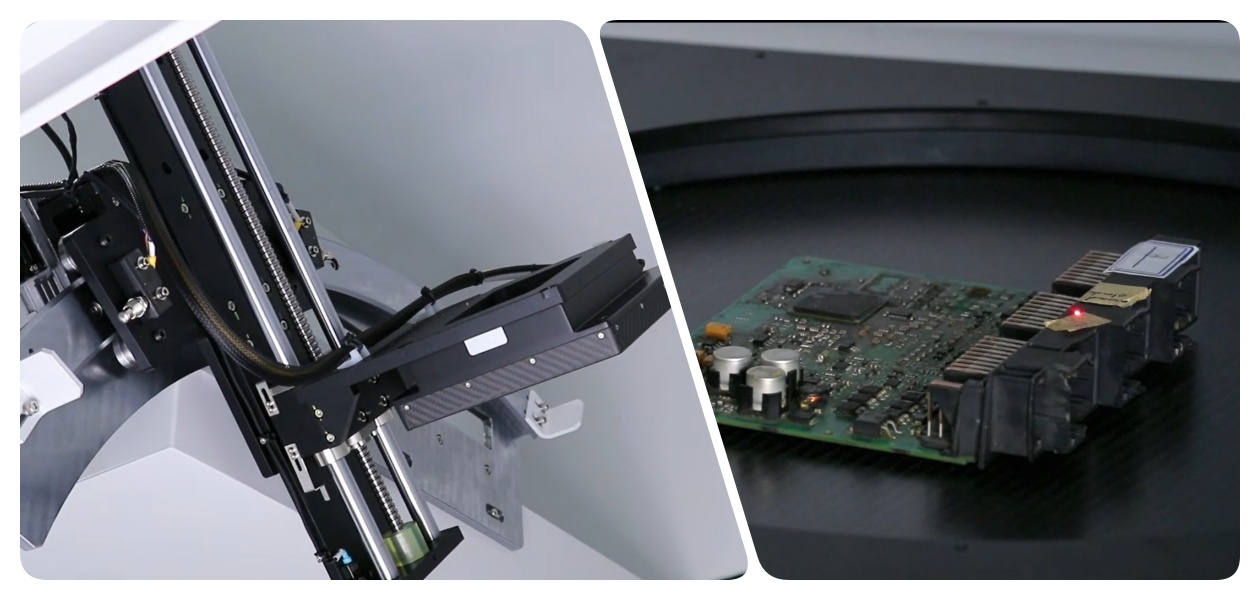

Programarea CNC în această mașină de inspecție cu raze X PCB permite scanarea automată a mai multor poziții ale probei fără introducere manuală. Acceptă funcții de matrice pentru mostre cu distanță fixă, accelerând inspecțiile în setările de volum mare. Operatorii pot seta programe cu ușurință prin clicuri de mouse, reducând timpul și erorile. Sistemul anti-coliziune protejează dispozitivul în timpul mișcării. Această mașină de inspecție cu raze X offline SMT PCB este perfectă pentru testarea loturilor în liniile SMT, sporind eficiența și repetabilitatea.

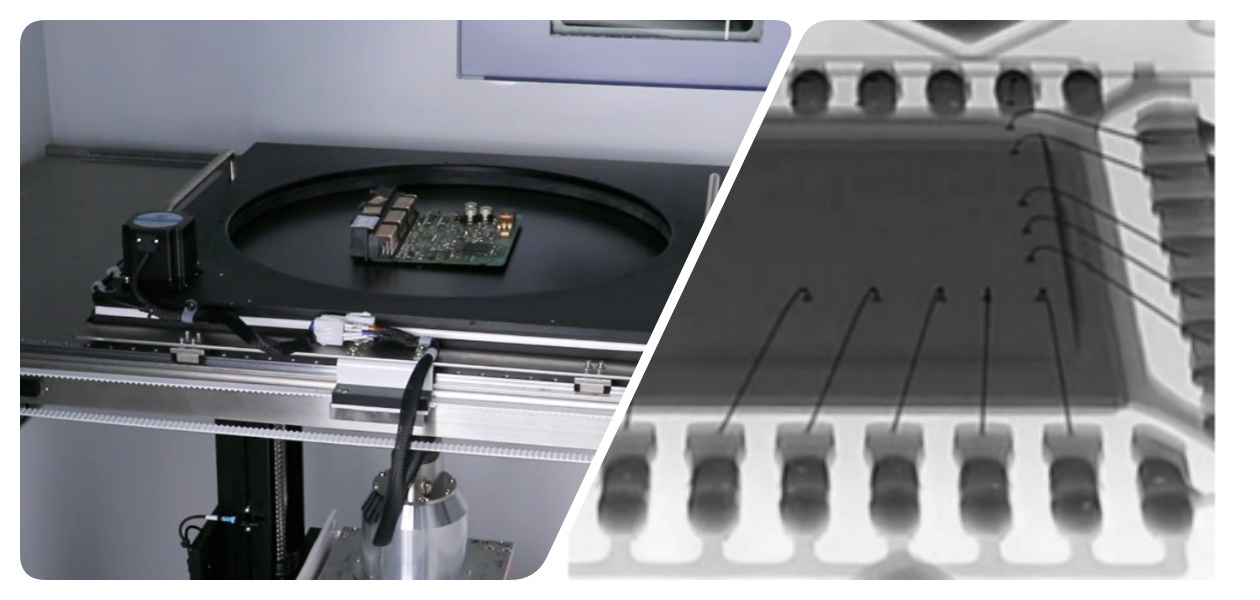

Instrumentele de măsurare cu o singură cheie din X-7100 calculează rapid dimensiunea bulelor, rata golurilor și înălțimea lipirii. Acest lucru ajută la verificările calității pentru îmbinările de lipit în ansamblurile PCBA. Funcția de simulare a culorii îmbunătățește observarea imaginii pentru o analiză mai bună. Echipat cu control prin joystick pentru ajustări precise, asigură rezultate precise. Fiind o mașină de inspecție cu raze X PCB versatilă, se aplică diferitelor materiale precum ceramica și materialele plastice, ajutând la prevenirea defectelor.
| Caietul de sarcini
| Articol | Model | ICT X-7100 |
| Tub cu raze X | Tip | Tub închis |
| Voltaj | 90kV | |
| Curent electric | 200uA | |
| Rezoluție spațială | 5μm | |
| Panou plat | Metoda de captare a imaginii | Imagini digitale cu ecran plat |
| Precizia imaginilor | 85μm | |
| Valoarea densității cuantificate de conversie A/D | 16 biți (65536) | |
| Rezoluţie | 1280*1024px | |
| Frecvența cadrelor de achiziție | 30 FPS | |
| Sistem | Mărire | 200x |
| Sistem de operare | Windows 10 | |
| Putere | AC110-220V, 50-60HZ, 1200W | |
| Test de siguranță împotriva radiațiilor | <1 uSV/H | |
| Structura | Max. Dimensiunea de încărcare | 540mm*540mm |
| Max. Zona de inspecție | 510mm*510mm | |
| Max. Greutate de încărcare | ≤10 kg | |
| Unghiul de rotație al platformei | 60° | |
| Dimensiune | 1100*1360*1750mm | |
| Greutate | 950 kg | |
| Mișcarea platformei | Automat / Manual |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT
Linia de producție PCBA de înaltă calitate ICT dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Video cu succesul clienților
În videoclipul nostru, prezentăm mașina de inspecție cu raze X ICT X-7100 PCB în acțiune la fabrica de electronice a unui client. Videoclipul începe cu o privire de ansamblu asupra exteriorului său elegant și a funcțiilor cheie precum controlul joystick-ului și interfața de programare. În interior, dezvăluie tubul cu raze X de înaltă precizie de la Hamamatsu și detectorul digital cu ecran plat. În timpul funcționării, aparatul scanează mostre PCBA, detectând bulele BGA și bile de lipit în timp real. Inginerii demonstrează modul automat lot pe bateriile cu litiu și cablajele de sârmă, evidențiind măsurătorile rapide ale golurilor și înclinărilor de până la 60 de grade. Această configurație a ajutat clientul să îmbunătățească detectarea defectelor cu 30%, asigurând o calitate mai bună în linia de producție SMT. Videoclipul subliniază modul în care această mașină de inspecție cu raze X SMT PCB offline se integrează perfect în fluxurile de lucru pentru rezultate fiabile.
| Service și suport pentru instruire
ICT oferă servicii complete și instruire pentru mașina de inspecție cu raze X PCB. Echipa noastră oferă instalare la fața locului, întreținere regulată și asistență tehnică rapidă pentru a vă menține echipamentul să funcționeze fără probleme. Programele de instruire acoperă operarea de bază, programarea și protocoalele de siguranță, adaptate pentru operatori cu instrucțiuni simple. Includem, de asemenea, sfaturi de optimizare a proceselor pentru a vă îmbunătăți eficiența producției. Cu centrele globale de service, asigurăm timpi de răspuns rapid și disponibilitatea pieselor de schimb. Acest suport ajută clienții să maximizeze potențialul mașinii fără timpi de nefuncționare.
| Ce spun clienții
Clienții noștri îi laudă pe inginerii ICT pentru abilitățile lor experte în configurare și depanare. Ei iubesc mașina de inspecție cu raze X PCB pentru detectările sale precise și utilizarea ușoară. Mulți evidențiază ambalajul nostru sigur și livrarea rapidă care previn deteriorarea. Răspunsurile rapide la întrebări rezolvă problemele cu promptitudine, construind încredere. În general, clienții ne apreciază foarte mult pentru echipamente și servicii de încredere.
| Certificari si standarde
ICT deține certificări cheie precum CE, RoHS, ISO9001 și diverse brevete. Acestea asigură că mașina noastră de inspecție cu raze X PCB îndeplinește standardele internaționale de siguranță și calitate. CE confirmă conformitatea cu reglementările UE pentru sănătate și mediu. RoHS garantează că nu există substanțe nocive. ISO9001 reflectă sistemul nostru puternic de management al calității. Brevetele protejează caracteristici inovatoare, cum ar fi instrumentele de măsurare a bulelor. Acest lucru face ca produsele noastre să fie de încredere în întreaga lume.
| Despre compania TIC și fabrica noastră
ICT este un furnizor de top cu cercetare și dezvoltare și producție interne, care angajează peste 89 de angajați într-o unitate de 12.000 m². Am crescut rapid din 2012, deservind peste 1.600 de clienți din 72 de țări. Fabricile noastre urmează procese stricte de testare și sisteme de management al calității pentru a asigura standarde înalte. Oferim soluții complete SMT, de la planificare la optimizare, ajutând clienții să construiască linii de producție eficiente la nivel global.
