ICT-7900
I.C.T
X-RAY machine
| Cantitate: | |
|---|---|
| Mașină de inspecție cu raze X ICT X-7900 PCB
ICT X-7900 este o mașină SMT offline de inspecție cu raze X PCB de înaltă performanță, construită pentru fabricile SMT moderne. Dezvăluie rapid goluri BGA, îmbinări reci, fisuri, lipire lipsă, probleme de legare a sârmei și contaminanți interni pe care AOI normal nu îi poate vedea. Cu mărirea sistemului de 1000×, observarea înclinării de 60°, analiza golurilor cu un singur clic și programarea completă CNC, operatorii obțin rezultate repetabile, clare, aproape fără pregătire. Această mașină de inspecție cu raze X PCB rămâne ultra-sigură la <1 µSv/h și poartă certificări CE, ISO9001 și RoHS.
| Caracteristică

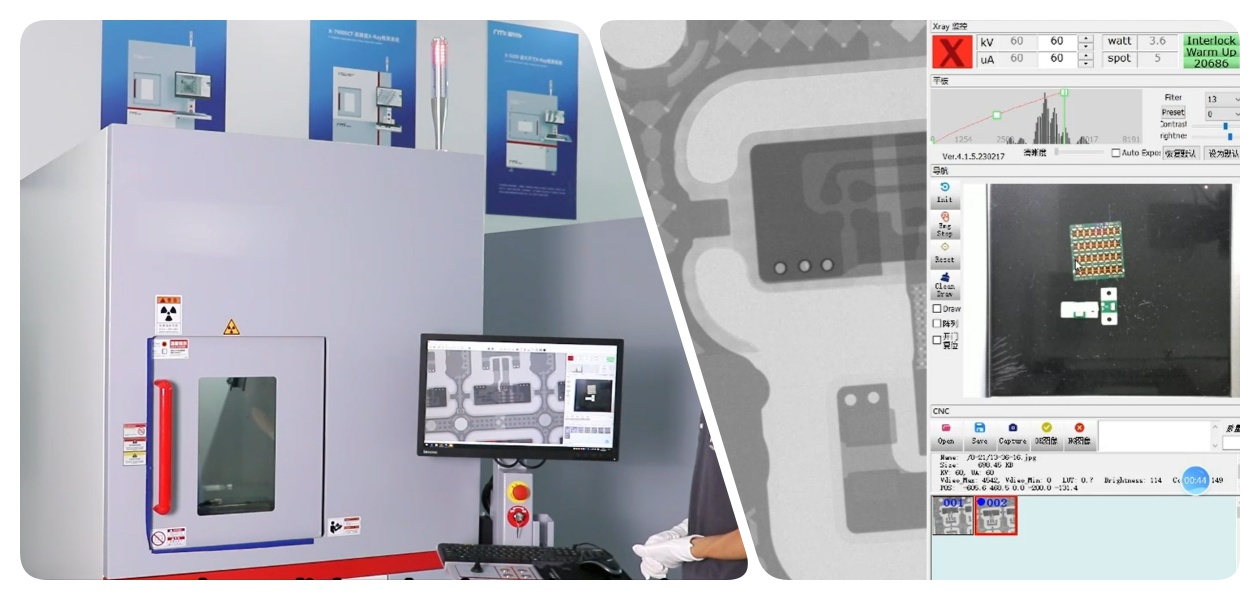

La baza acestei mașini SMT de inspecție cu raze X PCB se află un detector digital cu ecran plat de înaltă rezoluție 1536×1536 plus un tub cu raze X închis Hamamatsu din Japonia. Corecția în timp real și câștigul reglabil oferă imagini clare cu bile mici de lipit și fire de aur. Răcirea și monitorizarea temperaturii încorporate mențin totul stabil în timpul curselor lungi. Inginerii SMT iubesc modul în care această mașină de inspecție Smt Pcb Xray transformă verificările interne complexe în decizii simple și de încredere în fiecare schimb.
Setați-o o dată și urmăriți mașina SMT de inspecție cu raze X PCB scanează sute de plăci automat folosind căi CNC sau modul matrice. Programarea prin clic cu mouse-ul, protecția anti-coliziune și mișcarea lină XYZ fac configurarea simplă. Detectorul cu înclinare la 60° detectează defectele din orice unghi. Perfect pentru PCBA de mare volum, baterie cu litiu, linii auto și LED care necesită viteză și zero evadări. Această mașină de inspecție cu raze X PCB mărește debitul fără a sacrifica precizia.
Apăsați doar un buton și mașina SMT de inspecție cu raze X PCB calculează instantaneu dimensiunea bulelor, rata golurilor și înălțimea de urcare a lipirii. Simularea culorilor face ca problemele să apară pe ecran, astfel încât operatorii să identifice problemele în câteva secunde. Combinat cu controlul intuitiv prin joystick și navigarea vizuală, transformă verificările dure de calitate în apeluri rapide de trecere/eșec. Fabricile din întreaga lume au încredere în această mașină de inspecție Smt Pcb Xray pentru a îndeplini standardele IPC stricte în fiecare zi.
| Caietul de sarcini
| Articol | Model | ICT X-7900 |
| Tub cu raze X | Tip | Sursă de raze X cu microfocus țintă reflectorizant închisă |
| Voltaj | 130kV | |
| Curent electric | 300uA | |
| Dimensiunea spotului focal | 3μm | |
| Putere maximă de intrare | 39W | |
| Unghiul fasciculului de raze X (con) | 105 grade | |
| Distanța de la focalizare la obiect | 10mm | |
| Panou plat | Zona de imagistică | 160mm*160mm |
| Dimensiunea unității fotosensibile | 85μm | |
| Rezoluţie | 1644*1648px | |
| Unghiul de înclinare a detectorului | 0-60° | |
| Rata de cadre a imaginii (1×1) | 30 fps | |
| Platformă | Max. Dimensiunea de încărcare | 540mm*540mm |
| Max. Zona de inspecție | 510mm*510mm | |
| Max. Greutate de încărcare | 10 kg | |
| Rotirea platformei | Rotirea platformei la 360° (Opțional) | |
| Maşină | Foaie interioară de plumb | Placă de plumb grosime de 5 mm (radiație de izolare) |
| Dimensiune | 1110mm(L)*1350mm(W)*2000mm(H) | |
| Greutate | 1050 kg | |
| Calculator | Monitor LCD cu ecran lat de 24 de inchi/procesor I5/4G memorie/hard disk de 250G | |
| Putere | AC110/220V, 10A, 1300W |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT
Linia de producție PCBA de înaltă calitate ICT dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Povestea de succes a clienților
Videoclipul nostru vă prezintă designul exterior elegant și punctele cheie de vânzare ale mașinii SMT de inspecție cu raze X PCB ICT X-7900. Deschide ușile pentru a dezvălui tubul Hamamatsu premium și detectorul digital din interior. Apoi arată funcționarea în direct: scanarea automată în lot a plăcilor PCBA, măsurarea instantanee a golurilor, vederi netede cu înclinare la 60° ale îmbinărilor BGA și imagini clare în condiții reale din fabrică. Clienții văd exact cât de rapidă și ușoară devine detectarea defectelor.
| Formare profesională și asistență
ICT oferă suport complet pentru fiecare mașină SMT de inspecție cu raze X PCB. Inginerii noștri se ocupă de instalarea profesională la fața locului, instruirea detaliată a operatorului și calibrarea rapidă. Piesele de schimb 24/7, diagnosticarea de la distanță și actualizările software gratuite pe viață păstrează timpul de nefuncționare aproape de zero. Planurile regulate de întreținere și centrele globale de service garantează ca mașina dumneavoastră să funcționeze ca nouă ani de zile. Ne asigurăm că obțineți valoare maximă din prima zi.
| Lauda clientului
Clienții continuă să ne spună cât de mult iubesc inginerii noștri cu răspuns rapid și echipamentele solide. Ei laudă imaginile clare, operarea ușoară, ambalarea la export fără gloanțe și suportul tehnic fulgerător al mașinii SMT de inspecție cu raze X PCB. Mulți spun că serviciile noastre prietenoase și performanța de încredere i-au transformat în parteneri TIC pe termen lung. Recenziile de cinci stele continuă să vină!
| Certificarea noastră
Fiecare mașină SMT de inspecție cu raze X ICT PCB poartă certificate CE, RoHS, ISO9001, AERB și multiple brevete de inovație. Aceste mărci respectate la nivel global dovedesc dedicarea noastră față de siguranță, îngrijire a mediului și tehnologie de ultimă oră. Fabricile din Europa, SUA și Asia le acceptă fără îndoială atunci când aprobă echipamente noi pentru liniile lor SMT.
| Despre TIC și fabrica noastră
Din 2012, TIC a crescut rapid cu propriul nostru campus de cercetare și dezvoltare și producție de 12.000 m² în Dongguan, China. Aproape 90 de membri ai echipei și 20 de ingineri proiectează, construiesc și testează riguros fiecare mașină în conformitate cu sisteme stricte de calitate. Deja alimentăm peste 1.600 de clienți din 72 de țări cu soluții complete SMT. Colaborați cu ICT și alăturați-vă unui lider global dovedit, concentrat pe succesul dvs.
