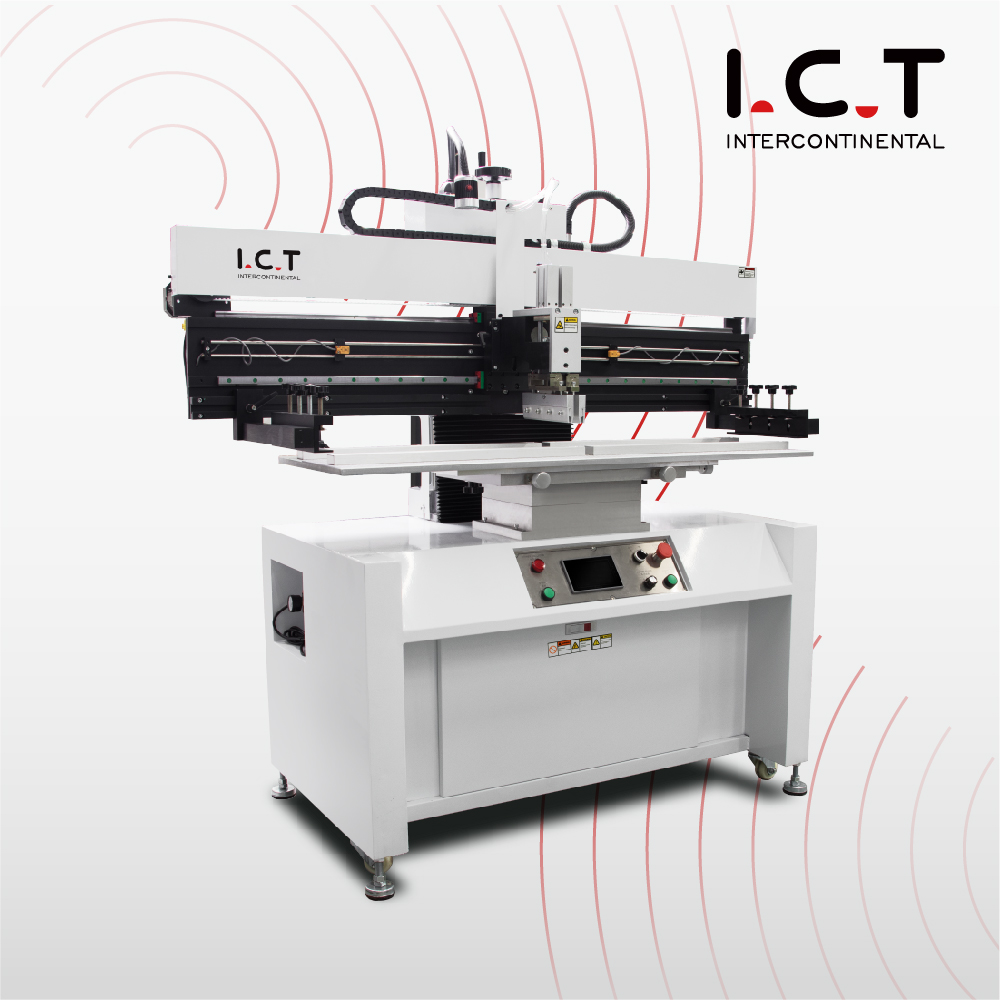

| Imprimantă automată de pastă de lipit de înaltă precizie pentru linii SMT medii
De la fabrica de mașini de imprimantă SMT Stencil, imprimanta automată pentru pastă de lipit este prima în liniile SMT de volum mediu. Căile de ghidare liniare Taiwan TBI și motorul pas cu pas SANYO mențin mișcarea exactă pentru pastă de ± 0,05 mm pe plăci de 600 mm. Presiunea lamei și viteza de imprimare sunt reglabile, manometrul de precizie și afișajul controlerului de viteză permit operatorilor să formeze straturi perfecte. Sistemul de racletă cu suspensie face imprimarea mai uniformă, fără poduri către dispozitive de plasare. Bancă universală modulară, plasare agilă a transformării, conversie ușoară cu dispozitiv de aliniere pentru placa PCB și cadru. Funcționează atât cu plăci PCB cu o singură față, cât și cu două fețe. Brațele cadrului șablonului pot fi ajustate pentru diferite game de dimensiuni de la 370470 mm la 1050650 mm. Imprimare automată; calitate stabilă și eficientă a imprimării. Ciclul <10 secunde și puterea de 200W fac ca imprimanta PCB semi-automată Smt să fie perfectă pentru electronice de larg consum sau linii SMT auto.
| Caracteristică
Pinul și blocul de susținere trebuie să fie potrivite pentru diferite PCB cu o singură față și cu două fețe, iar pinul de diferite dimensiuni trebuie să fie potrivit pentru diferite găuri pentru PCB. Operare simplă, poziționarea este precisă, iar poziția fixă este flexibilă și reglabilă. Motorul pas cu pas importat șina de ghidare de precizie Taiwan asigură stabilitate, sistemul de racletă poate fi ridicat prin conversie manuală pentru a adăuga pastă de lipit și operațiune de curățare, limitează reglarea flexibilă a senzorului pentru a reduce călătoria de transport. Acest lucru ajută Imprimanta cu pastă de lipit semi-automatică să andocheze curele SMEMA în liniile de asamblare PCB și menține plăcile de 0,2-6 mm stabile pentru pastă curată la mașinile din aval.
Structura racletei de conectare directa. Racleta este controlată independent de doi cilindri de înaltă precizie pentru a asigura o presiune precisă și stabilă. Șinele de poziționare duble cu glisare asigură precizia și stabilitatea racletei. Operarea ecranului tactil. Interfață MMI engleză prietenoasă, funcție de predare și navigare. Mod de funcționare: manual, semi-automat și complet automat. Piesele de control de bază adoptă mărci importate de înaltă calitate (Omron, Leuze, SMC, Delta, Samkoon) pentru a asigura stabilitatea și operabilitatea imprimantei. Imprimare automată, calitate de imprimare stabilă și eficientă. Acest lucru permite imprimantei semi-automate SMT Stencil să livreze tampoane perfecte pentru montatorii de cipuri din liniile de asamblare PCB, cu reprelucrare minimă.
| Caietul de sarcini
| Model | P3 | P6 | P12 | P15 |
| Precizie | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| Dimensiunea PCB | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Dimensiunea platformei | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Dimensiunea stencilului (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Grosime PCB | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Poziționarea șablonului | Manual | Manual | Manual | Manual |
| Timp de ciclu | < 10 sec. | < 10 sec. | < 12 sec. | < 12 sec. |
| Consumul de energie | 200 W | 200 W | 220 W | 220 W |
| Alimentare electrică | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Presiunea aerului | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Viteza racletei | 0-200 mm/sec | 0-1200mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensiune | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Greutate | 280 Kg | 300 kg | 356 Kg | 430 Kg |
| Lungimea racletei | 250 mm | 250 mm | 250 mm | 250 mm |
| Înălțimea platformei | 950mm | 950mm | 950mm | 950mm |
| Opțiune: Dimensiunea specială poate fi personalizată | ||||
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT
Linia de producție PCBA de înaltă calitate ICT dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
Inspectează integritatea îmbinării interioare de lipit și detectează defecte ascunse. | |
| Mașină de curățare SMT | Folosit pentru curățarea PCB-urilor, șabloane, dispozitive de fixare, duze etc. |
| Mașină de tăiat PCB | Tăiați PCBA în produsul final |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser /montator de etichete/imprimantă cu jet de cerneală |
| Studiu de caz pentru succesul clienților – Fabrica de LED-uri din Arabia Saudită
Un client saudit a achiziționat o linie SMT de dimensiuni medii complete de la ICT cu imprimantă automată pentru pastă de lipit, dispozitiv de plasare JUKI RS-1R și cuptor de reflow L8 pentru plăci de control. Inginerii noștri s-au deplasat la Riad, au legat imprimanta de transportoarele SMEMA, au calibrat pastă pentru panouri de 600×350 mm și au oferit șapte zile de instruire aprofundată privind echilibrarea liniei și întreținerea zilnică. Linia de asamblare PCB a atins viteza maximă în următoarea tură, cu zero defecte de pastă în plasarea de alimentare. Clientul a lăudat abilitățile internaționale de andocare, lăzile fără daune și coaching-ul practic care a lansat întreaga linie de producție SMT în timp record.
| Servicii globale și asistență pentru formare
ICT furnizează linii complete de producție SMT: desene SMEMA gratuite, video de acceptare în fabrică de 48 de ore, integrare la fața locului, tabără de pregătire a operatorului de 7-10 zile, kit de piese de schimb pentru un an, diagnosticare la distanță nelimitată prin cameră sau chat și analize trimestriale ale randamentului. Cei 20 de ingineri ai noștri susțin 72 de țări cu un prim răspuns de 4 ore și o linie telefonică de urgență 24/7. Fiecare imprimantă automată pentru pastă de lipit finalizează arderea și inspecția completă de 48 de ore în unitatea noastră de 12.000 m² ISO9001. Utilizatorii beneficiază de linii de asamblare de PCB echilibrate, rentabilitate rapidă a investiției și parteneri care cresc împreună.
| Recenziile clienților
Peste 1600 de linii SMT din 72 de țări funcționează cu echipamente TIC. Îi plac amenajările personalizate pentru spațiu limitat, lăzile robuste care supraviețuiesc transportului maritim, cursurile de o săptămână care transformă noii lucrători în experți, remediile de la distanță de o oră care elimină opririle de linie și audituri regulate care cresc debitul cu 18%. Fabricile continuă să adauge utilaje, deoarece suportul total al liniilor înseamnă un randament mai mare la prima trecere, costuri mai mici și prietenie reală pe termen lung.
| Certificari si standarde
Toate unitățile de imprimantă automată cu pastă de lipit poartă patente CE, RoHS, ISO9001:2015 și multiple. Testele de compatibilitate a transportoarelor și verificările 100% îndeplinesc standardele UE, SUA și globale pentru liniile de asamblare PCB. Acestea dovedesc utilizarea sigură a pastei, lipsa EMI la mașinile adiacente, andocare solidă și funcționare ecologică - încredere deplină de la prima placă.
