| Cuptor de lipit cu reflow PCB de ultimă generație
Lyra este un cuptor SMT Reflow de ultimă generație construit pentru lipirea PCB de top. Utilizează un design proaspăt pentru a spori performanța și controlul căldurii. PLC-ul Siemens blochează temperatura cu 0,7°C pentru rezultate stabile. Modulele de încălzire de top spaționează zonele ideal pentru răspândirea și repetarea uniformă.
Ecranul Windows comută rapid chineză-engleză cu blocarea prin parolă. Înregistrează operațiuni, măsoară curbe, simulează rulări, diagnosticează defecțiuni, monitorizează în direct și salvează fișierele automat. Calea la bord se afișează în timp real. Noua zonă de răcire schimbă cu ușurință panta. Gardienii terți adaugă protecție. Conform CE, CCC, UL.
Motoarele cu invertor reglează aerul cald pentru cuptorul fără plumb de refluere a aerului cald pentru lipirea PCB. Sursă de gaz zero, motorul ridică capacul cu suport pentru tijă. Piesele importate asigură o funcționare fără probleme și reparații reduse. Opțiunea sistemului de flux menține camera curată. Bucla de viteză închisă păstrează precizia. Suport central, șine duale, răcire externă cu apă disponibilă. Acest cuptor SMT Reflow se potrivește tuturor tipurilor de lipit în linii.
| Caracteristică
În cuptorul SMT Reflow, PC-ul se conectează cu PLC-ul Siemens pentru a menține căldura la o precizie de 0,7 °C. Acest lucru menține stabilitatea ridicată și oprește problemele de lipire pe PCB-uri. Sistemul urmărește fiecare alergare, analizează curbele de temperatură și prezice prin simulare. Defecțiunile alertează imediat pentru remedieri rapide. Toate datele se salvează automat pentru verificări ulterioare. Mișcarea plăcii live este afișată pe ecran. Flip-ul de limbă îl face simplu pentru orice utilizator. Parolele protejează setările de modificări. Ceasul cu proces complet rulează non-stop. Diagnosticul încorporat identifică problemele devreme. Acest control funcționează pentru lucrări dificile fără plumb. Rezultatele se potrivesc lot după lot. Picături de deșeuri de la articulațiile proaste. Producția crește în liniile ocupate. Utilizatorii se bazează zilnic pe el. Cuptorul cu reflux de aer cald pentru lipirea PCB rămâne exact întotdeauna. Funcții suplimentare, cum ar fi planul de teste virtuale în siguranță.
Sistem de încălzire eficient
Modulele de top din cuptorul SMT Reflow proiectează cele mai bune spații de zonă pentru căldură uniformă. Repetabilitate rămâne puternică pe mai multe panouri. Suportă bine diverse procese fără plumb. Motoarele cu aer cald folosesc invertoare pentru a seta viteze în funcție de nevoie. Părțile interne și externe se separă pentru a dura mai mult. Corpul sigilat are câteva găuri pentru a menține performanța. Configurația pentru azot se reciclează la intrare și la ieșire. Acest lucru reduce consumul de gaz și scade oxigenul. Toate zonele de la preîncălzire până la răcire primesc azot dacă se adaugă. Legături condensatoare pentru un flux curat. Respectă standardele IPC-7530 și JEDEC. Consumul de energie scade în exploatare. Sigiliile păstrează aceleași date după ani. Acest lucru face cuptorul cu reflux de aer cald pentru lipirea PCB foarte eficient. PCB-urile se încălzesc fără puncte calde sau reci.
Bucla închisă în cuptorul SMT Reflow controlează viteza la ± 2 mm/min exact. PCB-urile alunecă fără denivelări sau opriri. Suportul central plus transmisia duală adaugă fermitate. Opțiunea de răcire externă cu apă îmbunătățește rezultatele. Nu este nevoie de gaz simplifică instalarea. Capacul cuptorului se deschide cu motor cu bară de siguranță. Piesele importate de calitate superioară funcționează silențios și lung. Întreținerea rămâne ieftină și ușoară. Nu sunt necesare instrumente pentru majoritatea service-ului. Mementourile apar pentru îngrijire regulată. Setarea economiei economisește energie. Actualizări live pentru vizualizarea transportului. Se ocupă de orele extinse de producție. Se potrivește plăcilor mici până la mari. Debitul de linie crește. Configurarea stabilă reduce erorile. Acest lucru asigură un cuptor fiabil de refluere a aerului cald pentru lipirea PCB. Șinele duble împiedică schimburile.
| Specificațiile cuptorului SMT Reflow
Model | L8 | L10 |
Dimensiune (L*L*H) mm | 5000x1300x1530 | 5800x1300x1530 |
Greutate | Aproximativ. 2100KG | Aproximativ. 2315 kg |
Număr de zone de încălzire | Sus8/Jos8 | Sus10/Jos10 |
Lungimea zonelor de încălzire | 3110 mm | 3892 mm |
Reglarea lățimii șinei | Reglare manuală (Opțiune: automată) | |
Volum de evacuare | 10M3/min*2 evacuari | |
Sistem de control | PLC+calculator | |
Metoda de control al temperaturii | PID + SSR | |
Agent de transmisie | Lanț + plasă | |
Este necesară alimentarea cu energie electrică | Sistem cu 5 fire 3P, N, PE 380 VAC ± 5%, 50 Hz. Alte tensiuni la cerere | |
Putere pentru încălzire | 64KW | 80KW |
Consumul de energie | 10KW | 12KW |
Timp de încălzire | Aproximativ 25 minute | |
Temp. Interval de setare | Temperatura camerei -- 300°C | |
Înălțimea transportorului | 900+/-20mm | |
Gama de viteze a transportorului | 300~2000mm/mi | |
Latura șină fixă | Față fix (opțiune: spate fix) | |
Metoda de răcire | Motor și ventilator cu aer forțat (Standard) | |
| Lista echipamentelor de linie SMT

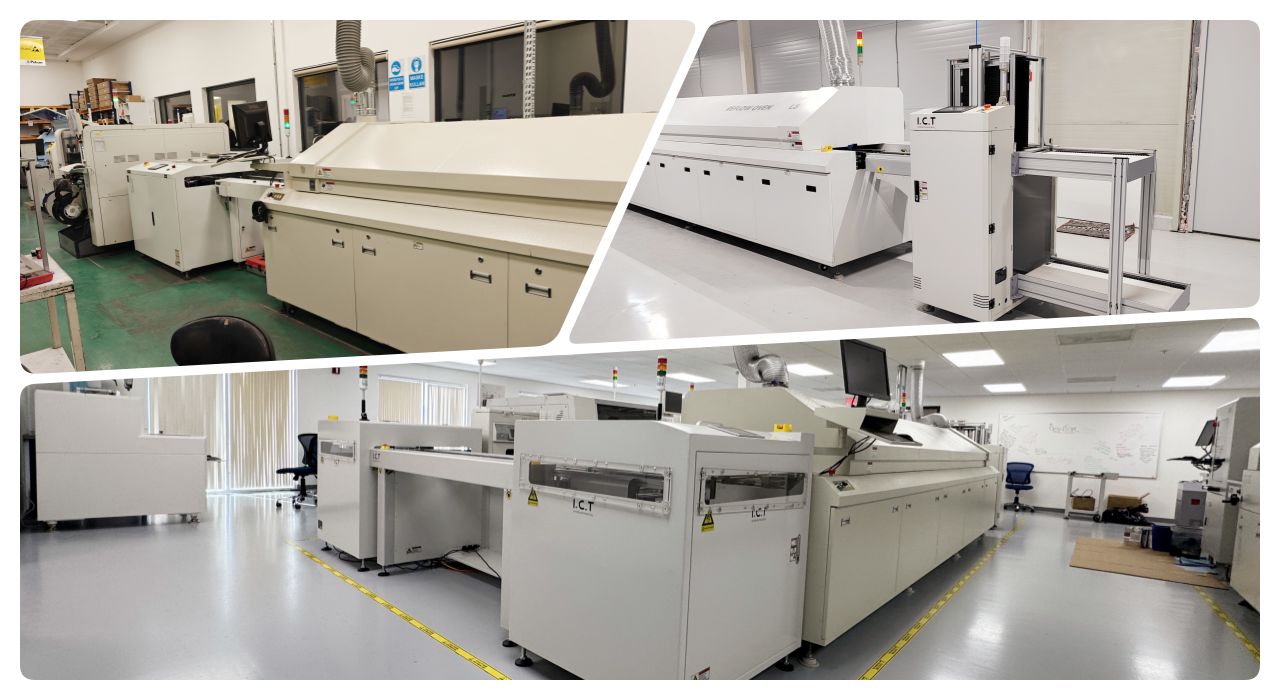

Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Video cu succesul clienților
Un client din Uzbekistan a venit la fabrica noastră de TIC pentru a vedea noua linie SMT completă înainte de expediere. Au verificat modelul L10, aproape de cuptorul nostru SMT Reflow în tehnologie și construcție. Configurarea a acoperit DECAN S1 pick-and-place, imprimanta de lipit 5151, inspector AOI AI-5146, încărcătoare NG/OK, transportoare cu bandă, mixer de pastă și dulap de depozitare la rece. Ei au observat o lipire perfectă chiar și din zonele cuptorului. Toate mașinile au funcționat lin, fără opriri. Experții noștri au oferit demonstrații și sfaturi detaliate la fața locului. Clientului i-a plăcut performanța ridicată și fiabilitatea echipamentelor TIC. Această călătorie a confirmat alegerea lor și a construit un parteneriat puternic. Cuptorul cu reflux de aer cald pentru lipirea PCB a impresionat cu o calitate constantă.
| Formare profesională și asistență
ICT oferă suport complet pentru cuptorul SMT Reflow de la început până la sfârșit. Ne ocupăm de instalare, întreținere și instruire la locul dvs. Inginerii răspund rapid la întrebări prin telefon sau de la distanță. Modificăm procesele pentru a se potrivi cu schimbările din producție. Upgrade-urile vin atunci când tehnologia avansează. Piesele de schimb se livrează rapid în toată lumea. Centrele globale de service sunt pregătite. Aceasta acoperă toate nevoile pentru cuptorul cu reflux de aer cald pentru lipirea PCB. Clienții nu se confruntă cu opriri sau griji. Antrenamentul dezvoltă abilitățile utilizatorului pentru alergările zilnice. Instrumentele de la distanță rezolvă majoritatea problemelor online. Vizitele la fața locului rezolvă cazuri complexe. Documentele și videoclipurile complete ajută la învățare. Planurile de servicii se potrivesc oricărui buget.
| Lauda clientului
Clienții îi laudă pe inginerii noștri pentru rezolvarea problemelor în ore, cu cunoștințe de specialitate. Cuptorul SMT Reflow primește complimente pentru munca constantă și puține defecțiuni. Ambalarea folosește materiale puternice pentru a ajunge în siguranță oriunde. Răspunsurile rapide la e-mailuri sau apeluri creează încredere. Ajutorul la fața locului în timpul instalării facilitează pornirea. Calitatea echipamentului durează ani de zile fără decolorare. Cuptorul cu reflux de aer cald pentru lipirea PCB câștigă pentru îmbinări curate de fiecare dată.
| Certificarea noastră
Cuptorul nostru SMT Reflow are aprobări CE, RoHS, ISO9001 pentru siguranță și utilizare ecologică. Brevetele protejează modelele unice în interior. Îndeplinește și specificațiile CCC, UL. Teste riguroase verifică fiecare piesă înainte de expediere. Acest lucru garantează fiabilitate maximă.
| Despre TIC și fabrica noastră
ICT deține cercetare și dezvoltare și producție într-o fabrică modernă de 12000 m². Echipa de 89 include 20 de ingineri calificați. Vitezele de creștere de la înființarea din 2012. Deservim peste 1600 de clienți în 72 de țări. Verificări stricte de calitate sunt efectuate la fiecare pas. Sistemul complet de management asigură cel mai bun rezultat. Aceasta acceptă linii SMT complete cu SMT Reflow Oven.
