românesc  |
ICT-5134
I.C.T
| Cantitate: | |
|---|---|

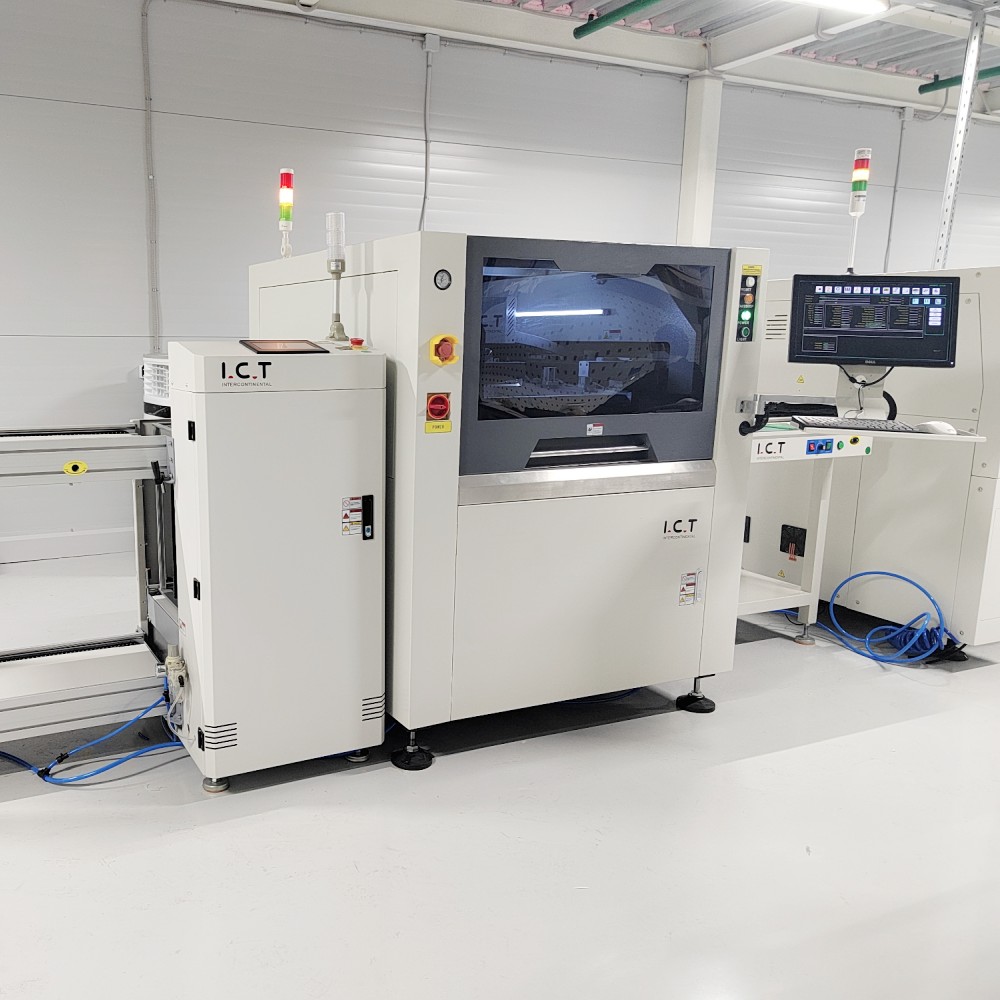

| Imprimantă SMT cu pastă de lipit complet
Această imprimantă online complet automată cu pastă de lipit stabilește un nou standard în imprimarea SMT pentru producătorii de LED-uri și electronice. Se ocupă de PCB-uri de la 50x50mm la 510x340mm cu rame de șablon de până la 737x737mm. Imprimanta pentru pastă de lipit folosește un ciclu de 7 secunde pentru a imprima pasta de lipit cu precizie, în limita a 0,025 mm. Caracteristici precum calibrarea automată a PCB-ului și presiunea reglabilă a racletei îl fac simplu de utilizat. Opțiunile de curățare includ moduri uscat, umed și aspirare pentru a menține lucrurile să funcționeze fără probleme. Inspecția standard 2D identifică imediat problemele. Construită pentru televizoare LED, lumini și piese pentru vehicule, această imprimantă SMT cu pastă de lipit acceptă standardele SMEMA pentru o integrare ușoară a liniei. Designul ICT se concentrează pe viteza și precizia repetată de ±0,01 mm. Se potrivește și imprimării cu lipici, contribuind la creșterea eficienței fabricii. Cu motoare Panasonic și senzori japonezi, funcționează stabil pentru schimburi lungi. Alegeți această imprimantă cu pastă de lipit complet automată pentru LED pentru a reduce deșeurile și a crește calitatea în magazinul dvs.
| Caracteristică
Sistemul de imprimare al ICT-5134 folosește un design de punte cu arc cu două motoare pas cu pas de înaltă precizie pentru mișcări fine a racletei. Șinele glisante duble mențin racleta stabilă înainte și după fiecare imprimare. Ridicarea cu șurub cu bile permite un control fin asupra înălțimii, în timp ce cântarele pneumatice fac schimbarea rapidă a șablonului. Această configurație asigură o răspândire uniformă a pastei de lipit pe fiecare placă. Pentru producția de LED-uri, se ocupă de paste groase fără pete. Motoarele independente vă permit să reglați viteza de la 10 la 200 mm/sec și presiunea de până la 15 kg. Unghiuri precum 45° sau 60° se potrivesc diferitelor nevoi de șablon. Feedbackul în timp real echilibrează presiunea automată, astfel încât imprimările rămân consistente. Acest sistem reduce timpul de configurare și crește randamentul în liniile SMT aglomerate. ICT îl testează pentru repetabilitate maximă, făcându-l o alegere fiabilă pentru rulări de mare volum.
Sistemul de transport din această imprimantă cu pastă de lipit mută PCB-urile cu până la 1500 mm/sec cu control de oprire exact. Acceptă fluxul de la stânga la dreapta sau de la dreapta la stânga și puteți alege cleme laterale sau prindere cu vid. Transportorul cu bandă evită blocajele cu senzori anti-coliziune standard. Acest lucru vă menține linia să curgă fără timp de nefuncționare. Pentru plăci LED variate, se descurcă cu grosimi de la 0,4 la 6 mm, cu opțiuni de până la 15 mm. Direcțiile de intrare și ieșire sunt flexibile și se potrivesc cu orice aspect din fabrică. Motoarele asigură o viteză precisă, astfel încât plăcile se aliniază perfect pentru imprimare. ICT adaugă caracteristici de siguranță pentru a proteja piesele în timpul rulărilor de mare viteză. Această configurație se potrivește bine cu alte echipamente SMT, făcând întregul proces mai rapid și mai sigur.
Sistemul de viziune se potrivește vizualizărilor superioare și inferioare cu reglarea completă a luminii pentru toate tipurile de Mark. Funcționează pe plăci placate cu cositor, cupru sau FPC, cu inspecție 2D standard pentru verificări de pastă. Inspecția opțională cu șablon adaugă un control suplimentar al calității. Curățarea se separă de CCD pentru nicio interferență, folosind moduri umed, uscat sau vid. O evacuare specială trage puternic praful, iar spray-ul curăță uniform de sus în jos. Software-ul urmărește consumul de alcool și hârtie pentru a economisi consumabile. Acest lucru menține imprimanta cu pastă de lipit curată și gata, reducând deșeurile din liniile LED. Designul ICT asigură vederi clare chiar și în magazinele slabe, ajutând la identificarea defectelor din timp.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.

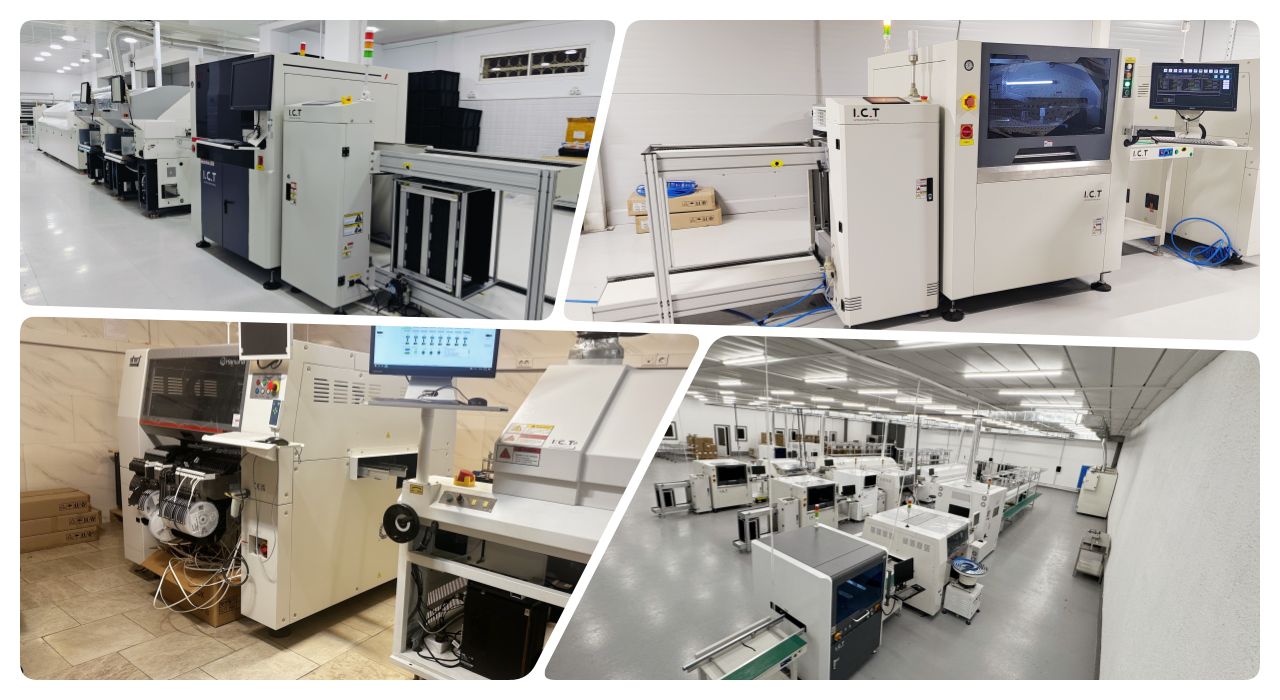

| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser /montator de etichete/imprimantă cu jet de cerneală |
| Video cu succesul clienților

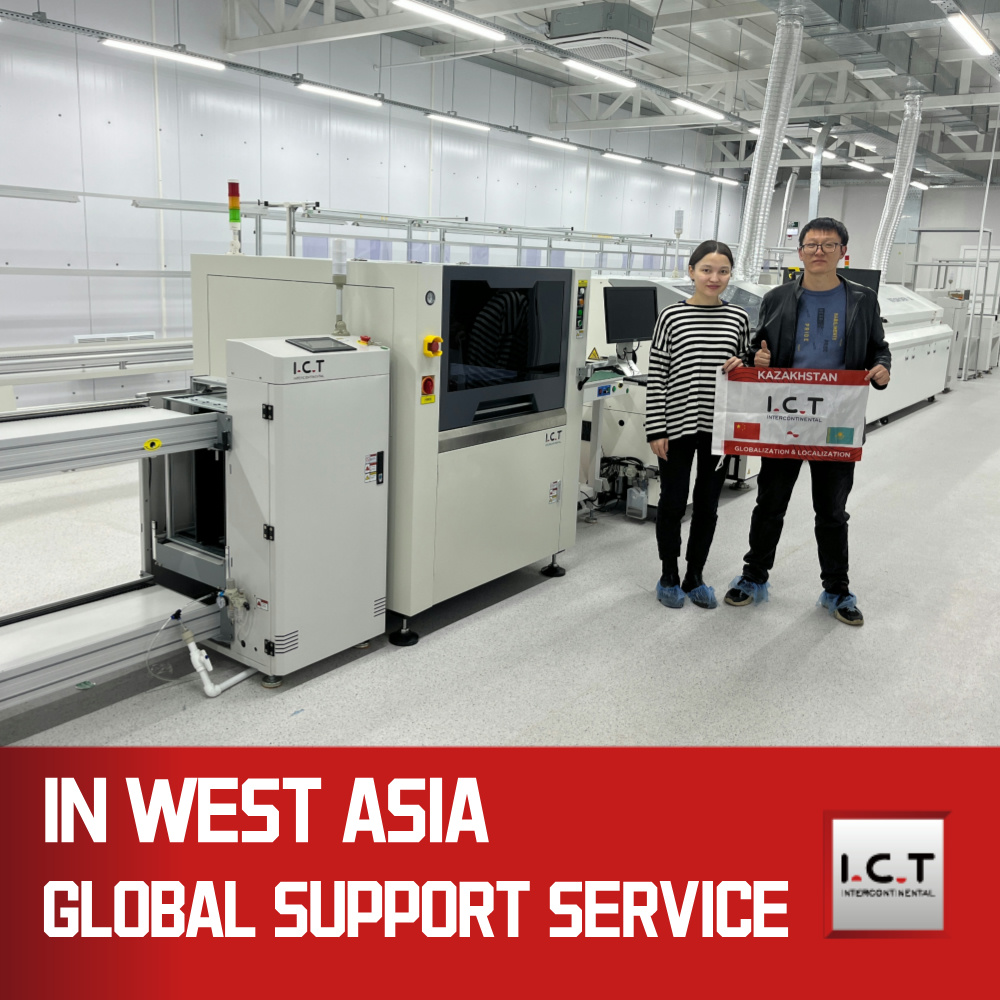

În iunie 2024, inginerii TIC au călătorit în Tadjikistan pentru a sprijini un client LED cu noile lor linii. Clientul a cumpărat două linii SMT, o linie DIP, o linie de acoperire, o linie de distribuire și o linie de asamblare a becurilor LED. Videoclipul arată echipa care descarcă echipamentul în siguranță, apoi asambla mașinile pas cu pas. Ei au instruit personalul cu privire la configurare, operare și ajustări pentru rulări fluide. În curând, liniile au produs becuri LED, benzi și panouri de înaltă calitate. Clipurile finale îl prezintă pe client care lăuda instalarea rapidă și câștigurile de ieșire. Acest serviciu le-a transformat fabrica într-un hub LED complet, dovedind că ajutorul ICT oferă rezultate reale în străinătate.
| Service și suport pentru instruire
ICT oferă servicii complete, de la instalare până la rulările zilnice, cu ingineri ca în Tadjikistan pentru remedieri la fața locului. Vă instruim echipa în ceea ce privește software-ul, siguranță și ajustări pentru a obține rezultate maxime. Ajutorul de la distanță prin video sau chat rezolvă problemele rapid, 24/7. Piesele se livrează rapid din depozitele globale și planificăm verificări anuale pentru a menține echipamentul la vârf. Pentru utilizatorii de imprimantă cu pastă de lipit, acoperim integrarea liniei și opțiunile personalizate, cum ar fi lipiciul automat. Scopul nostru: zero timpi de nefuncționare, astfel încât să vă concentrați pe realizarea. Cu peste 20 de ingineri și 8 filiale, ne adaptăm la locul dvs. din întreaga lume. Alăturați-vă celor peste 1600 de clienți care au încredere în sprijinul nostru simplu și deschis pentru creștere.
| Mărturii ale clienților
Clienții adoră imprimanta cu pastă de lipit de la ICT pentru viteza și remedierea simplă. „Inginerii din Tadjikistan au creat liniile noastre de LED-uri în câteva zile – profesioniști de top!”, spune un producător de LED-uri. Un alt observă: „Ambalarea a fost foarte sigură; echipamentul a sosit perfect, fără avarii.” La răspuns, „Problemă a apărut noaptea; echipa ta a rezolvat-o până dimineața – ne-a salvat tura!” Ei laudă printuri stabile: „Acuratețea de 0,01 mm înseamnă mai puține reluări, mai multe vânzări”. Aceste povești arată de ce fabricile ne aleg pentru servicii de încredere și prietenoase, care le dezvoltă afacerea.
| Certificari si standarde
ICT deține CE pentru siguranță, RoHS pentru materiale ecologice și ISO9001 pentru controlul calității. De asemenea, avem brevete pentru tehnologii cheie, cum ar fi echilibrul automat al presiunii. Acestea asigură că imprimanta noastră cu pastă de lipit respectă regulile globale pentru electronice. Testele stricte acoperă fiecare parte, de la motoare la software. Acest lucru creează încredere în produsele dvs. Clienții din 72 de țări se bazează pe echipamentul nostru certificat pentru rezultate curate și sigure. Actualizăm standardele anual pentru a rămâne în avans.
| Despre Compania și Fabrica TIC
ICT, fondată în 2012, este lider în soluții SMT cu 89 de angajați, inclusiv 20 de ingineri, pe un spațiu de 12000 m². Facem cercetare și dezvoltare, producem și testăm intern la fabrica Dongguan, deservind peste 1600 de clienți în 72 de țări. Creșterea a lovit rapid cu un fond de 30 de milioane de dolari și 8 sucursale. Verificările stricte, cum ar fi rapoartele CeTaQ, asigură o calitate superioară în sistemele ISO. De la planuri de cerere la melodii de linie, acoperim ansamblul PCBA, DIP și LED. Echipa noastră deschisă împărtășește câștiguri la nivel global, construind de la 0 la fabrici complete. Alegeți-ne pentru parteneri dovediți, fără griji în domeniul electronicii.
