ICT-1500
I.C.T
| Cantitate: | |
|---|---|

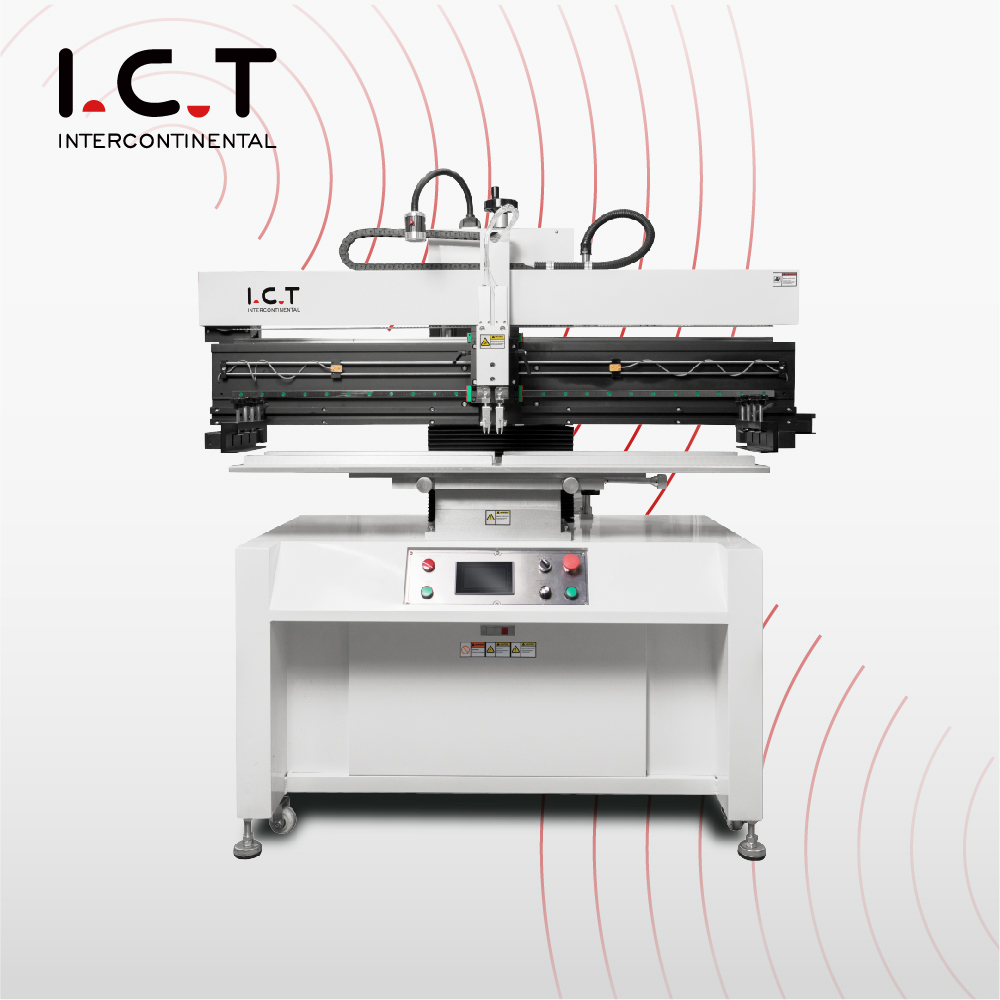

| Prezentare generală a imprimantelor LED PCB stencil
Imprimantele ICT LED PCB Stencil oferă performanțe de top pentru producția de LED-uri și electronice. Cu modele precum plăcile de manipulare ICT-9060 de până la 900x600mm, acestea se potrivesc nevoilor de PCB cu LED-uri lungi. Precizia mare de repetare de ± 0,01 mm asigură imprimări de calitate. Ciclul de 7 secunde mărește producția. Caracteristicile automate includ calibrarea PCB, controlul presiunii racletei și curățarea șablonului. Sistemul de vizualizare cu lumină coaxială identifică semnele de pe diferite PCB-uri. Transportul folosește curele și cleme pentru o curgere lină. Opțiuni precum alimentarea automată cu pastă de lipit și bucla închisă SPI sporesc eficiența. Imprimanta LED SMT complet automată integrează Industry 4.0 pentru producție inteligentă.
| Caracteristică
Obțineți o precizie de repetare de ±0,01 mm și o precizie de imprimare de 0,025 mm cu imprimantele LED PCB Stencil. Capul de imprimare suspendat folosește motoare pas cu pas pentru o presiune stabilă a racletei. Feedback-ul automat echilibrează presiunea în timp real. Aceasta formează forme perfecte de pastă de lipit. Potrivit pentru plăci cu pas fin și lungi cu iluminare LED. Reduce defectele și reprelucrarea.
Sistemul unic de curele previne blocarea PCB-ului. Motorul controlează viteza de până la 1500 mm/s. Clemele laterale și aspiratorul țin ferm placa. Sens liber intrare-ieșire. Asigură un contact neted cu șablonul. Ideale pentru imprimantele cu tip lung LED PCB în linii automate.
Modurile uscat, umed sau aspirat curăță automat șablonul. Sistemul de pulverizare folosește software pentru a controla alcoolul și hârtia. CCD separat și piesele de curățare asigură o pulverizare uniformă. Motorul puternic de evacuare îndepărtează reziduurile. Menține șablonul curat pentru printuri consistente în imprimanta SMT LED complet automată. Economisește timp și materiale.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser /montator de etichete/imprimantă cu jet de cerneală |
| Video cu succesul clienților
În 2025, inginerii TIC au vizitat o fabrică de iluminat cu LED-uri pentru instalare și instruire. Clientul avea nevoie de o linie SMT full-auto cu 13 mașini, cu o lungime totală de 29 de metri. Spațiul era de doar 21m x 5m. Am proiectat un aspect în formă de U, care se potrivește în 16 m x 2,7 m. După 2 zile de configurare și depanare, plus 6 zile de instruire și asistență, livrarea a reușit. Linia funcționează acum eficient cu imprimantele noastre LED PCB Stencil.
| Service și suport pentru instruire
ICT oferă instalare completă, instruire la fața locului și întreținere continuă. Inginerii oferă îndrumări practice pentru configurarea imprimantelor LED PCB Stencil. Diagnosticare la distanță prin integrarea MES. Răspuns rapid la probleme. Optimizare personalizată a procesului. Centrele globale de service asigură aprovizionarea rapidă cu piese. Instruirea acoperă operarea, curățarea și depanarea. Ajută clienții să stăpânească rapid imprimanta LED SMT complet automată.
| Recenziile clienților
Clienții îi laudă pe inginerii ICT pentru pregătirea de specialitate și rezolvarea rapidă a problemelor. Îi plac imprimantele fiabile cu LED PCB Stencil, cu timpi de nefuncționare minim. Ambalajul sigur protejează în timpul transportului. Răspunsurile rapide rezolvă problemele în câteva ore. Calitatea ridicată a imprimării crește randamentul. În general, mare valoare și sprijin.
| Certificari si standarde
ICT deține certificări CE, RoHS, ISO9001 și multiple brevete, cum ar fi sistemul de curățare a arcului și evitarea coliziunilor. Acestea asigură imprimante LED PCB Stencil sigure, ecologice și inovatoare. Testele stricte garantează fiabilitatea.
| Despre compania TIC și fabrica noastră
ICT are propria cercetare și dezvoltare și producție într-o unitate de 12.000 m², cu 89 de angajați, inclusiv 20 de ingineri. Creșterea rapidă deservește peste 1600 de clienți din 72 de țări. Sistemele stricte de inspecție și calitate controlează fiecare imprimante Long Board LED PCB Stencil. Soluții complete SMT de la planificare la optimizare.
