ICT-1500
I.C.T
| Cantitate: | |
|---|---|
| ICT-1500 PCB Stencil Printer Prezentare generală a mașinii
ICT-1500 PCB Stencil Printer Machine este o imprimantă automată de înaltă precizie concepută pentru fabricarea PCB-urilor, în special plăci lungi precum LED-urile și electronicele vehiculelor. Cu peste 25 de ani de experiență în industrie, ICT oferă soluții SMT complete, aliniindu-se cu sistemele Industry 4.0 și MES pentru o producție impecabilă. Această imprimantă automată pentru șabloane PCB oferă curățare automată a șablonului, calibrare PCB și presiune reglabilă a racletei pentru rezultate excelente. În 2021, am vândut peste 1900 de unități, ocupându-se pe locul 2 pe piața SMT. Construit cu componente importate de top, asigură durabilitate și rate scăzute de eșec. Interfața sa ușor de utilizat Windows 10 permite noi setări în mai puțin de 10 minute, făcându-l ideal pentru fabricile moderne.
| Caracteristică
ICT-1500 PCB Stencil Printer Machine oferă poziționare repetată de ±0,015 mm și precizie de imprimare de 0,03 mm. Această precizie reduce erorile pe PCB-urile lungi, asigurând aplicarea consecventă a pastei de lipit. Sistemul de viziune folosește lumini inelare uniforme pentru a detecta diferite semne, susținând placarea cu staniu și cupru. Cu piese fiabile, cum ar fi șuruburi cu bile KURODA, menține stabilitatea pentru imprimarea cu pastă de lipit SMT pe plăci LED sau pentru vehicule. Această caracteristică ajută fabricile să obțină o producție de înaltă calitate cu mai puține reprelucrari, îmbunătățind productivitatea generală.
Această mașină de imprimantă smt include un sistem automat de calibrare PCB pentru o aliniere rapidă și precisă. Legătura cu trei axe, acționată de un motor direct, reglează rapid plăcile lungi, asigurând un contact neted al șablonului. Este perfect pentru PCB-uri subțiri sau deformate, reducând efortul manual. Fiind o mașină de imprimat PCB complet automată, crește eficiența în producția de LED-uri și electronice, oferind o bază stabilă pentru rulări de volum mare cu ajustări minime.
ICT-1500 dispune de un sistem unic de curățare cu opțiuni uscate, umede și manuale. CCD separat și piesele de curățare asigură îndepărtarea eficientă a pastei, în timp ce software-ul controlează utilizarea alcoolului și a hârtiei pentru a economisi costuri. Designul spray-ului de sus în jos curăță uniform, susținut de un motor puternic de evacuare. Acest lucru îl face o alegere excelentă pentru imprimarea pastei de lipit SMT, menținând calitatea pe plăci lungi și reducând timpul de nefuncționare în liniile automate.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser /montator de etichete/imprimantă cu jet de cerneală |
| Video cu succesul clienților

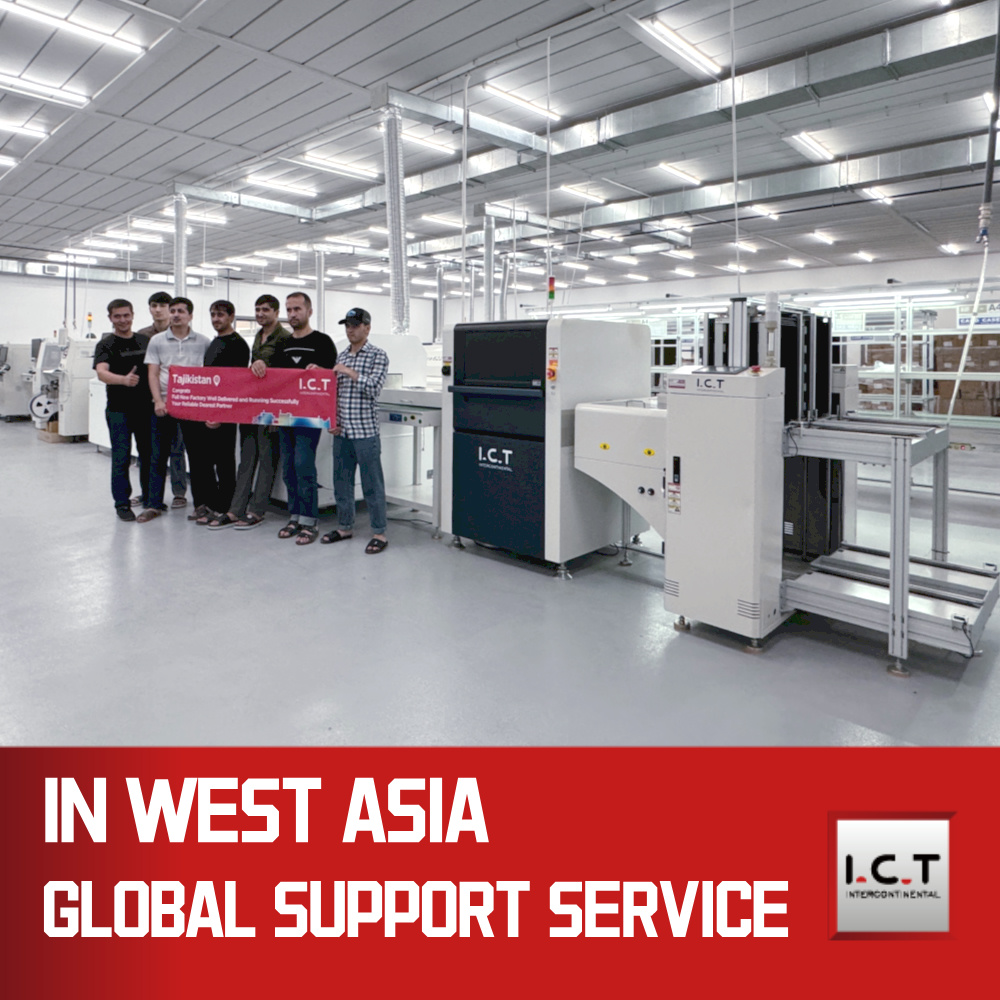

În 2025, inginerii TIC au călătorit la o fabrică de iluminat cu LED-uri din Asia pentru instalare și instruire. Clientul avea nevoie de o linie SMT de 29 de metri cu 13 utilaje, dar avea un spațiu de 21 m x 5 m. Am proiectat un aspect în formă de U, potrivindu-l în 16 m x 2,7 m. După două zile de configurare și depanare, plus șase zile de instruire și asistență, proiectul a fost finalizat cu succes. Acest lucru a demonstrat capacitatea noastră de a adapta soluțiile PCB Stencil Printer Machine la nevoi specifice.
| Service și suport pentru instruire
ICT oferă servicii complete și instruire pentru mașina de imprimantă PCB Stencil. Echipa noastră oferă instalare la fața locului, întreținere și asistență tehnică rapidă. Instruirea acoperă operarea, depanarea și optimizarea proceselor, adaptate configurației dvs. Cu peste 25 de ani de experiență, oferim răspunsuri rapide la probleme, minimizând timpul de nefuncționare și asigurând că producția dumneavoastră funcționează fără probleme, cu încredere.
| Recenziile clienților

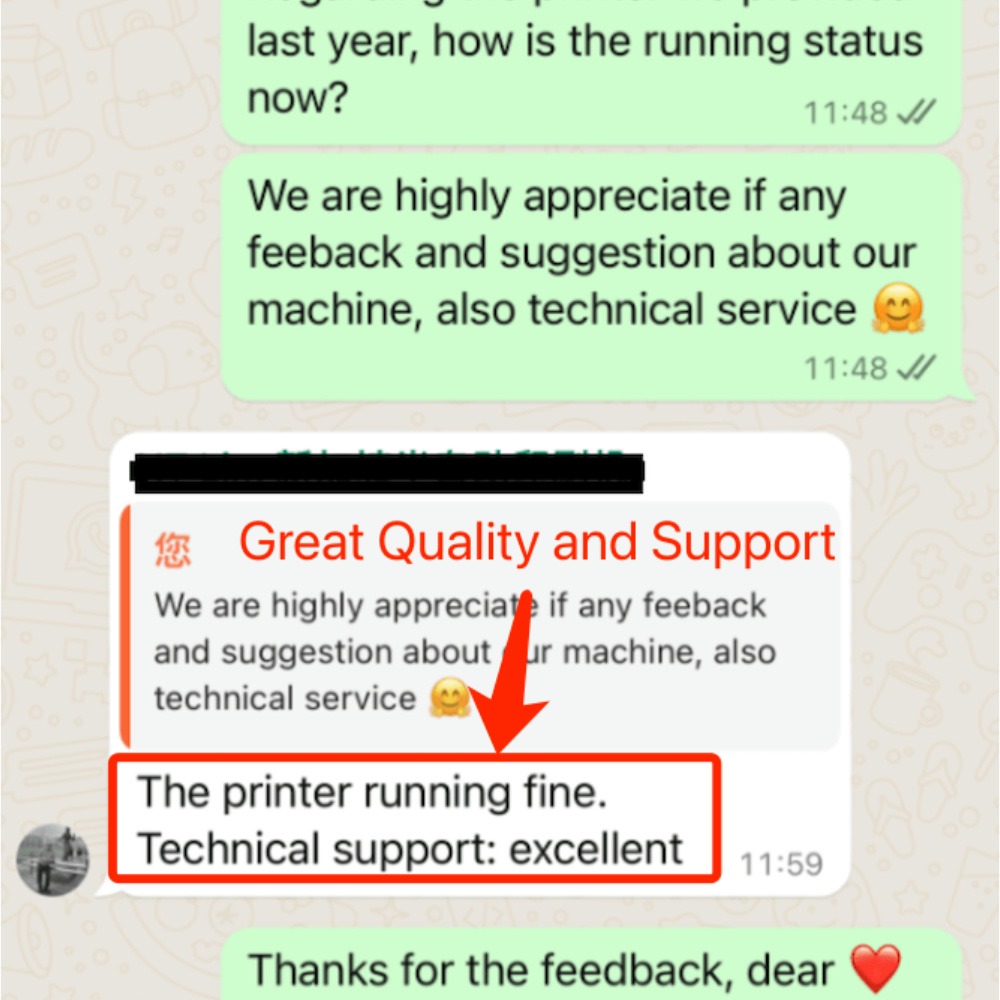

Clienții apreciază asistența calificată și prietenoasă a inginerilor noștri în timpul instalării. Ei admiră mașina de imprimantă PCB Stencil pentru precizia și fiabilitatea sa. Ambalajul nostru sigur și livrarea la timp primesc note mari și mulți apreciază soluționarea rapidă a problemelor, menținând producția pe drumul cel bun și câștigând încredere.
| Certificari si standarde
ICT deține certificări CE, RoHS și ISO9001, asigurându-se că mașina de imprimantă PCB Stencil îndeplinește standardele globale. De asemenea, avem brevete pentru inovații precum sistemele de curățare și transport. Aceste acreditări garantează echipamente sigure și de înaltă calitate, oferind clienților siguranță în fiecare proiect.
| Despre compania TIC și fabrica noastră

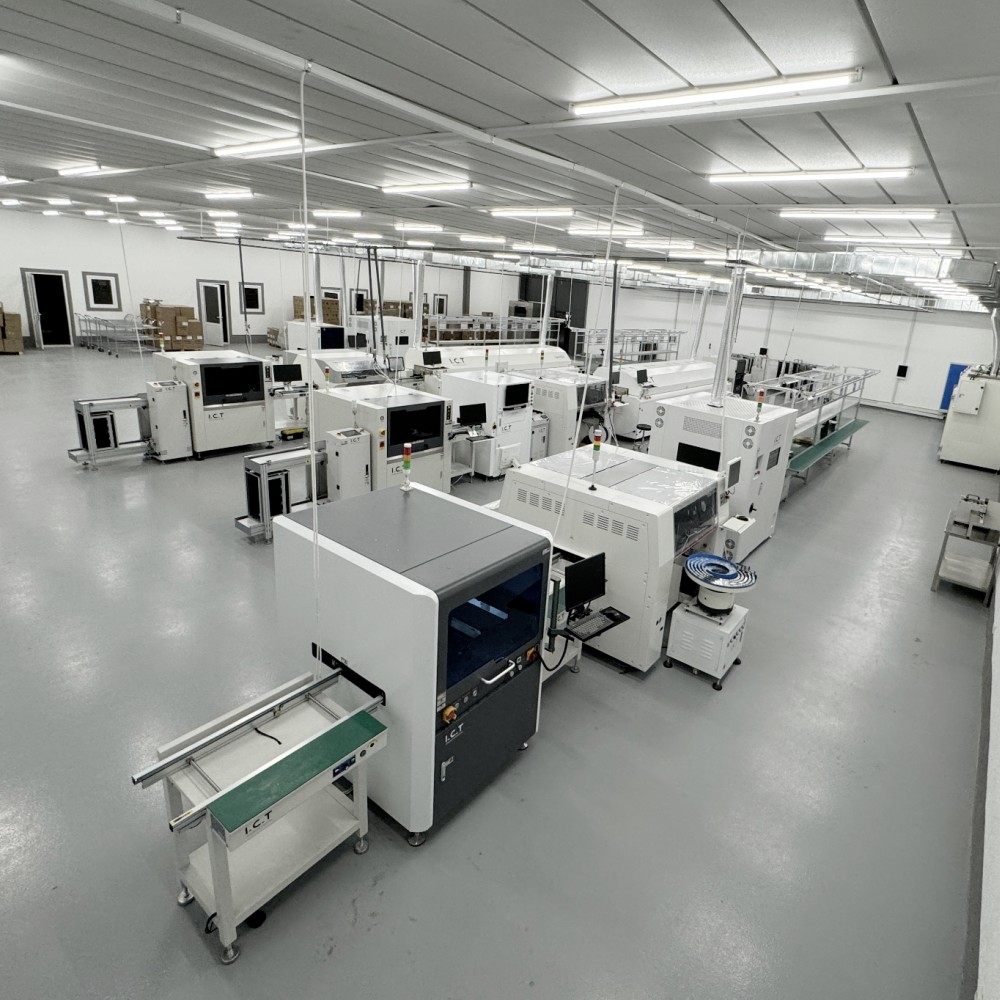

ICT este un furnizor de top de soluții electronice cu cercetare, dezvoltare și producție interne. Angajăm 89 de angajați într-o unitate de 12.000 m², în creștere rapidă cu un fond de 30 milioane USD. Deservind peste 1600 de clienți din 72 de țări, fabrica noastră folosește teste stricte și controale de calitate. Acest lucru acceptă livrarea globală de produse avansate, cum ar fi ICT-1500 PCB Stencil Printer Machine.
