T650
I.C.T
SMT PCBA Conformal Coating Machine
| Cantitate: | |
|---|---|
| Mașină de acoperire conformă ICT SMT PCBA
Mașina de acoperire conformă ICT este noul etalon pentru acoperirea PCBA simplă și eficientă. Crearea ușoară a programelor, setările de schimbare rapidă a liniilor aduc cele mai bune rezultate în toate direcțiile. Satisfacerea diverselor nevoi. Mașină de acoperire conformă PCB utilizată pe scară largă în puterea de antrenare, control industrial, LED, electronică auto, comunicații, instrumente, electronice de larg consum, aparate electronice, militare, domenii medicale. Programarea poate edita orice traiectorie de pulverizare, interfața principală afișează calea de pulverizare. Pista de alergare poate fi oglindită, aranjată, copiată — pentru mai multe plăci, editarea unei piese este rapidă și convenabilă. Numărați și afișați automat datele de producție, producția, timpul de lucru pentru un singur produs. Mașina de acoperire conformă SMT PCBA asigură o protecție precisă.
| Caracteristică

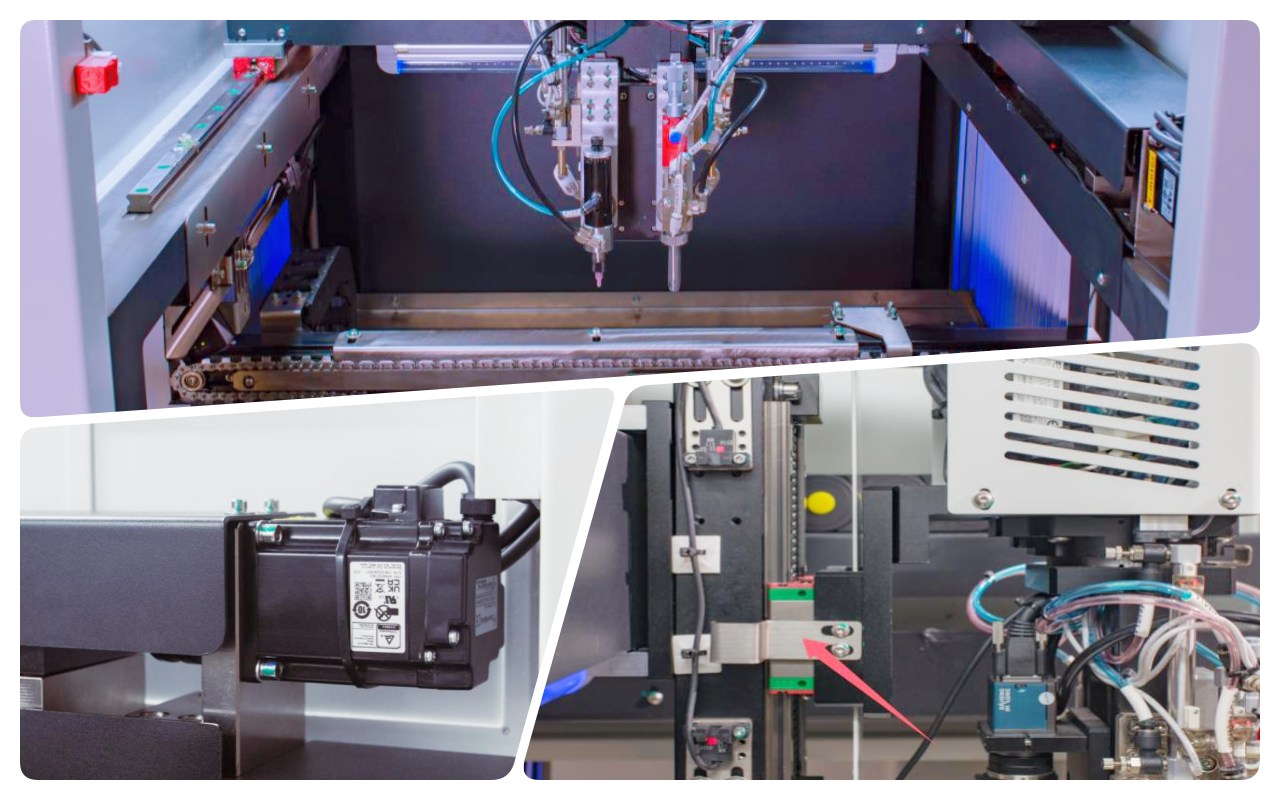

Sistem de transmisie
Transmisia mașinii de acoperire conformă SMT PCBA utilizează o platformă de înaltă rezistență care asigură stabilitatea mașinii. Mișcarea puterii servomotoarelor și driverelor importate. Designul servomotor + șină de glisare asigură repetabilitate și precizie X/Y/Z. Capacul unic de praf menține tija șurubului și șina de glisare curate, reducând complexitatea întreținerii. Lanțul de rezervor foarte flexibil face ca fiecare conductă, linie să fie îngrijită și frumoasă. Mașina de acoperire conformă PCB reduce timpul de nefuncționare, acceptă funcționarea continuă, reduce costurile cu 15%. Perfect pentru mediile de producție solicitante care necesită o acoperire de precizie

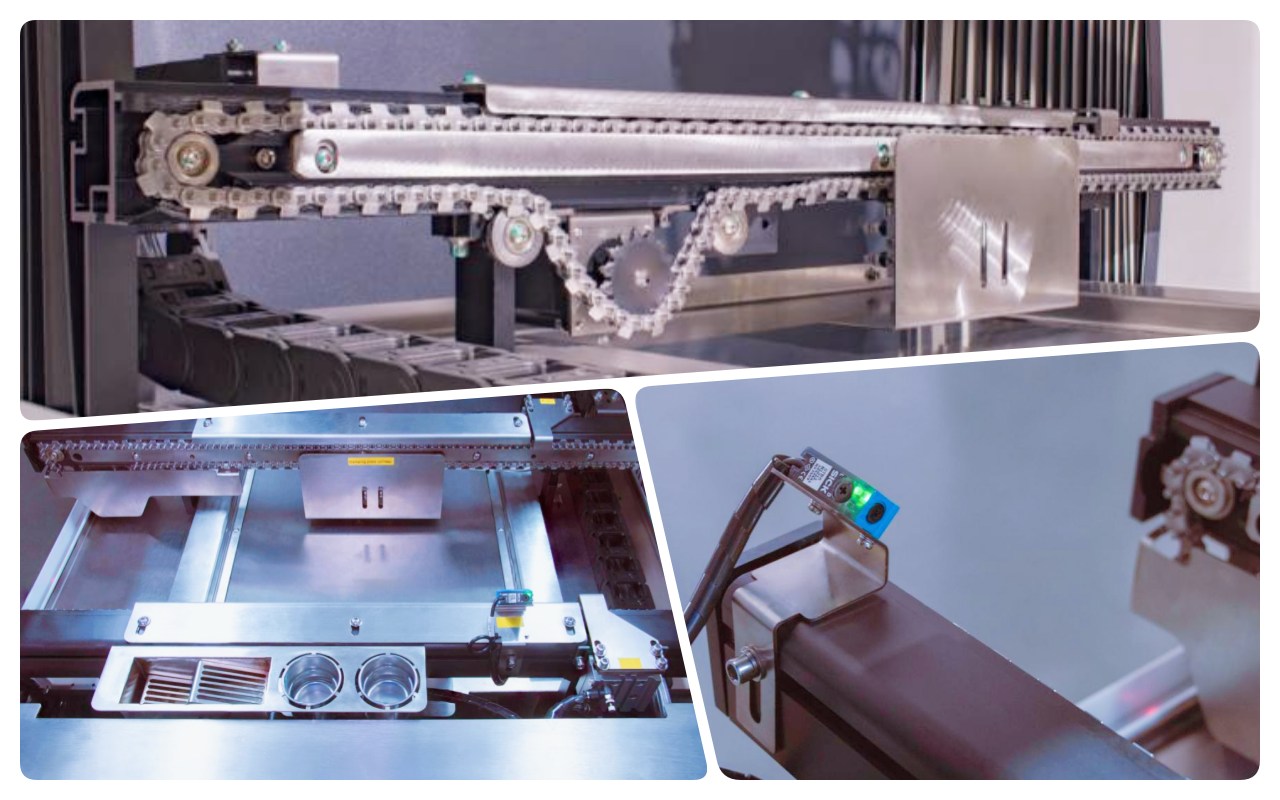

Sistem de transport
Transportul mașinii de acoperire conformă SMT PCBA prezintă un sistem unic de transport cu lanț care împiedică blocarea PCB-ului. Motorul controlează viteza și se oprește cu precizie. Prinderea cilindrului asigură că PCB-ul nu se va deplasa în timpul funcționării. Lățimea șinei de ghidare se ajustează semi-automat, permițând intrarea/ieșirea liberă a PCB-ului. Șina proiectată cu lanțuri și profile poate suporta PCB grele fără deformare. Mașina de acoperire conformă PCB mărește debitul cu 25%, reduce semnificativ defectele. Integrare perfectă cu încărcătoare/descărcătoare. Ajustări fără scule pentru producție cu amestec ridicat.

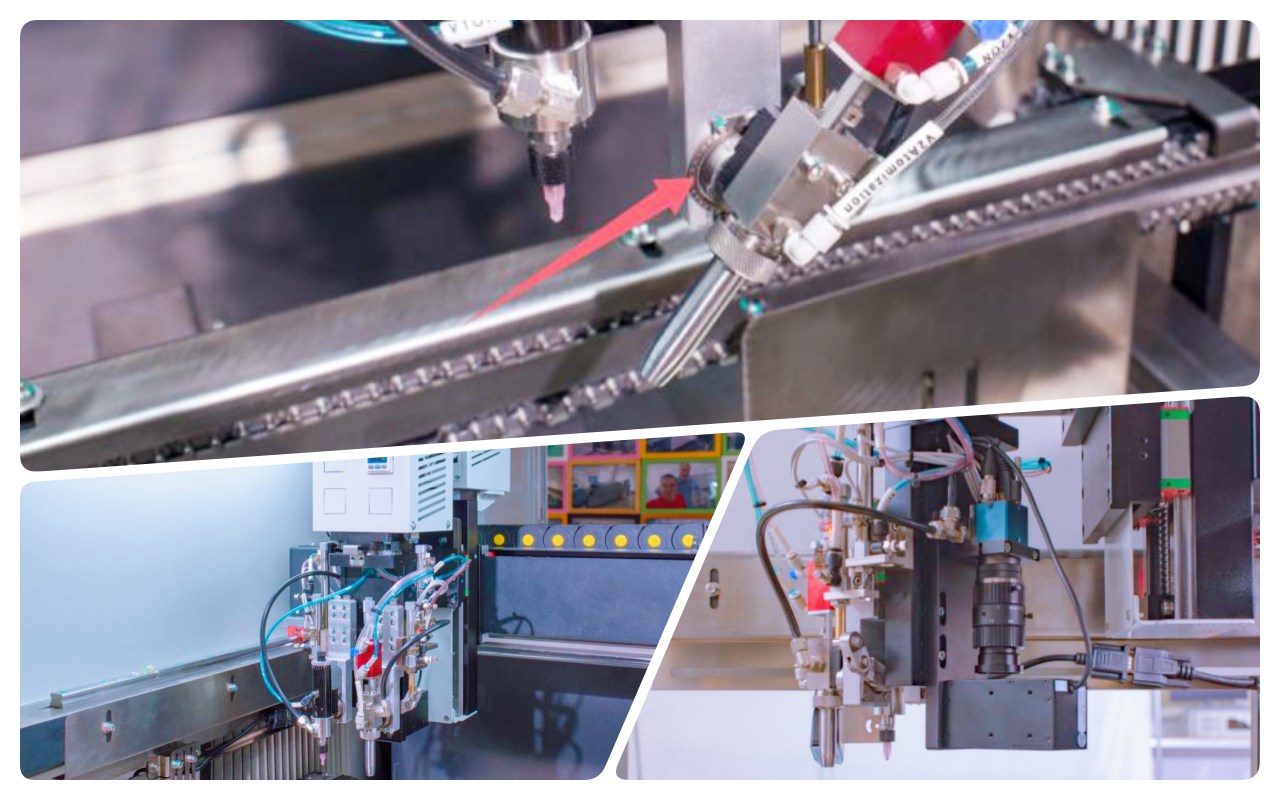

Sistem de acoperire
Controlul mașinii de acoperire conformă SMT PCBA adoptă un aspect rezonabil, etichetare standardizată pentru o inspecție/întreținere ușoară. Componentele de control servo de înaltă precizie asigură o funcționare stabilă. Designul de disipare a căldurii folosește răcirea prin convecție a aerului. Modul PC+placă de control îmbunătățește foarte mult stabilitatea. Monitorizarea în timp real a mașinii de acoperire conformă PCB integrează sistemele MES. Rata de eroare sub 0,5%, depanarea de la distanță economisește timp. Coordonare perfectă între supape și mișcări pentru protecție IP67. Economie de energie 20%.
Sistem de control
Sistem de operator al mașinii de acoperire conformă SMT PCBA: program nou <10 minute, schimbare peste <2 minute, Windows 10. Software ușor de utilizat cu funcție de predare/navigare. Calea de lucru a afișajului în timp real, operare simplă intuitivă. Viziune CCD opțional. Platformă de operare reglabilă adaptând diferiți operatori în mod flexibil. Mașina de acoperire conformă PCB reduce antrenamentul la o singură tură. Suport în mai multe limbi, tutoriale video. Interfața cu ecran tactil minimizează complet erorile.

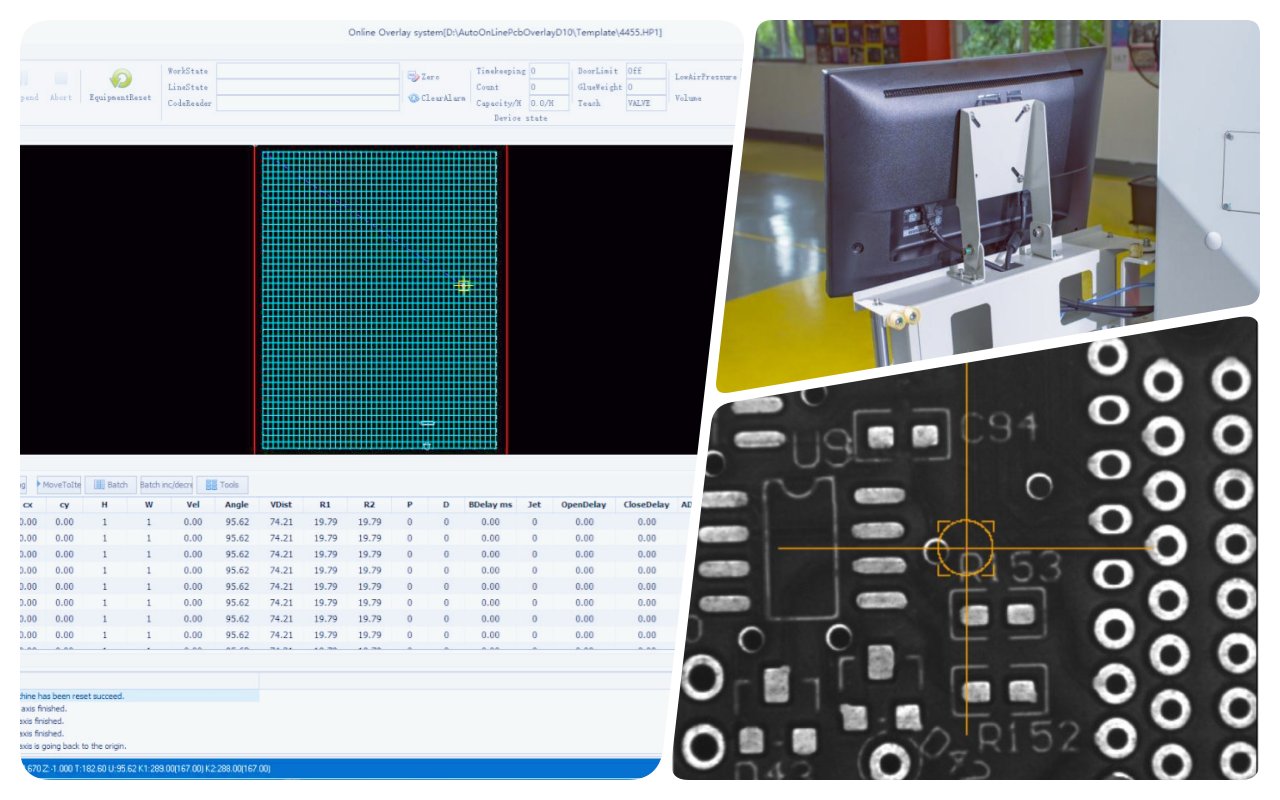

Sistem operator
Caracteristici generale ale mașinii de acoperire conformă SMT PCBA: Regulator de presiune a aerului de precizie importat cu manometru digital. Panoul de operare umanizat îmbunătățește eficiența operatorului. Benzile rezistente la uzură din oțel inoxidabil întărite șin transportoare prelungesc durata de viață. Transmisia cu centură sincronă cu reglarea lățimii șinei asigură un transport precis pe șine. Portalul independent din oțel pur asigură stabilitatea mașinii. Perdelele de aer la intrare/ieșire previn scurgerile de gaz, îmbunătățind mediul în atelier. Mașină de acoperire conformă PCB soluție perfectă de acoperire de precizie.

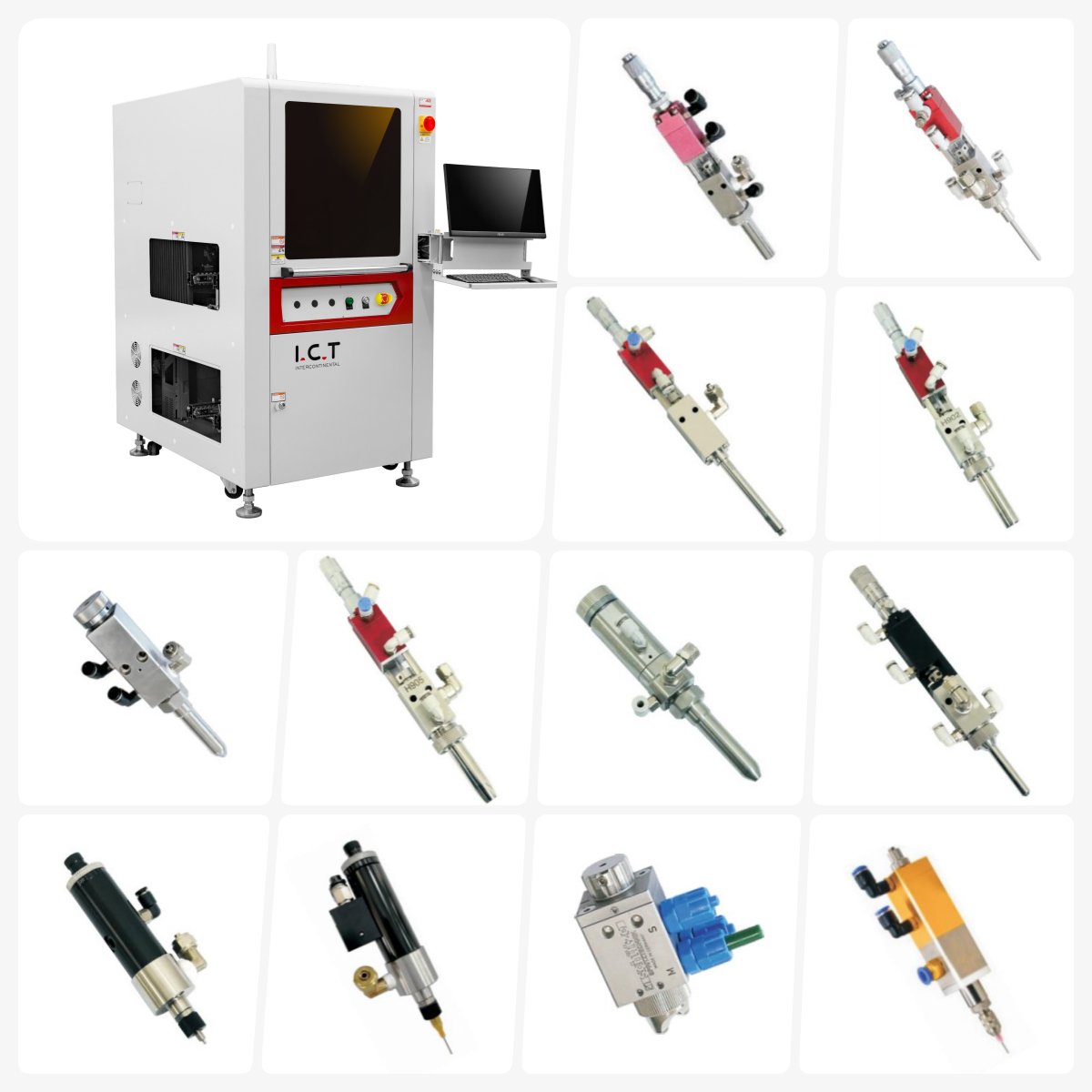

Sistem avansat de acoperire cu două supape
Sistemul de acoperire cu dublă supapă de design potrivit scenariilor complexe PCBA. Design modular înlocuire rapidă diferite corpuri de supapă. H-808 pulverizare de precizie puncte fine (<50μm) piese LED. H-818 ventilator lat 200 mm placi auto. H-828 module de putere cu debit mare de 10 ml/min. Rotire opțională la 360° axa U, înclinarea la 45° ajunge la umbre. Mașină de acoperire conformă PCB lampa UV verificare în timp real, precizie CCD ±0,05 mm. Reducerea deșeurilor 20-30%. Protecție IP67 garantată.
| Caietul de sarcini
| Mașini selective de acoperire conformală | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Numărul de supape | 2 (supapă de atomizare 1 cap, supapă de precizie 1 cap) | 2 (supapă de atomizare 1 cap, supapă de precizie 1 cap) | 2 (vala de atomizare 2 cap) | 4 (supapă de atomizare 2 cap, supapă de precizie 2 cap) |
| Metoda de control | PC + card de control al mișcării | |||
| Numărul de fusuri | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Dimensiunea PCB | 50*50 ~ 450*460mm | |||
| Acționare axului | Servomotor importat + modul șurub cu bile | |||
| Curățarea automată a supapelor | cu rezervor de presiune 5L | |||
| Alimentare electrică | AC 220V±10%, 50/60HZ, 2.2KW | |||
| Dimensiune | L910*W1600*H1700MM | |||
| Greutate netă | 1000KG | |||

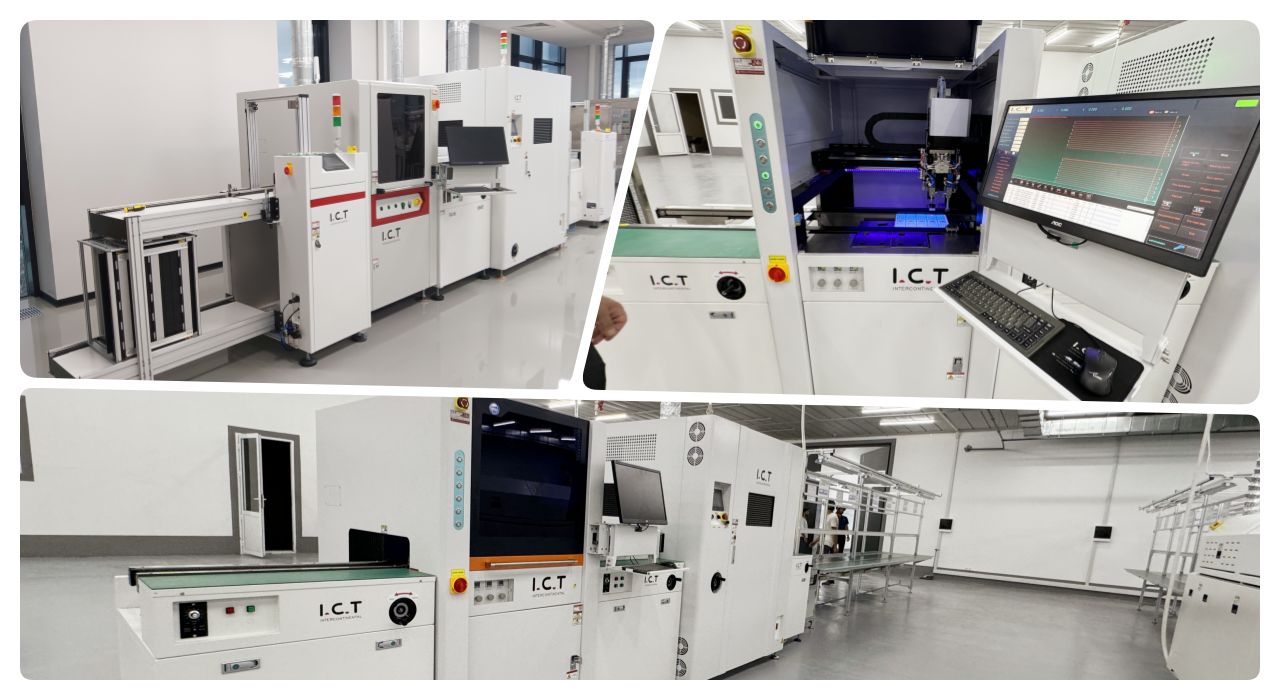

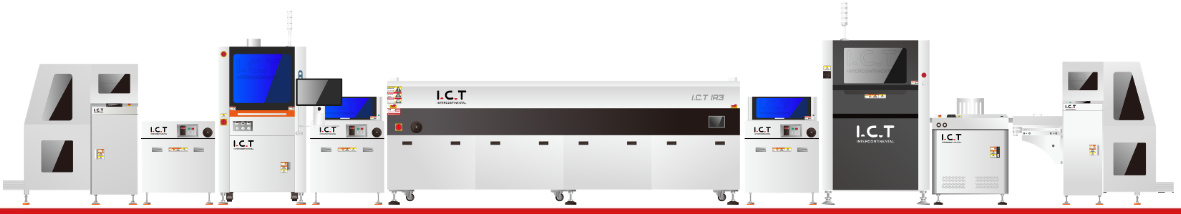

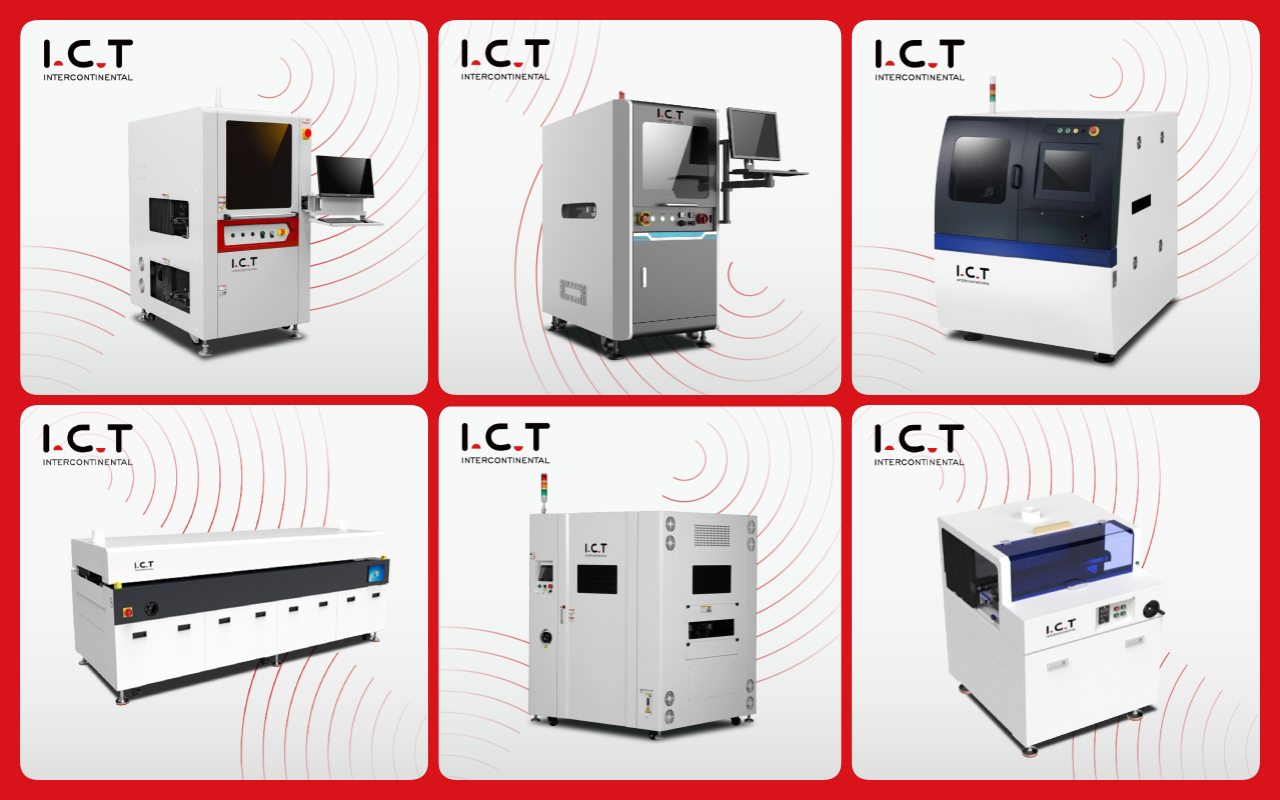

| de acoperire Lista echipamentelor liniei

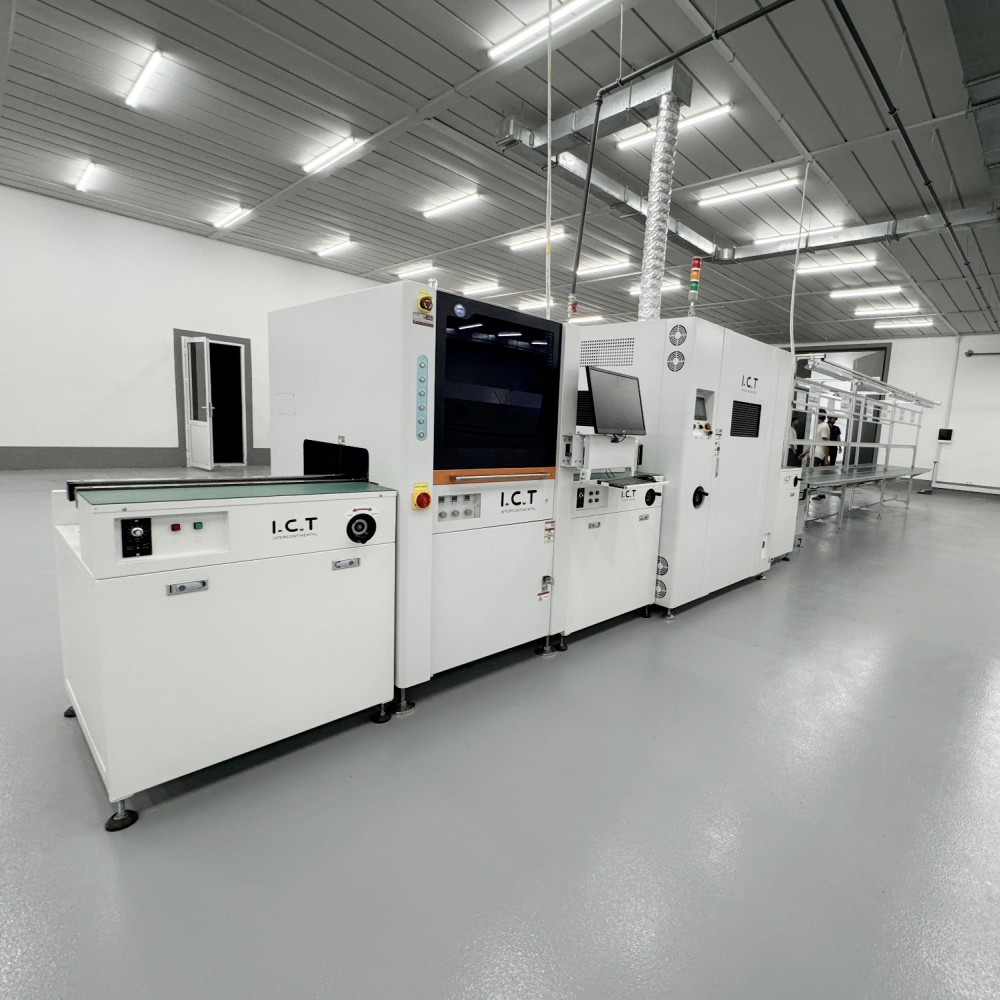

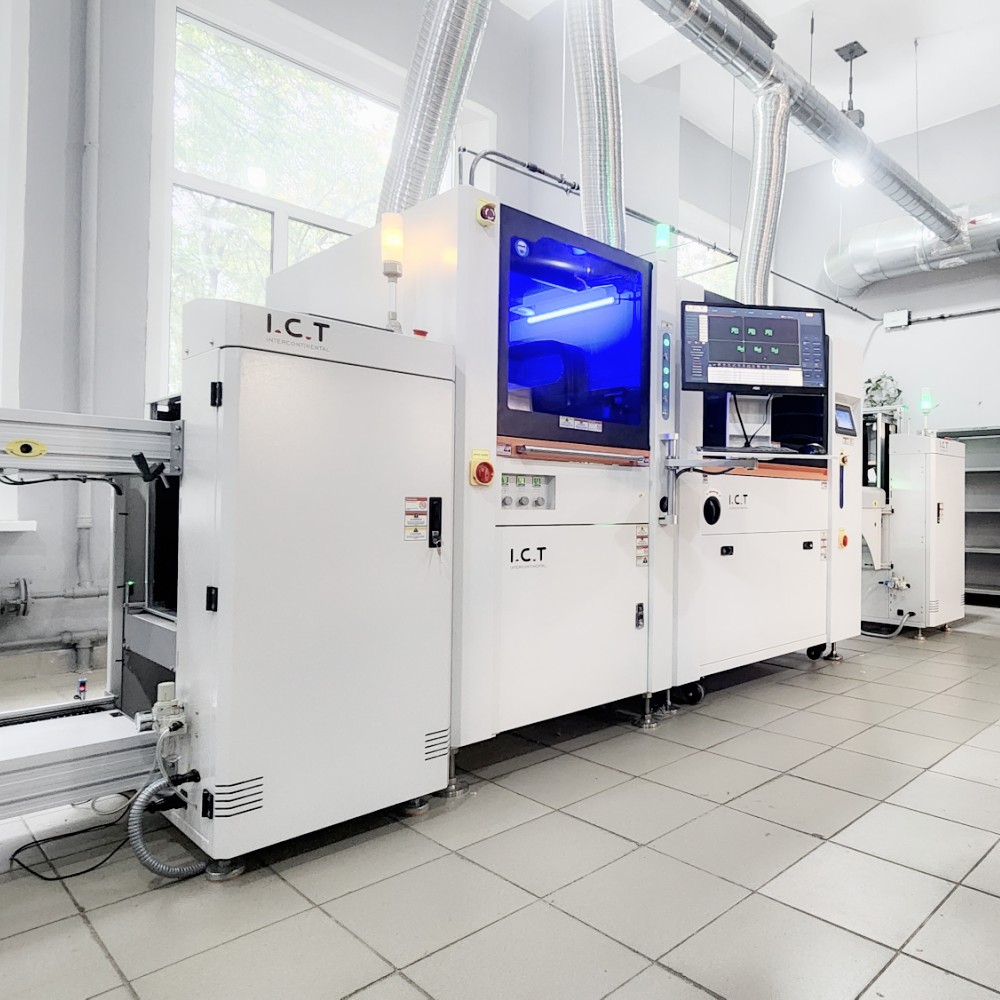

Linia noastră de acoperire PCBA oferă instrumente avansate pentru protecția eficientă și precisă a plăcilor de circuite. Linia de acoperire complet automatizată include o mașină de acoperire selectivă pentru aplicare precisă, un cuptor de întărire pentru finisaje durabile, AOI pentru verificări de calitate, un lift și flipper pentru o manipulare lină și un sistem de transport pentru producție fără sudură.
Această linie de acoperire PCBA de înaltă calitate asigură o funcționare stabilă, o acoperire fiabilă rezistentă la praf, la apă și la explozie, răspunzând nevoilor diverselor industrie. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile de acoperire de protecție.
| Nume produs | Scop în linia de acoperire PCBA |
|---|---|
Aplică învelișuri de protecție precise plăcilor de circuite pentru protecție împotriva prafului, la apă și la explozie. | |
Întărește acoperirile cu lumină IR sau UV, asigurând o protecție durabilă și puternică. | |
Transportează plăcile de circuite fără probleme prin linia de acoperire pentru o procesare eficientă. | |
Furnizează și stochează PCB pentru linia de producție, asigurând intrare și ieșire fluide. | |
| Acoperire conformă AOI | Inspectează calitatea acoperirii și detectează defectele pentru a asigura standarde înalte. |
| Video cu succesul clienților
Videoclipul arată călătoria inginerului TIC în Europa care oferă suport tehnic pentru mașina de acoperire conformă SMT PCBA. Clientul este specializat în fabricarea de electronice pentru automobile, tablouri de bord auto. Linie completă de acoperire PCBA: încărcător PCB, mașină de acoperire conformă SMT PCBA, cuptor de întărire UV, descărcare PCB. Plus lipire selectivă prin val, sistem AOI. Inginerul se ocupă de instalarea/depanarea echipamentelor asigurând o funcționare optimă. Instruirea cuprinzătoare a mașinii de acoperire conformă PCB acoperă operarea, întreținerea, depanarea. Asistența de probă de producție rezolvă problemele obținând rapid rezultate de înaltă calitate. Demonstrează fiabilitatea acoperirii auto cu precizie.
| Servicii si Training
ICT oferă servicii complete de instalare, punere în funcțiune și întreținere a mașinii de acoperire conformă SMT PCBA. Inginerii cu experiență oferă instruire practică: programare, operare, curățare, depanare — la fața locului sau la distanță. Asistența 24/7 răspunde în câteva ore folosind diagnosticarea AR. Piese de schimb globale <48h livrare. Auditurile de optimizare a procesului mașinii de acoperire conformă PCB maximizează eficiența. Pregătirea anuală de perfecţionare menţine operatorii certificaţi. Actualizări de compatibilitate materiale disponibile. Abordarea cu risc zero garantează <1% timp de nefuncționare, rentabilitate maximă a investiției. De încredere în întreaga lume 72 de țări.
| Ce spun clienții
Clienții europeni din domeniul auto laudă expertiza inginerilor de mașini de acoperire conformă SMT PCBA, rezoluțiile rapide la fața locului. Tablourile de bord cu acoperire uniformă fără bule realizează un randament de 99,9%. Ambalajul robust al mașinii de acoperire conformă PCB supraviețuiește perfect transportului internațional. Asistența răspunde <12 ore prevenind întârzierile de producție. Supapele modulare reduc schimbarea cu 80%, măresc dramatic debitul. „Cea mai bună investiție de acoperire conformă vreodată — complet de încredere”, spune producătorul tabloului de bord. Extinde dramatic durata de viață a PCBA în mediile dure.
| Certificari si standarde
Mașina de acoperire a certificat CE de siguranță, mediu RoHS, management al calității ISO9001. Supape modulare cu patente multiple, tehnologie de optimizare a traseului. Fiecare unitate de testare de 72 de ore de ardere, validare de precizie, verificări de compatibilitate a materialelor. Conform IPC-A-610, coduri QR de trasabilitate completă. Auditurile de la terți confirmă rata defectelor <0,1%. Mașina de acoperire conformă PCB garantează o funcționare durabilă și sigură în sectoarele auto, medical și militar din întreaga lume.
| Despre Compania și Fabrica TIC
ICT deține facilități de cercetare și dezvoltare/producție de 12.000 m² din 2012. 89 de angajați profesioniști, inclusiv 20 de ingineri, capital social de 30 milioane USD, 8 filiale la nivel mondial. Deservește peste 1.600 de clienți din 72 de țări soluții complete SMT. Mașină de acoperire conformă SMT PCBA sisteme stricte de calitate ISO, inspecție 100%, asamblare cameră curată. Acoperă procesele de semiconductor, PCBA, SMT, DIP, acoperire, robot, asamblare. Globalizarea + localizarea creează o platformă cu valori încrucișate. Mașină de acoperire conformă PCB 98% timp de funcționare garantat.
