ICT-SS550
I.C.T
| Cantitate: | |
|---|---|

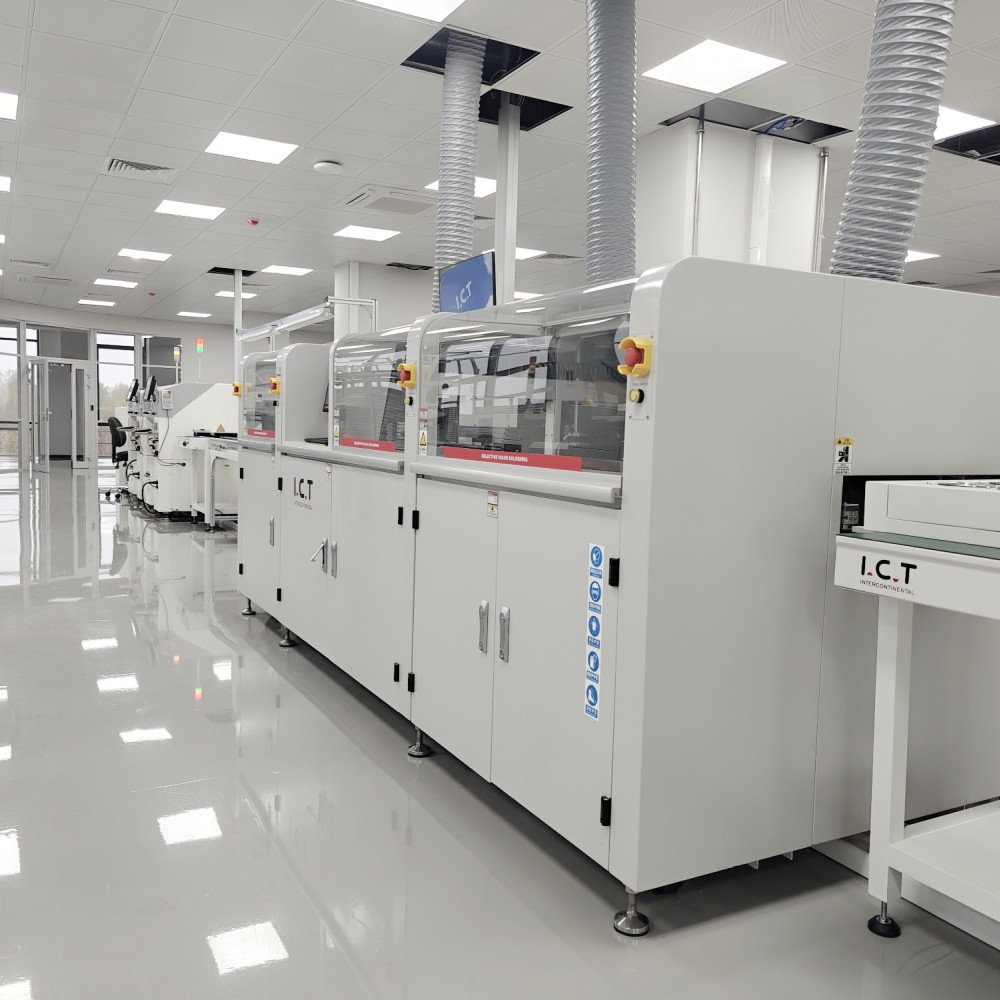

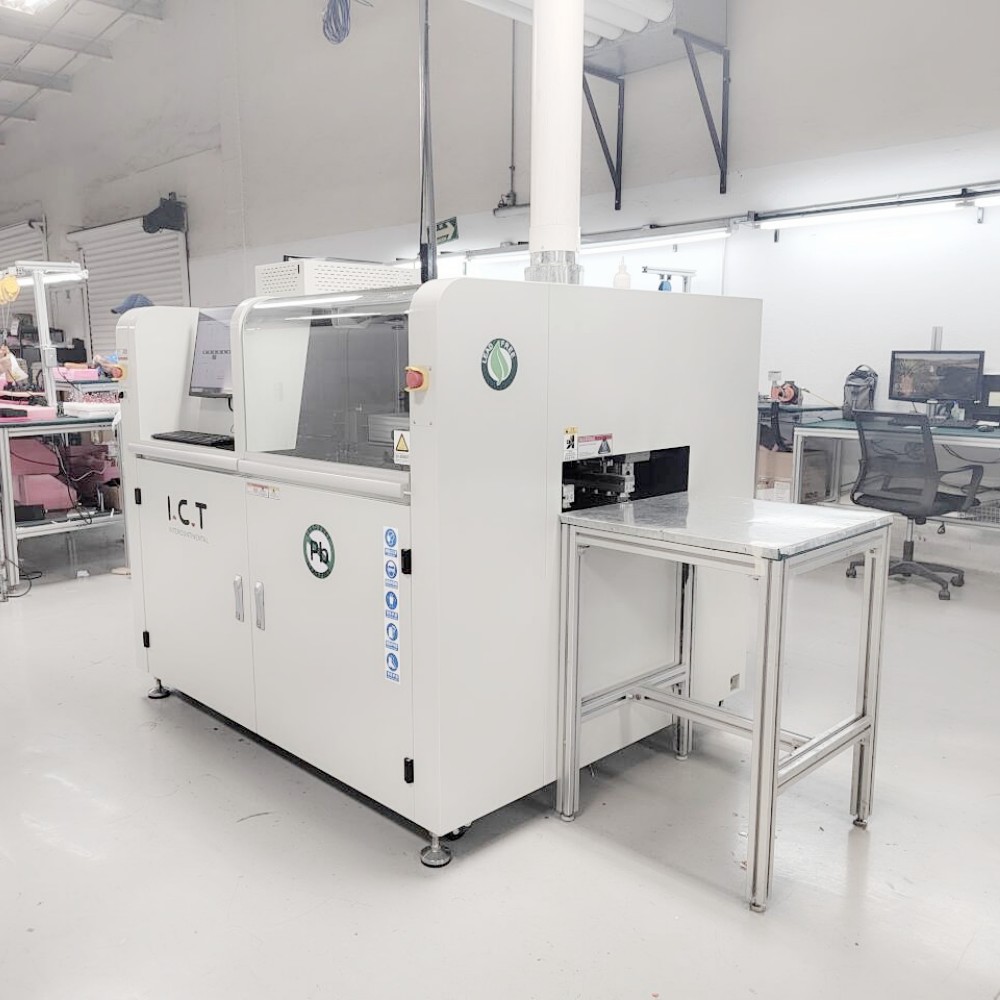

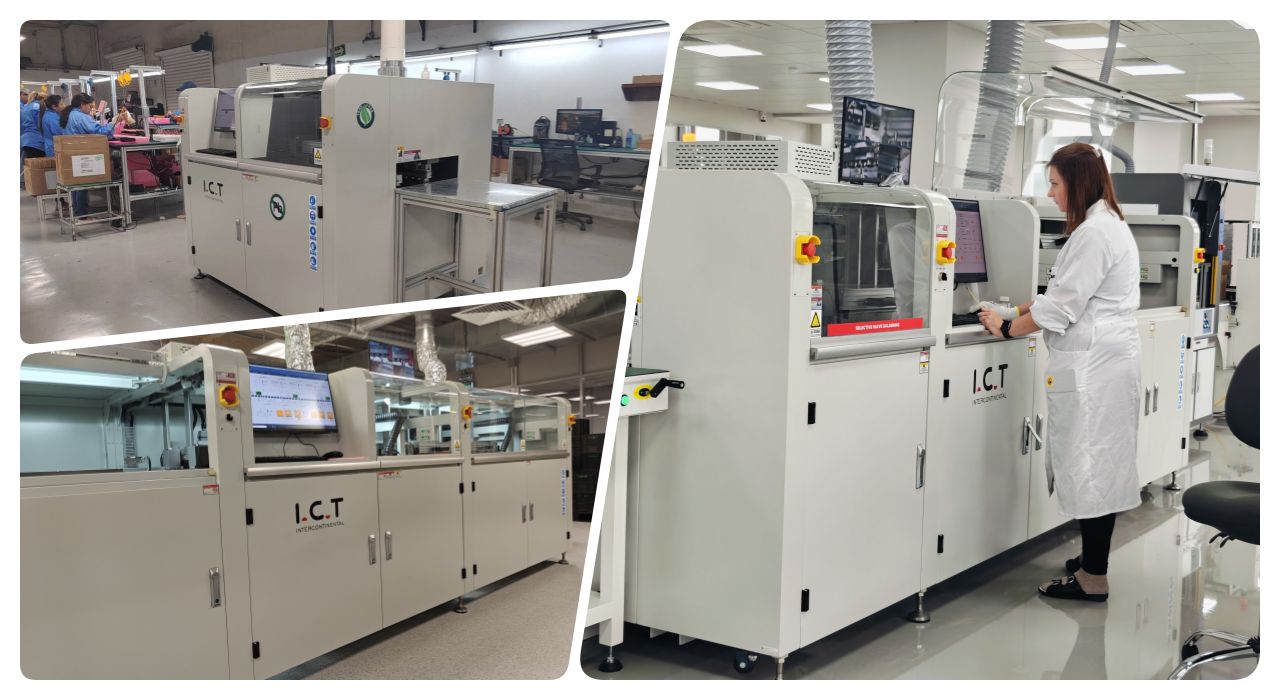

| Mașină de lipire a undelor selective on-line
Mașina de lipit cu undă selectivă, dezvoltată și asamblată de ICT în China, este un dispozitiv de înaltă performanță conceput pentru procese de lipire flexibile, de mare volum. Are un design unic în care PCB-ul rămâne fix în timp ce platforma de pulverizare și lipire se mișcă, asigurând o sudură eficientă și stabilă.
Aparatul este controlat complet de PC, permițând utilizatorilor să seteze și să salveze parametri cum ar fi traseele de mișcare, temperatura de lipire și tipul de flux, asigurând o trasabilitate excelentă și o calitate repetabilă. Transportul online modular SMEMA acceptă diverse configurații de linii de producție. Cu calibrarea automată a înălțimii undei și poziționarea marcajului CCD, menține o precizie ridicată. ICT, cu peste 25 de ani de experiență, oferă soluții fiabile pentru peste 1600 de clienți din 72 de țări, făcând din această mașină o alegere de încredere pentru fabricarea de PCB și electronice auto.
| Lista echipamentelor liniei DIP

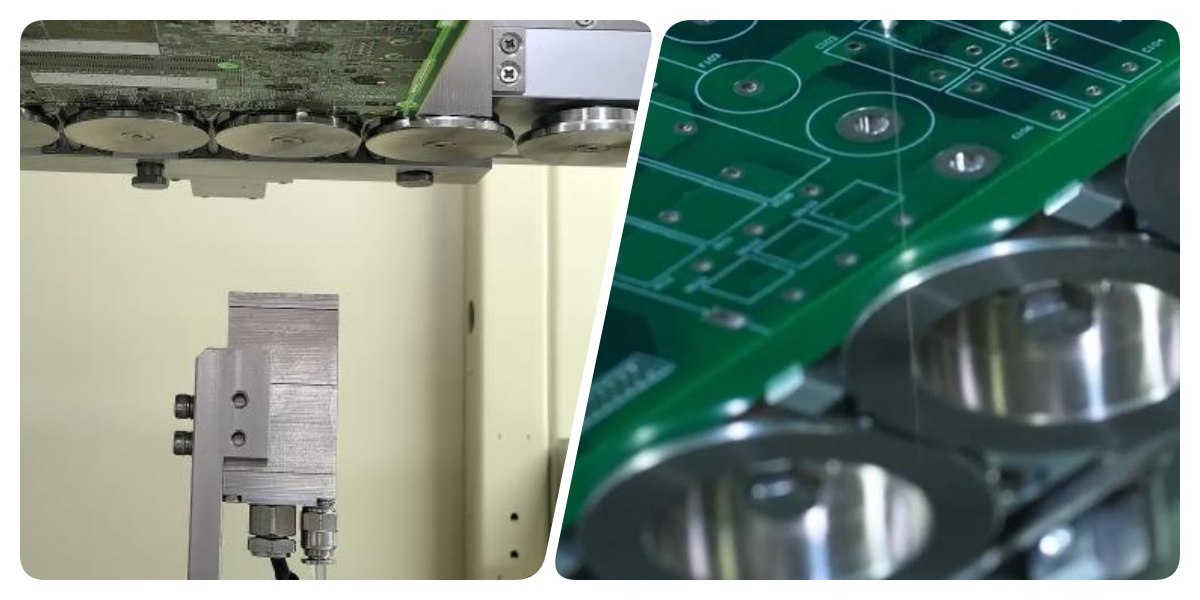

Mașina de lipit cu undă selectivă are un sistem de flux de ultimă oră pentru aplicare precisă. Utilizează o supapă de injecție cu impulsuri de înaltă frecvență pentru a furniza puncte de flux mici, uniforme, cu conținut de solid sub 10%, asigurând rezultate optime de flux. Un rezervor sub presiune menține o presiune stabilă a fluxului, indiferent de utilizare, în timp ce o tavă sub supapa jetului colectează reziduurile pentru o întreținere ușoară. Duza, montată pe o platformă XY cu repetabilitate de 0,02 mm și componente pneumatice SMC japoneze, oferă performanțe fiabile și eficiente.

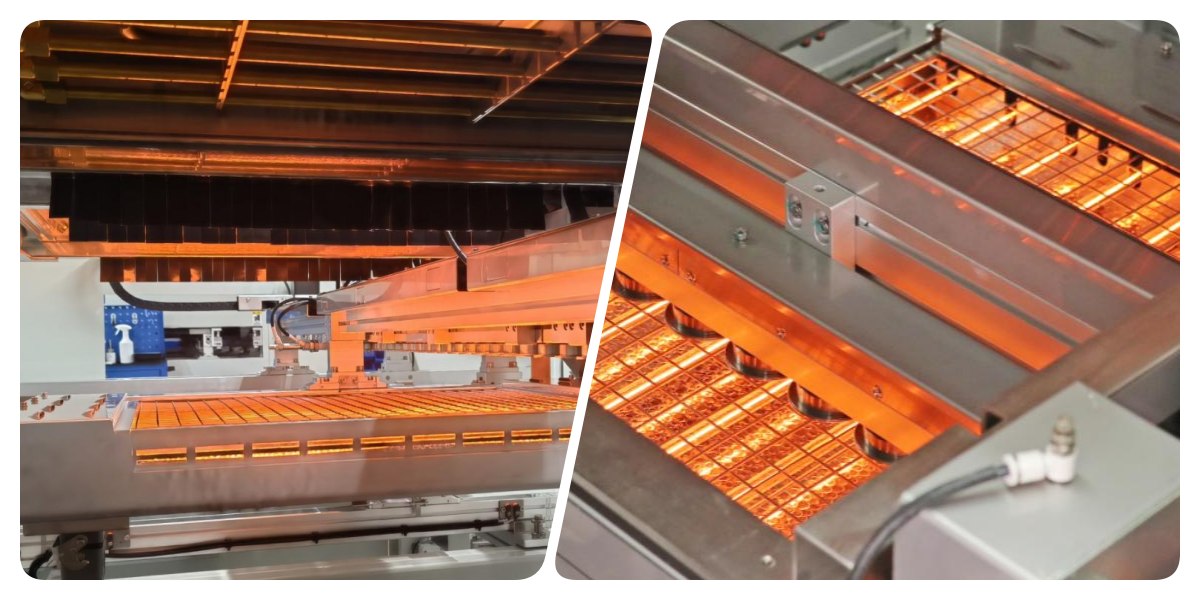

Sistemul de preîncălzire este proiectat pentru a spori eficiența sudării cu o configurație robustă. Include preîncălzire inferioară standard și un încălzitor IR reglabil în partea de sus pentru o conducere eficientă și stabilă a căldurii. Structura maximizează zona de preîncălzire, iar bumbacul la temperaturi ridicate asigură temperaturi constante. Dispunând de piese generatoare de căldură de top de marcă și un design plug-in de întreținere fără scule, oferă servicii de întreținere fără probleme pentru producție neîntreruptă.

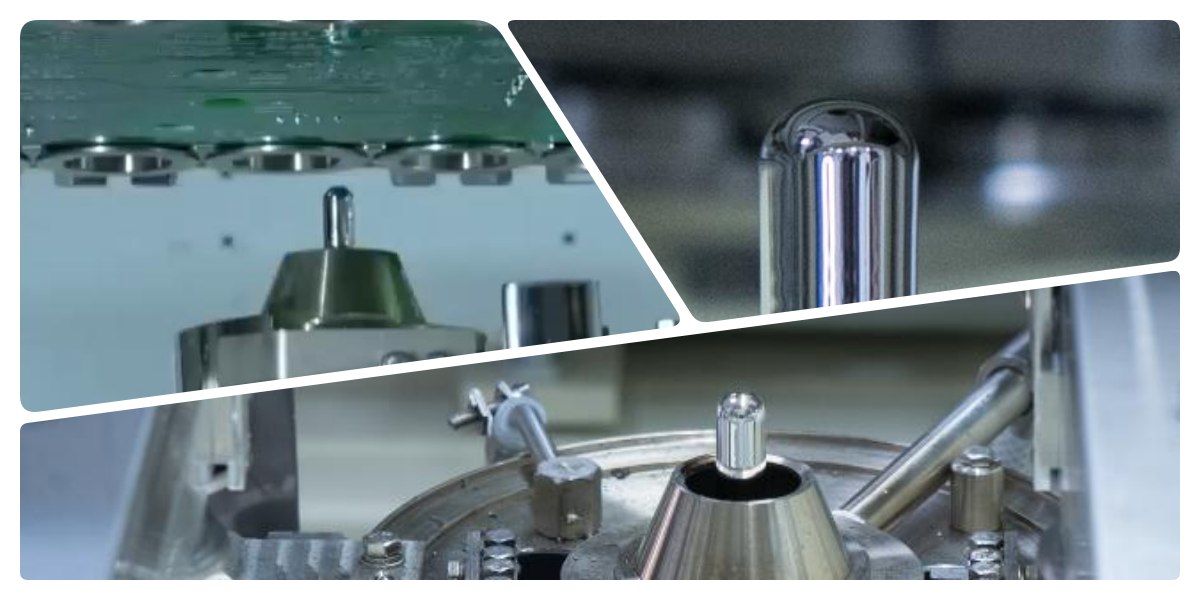

Sistemul de lipit oferă performanțe superioare cu tehnologie avansată. O pompă electromagnetică asigură stabilitatea și fiabilitatea vârfului de lipit, în timp ce software-ul controlează temperatura de lipit, temperatura N2, înălțimea undei și calibrarea. Oala de lipit din titan, combinată cu un încălzitor din fontă, previne scurgerile și se încălzește rapid. Un sistem de încălzire online N2 îmbunătățește umezeala și reduce reziduurile, asigurând îmbinări de lipire de înaltă calitate.

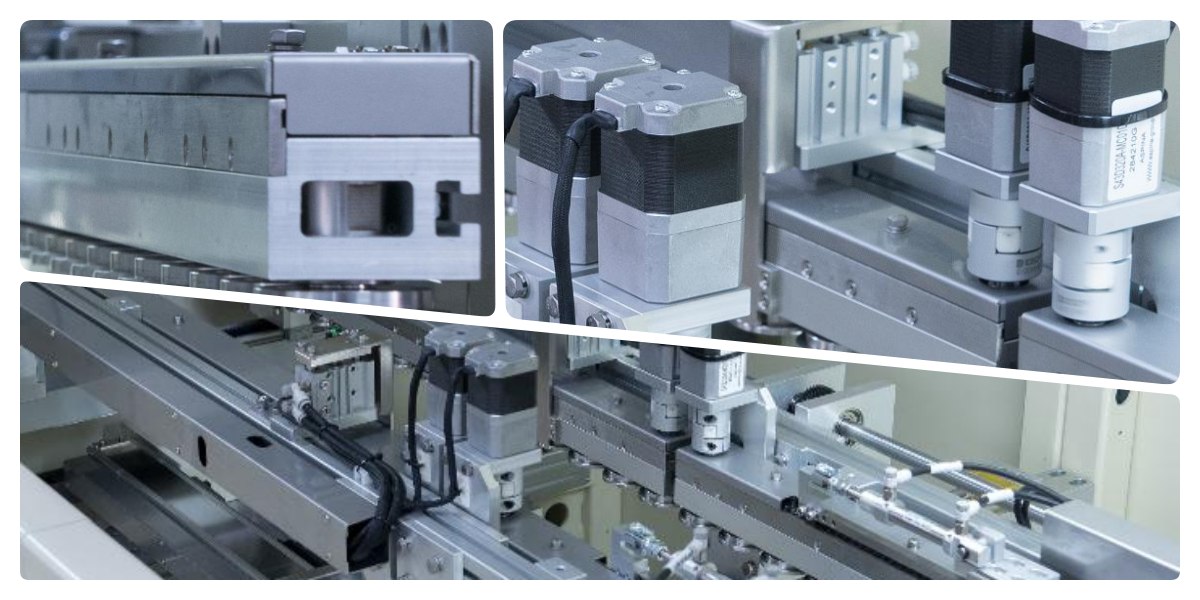

Sistemul de transmisie oferă durabilitate și stabilitate pentru o funcționare fără probleme. Construit cu profile speciale de materiale și un design atent, acesta include un modul cu role din trei părți și un sistem de prindere laterală/superioară PCBA pentru a securiza plăcile. Șina personalizată îngroșată suportă o sarcină de 20 kg, cu control independent al fiecărei zone de transport alimentată de motoare și pneumatice japoneze, asigurând o mișcare precisă, fără coliziuni.

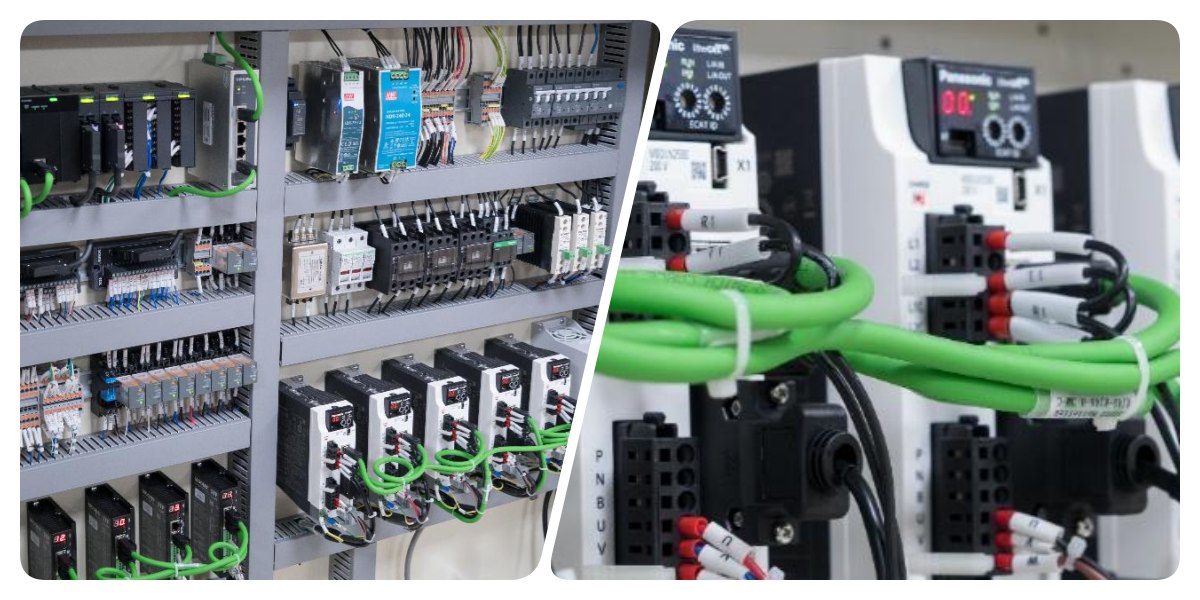

Sistemul de control oferă performanțe fiabile și extensibile. Dispune de un sistem de control al magistralei de ultimă generație cu modul PLC+, care respectă standardele CE și Industry 4.0, sporind capacitatea și stabilitatea. Echipat cu piese electrice globale de înaltă calitate și cabluri de rețea Cat-6, asigură o comunicare rapidă și o funcționare receptivă, făcându-l o bază solidă pentru mașină.

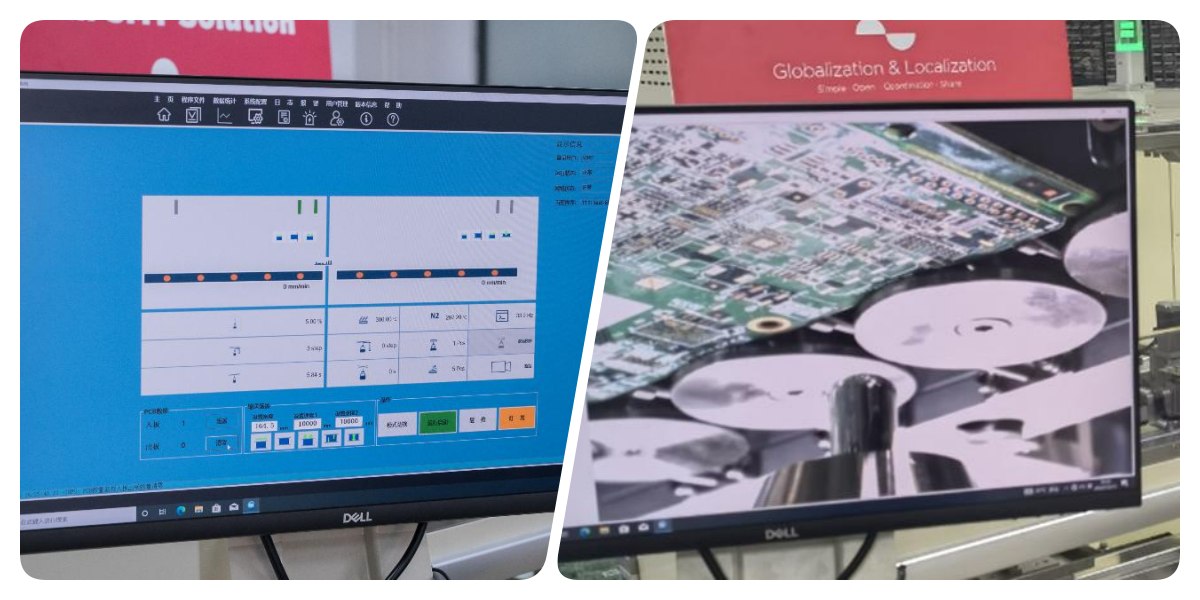

Sistemul de operare îmbunătățește gradul de utilizare cu un design intuitiv. Oferă un mod de programare ghidată cu programare rapidă CCD și identificare automată a duzelor pentru eficiență. Programarea imaginilor permite corectarea și verificarea coordonatelor, în timp ce o interfață de vizualizare a datelor în timp real permite comutarea cu un singur buton la monitorizarea lipirii CCD. Disponibil în mai multe limbi, cum ar fi chineză, engleză și japoneză, se potrivește unui public global.
| Caietul de sarcini
| Mașină de lipire a undelor selective on-line | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modular on-line | Pulverizare + preîncălzire și lipire | Pulverizare + Preîncălzire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire + Lipire |
| Sistem de lipit | ||||
| Cantitatea duzei | 1 | 1 | 2 | 3 |
| Cantitatea oală de lipit | 1 set | 1 set | 2 set | 3 set |
| Oală dublă (opțiune) | N / A | Opţiune | Opţiune | Opţiune |
| Putere de lipit | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistemul de flux | ||||
| Rezervor de depozitare a fluxului | 1L | 1L | 2L | 2L |
| Suport de flux | Alarmă de flux, automată | |||
| Duză de pulverizare | Supapă cu jet din Germania (pulverizare la punct și linie) 1 set | |||
| Dimensiunea duzei de pulverizare | 130um (opțiune 180um, 210um) | |||
| Viteza de pulverizare | 0 ~ 20mm/s | |||
| Viteza de mișcare a duzei de pulverizare | 0 ~ 400mm/s | |||
| Sistem de preîncălzire | ||||
| Mod de preîncălzire | Aer cald și IR | Aer cald și IR | Aer cald și IR | Aer cald și IR |
| Zona de preîncălzire | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de preîncălzire | Aer cald de sus: 2, IR de jos: 1 | |||
| Putere de preîncălzire inferioară | Max.12kw | |||
| Putere de preîncălzire superioară | Max.6kw | |||
| Timp de încălzire | Aproximativ 15 min (setare la 150℃) | |||
| Modul de control | PC+PLC | |||
| Sistem de transport | ||||
| Dimensiune PCB (cu dispozitiv) | 120*60~500*500mm | |||
| Înlocuire PCB | Online | |||
| Clearance superioare PCB | 120 mm | |||
| Înălțimea transportului | 900 ± 20mm | |||
| Lățimea transportului | 60 ~ 500mm | |||
| Dimensiune: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Greutate | Aproximativ: 800 kg | Aproximativ: 1200 kg | Aproximativ: 1300 kg | Aproximativ: 1500 kg |
| Lista echipamentelor liniei DIP
Linia noastră de producție DIP oferă instrumente avansate pentru asamblarea PCB eficientă și precisă. Linia DIP complet automatizată include o linie de inserare DIP pentru plasarea precisă a componentelor, un încărcător de val pentru intrarea lină a PCB-ului, un descărcator de val pentru o ieșire în siguranță și o linie de centură de asamblare pentru verificările finale. Această linie de producție PCB DIP de înaltă calitate asigură o funcționare stabilă, inserare THT fiabilă și asamblare eficientă din punct de vedere al costurilor, răspunzând nevoilor diverse ale industriei. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile prin gaură.
| Video cu succesul clienților
În 2024, inginerii ICT au călătorit în Europa pentru a oferi servicii post-vânzare pentru o companie de baterii auto, prezentând mașina de lipit cu undă selectivă SS550 cu demonstrația sa de lipire selectivă în 4 cilindri. Videoclipul a evidențiat calibrarea undelor stabile a mașinii și îmbinările de lipire de înaltă calitate. Produsul final al clientului, componentele bateriei auto, a fost afișat clar, arătând modul în care echipamentul a sporit eficiența și calitatea producției. Serviciile profesionale ale ICT și performanța mașinii au fost laude, reflectând puterea noastră globală de sprijin.
| Servicii profesionale și instruire
ICT oferă servicii complete și instruire pentru a asigura liniștea sufletească a clienților. Serviciile noastre includ instalarea echipamentelor, întreținerea și asistența tehnică, inginerii oferind îndrumări la fața locului, adaptate nevoilor dumneavoastră. Instruirea acoperă operarea, setările parametrilor și depanarea pentru o stăpânire rapidă. De asemenea, oferim asistență de la distanță și sfaturi regulate de optimizare pentru a se adapta la schimbările de producție. Cu 25 de ani de experiență, ICT se angajează să construiască parteneriate pe termen lung și să vă îmbunătățească eficiența.
| Lauda clientului
Clienții îi laudă foarte mult pe inginerii ICT pentru profesionalismul lor și răspunsurile rapide. Sudarea eficientă a mașinii și performanța stabilă sunt apreciate pe scară largă ca active cheie de producție. Ambalajul nostru atent asigură livrarea în siguranță, în timp ce soluționarea rapidă a problemelor câștigă o aclamație constantă, întărind încrederea clienților în TIC
| Certificari din industrie
ICT deține certificări internaționale precum CE, RoHS și ISO9001, confirmând că echipamentele noastre îndeplinesc standardele globale de siguranță și calitate. De asemenea, deținem mai multe brevete, prezentând inovație în tehnologia de lipire selectivă. Aceste acreditări reflectă dedicarea ICT pentru calitate și încrederea clienților.
| Despre Compania și Fabrica TIC
ICT este o companie lider cu cercetare și dezvoltare și producție internă, care angajează o echipă mare care a crescut rapid în ultimii ani. Deservim peste 1600 de clienți din 72 de țări, sprijiniți de o fabrică cu procese stricte de testare și un sistem robust de management al calității. Cu 25 de ani de experiență, ICT continuă să inoveze, oferind soluții de încredere pentru industria globală de fabricare a electronicelor.
