PCB Laser Marking
| Cantitate: | |
|---|---|

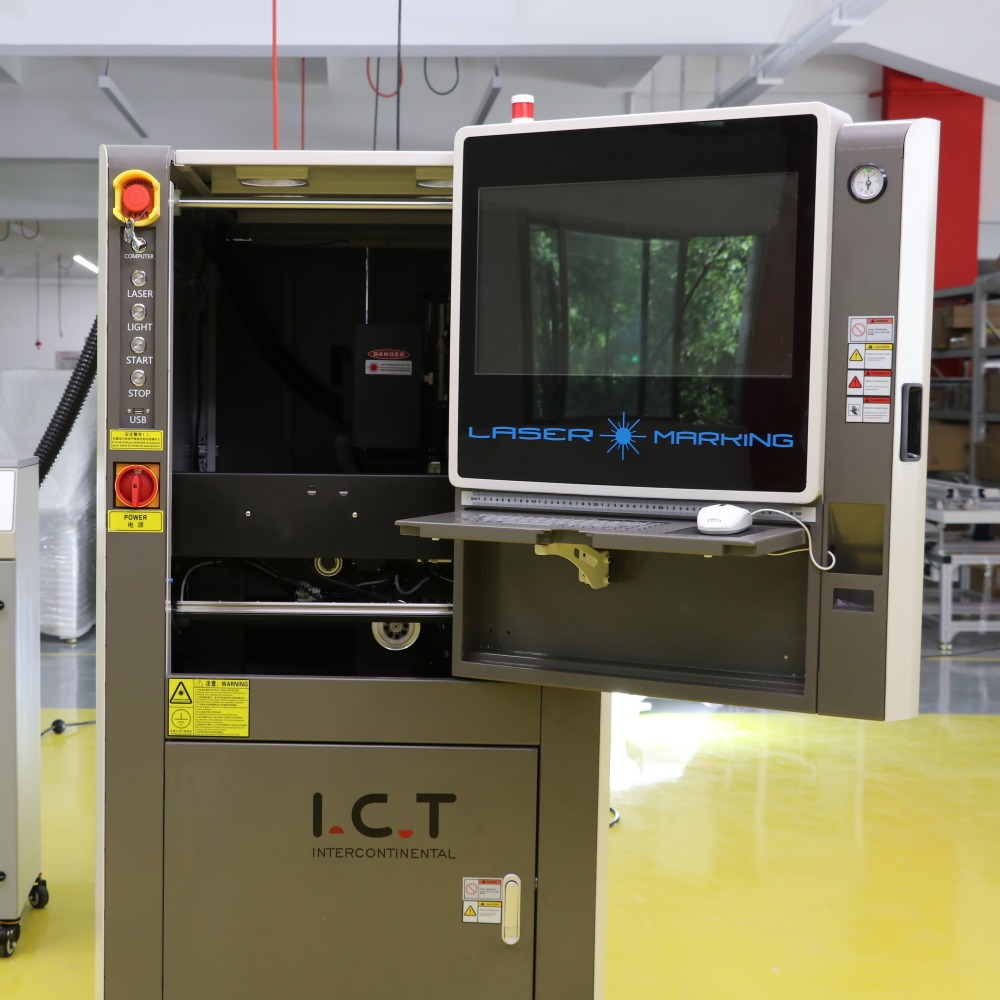

| Marcare PCB solidă cu tehnologie laser
Această mașină de imprimat cu laser marchează PCB-urile permanent cu coduri de bare, coduri QR, text sau modele în lumea electronică. Construit pentru linii SMT, se conectează cu ușurință și trimite date către sistemele MES în timp real. Patru modele acoperă dimensiunile plăcilor de până la 510 x 460 mm, păstrând o precizie strânsă la ±0,05 mm. Alegeți lasere UV, verzi, cu fibră sau CO₂, în funcție de materialul pe care îl utilizați: FR4, metale, materiale plastice sau acoperiri sensibile. Opțiunea mașinii de marcat cu laser cu fibră de 30 de wați oferă rezultate puternice și de durată pe metale și urme. Fără cerneală, fără etichete, fără retipăriri din greșeală. Reduce costurile, menține magazinul mai curat și îndeplinește reguli stricte pentru urmărirea produselor în producția aglomerată.
| Caracteristică
Sistem de conducere construit pentru a dura
Mașina stă pe un cadru de punte arc cu șuruburi cu bile și ghidaje grele de la producători de încredere precum TBI și HIWIN. Două servomotoare separate rulează axele X și Y pe cont propriu, oferind mișcări constante și exacte în zona de lucru. Lanțurile rezervoarelor închise se îndoaie fără să se prindă, iar profilele suplimentare mențin mișcarea uniformă. Un simplu capac de praf blochează nisipul și reduce cât de des trebuie să curățați sau să reparați lucrurile. Lucrătorii din fabricile SMT care funcționează din greu se bazează pe această configurație zi de zi - își menține poziția adevărată și solicită puțin în schimb pe ture lungi.
Sistem de marcare de încredere
Alege-ți laserul – UV, verde, fibră sau CO₂ – pentru a se potrivi plăcilor pe care le faci. Fiecare tip păstrează un fascicul constant, durează mulți ani și concentrează ascuțit. Fabrica stabilește punctul focal înainte de expediere, deci nu este necesară nicio modificare; axa Z se ridică singură. Răcirea se potrivește cu orice laser alegeți, menținându-l rece sub sarcină. Formele de fascicule suplimentare se ocupă de suprafețe ciudate sau de locuri înguste. Zi de zi, acest sistem pune semne curate și lizibile pe fiecare PCB fără greșeli, chiar și atunci când linia rulează la viteză maximă.
Transport atent prin mașină
Un flip încorporat transformă scândurile cu două fețe fără pași suplimentari atunci când aveți nevoie. Șinele vin în secțiuni cu curele ESD care opresc statica de la deteriorarea pieselor. Centurile sincrone puternice vă permit să setați viteza exact pentru linie. Tensiunea rămâne chiar și cu dispozitivele de reglare speciale, astfel încât curelele nu alunecă și nu se uzează niciodată neuniform. Șuruburile cu bile și arborii solidi măresc sau îngustează șinele împreună, păstrând totul drept față în spate. Cilindrul se oprește reglați fin unde se opresc plăcile. Această cale mișcă PCB-urile ușor și sigur, fără blocaje, fără zgârieturi.
Configurare simplă a controlului
Totul în interior este aranjat curat, cu cablaje clare, astfel încât verificările și remediile se fac rapid. Servomotoarele și unitățile de înaltă calitate mențin mișcarea lină și se repetă în același mod de fiecare dată. Aerul trece în mod natural pentru a răci părțile în timpul curselor lungi. Propria noastră placă de control funcționează constant, cu puține probleme și service ușor. Un întrerupător de siguranță separat se declanșează dacă alimentarea nu merge bine, respectând normele CE și UL din întreaga lume. În fabricile reale, acest lucru face ca mașina să funcționeze fără surprize sau opriri lungi.
Comenzi simple ale operatorului
Ecranul arată pași simpli pe care oamenii noi îi încep rapid. Utilizează Windows real și deține multe fișiere de job, așa că schimbarea produselor durează puțin. Scanarea umple întregul cadru și arată aspectul chiar acolo pentru o configurare ușoară. Camera este coaxială - nu este nevoie de lucrări separate de aliniere. Porturile standard se potrivesc la MES, iar cele personalizate se potrivesc sistemelor speciale. Operatorii petrec mai puțin timp învățând și mai mult timp de rulare, menținând linia în mișcare constantă.
| Caietul de sarcini
| Parametrul | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| Dimensiunea maximă a PCB -ului | 380 × 380 mm | 510 × 450 mm | 510 × 400 mm | 510 × 460 mm |
| Gama de marcare | 280 × 380 mm | 460 × 450 mm | 430 × 400 mm | 510 × 460 mm |
| Funcția de răsturnare PCB | Da (flipper încorporat) | Da (flipper încorporat) | Nu | Nu |
| Dimensiunea mașinii | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Greutatea mașinii | 700 kg | 800 kg | 750 kg | 800 kg |
| Precizia de marcare | ±0,05 mm (la fel pentru toate) | ±0,05 mm (la fel pentru toate) | ±0,05 mm (la fel pentru toate) | ±0,05 mm (la fel pentru toate) |
| Grosime PCB | 0,5–5 mm (la fel pentru toate) | 0,5–5 mm (la fel pentru toate) | 0,5–5 mm (la fel pentru toate) | 0,5–5 mm (la fel pentru toate) |
| Viteza de marcare | <7000 mm/s (la fel pentru toate) | <7000 mm/s (la fel pentru toate) | <7000 mm/s (la fel pentru toate) | <7000 mm/s (la fel pentru toate) |
| Tipuri de laser acceptate | UV, verde, fibre, CO₂ (la fel pentru toate) | UV, verde, fibre, CO₂ (la fel pentru toate) | UV, verde, fibre, CO₂ (la fel pentru toate) | UV, verde, fibre, CO₂ (la fel pentru toate) |
| Înălțime de siguranță PCB | Sus <25 mm, jos <20 mm (la fel pentru toate) | Sus <25 mm, jos <20 mm (la fel pentru toate) | Sus <25 mm, jos <20 mm (la fel pentru toate) | Sus <25 mm, jos <20 mm (la fel pentru toate) |
Cum să alegi laserul:
Laser UV (355nm) : Cel mai bun pentru PCB-uri sensibile la căldură, mască de lipit FR4, circuite flexibile. Marcaj la rece, deteriorare minimă, contrast ridicat.
Laser verde (532nm) : Ideal pentru materiale plastice, plachete de silicon, ceramică, acoperiri reflectorizante. Absorbție excelentă, urme ultrafine, impact redus la căldură.
Laser cu fibră (1064nm) : Perfect pentru metale, urme de cupru/aluminiu, PCB-uri metalice. Urme profunde, permanente, rapide, cu contrast ridicat.
Laser CO₂ (10600nm) : Potrivit pentru FR4 standard, mască de lipit, acoperiri organice. Stabil, contrast bun, rentabil pentru plăci rigide.
| Configurare completă a liniei SMT pentru producție reală
ICT reunește linii complete de PCBA care lucrează din greu în fabrici de automobile, medicale și electronice de zi cu zi. Plăcile intră curate prin încărcătoarele PCB Magezine , obțin pastă exactă de la imprimantele automate verificate de SPI, preiau componente din plasarele SMT la viteză mare , lipiți solide în cuptoarele Heller cu zone de căldură uniforme. AOI detectează defectele devreme, transportoarele transportă plăci fără probleme, agenții de curățare spală fluxul rămas pentru îmbinări mai puternice, iar cutiile de pastă automate țin și încălzesc materialul exact. Mașina de imprimat cu laser pornește lanțul cu urmărire clară. Toată această configurație crește producția, reduce defectele, scade costurile și funcționează fiabil, cu TIC în spate.
| Cazul proiectului clientului
ICT a trimis ingineri în străinătate să instaleze și să testeze două linii SMT complete la un producător de dispozitive de înfrumusețare din America de Nord. Ambii au trecut de acceptarea fabricii și au început producția curată. Fiecare linie rula mașina noastră de marcat cu laser cu fibră de 30 de wați pentru coduri permanente, plus imprimantă SMT și SPI, dispozitiv de montare Panasonic, reflow Heller, verificator AOI, transportoare PCB, agent de curățare PCBA și încălzitor automat de pastă de lipit. Echipa noastră a configurat mașini, a instruit operatori, a reglat procesele și a rămas până când totul a decurs bine. Acum clientul construiește unități stabile, de înaltă calitate, cu urmărire completă și fără rețineri.
| Servicii globale și asistență pentru instruire
ICT se ocupă de întreaga sarcină - instalarea la uzina dvs., verificările la pornire și instruirea practică pentru echipajul dvs. Inginerii arată cum să ruleze programe, să remedieze probleme mici, să curețe zilnic și să mențină timpul de funcționare ridicat. Ajustăm setările pentru a se potrivi cu panourile și obiectivele dvs. După pornire, apelurile sau vizitele rapide rezolvă problemele rapid, iar piesele rămân pregătite. Acest suport face liniile să funcționeze imediat și le menține puternice ani de zile în producție dificilă.
| Experiența clienților și beneficii operaționale
Oamenii vorbesc despre inginerii noștri – cunoscători, răbdători, rapid în rezolvarea lucrurilor în timpul instalării și antrenamentelor. Le place cum mașina marchează curată și stabilă, se potrivește liniilor fără probleme. Transportul vine ambalat bine, sosește în siguranță după călătorii lungi. Când apar întrebări, răspunsurile ajung rapid și funcționează. Clienții au încredere în echipament și în ajutorul din spatele acestuia pentru a-și menține producția solidă și la timp.
| Standarde, control și disciplină de producție
Mașinile noastre poartă CE pentru utilizare electrică în siguranță, RoHS pentru a limita materialele dăunătoare și ISO9001 pentru controlul constant al calității. Mai multe brevete acoperă designuri inteligente în lucrul cu laser și manipularea SMT. Aceste semne arată lumii că construim instrumente sigure, curate și de încredere, care respectă regulile de pretutindeni.
| Despre Compania și Fabrica TIC
ICT își conduce propriul atelier de proiectare și construcție în Dongguan, China - 12.000 de metri pătrați, 89 de oameni lucrează, 20 de ingineri în personal. Începută în 2012, a crescut rapid și acum ajută peste 1.600 de clienți din 72 de țări. Fiecare mașină trece prin verificări atente de la piese până la testarea finală, susținută de un sistem complet de calitate. Planificăm fabrici întregi, furnizăm echipamente, antrenăm echipe și reglam linii, astfel încât clienții să înceapă puternici și să crească constant.
