ICT-6561
I.C.T
| Cantitate: | |
|---|---|
| Imprimantă SMT Stencil complet automată
Mașina ICT-6561 de lipit pentru PCB este o imprimantă smt complet automată de mare viteză, proiectată pentru liniile SMT moderne. Cu compatibilitatea cu Industry 4.0 și MES, atinge o precizie de repetare de ± 0,01 mm și un timp de ciclu de 7 secunde. Capul de imprimare suspendat și controlul programabil al presiunii garantează depunerea perfectă a pastei de lipit pe fiecare placă. Folosită pe scară largă în iluminatul cu LED-uri, electronicele auto și produsele de larg consum, această mașină de imprimat cu șablon cu lumină LED acceptă dimensiuni de PCB de la 80 × 50 mm la 650 × 610 mm. Interfața ușoară Windows 10 permite noilor programe să se termine în 5-10 minute. Alegeți ICT-6561 pentru imprimare stabilă, fără deșeuri și de înaltă calitate în fiecare schimb.
| Caracteristică
Capul de imprimare suspendat arc-bridge utilizează două motoare pas independente pentru echilibrul stânga-dreapta. Feedback-ul de presiune în timp real se ajustează automat de la 0 la 15 kg. Opțiunea racletei OPC limitează zona de imprimare pentru a se potrivi cu dimensiunea PCB, reducând risipa de pastă de lipit cu 30%. Această mașină de imprimantă automată pentru lipire PCB păstrează efectul de formare perfect pe plăci LED cu pas fin și mari.
Transmisia unică cu curea previne blocarea completă a PCB-urilor. Motorul acţionează cu viteză de până la 1500 mm/s cu poziţie exactă de oprire. Clemele laterale plus duza de vid opțională țin ferm plăcile. Direcția stânga-dreapta sau dreapta-stânga se schimbă liber prin software. Imprimanta stencil pentru PCB asigură un contact lin cu stencil PCB la fiecare ciclu.
Uscat, umed și vid trei moduri funcționează separat cu control CCD independent. Sprayul de sus în jos curăță uniform, în timp ce software-ul numără alcoolul și hârtia pentru a economisi costuri. Motorul puternic de evacuare elimină fumul în câteva secunde. Stencil rămâne impecabil pentru imprimare continuă de înaltă calitate.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT
Linia de producție PCBA de înaltă calitate ICT dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
Inspectează integritatea îmbinării interioare de lipit și detectează defecte ascunse. | |
| Mașină de curățare SMT | Folosit pentru curățarea PCB-urilor, șabloane, dispozitive de fixare, duze etc. |
| Mașină de tăiat PCB | Tăiați PCBA în produsul final |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: Mașină de marcat cu laser/ Montator de etichete /Imprimantă cu jet de cerneală |
| Studiu de caz pentru succesul clienților
În 2025, inginerii TIC au zburat în Tadjikistan pentru a sprijini o fabrică importantă de iluminat cu LED-uri. Clientul a achiziționat două linii SMT complete, o linie DIP, o linie de acoperire conformă, o linie de distribuire și o linie de asamblare a becurilor LED - toate cu mașina ICT-6561 Fully Smt Solder Paste Led Light Automatic Pcb Souther Printer Machine. Echipa noastră a ajutat la descărcarea containerelor, a instalat fiecare mașină de imprimantă pentru lipire PCB, a instruit 25 de operatori locali în trei zile și a obținut un randament la prima trecere de peste 99,5%. Videoclipul arată becuri LED strălucitoare care ies de pe linie și directorul fabricii spunând: „Serviciul TIC este mai rapid și mai profesionist!”

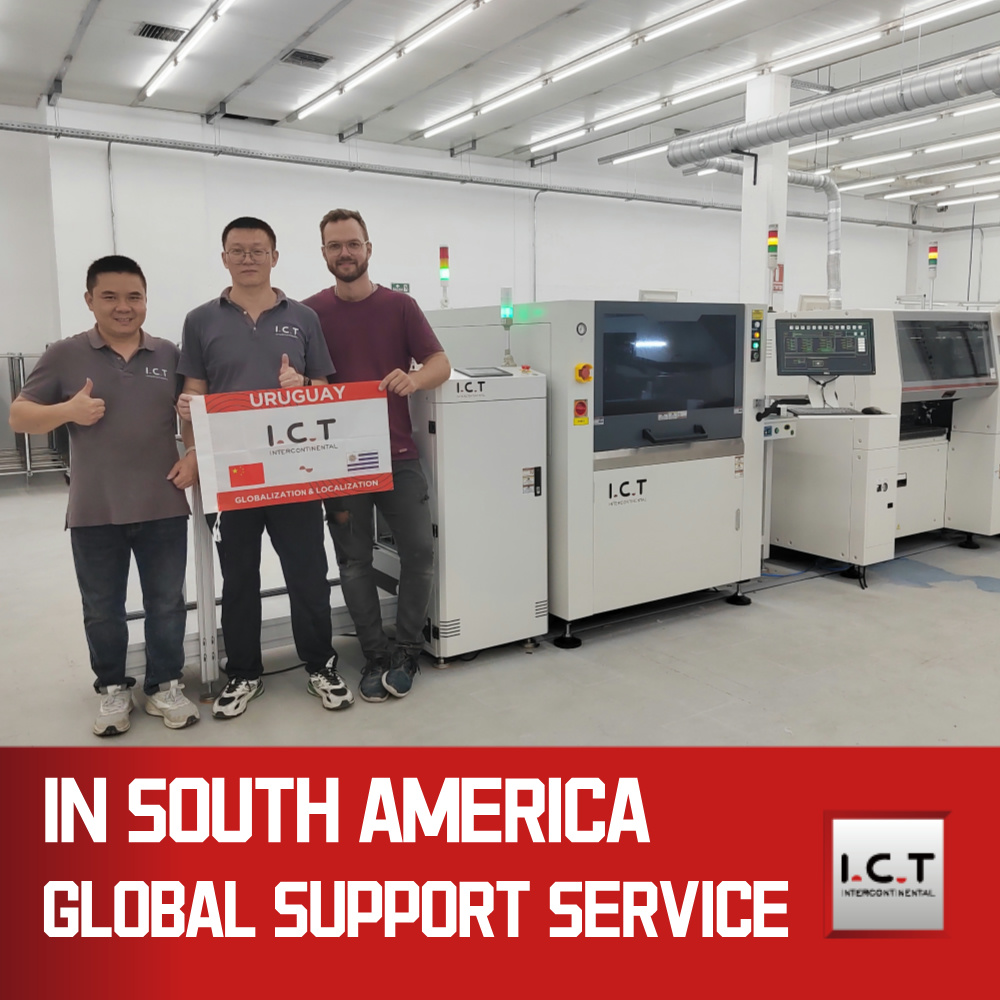

| Servicii globale și asistență pentru formare
ICT oferă suport complet în întreaga lume. Cei 20 de ingineri ai noștri oferă instruire online gratuită, instalare la fața locului și servicii de piese de schimb pe viață. 8 filiale și experiența în 72 de țări garantează un răspuns în 2 ore. Actualizări regulate gratuite de software vă mențin imprimanta smt stencil complet automată mereu la zi.
| Recenziile clienților
'Inginerii susțin în 24 de ore și au rezolvat totul – parteneri adevărați!' 'Cel mai bun ambalaj pe care l-am văzut – mașina a sosit perfect după transport maritim.' 'Viteza de răspuns este uimitoare, chiar și în weekend.' 'Calitate de imprimare mai bună decât mărcile europene, preț doar la jumătate!'
| Certificari si standarde
ICT deține certificate CE, RoHS, ISO9001 și mai mult de 30 de brevete de invenție. Fiecare mașină de imprimantă de lipit pentru PCB trece testul la sarcină completă de 48 de ore înainte de expediere. Calitate în care poți avea încredere.
| Despre compania TIC și fabrica noastră
ICT este un expert SMT de 25 de ani cu propria cercetare și dezvoltare și o fabrică de 12.000㎡ în Dongguan. 89 de angajați și 20 de ingineri deservesc peste 1600 de clienți din 72 de țări. Testarea standard IPC strictă și sistemul complet de calitate asigură că fiecare mașină funcționează perfect. Creștem rapid pentru că punem întotdeauna clienții pe primul loc.
