| Imprimantă Auto Stencil avansată
Imprimanta stencil complet automată SMT de la ICT este o alegere de top pentru ansamblul PCB modern. Această mașină oferă precizie și viteză înaltă, cu un ciclu de imprimare de 7 secunde și o precizie de ±0,025 mm. Automatizează aplicarea pastei de lipit, reducând erorile manuale și risipa, îmbunătățind în același timp calitatea. Proiectat pentru industrii precum electronicele de larg consum, LED-urile și autovehiculele, oferă calibrare automată a PCB-ului, presiune reglabilă a racletei și curățare șablon. ICT integrează sistemele Industry 4.0 și MES pentru soluții de fabrici inteligente. Cu operare ușoară pe Windows 10 și materiale durabile de la mărci de top, asigură fiabilitatea pe termen lung. Această imprimantă ajută fabricile să mărească productivitatea și să răspundă nevoilor diverse cu performanțe eficiente și stabile.
| Caracteristică
Această imprimantă de ecran SMD oferă o precizie de imprimare de ±0,03 mm, datorită sistemului său avansat de viziune cu inel uniform și surse de lumină coaxiale. Identifică cu precizie diferite mărci PCB, asigurând alinierea perfectă pentru placarea cu cositor și FPC, ceea ce îmbunătățește calitatea generală a producției.
Imprimanta auto stencil include un sistem avansat de potrivire sus și jos care se adaptează la diferite tipuri de PCB. Această caracteristică asigură plasarea precisă a șablonului, reducând erorile și îmbunătățind eficiența proceselor de fabricație de electronice de mare viteză.
Echipat cu un sistem unic de curățare prin pulverizare, oferă opțiuni de curățare uscată, umedă și manuală. CCD separat și designul de curățare, controlat de software, economisește consumabile și menține un șablon curat, asigurând o calitate constantă a imprimării în timp.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.

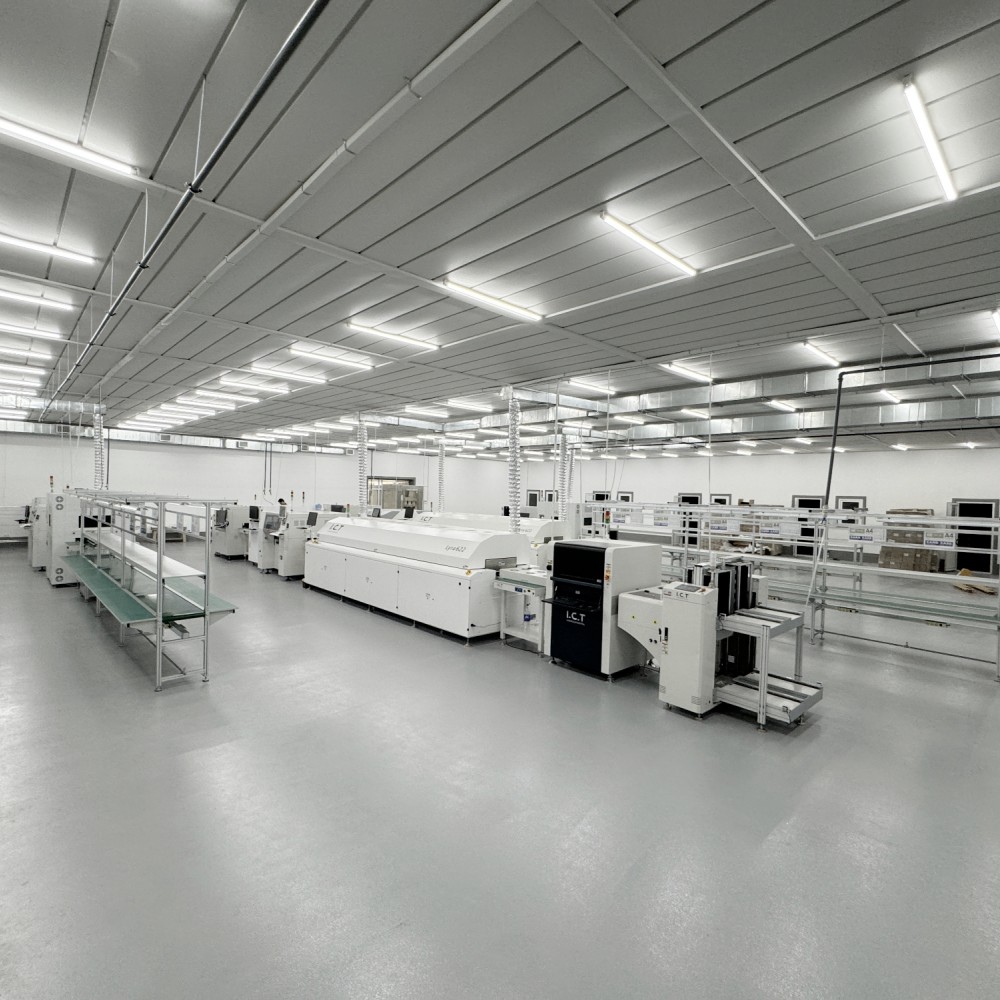

| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser /montator de etichete/imprimantă cu jet de cerneală |
| Studiu de caz pentru clienți
În 2025, inginerii TIC au vizitat o fabrică de iluminat cu LED-uri pentru a instala un sistem automat de imprimante cu șabloane. Clientul a cerut o configurație compactă în formă de U de 16 m x 2,7 m într-un spațiu de 21 m x 5 m. Dupa 2 zile de instalare si 6 zile de instruire, proiectul a fost finalizat cu succes, satisfacand nevoile de productie ale clientului cu suport expert.
| Service și suport pentru instruire
ICT oferă servicii profesionale de instalare, întreținere și instruire. Echipa noastră asigură o funcționare perfectă și oferă asistență tehnică continuă pentru a ajuta clienții să-și optimizeze utilizarea imprimantei cu șablon pentru ecrane electronice.
| Recenziile clienților
Clienții apreciază expertiza inginerilor noștri în timpul instalării și performanța fiabilă a imprimantei cu șablon ecran. De asemenea, ei laudă ambalajul sigur și răspunsurile rapide la întrebări tehnice, construind încredere de durată în soluțiile noastre.
| Certificari si standarde
ICT deține brevete CE, RoHS, ISO9001 și multiple, demonstrând accentul nostru pe siguranță și inovație. Aceste certificări asigură că imprimanta noastră electronică cu șablon îndeplinește standardele globale de calitate.
| Despre compania TIC și fabrica noastră
Fondată în 2012, ICT este un furnizor de soluții electronice de încredere cu peste 25 de ani de experiență. Cu 89 de angajați, 20 de ingineri și o unitate de 12.000 m², desfășurăm cercetare și dezvoltare și producție interne. Deservind peste 1600 de clienți din 72 de țări, fabrica noastră respectă controale stricte de calitate și un sistem de management robust, conducând la o creștere rapidă la nivel mondial.
