ICT-4034
I.C.T
| Cantitate: | |
|---|---|
| Mașină de imprimat SMT PCB
Mașina de imprimat PCB ICT-4034 tratează PCB-uri de până la 400x340mm cu cicluri de 7 secunde. Precizie de repetare ± 0,01 mm și precizie de imprimare de 0,025 mm se potrivesc nevoilor LED și ale automobilelor. Calibrarea automată a PCB-ului, echilibrul presiunii și curățarea șablonului taie pașii manuali. Acceptă lipici pentru aplicațiile de imprimantă cu pastă de lipit cu LED. Mașina de imprimat China folosește Windows 10 pentru un control simplu. Industry 4.0 și MES permit monitorizarea în timp real. ICT oferă instruire și optimizare completă. Contact pentru detalii despre prețul mașinii de imprimantă PCB.
| Caracteristică

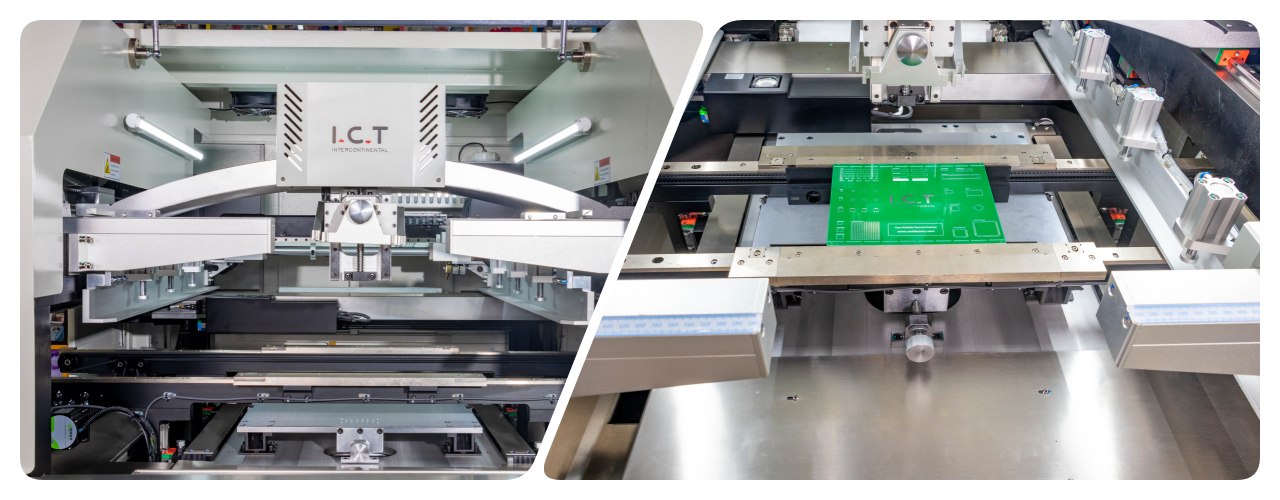

Suspensia podului arcului leagă racleta direct cu două motoare. Aceasta controlează cu precizie presiunea de pe ambele părți. Șinele glisante păstrează stabilitatea înainte și după imprimare. Feedback-ul în timp real asigură formarea perfectă a pastei. Mașina de imprimat PCB se potrivește cu plăci LED cu pas fin. Piesele importate japoneze și germane reduc defecțiunile. Timp de nefuncționare redus peste zece ani de viață. Economisește lipirea și crește randamentul în liniile cu volum mare. Metodele de separare automată previn deteriorarea șablonului sau a PCB-ului.

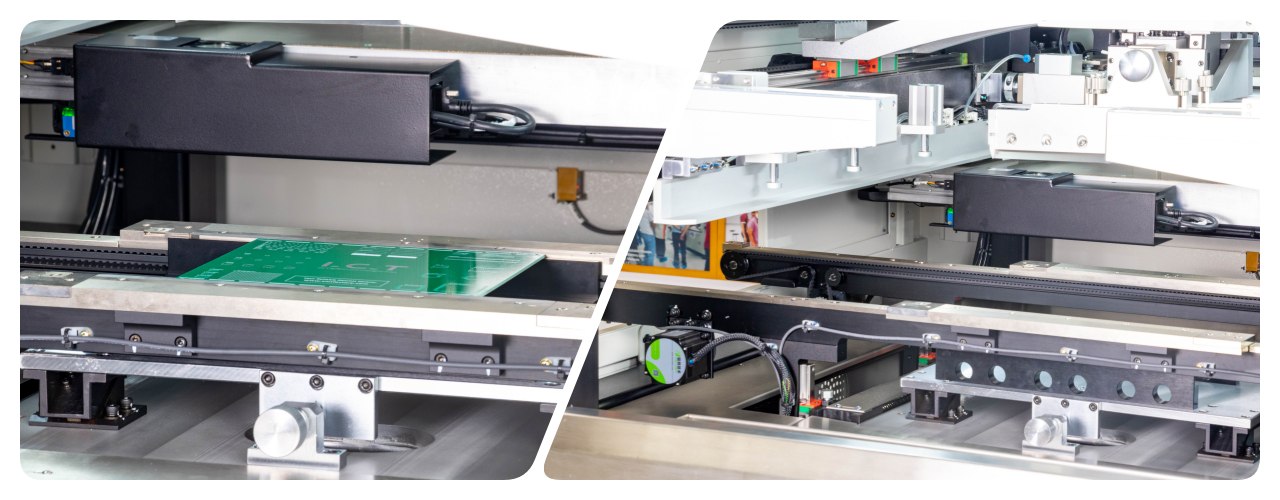

Sistemul de curele previne blocajele cu viteza precisă a motorului de până la 1500 mm/s. Direcțiile comută liber stânga-dreapta sau dreapta-stânga. Cleme laterale și plăci de prindere cu vid cu deformare sub 1%. Acest lucru garantează un contact neted pentru printuri de calitate. Mașina de imprimat china acceptă știfturi magnetice și mese sus-jos. Pozițiile de oprire sunt exacte pentru schimbarea rapidă în mai puțin de 5 minute. Se descurcă manual sau automat cu grosimea PCB de 0,4-6 mm. Fiabil pentru valoarea prețului mașinii de imprimantă PCB.

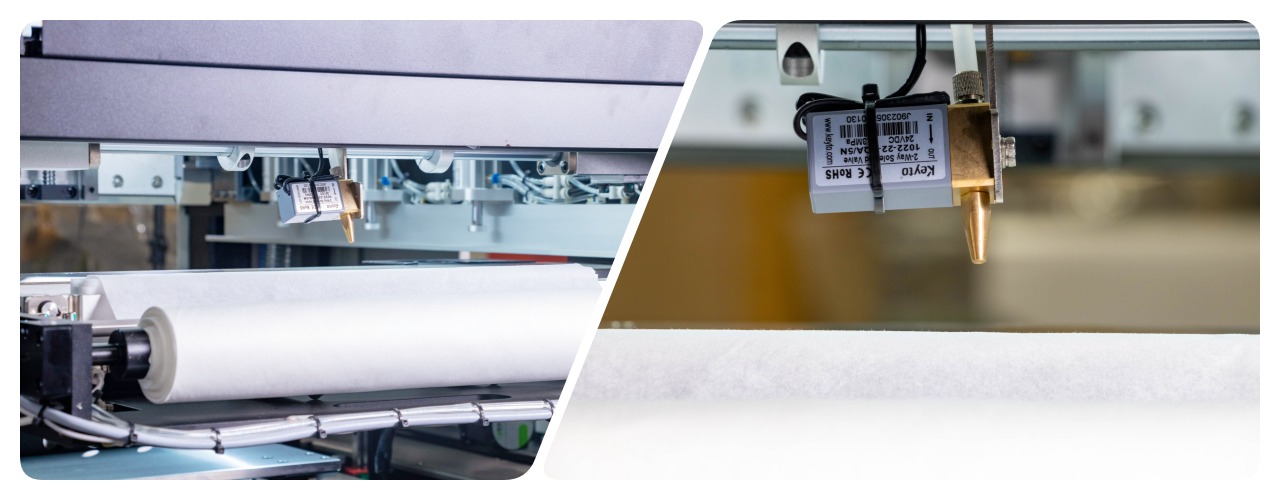

Modurile uscate, umede și de aspirare curăță complet șablonul. Design separat CCD și spray împrăștie alcoolul în mod uniform. Software-ul controlează hârtia și lichidul pentru a reduce costurile. Evacuarea puternică îndepărtează rapid reziduurile. Imprimanta cu pastă de lipit cu LED menține calitatea înaltă pe o producție îndelungată. Opțiunea manuală adaugă flexibilitate. Acest lucru previne defectele de la șabloanele murdare. Întreținerea ușoară menține eficiența ridicată.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.

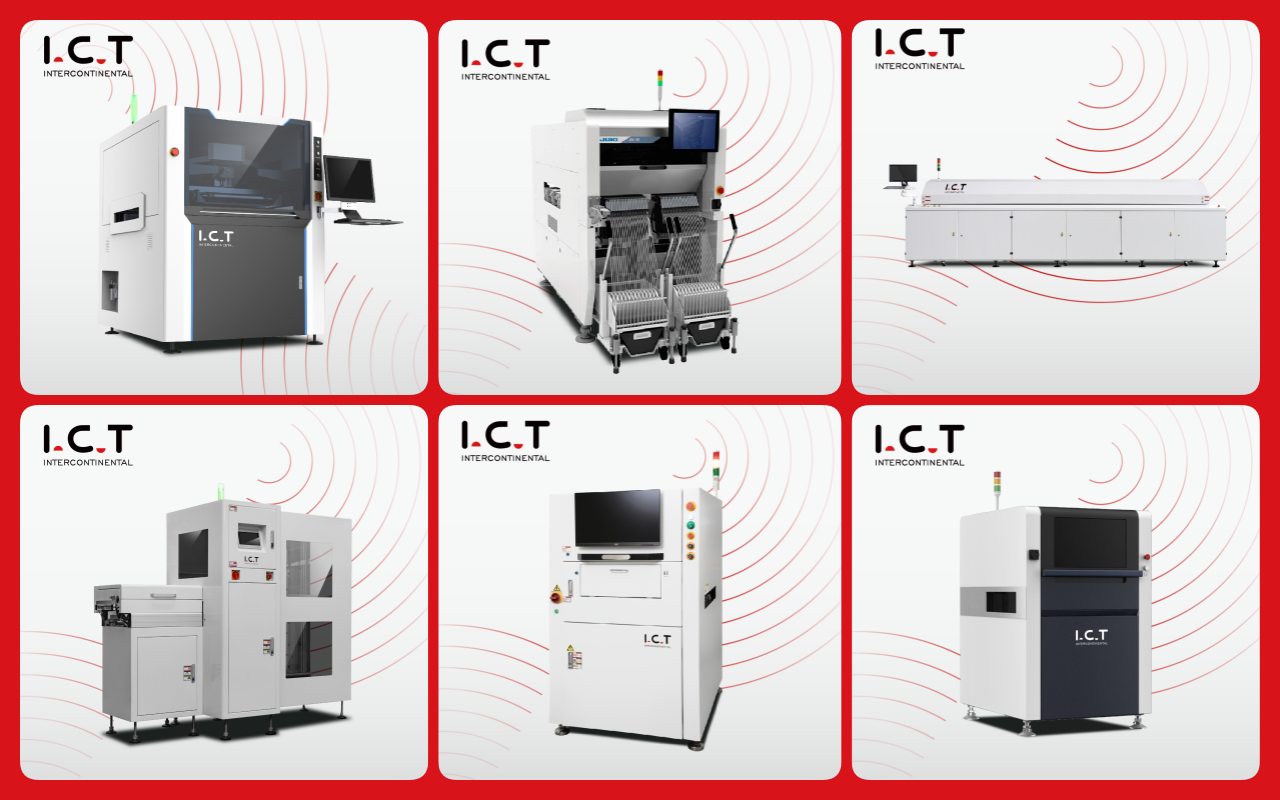

| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: Mașină de marcat cu laser/ Montator de etichete /Imprimantă cu jet de cerneală |
| Video cu studiu de caz pentru succesul clienților

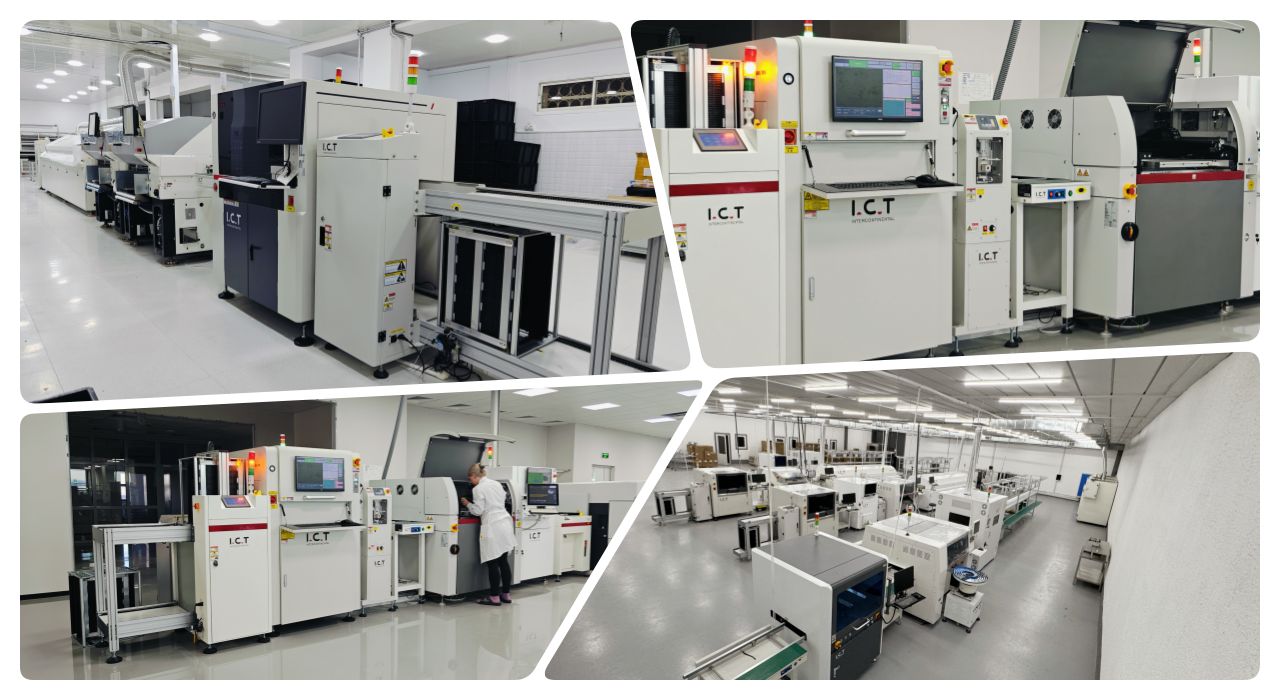

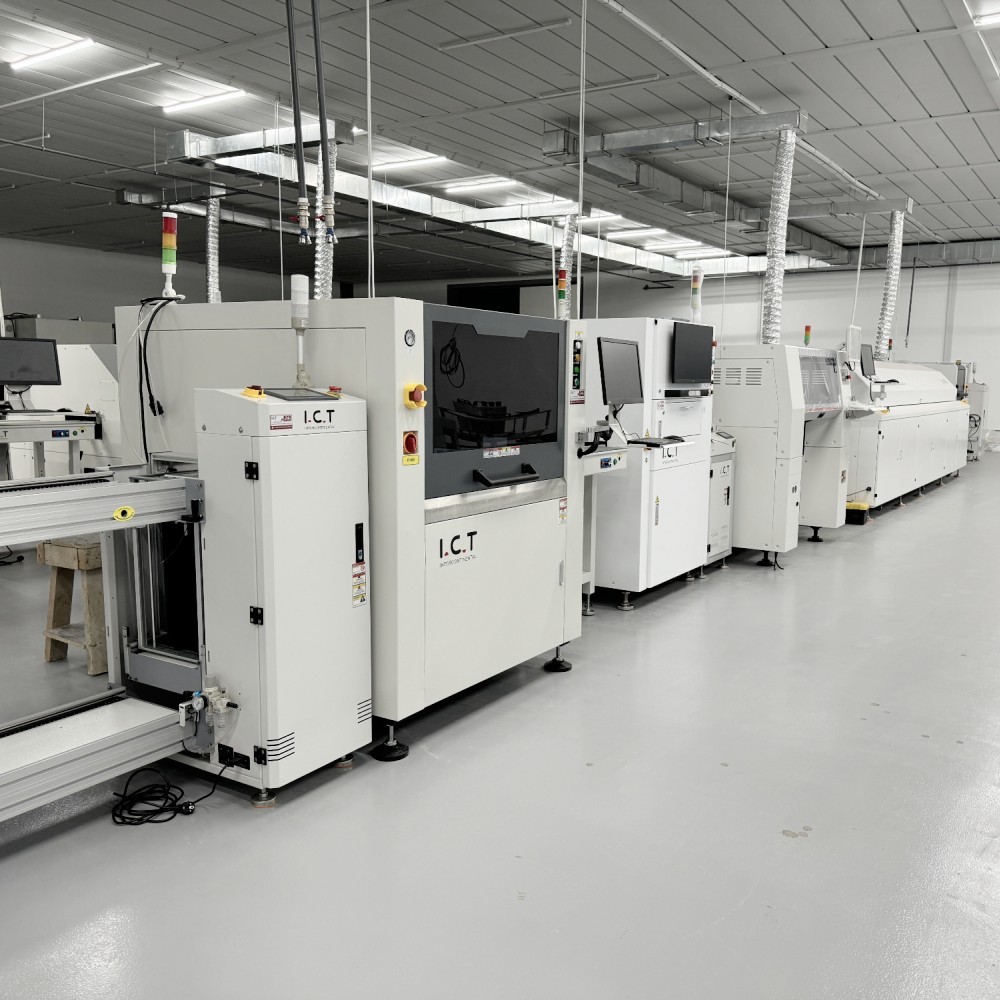

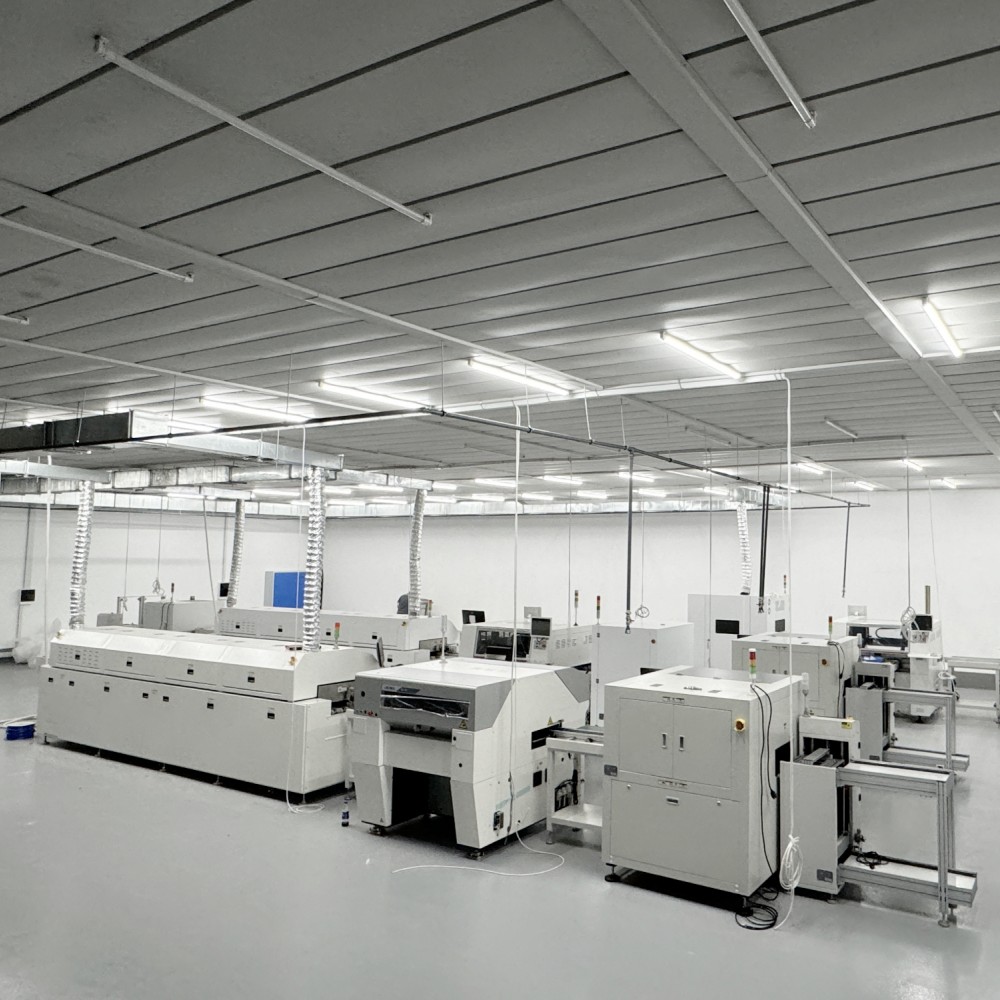

ICT a trimis ingineri în America de Nord pentru o fabrică de instrumente de frumusețe. Au instalat două linii SMT cu mașina de imprimat PCB. Configurarea a implicat calibrare completă, testare și verificări de aliniere. Echipa locală a primit instruire privind calibrarea automată, setările de presiune și integrarea MES. Liniile au obținut o acceptare rapidă cu precizie ridicată pentru componentele mici. Clientul a apreciat soluția rapidă a problemelor și sfaturile de proces. Acest lucru demonstrează expertiza globală în domeniul TIC și sprijinul de încredere pentru proiecte internaționale.
| Servicii globale și asistență pentru instruire
ICT asigură instalarea, întreținerea și instruirea completă pentru mașina de imprimat PCB. Experții la fața locului se ocupă de configurare, calibrare și optimizare a liniei. Diagnosticarea de la distanță remediază rapid defecțiunile. Instruirea include utilizarea interfeței, analiza jurnalului și configurarea programului în 5-10 minute. Ne adaptăm la schimbările de producție pentru o producție mai bună. La nivel mondial centrează stocul de piese pentru livrare rapidă. Parteneriatul pe termen lung asigură funcționarea fără probleme și upgrade-uri. Întrebați despre prețul mașinii imprimantei pcb cu pachete de servicii.
| Recenziile clienților
Utilizatorii îi laudă pe inginerii TIC pentru instalarea profesională în străinătate și răspunsurile prompte. Mașina de imprimat PCB oferă performanțe stabile cu defecțiuni minime. Ambalarea sigură ajunge intactă la nivel global. Soluțiile rapide mențin fluxul de producție. Un producător de LED-uri a spus: „Precizia ne-a îmbunătățit foarte mult ansamblul.” Un alt producător a apreciat instruirea ușoară și economiile de costuri. Fiabil pentru nevoile mașinilor de imprimat din China.
| Certificari si standarde
ICT respectă CE, RoHS, ISO9001 pentru siguranță și mediu. Brevetele acoperă curățarea arcului, controlul presiunii, prevenirea coliziunilor și sistemele de transport. Aceste inovații asigură calitate superioară a imprimării și durată de viață a șablonului. Standardele globale creează încrederea cumpărătorului.

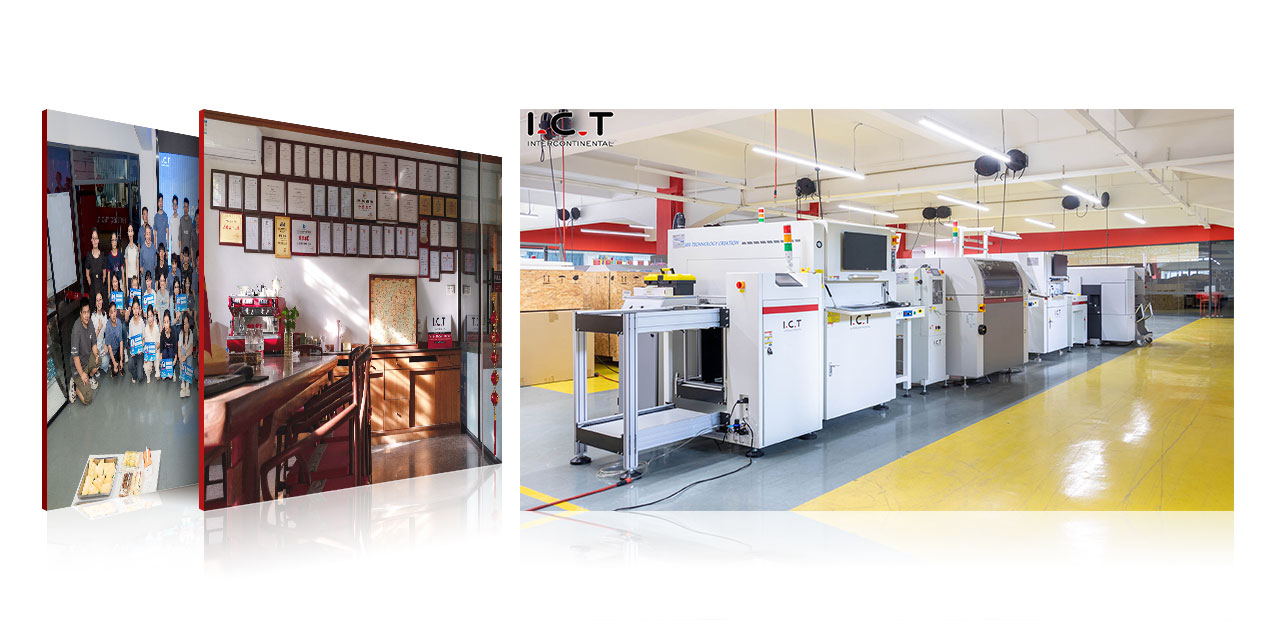

| Despre compania ICT și fabrica noastră SMT
ICT dezvoltă și produce intern cu 89 de angajați și 20 de ingineri. Deservim peste 1600 de clienți în 72 de țări cu o creștere rapidă. Testele stricte de calitate și managementul acoperă liniile SMT complete. Centrele globale de vânzări și service oferă ajutor local. Acest lucru acceptă mașini de imprimat PCB fiabile și soluții totale.
