ICT-6561
I.C.T
| Cantitate: | |
|---|---|
| Introducere imprimante SMT complet automată
Imprimanta stencil complet automată SMT de la ICT este o alegere de top pentru ansamblul PCB modern. Această mașină oferă precizie și viteză înaltă, cu un ciclu de imprimare de 7 secunde și o precizie de ±0,025 mm. Automatizează aplicarea pastei de lipit, reducând erorile manuale și risipa, îmbunătățind în același timp calitatea. Proiectat pentru industrii precum electronicele de larg consum, LED-urile și autovehiculele, oferă calibrare automată a PCB-ului, presiune reglabilă a racletei și curățare șablon. ICT integrează sistemele Industry 4.0 și MES pentru soluții de fabrici inteligente. Cu operare ușoară pe Windows 10 și materiale durabile de la mărci de top, asigură fiabilitatea pe termen lung. Această imprimantă ajută fabricile să mărească productivitatea și să răspundă nevoilor diverse cu performanțe eficiente și stabile.
| Caracteristică
Imprimanta PCB oferă o precizie ridicată, cu o precizie de poziționare repetată de ±0,01 mm și o precizie de imprimare de ±0,025 mm. Acest lucru asigură că fiecare strat de pastă de lipit este aplicat perfect, reducând erorile în asamblarea PCB-ului. Sistemul avansat de viziune utilizează surse de lumină inelar uniformă și coaxiale pentru a identifica diferite tipuri de PCB, inclusiv placarea cu cositor și FPC. Această precizie este ideală pentru PCB-uri cu pas fin, făcându-l potrivit pentru LED-uri și electronice auto unde calitatea este critică.
Cu un ciclu de imprimare de 7 secunde, această imprimantă accelerează semnificativ liniile de producție. Setările de schimbare rapidă a liniei permit ajustări rapide, minimizând timpul de nefuncționare. Această caracteristică este perfectă pentru fabricile care trebuie să gestioneze eficient comenzile mari. Sistemul de control automat reglează viteza și distanța de separare, asigurând rezultate consistente. Această viteză, combinată cu repetabilitate ridicată, ajută la respectarea termenelor limită strânse, menținând în același timp producția de calitate superioară.
Imprimanta include un sistem de curățare automată cu opțiuni uscate, umede și de aspirare. Această caracteristică elimină pasta de lipit de pe ambele părți ale șablonului, asigurând imprimări curate de fiecare dată. Sistemul unic de pulverizare folosește software pentru a controla consumul de alcool și hârtie, economisind materiale. Această automatizare reduce efortul manual și menține imprimarea de înaltă calitate, ceea ce o face o alegere rentabilă pentru mediile de producție aglomerate.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.

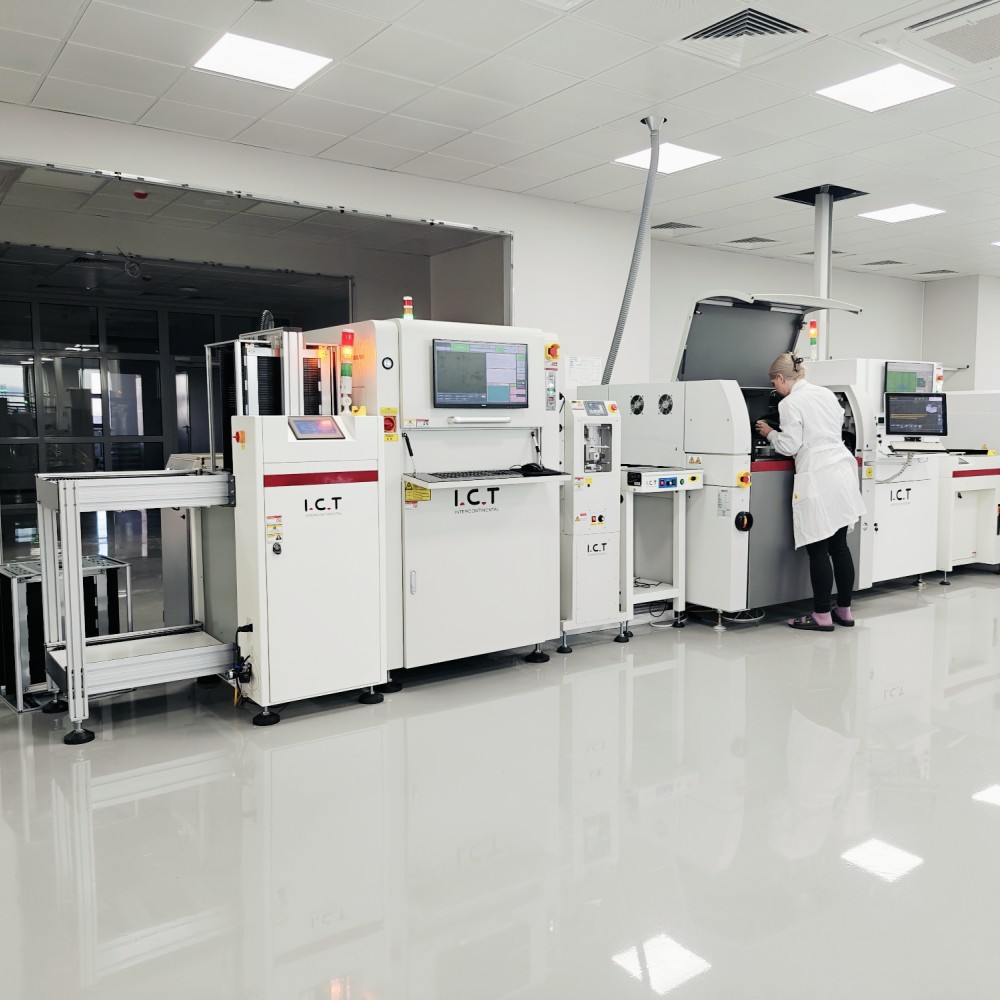

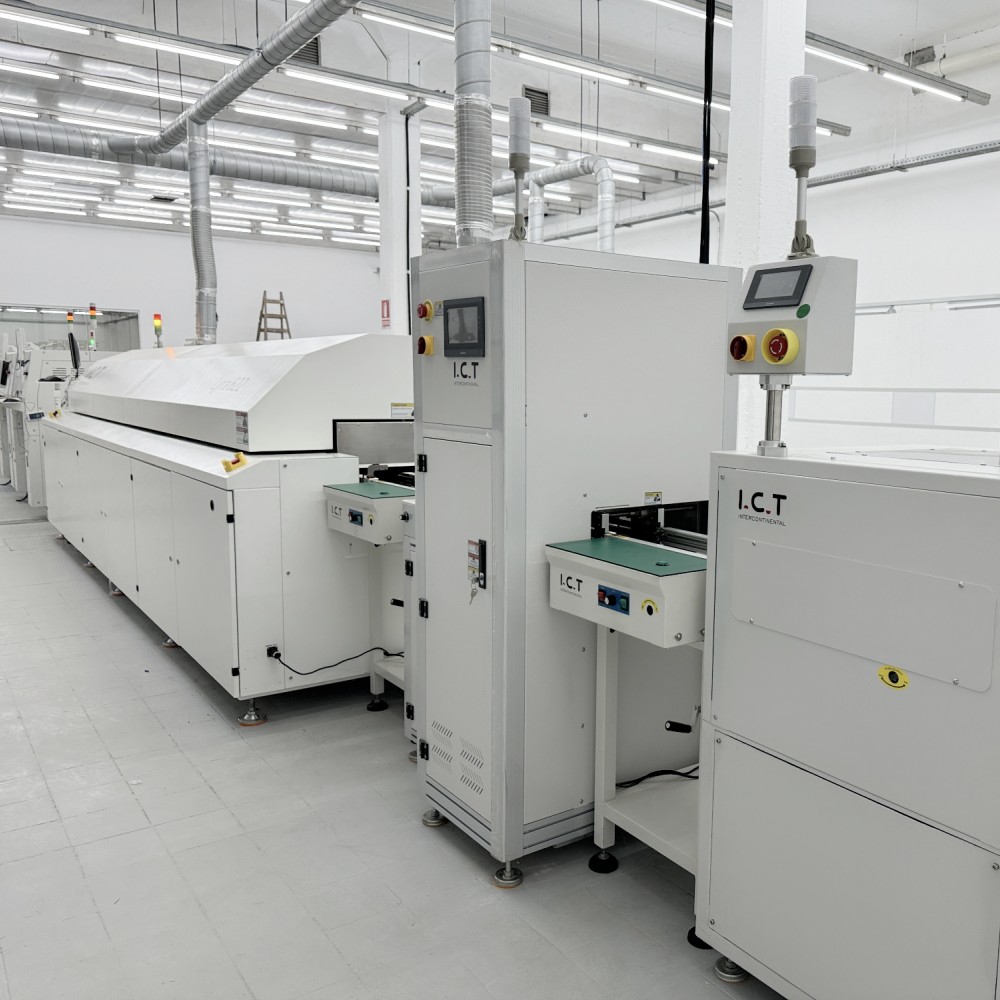

| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser / montator de etichete / imprimantă cu jet de cerneală |
| Video cu succesul clienților
În 2025, inginerii ICT au vizitat o fabrică client care produce iluminat cu LED pentru locuință pentru a oferi servicii de instalare și instruire. Clientul avea nevoie de o linie SMT complet automată cu 13 utilaje, însumând 29 de metri, dar avea un spațiu limitat de 21 de metri lungime și 5 metri lățime. ICT a proiectat un aspect în formă de U, încadrând linia în 16 metri lungime și 2,7 metri lățime. După două zile de instalare și depanare, urmate de șase zile de instruire și suport tehnic, proiectul a fost livrat cu succes. Această soluție a îndeplinit în mod eficient nevoile de spațiu și producție ale clientului.
| Service și suport pentru instruire
ICT oferă servicii excelente și instruire pentru imprimanta PCB. Echipa noastră oferă instalare, întreținere și asistență tehnică pentru a asigura o funcționare bună. Oferim instruire practică pentru operatori, învățându-i să folosească interfața Windows 10 și să gestioneze funcțiile imprimantei. Rețeaua noastră globală de servicii este pregătită să asiste cu răspunsuri rapide și îndrumări de specialitate. Cu peste 25 de ani de experiență, ajutăm clienții să își optimizeze procesele de producție și să rezolve orice probleme, asigurând succes și satisfacție pe termen lung.
| Recenziile clienților
Clienții adoră imprimanta și serviciile noastre PCB! Ei îi laudă pe inginerii noștri pentru sprijinul lor calificat și rezolvarea rapidă a problemelor. Fiabilitatea echipamentului și imprimarea de înaltă calitate obțin note mari. Ambalajul nostru atent și livrarea rapidă primesc, de asemenea, complimente. Clienții apreciază răspunsul nostru rapid la întrebările lor, făcându-i să se simtă sprijiniți în orice moment.
| Certificari si standarde
ICT deține certificări de top precum CE, RoHS și ISO9001, asigurând siguranță și calitate. Avem, de asemenea, brevete pentru modelele noastre inovatoare. Aceste certificate dovedesc angajamentul nostru față de standarde înalte și performanță de încredere în fiecare imprimantă PCB.
| Despre compania TIC și fabrica noastră
ICT este un furnizor lider de soluții electronice cu peste 25 de ani de experiență. Ne ocupăm de cercetare, dezvoltare și producție cu o echipă mare, care crește rapid pentru a servi peste 1600 de clienți din 72 de țări. Fabrica noastră dispune de teste stricte și un sistem puternic de management al calității. Situat în Dongguan, China, oferim soluții globale cu tehnologie avansată și produse de încredere.
