Cele mai multe probleme BGA void nu sunt găsite acolo unde sunt create.
Ele sunt găsite mult mai târziu - după ce produsele au fost expediate, stresate și returnate fără o explicație evidentă.
Fabricile spun adesea că „inspectează” golurile. Ceea ce înseamnă cu adevărat este că înregistrează dovezile după fapte . Vidul este deja acolo. Procesul care l-a creat a continuat deja.
Pentru a înțelege de ce golurile continuă să revină, inginerii trebuie să privească dincolo de rezultatul inspecției și să examineze mecanismul din spatele acestuia. Acest lucru necesită înțelegerea nu numai a ceea ce arată imaginea cu raze X, ci și a modului în care funcționează inspecția cu raze X în electronică și a modului în care datele sale pot fi utilizate ca feedback, mai degrabă decât ca judecată.
Atunci când inspecția cu raze X este tratată ca un instrument de feedback în loc de o poartă de trecere/eșec, devine posibil să se urmărească formarea golurilor până la sursă și să împiedice apariția din nou a aceluiași defect.
Golurile BGA sunt periculoase tocmai pentru că se comportă politicos la început.
Nu scurtcircuitează, nu întrerup semnalele și nu se anunță în timpul testării funcționale.
Placa pornește. Cifrele par normale. Toată lumea merge mai departe.
Ceea ce face vidul este să aștepte.
Acesta se află în interiorul îmbinării de lipit, reducând zona de contact și concentrând stresul, în timp ce produsul intră în viața reală - căldură, sarcină, vibrații și timp.
Până când articulația începe să cedeze, procesul care a creat-o a dispărut de mult, iar dovezile sunt îngropate.
Această întârziere nu este un accident al fizicii.
Acesta este motivul pentru care evadează din fabrici și revin ca probleme de fiabilitate.
Un gol nu slăbește uniform îmbinarea de lipit.
Creează un dezechilibru - termic, mecanic și, în cele din urmă, structural.
Căldura se luptă să scape printr-o articulație cu cavități interne.
Tensiunea se acumulează la marginile golului în loc să se răspândească în mod natural prin lipire.
Sub ciclul termic, acele puncte de stres devin origini de fisuri.
Eșecul este rareori dramatic.
Apare ca un comportament intermitent, defecțiuni sensibile la temperatură sau oboseală timpurie care sfidează explicația simplă.
Acesta este motivul pentru care defecțiunile legate de goluri sunt adesea diagnosticate greșit ca probleme de calitate a componentelor, mai degrabă decât probleme de proces.
Un gol nu slăbește uniform îmbinarea de lipit.
Creează un dezechilibru - termic, mecanic și, în cele din urmă, structural.
Căldura se luptă să scape printr-o articulație cu cavități interne.
Tensiunea se acumulează la marginile golului în loc să se răspândească în mod natural prin lipire.
Sub ciclul termic, acele puncte de stres devin origini de fisuri.
Eșecul este rareori dramatic.
Apare ca un comportament intermitent, defecțiuni sensibile la temperatură sau oboseală timpurie care sfidează explicația simplă.
Acesta este motivul pentru care defecțiunile legate de goluri sunt adesea diagnosticate greșit ca probleme de calitate a componentelor, mai degrabă decât probleme de proces.
Testarea electrică poate confirma doar faptul că un circuit este conectat, nu dacă îmbinarea de lipit va supraviețui stresului pe termen lung.
AOI se confruntă cu o limitare mai fundamentală: pur și simplu nu poate vedea în interiorul pachetelor terminate de jos.
Acesta este motivul pentru care multe defecte critice legate de BGA rămân invizibile doar pentru inspecția optică, așa cum se explică clar în X-ray vs AOI: care defecte sunt invizibile pentru inspecția optică.
Ca rezultat, defecțiunile legate de goluri sunt adesea diagnosticate greșit ca probleme de calitate a componentelor, mai degrabă decât probleme legate de proces.

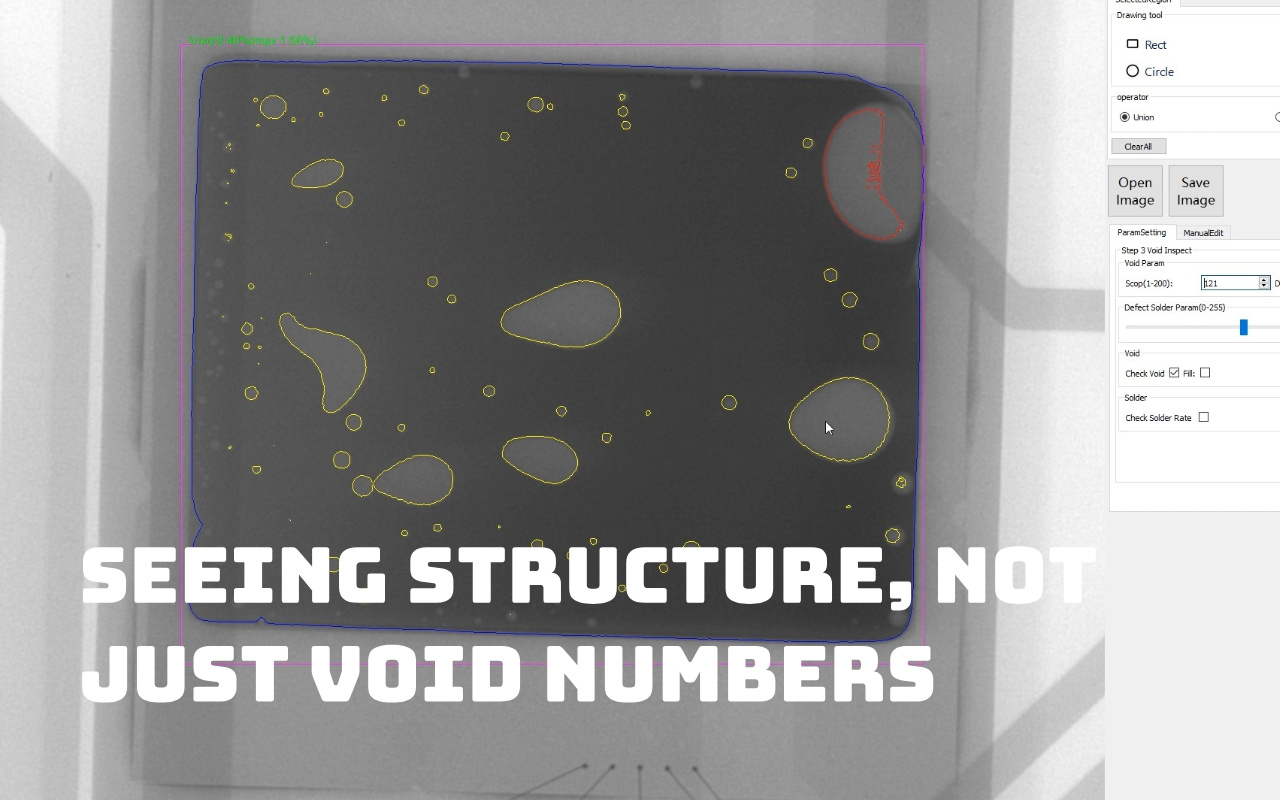

Majoritatea discuțiilor despre goluri încep și se termină cu un procent.
Acest lucru este convenabil, măsurabil și adesea înșelător.
Două îmbinări de lipit pot împărtăși același procent de gol și se pot comporta complet diferit pe teren.
Un gol centrat sub minge interferează cu fluxul de căldură mult mai mult decât câteva goluri mai mici din apropierea marginilor.
Distribuția spune o poveste pe care numerele singure nu pot.
Raze X nu măsoară doar cantitatea.
Ea dezvăluie structura — iar structura determină comportamentul.
Un singur gol mare acționează ca un defect al sticlei.
Stresul nu se răspândește în jurul lui; se adună.
Mai multe goluri mici, distribuite uniform, pot reduce volumul de lipit, dar permit totuși partajarea sarcinii.
Diferența nu este teoretică - se manifestă în viața la oboseală și rezistența termică.
Fără raze X, aceste două condiții arată identice cu testele din aval.
Cu raze X, diferența este evidentă – și acționabilă.
O singură imagine cu raze X este o fotografie.
O serie de imagini este o cronologie.
Când comportamentul de gol se repetă pe panouri, indică o stare de proces stabilă, dar defectuoasă.
Când se deplasează treptat în timp, semnalează uzura, contaminarea sau fluajul parametrilor.
Consistența tendinței este locul în care razele X încetează să fie inspecție și începe să fie supraveghere.
Le spune inginerilor nu doar ce s-a întâmplat, ci și dacă se înrăutățește.

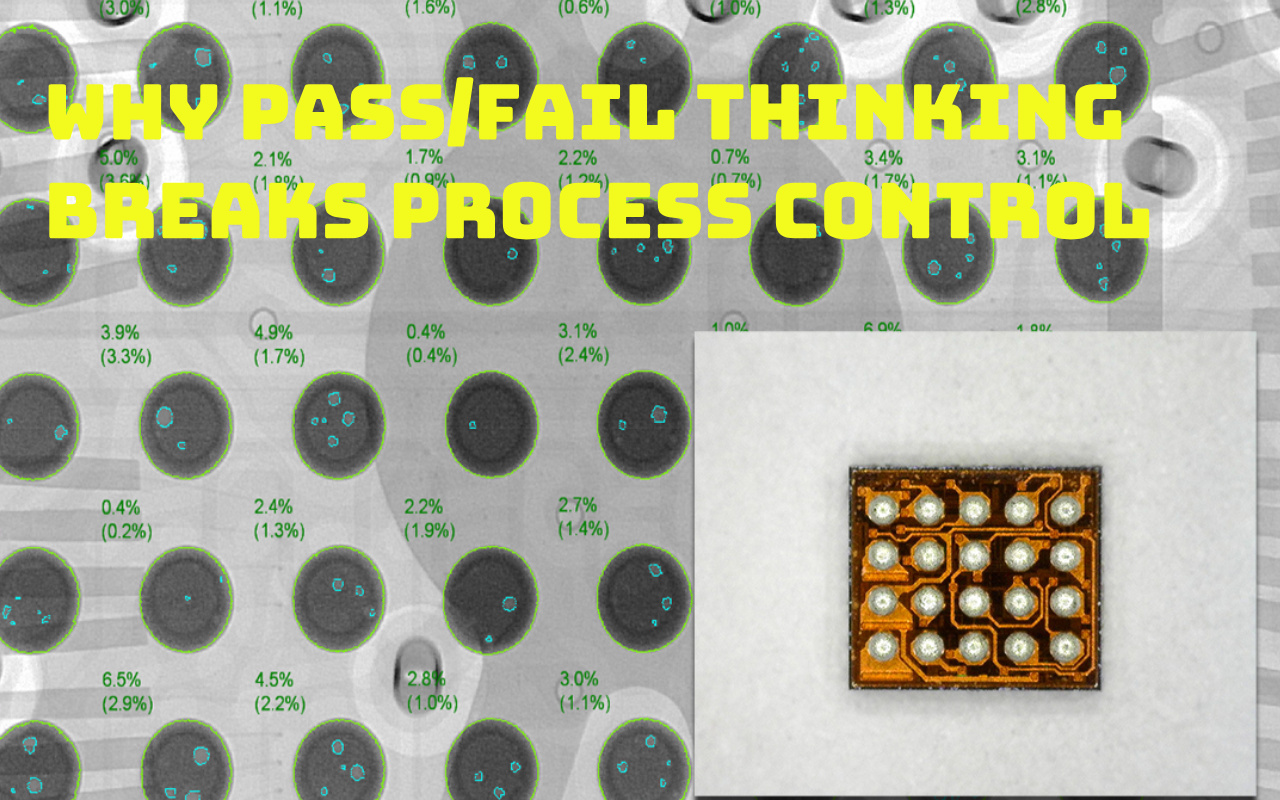

Standardele definesc linia minimă dintre acceptabil și inacceptabil.
Ele nu definesc excelența, stabilitatea sau marja.
Un proces care trăiește chiar sub limită nu este sănătos – este fragil.
Cu toate acestea, multe fabrici tratează criteriile IPC de trecere ca o dovadă că nimic nu necesită atenție.
Raze X dezvăluie cât de aproape este un proces de acea margine.
Ignorarea acestei informații este o alegere, nu o limitare.
Treci sau nu este simplu.
Realitatea nu este.
Procesele se deplasează în liniște.
Paste varste. Șabloanele se poartă. Profilurile se schimbă.
Niciuna dintre acestea nu provoacă defecțiuni instantanee, dar toate lasă amprente în interiorul îmbinării de lipit.
Judecățile binare șterg acele amprente.
Analiza tendințelor le păstrează.
Folosită corect, X-ray răspunde la o singură întrebare puternică:
Ce a produs de fapt procesul?
Când parametrii se modifică, radiografia confirmă dacă modificarea a contat.
Când materialele se schimbă, arată consecința, nu intenția.
Această buclă de feedback înlocuiește argumentul cu dovezi.
El transformă controlul procesului din credință în observație.
Formarea golurilor începe adesea înainte ca componenta să atingă tabla.
Volumul inconsecvent al pastei înseamnă disponibilitate inconsecventă a fluxului.
Eliberarea slabă captează reziduurile unde ar trebui să scape gazele.
Raze X nu diagnostichează imprimarea direct, dar își expune rezultatul.
Când modelele de goluri se repetă, imprimarea vorbește adesea prin îmbinarea de lipit.
Plasarea determină modul în care lipirea poate să se miște.
Prea multă forță restricționează fluxul. Prea puțin permite dezechilibru.
Coplanaritatea componentelor decide dacă colapsul este uniform sau haotic.
Aceste efecte sunt subtile, invizibile în timpul plasării și de netăgăduit sub raze X.
Articulația își amintește ce plasament a uitat.
Reflow nu creează goluri, ci dezvăluie dacă etapele anterioare au pregătit corect îmbinarea.
Preîncălzirea insuficientă lasă fluxul inactiv.
Rampele agresive captează gazele înainte ca evadarea să fie posibilă.
Feedbackul cu raze X separă ajustările necesare de superstiție.
Dacă golul nu se schimbă, cauza se află în altă parte.

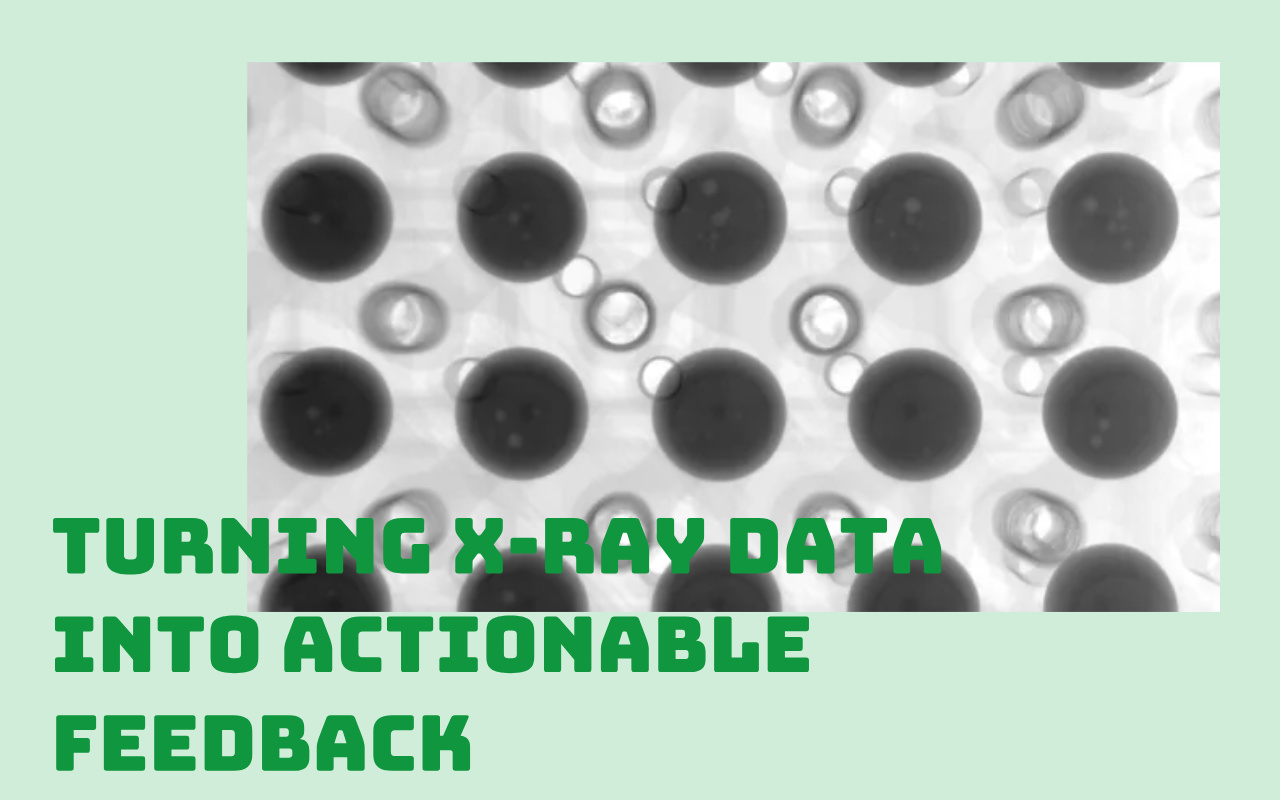

Înainte ca un proces să poată fi îmbunătățit, acesta trebuie mai întâi înțeles.
Multe fabrici opresc acest pas și trec direct la ajustare, sperând că următoarea schimbare va fi cea corectă.
O linie de bază goală nu este o țintă. Este o descriere a realității.
Înregistrează ceea ce produce procesul atunci când funcționează normal, cu punctele sale forte și cu defectele sale intacte.
Această linie de bază trebuie să includă variații - panouri bune, panouri medii și cele marginale - deoarece problemele de fiabilitate nu provin din medii.
Fără o linie de bază, inginerii nu au niciun punct de referință.
Fiecare fluctuație pare urgentă, fiecare abatere pare suspectă.
Cu o valoare de referință, schimbarea devine măsurabilă, iar îmbunătățirea devine deliberată în loc de emoțională.
O imagine cu raze X răspunde la o singură întrebare: ce s-a întâmplat cu această placă?
Producția, însă, nu este făcută din plăci simple.
Golurile devin semnificative atunci când se repetă, derivă sau se grupează în timp.
O tendință ascendentă lentă semnalează adesea uzura șablonului, îmbătrânirea pastei sau dezechilibrul termic cu mult înainte de apariția defecțiunilor.
Aceste avertismente timpurii sunt invizibile dacă inginerii se uită doar la rezultate izolate.
Monitorizarea tendințelor mută atenția de la vina la comportament.
Le spune inginerilor dacă procesul este stabil, se deteriorează sau răspunde la intervenție.
Acesta este momentul în care razele X încetează să fie inspecție și începe să devină previzionare.
Fiecare schimbare a procesului este o revendicare: aceasta va îmbunătăți lucrurile.
Raze X este modul în care această afirmație este testată.
Fără verificare, ajustările se acumulează și interacționează în moduri imprevizibile.
Inginerii își pierd încrederea pentru că nu pot spune care schimbare a contat și care nu a făcut nimic.
Feedbackul cu raze X restabilește claritatea legând cauza de consecință.
Când comportamentul nu se schimbă după o ajustare, mesajul este simplu: cauza principală se află în altă parte.
Această onestitate economisește timp, previne supracorecția și protejează stabilitatea procesului.
Dovezile înlocuiesc argumentele, iar progresul devine repetabil.

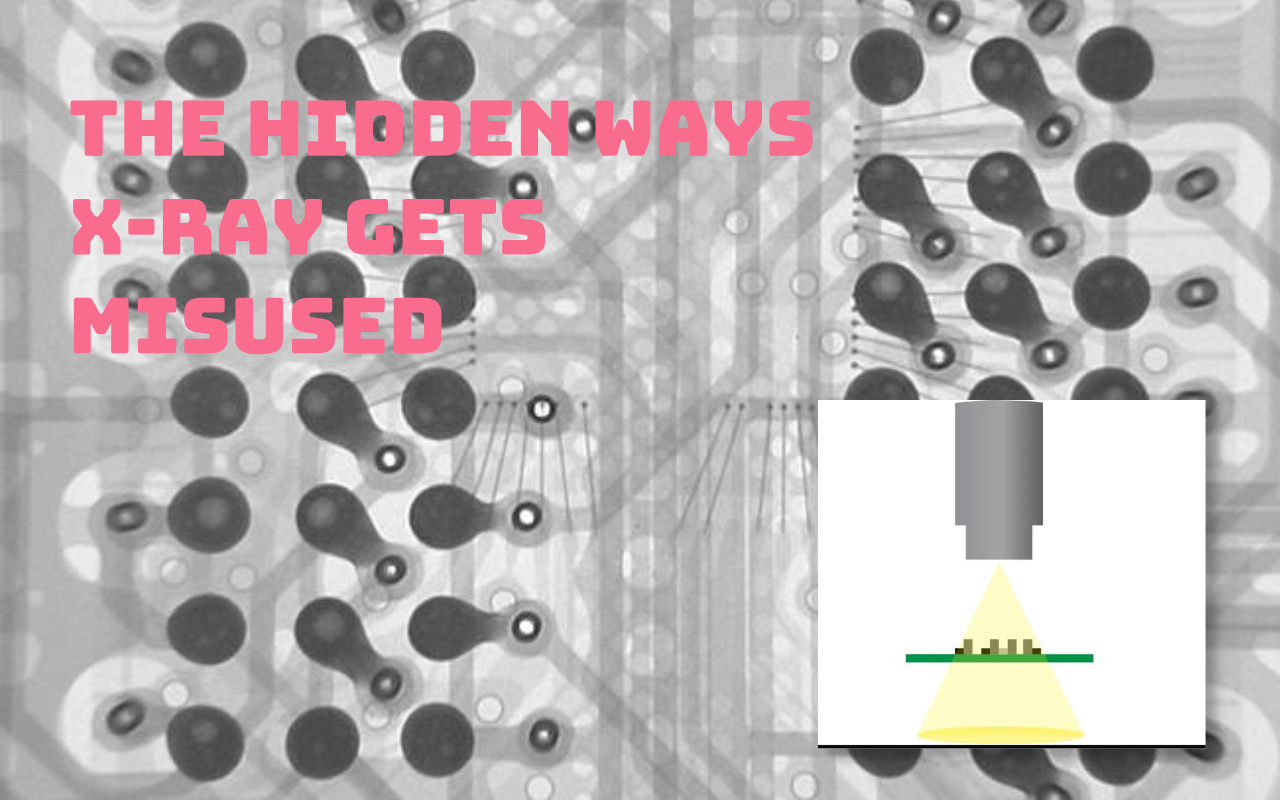

Mediile sunt confortabile, deoarece simplifică complexitatea.
De asemenea, sunt periculoase din același motiv.
O medie acceptabilă poate ascunde cazuri extreme în care fiabilitatea începe să eșueze.
Câteva îmbinări cu structuri goale critice pot exista în liniște sub un număr liniştitor.
Acesta este modul în care procesele trec auditurile și totuși eșuează clienții.
Imaginile cu raze X dezvăluie distribuția, nu doar magnitudinea.
Ignorarea acestor informații nu este o limitare tehnică - este o alegere.
Și rareori este unul înțelept.
Când radiografia este utilizată numai după ce apare o problemă, aceasta devine o înregistrare istorică.
Acesta explică ce a mers prost, dar prea târziu pentru a preveni.
În momentul în care o defecțiune declanșează inspecția, materialele s-ar putea să se fi schimbat, echipamentul s-ar fi putut deplasa și condițiile s-ar putea să nu se mai potrivească.
Analiza cauzei devine speculativă în loc de precisă.
Inspecția preventivă, chiar și la frecvență joasă, schimbă această dinamică.
Le permite inginerilor să recunoască tipare înainte ca acestea să devină incidente.
Diferența nu este în mașină, ci în momentul în care este utilizat.
Datele ar trebui să clarifice procesele, nu să atribuie vinovăția.
Când rezultatele cu raze X sunt folosite pentru a arăta cu degetul, învățarea se oprește.
Operatorii ajustează comportamentul pentru a evita controlul mai degrabă decât pentru a îmbunătăți rezultatele.
Inginerii devin precauți în loc să devină curioși.
Procesul devine rigid, nu mai bun.
Reducerea vidului necesită deschidere.
Razele X trebuie văzute ca o dovadă neutră - ceea ce a produs procesul, nu cine a eșuat.
Numai așa se poate susține îmbunătățirea.

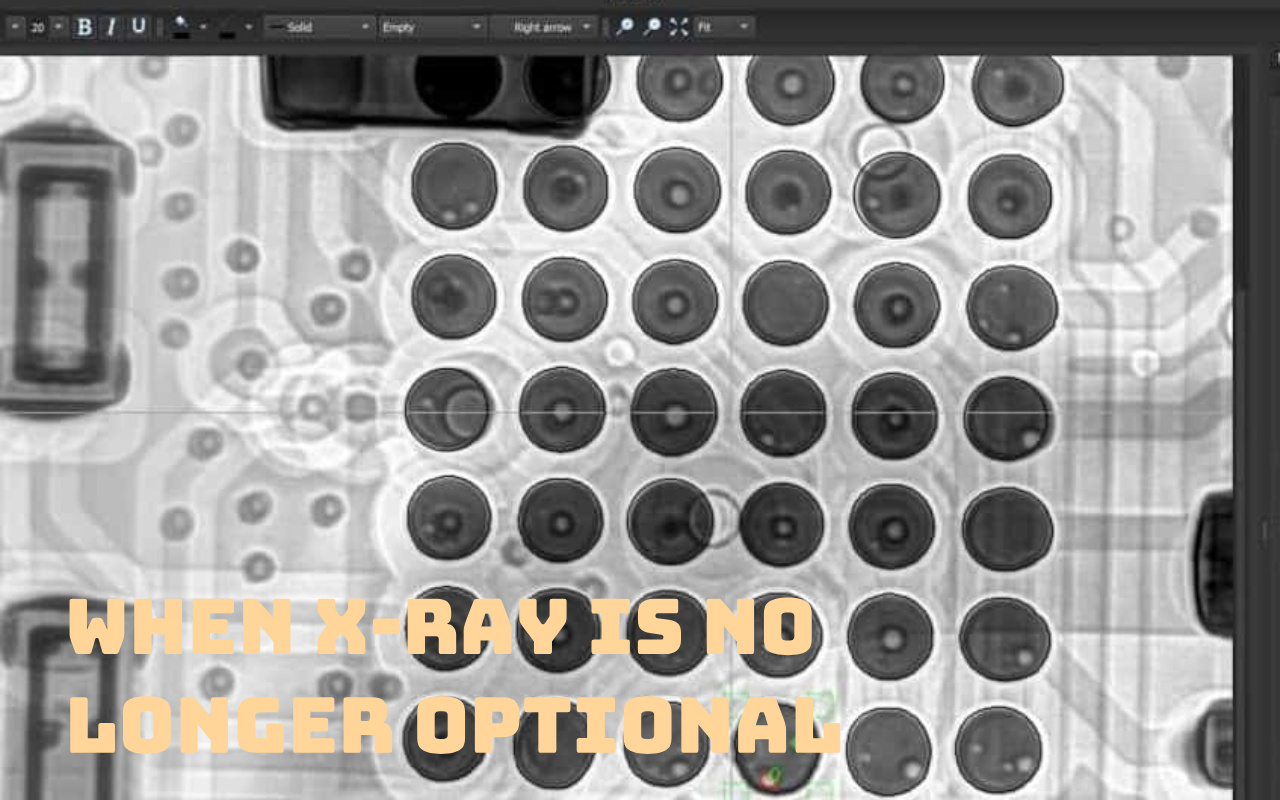

În ansamblurile de mare putere, îmbinările de lipit fac parte din sistemul termic.
Golurile întrerup fluxul de căldură la fel de sigur ca și radiatoarele slabe.
Fără feedback cu raze X, aceste întreruperi rămân invizibile până când performanța scade.
În acel moment, acțiunea corectivă nu mai este preventivă - este controlul daunelor.
Pentru proiectele critice termic, ghicitul nu este acceptabil.
Feedbackul cu raze X oferă vizibilitatea necesară pentru a controla ceea ce nu poate fi văzut de la suprafață.
În aceste cazuri, inspecția nu este opțională – este fundamentală.
Timpul este neiertător în produsele cu durată lungă de viață.
Micile imperfecțiuni cresc sub repetare, căldură și vibrații.
Industriile care cer fiabilitate înțeleg acest lucru.
Ele necesită dovezi nu doar de conformitate, ci și de control.
Feedbackul cu raze X furnizează această dovadă, arătând comportamentul articulației interne în timp.
Acesta este motivul pentru care aceste sectoare nu se întreabă dacă este nevoie de raze X.
Ei intreaba cum se foloseste.
Distincția contează.
Pe măsură ce plăcile devin mai groase și mai complexe, comportamentul termic devine mai puțin intuitiv.
Căldura nu mai curge uniform. Evacuarea gazelor devine imprevizibilă.
Ceea ce intenționează inginerii în timpul redistribuirii nu este adesea ceea ce se întâmplă de fapt sub pachet.
Raze X dezvăluie acest decalaj între intenție și rezultat.
În plăcile complexe, vizibilitatea nu este un lux.
Este singura modalitate de a înlocui presupunerea cu înțelegerea.
Când datele cu raze X intră în SPC, golurile nu mai sunt surprize.
Ele devin tendințe, limite și semnale.
Diagramele de control transformă inspecția în monitorizare.
Inginerii nu mai așteaptă să apară defectele, ci urmăresc dezvoltarea comportamentului.
Aceasta este diferența dintre a reacționa la eșec și a gestiona un proces.
SPC nu ia decizii.
Ea face decizii inevitabile.
Doar radiografia arată rezultatele, nu cauzele.
Conexiunea creează sens.
Când tendințele de goluri sunt comparate cu datele de tipărire, apar modele.
Atunci când sunt legate de profiluri de redistribuire, explicațiile devin mai clare.
Corelația restrânge spațiul de căutare și accelerează corecția.
Datele izolate confundă.
Datele conectate învață.
Urmărirea golurilor zero destabiliza adesea producția.
Fiecare ajustare mică introduce o nouă incertitudine.
Un proces stabil cu un comportament previzibil de gol este mult mai valoros decât unul instabil care urmărește perfecțiunea.
Feedbackul cu raze X ajută la definirea acelei ferestre de stabilitate și la menținerea procesului în interiorul acesteia.
Fiabilitatea nu se obține prin eliminarea fiecărei imperfecțiuni.
Se realizează prin controlul celor care contează, în mod constant, în timp.
Razele X dezvăluie goluri, dar nu le repară - doar feedback-ul sistematic închide căile de formare.
Trecerea de la trecere/eșec la control bazat pe tendințe; corelați golurile cu imprimarea, plasarea și redistribuirea; utilizați instrumente capabile precum ICT-7900 pentru date rapide și precise.
Țintați golirea scăzută constantă ca dovadă a stăpânirii procesului, în special în aplicațiile de înaltă fiabilitate.
Standardele IPC tratează golirea >25% în orice bilă ca un defect pentru produsele de clasa 3, dar aceasta este o valoare de bază minimă. Context: Limita derivă din studii de fiabilitate care arată un risc crescut peste acest nivel pentru stres termic și mecanic. În practică, procesele capabile ating <15% medie, fără nicio minge să depășească 20%. Exemplu de aplicație: În modulele de putere pentru automobile, inginerii strâng adesea la <10% bilele termice pentru a asigura răspândirea căldurii, verificată prin teste de viață accelerate care corelează golurile mai mici cu cicluri mai lungi până la defecțiune.
Nu, o anumită golire este inerentă din cauza degazării fluxului și a fizicii materialelor. Fundal: chiar și pastele optimizate cu goluri reduse și reflow în vid lasă urme. Principiu: Golurile se formează atunci când substanțele volatile scapă de lipitură topită; eliminarea perfectă ar necesita lipire fără flux, ceea ce nu este practic. Exemplu: liniile principale care utilizează azot, înmuiere prelungită și pastă cu goluri reduse ating în mod obișnuit <5% în medie, dar niciodată zero; scopul este golirea previzibilă, cu impact redus, mai degrabă decât absența.
Prelevare zilnică sau pe schimb de probe în timpul producției stabile; 100% pe loturi noi sau după modificări. Context: Controlul statistic al procesului necesită suficiente mostre pentru a detecta schimbările din timp. Principiu: Monitorizarea tendințelor prinde derive mai rapid decât verificările de la sfârșitul liniei. Exemplu: liniile de volum mare inspectează prima bucată și la fiecare 50-100 de plăci, plus loturile complete după modificările profilului sau ale materialului, reintroducând datele în câteva ore pentru a preveni deșeurile.
Nu, alegerile de tipărire și materiale generează adesea câștiguri mai mari. Context: Sursele de goluri acoperă întregul lanț de proces. Principiu: Înmuierea prelungită ajută la eliminarea gazului, dar volumul insuficient de pastă sau eliberarea slabă captează inițial mai mult gaz. Exemplu: O instalație reduce golurile de la 22% la 8% prin optimizarea deschiderilor pentru șablon și numai prin selectarea pastei; o reducere suplimentară la <5% necesită doar o extensie minoră de înmuiere, dovedind că remediile din amonte sunt adesea mai eficiente.
În linie se ocupă de măsurători de bază/reușite cu volum mare; offline oferă diagnostice mai profunde. Context: există compromisuri între viteză și rezoluție. Principiu: Sistemele inline se integrează în linii pentru date în timp real, dar nu dispun de vizualizările înclinate/oblice și de mărirea mai mare a unităților offline necesare pentru recunoașterea modelului de cauza principală. Exemplu: producția folosește inline pentru monitorizarea tendințelor și alerte; ingineria extrage mostre către stații offline, cum ar fi ICT-7900, pentru cartografierea detaliată a golurilor și studii de corelație.
