Mulți producători de PCBA investesc în inspecția cu raze X cu intenția corectă - îmbunătățirea calității și reducerea evadărilor - dar totuși ajung să se confrunte cu blocaje neașteptate, costuri de inspecție în creștere sau feedback întârziat atunci când apar defecțiuni.
În cele mai multe cazuri, problema nu este tehnologia cu raze X în sine, ci alegerea unei strategii de inspecție greșite. Înțelegerea modului în care funcționează inspecția cu raze X în fabricarea PCBA este adesea piesa care lipsește atunci când aceste probleme apar pentru prima dată.

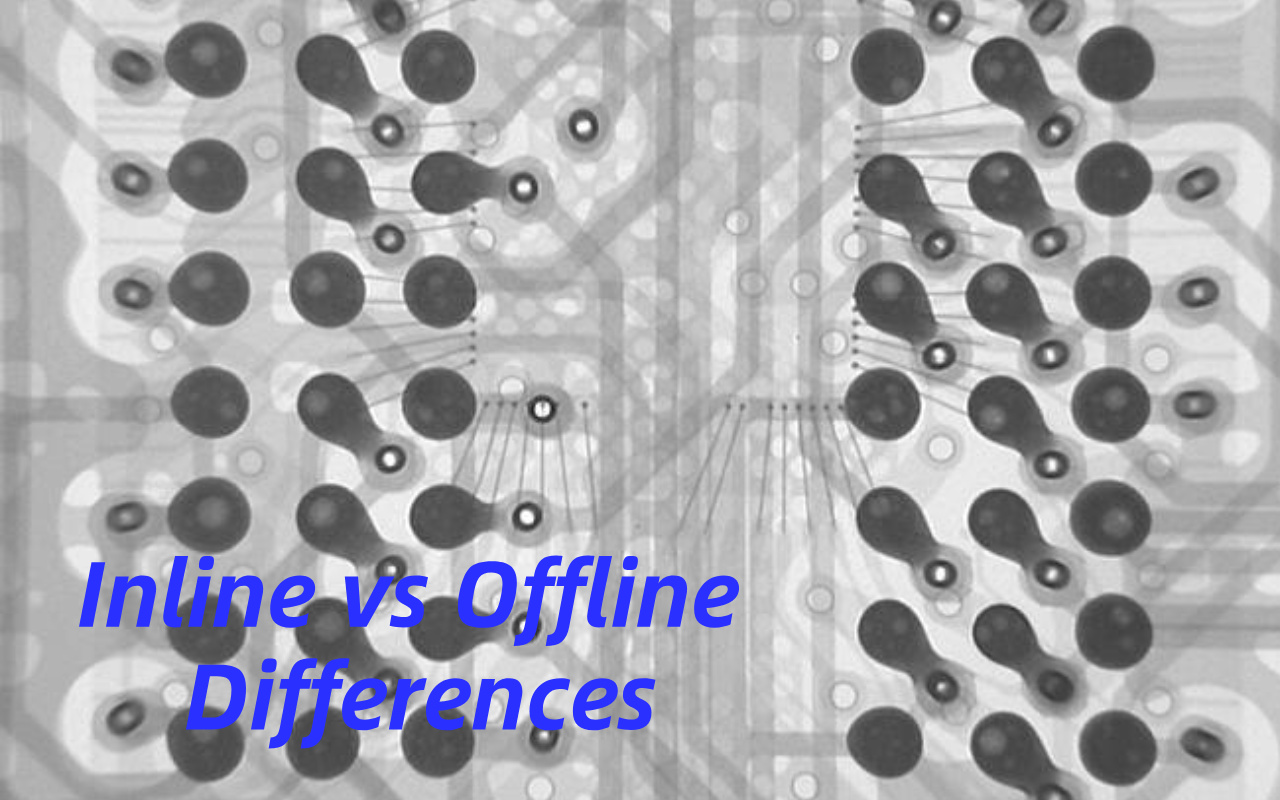

Sistemele de raze X inline și offline servesc unor scopuri foarte diferite. Unul este conceput să se miște cu viteza liniei dvs. de producție, în timp ce celălalt acordă prioritate flexibilității, rezoluției și analizei profunde. Atunci când tipul de sistem nu se potrivește cu volumul de producție, mixul de produse sau cerințele de calitate, rezultatul poate fi o debit mai lent, costuri mai mari de reluare sau defecte ratate care apar numai după ce produsele ajung pe teren.
Dacă rulați linii SMT de mare volum, o radiografie offline poate deveni rapid un blocaj. Dacă produceți plăci complexe, de volum redus, un sistem inline poate fi subutilizat și inutil de scump. În ambele cazuri, alegerea greșită îți erodează în tăcere rentabilitatea investiției – adesea pentru că defectele AOI nu le poate vedea, dar cu raze X nu sunt capturate în stadiul potrivit.
Multe fabrici investesc în inspecția cu raze X așteaptă un control al calității mai bun, doar pentru a constata că eficiența producției scade după instalare. Acest lucru se întâmplă adesea atunci când o radiografie în linie este plasată pe o linie care nu are timp takt stabil sau flux constant de produs.
Plăcile încep să facă coadă în fața radiografiei, operatorii intervin manual, iar sistemul devine mai degrabă un blocaj decât o protecție. De-a lungul timpului, planificatorii de producție încep să ocolească etapa de inspecție pentru a menține livrările la timp. În acel moment, sistemul de raze X există pe linie, dar valoarea lui reală nu mai este realizată.
Produse diferite implică riscuri de inspecție foarte diferite, dar multe fabrici aplică o singură abordare de inspecție pentru toate plăcile. Plăcile de înaltă densitate cu BGA și componente cu terminații inferioare necesită o analiză detaliată a golurilor și a îmbinărilor, în timp ce plăcile mai simple pot avea nevoie doar de verificări de bază de trecere/eșec.
Când se folosește un sistem offline unde este nevoie de feedback în timp real, defectele sunt adesea descoperite prea târziu, după ce sunt deja produse zeci sau sute de plăci. Pe de altă parte, forțarea inspecției complete în linie pe produse complexe, cu volum redus, poate simplifica prea mult parametrii de inspecție și poate ascunde defectele critice. Nepotrivirea crește în liniște riscul de calitate, fără a fi vizibilă imediat.
Adăugarea mai multor pași de inspecție nu îmbunătățește automat calitatea dacă acești pași sunt plasați prost sau utilizați incorect. Sistemele de inspecție consumă timp, spațiu pe podea și atenție inginerească, toate acestea trebuie să ofere o valoare măsurabilă.
Atunci când se utilizează raze X în linie acolo unde eșantionarea ar fi suficientă, inginerii se pot îneca în date fără o acțiune clară. Atunci când raze X offline sunt suprautilizate pentru verificări de rutină, timp valoros de inginerie este pierdut pe plăci cu risc scăzut. Inspecția eficientă înseamnă controlul procesului, nu inspectarea tuturor în mod egal.
Sistemele cu raze X inline sunt integrate fizic și logic în fluxul de producție SMT, poziționate de obicei după refluxare. PCB-ul se deplasează automat prin sistem pe benzi transportoare, fără a fi necesară manipularea manuală. Programele de inspecție sunt concepute pentru a se potrivi cu viteza liniei, acordând adesea prioritate consistenței și repetabilității față de detaliile maxime ale imaginii.
Deoarece sistemul funcționează continuu, rezultatele inspecțiilor sunt generate în timp real și pot fi legate de datele de producție. Acest lucru face ca radiografia în linie să facă parte din procesul de fabricație, mai degrabă decât un punct de control al calității separat.
Sistemele offline cu raze X funcționează independent de linia de producție și se bazează pe încărcarea și descărcarea manuală a plăcilor. Operatorii sau inginerii decid ce plăci să inspecteze, cât timp să le inspecteze și ce caracteristici să analizeze în detaliu.
Această flexibilitate permite o inspecție mai profundă, inclusiv vederi unghiulare, niveluri multiple de mărire și timp mai lung de analiză per îmbinare. Sistemele offline sunt utilizate în mod obișnuit pentru eșantionare, depanare și validare de inginerie. Acţionează mai degrabă ca un instrument analitic decât ca o poartă de inspecţie condusă de debit.

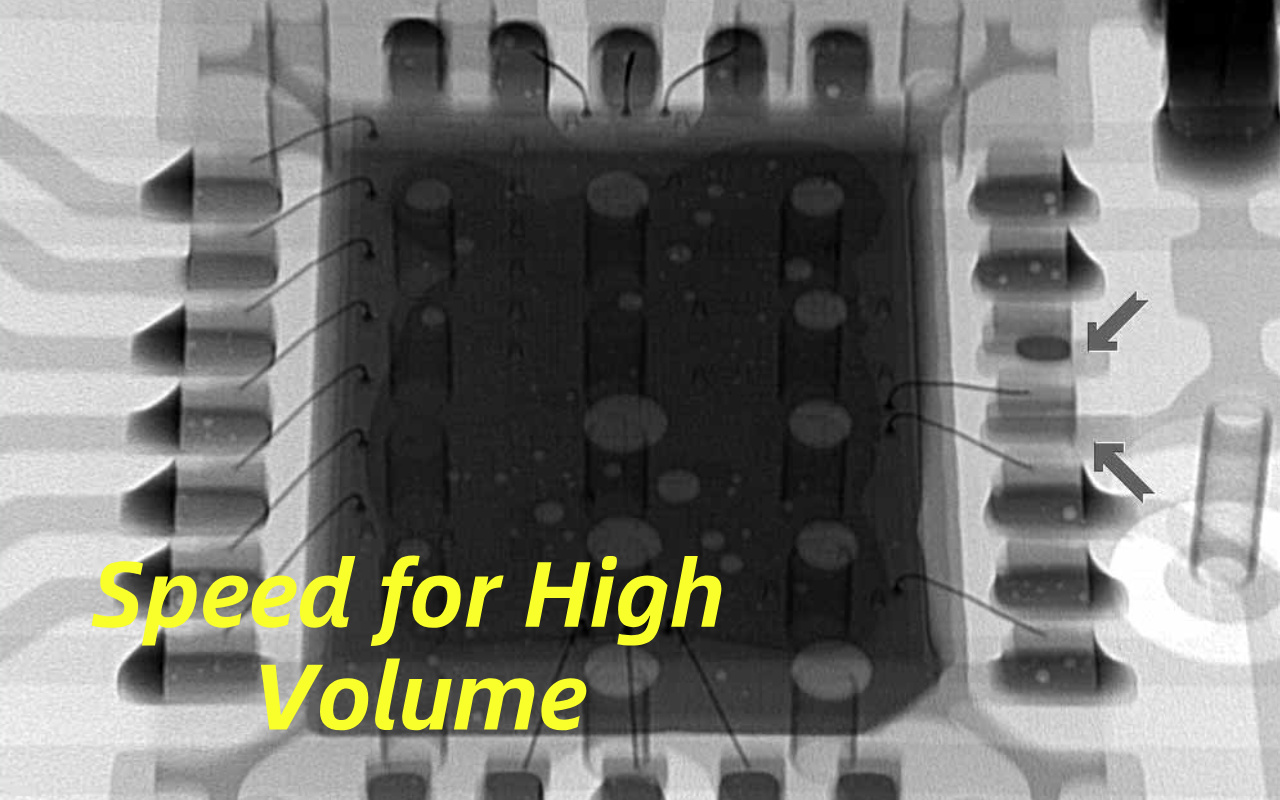

Cea mai evidentă diferență între raze X inline și offline este viteza de inspecție. Sistemele inline sunt optimizate pentru a inspecta fiecare placă rapid și consecvent, în timp ce sistemele offline schimbă viteza pentru detalii. Nivelurile de automatizare diferă, de asemenea, semnificativ, sistemele inline necesitând implicarea minimă a operatorului, iar sistemele offline bazându-se în mare măsură pe utilizatori calificați.
Din punct de vedere al fluxului de lucru, inspecția inline sprijină controlul continuu al producției, în timp ce inspecția offline sprijină luarea deciziilor și analiza cauzei principale. Aceste distincții influențează direct modul în care fiecare sistem ar trebui să fie implementat într-o fabrică.

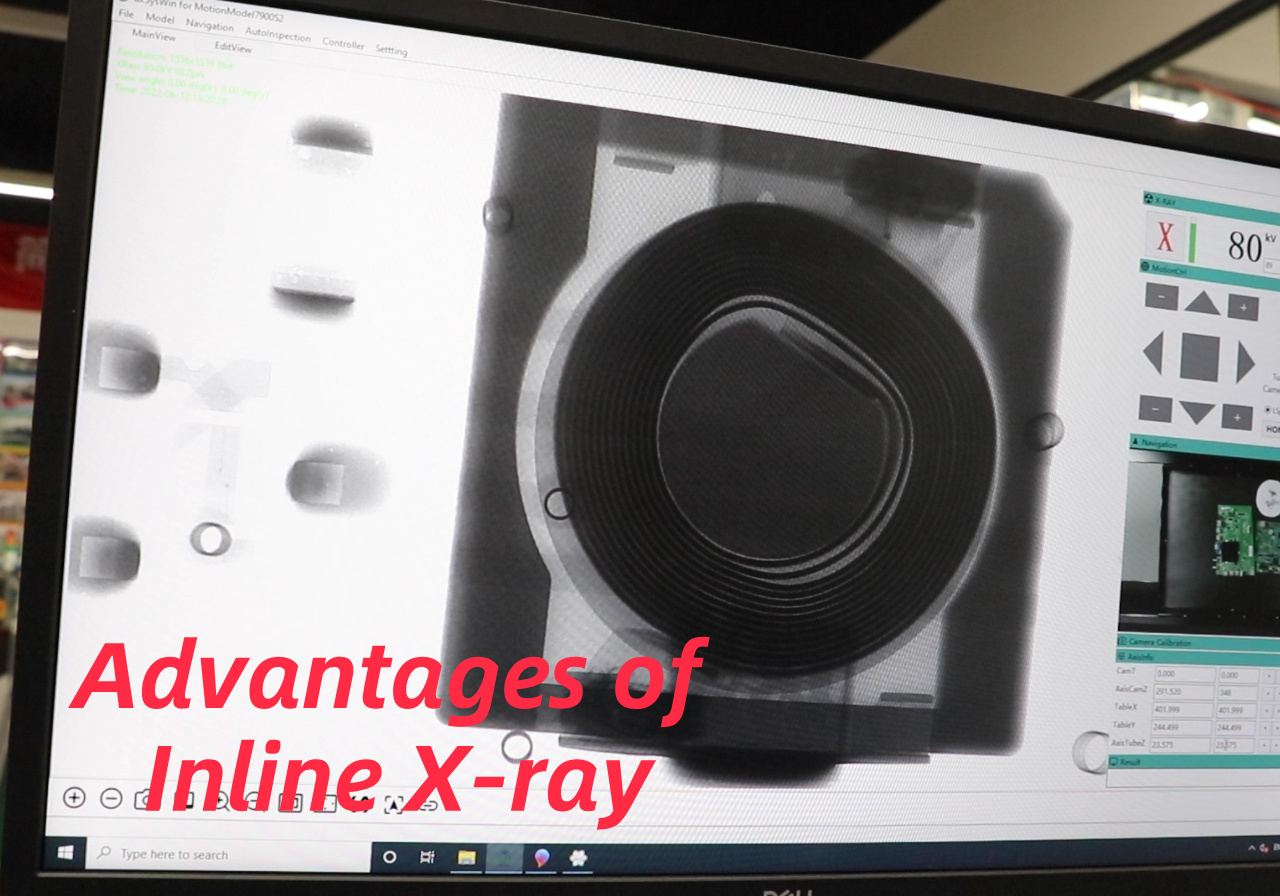

Inspecția cu raze X în linie permite fabricilor să mențină un randament ridicat fără a sacrifica acoperirea inspecției. Deoarece plăcile sunt inspectate automat pe măsură ce se deplasează prin linie, nu este nevoie să opriți producția sau să deviați plăcile pentru manipulare manuală.
Acest lucru este deosebit de important în mediile cu volum mare, unde chiar și întârzierile scurte pot perturba programele de livrare. Inspecția în linie asigură că controlul calității ține pasul cu producția, mai degrabă decât să concureze cu aceasta. Pentru multe linii de producție în masă, doar această capacitate justifică investiția.
Unul dintre cele mai puternice avantaje ale razelor X inline este viteza cu care defectele sunt detectate și raportate. Probleme precum golirea excesivă, lipirea sub componente sau lipirea lipsă pot fi identificate în câteva minute de la apariție.
Acest lucru le permite inginerilor de proces să reacționeze rapid prin ajustarea parametrilor de imprimare, plasare sau reflux. Detectarea precoce previne propagarea defectelor în loturi mari. În timp, acest feedback în timp real stabilizează semnificativ întregul proces SMT.
Sistemele cu raze X inline sunt proiectate pentru a comunica cu alte echipamente automate de pe linie. Datele de inspecție pot fi legate cu informații despre imprimantă, montator sau reflux pentru a identifica tendințele procesului. Acest lucru sprijină controlul statistic al procesului și îmbunătățirea pe termen lung a randamentului.
Atunci când este integrată corespunzător, radiografia în linie devine parte a unui sistem de calitate în buclă închisă, mai degrabă decât un verificator independent. Rezultatul este o linie de producție care nu numai că detectează defectele, ci lucrează activ pentru a le preveni.

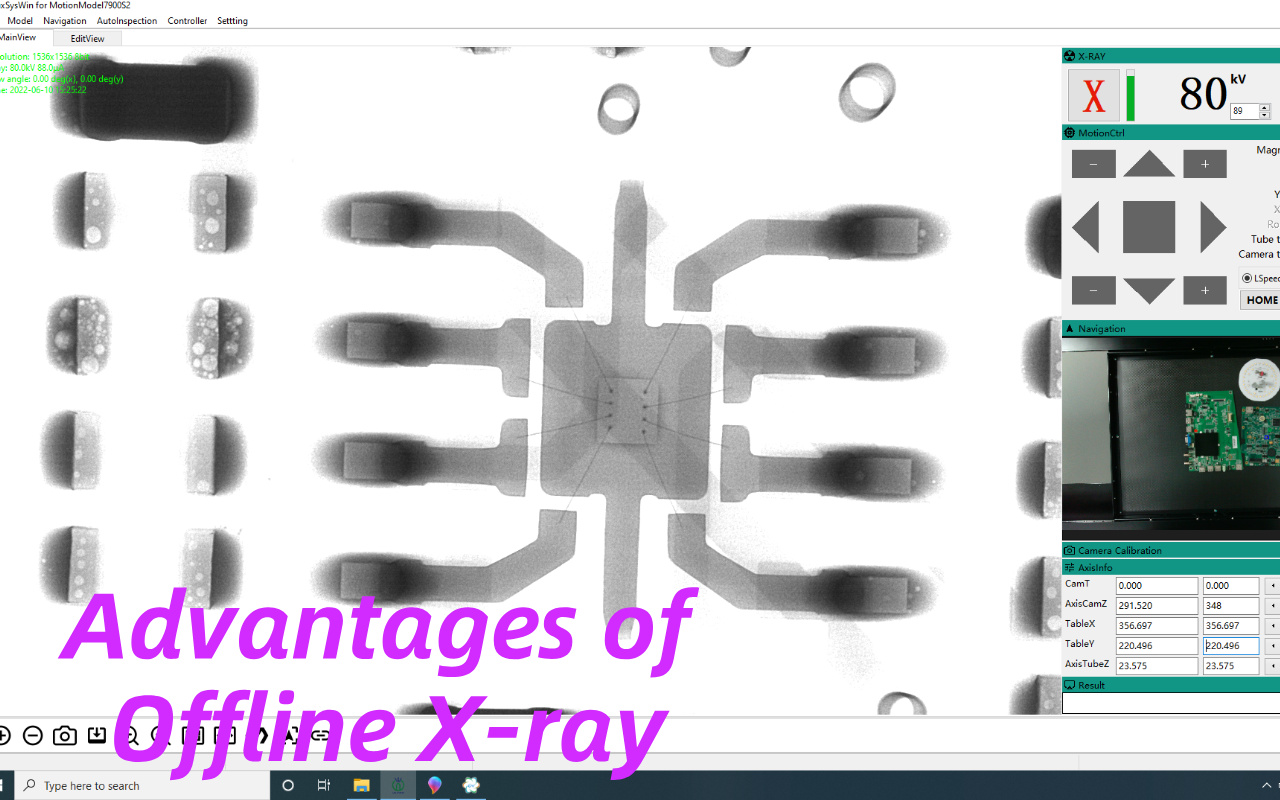

Sistemele offline cu raze X permit operatorilor să petreacă mai mult timp pe fiecare țintă de inspecție, ceea ce se traduce direct într-o claritate mai mare a imaginii și mai multe unghiuri de inspecție. Inginerii pot mări îmbinările individuale de lipit, pot roti vederile și pot inspecta structuri complexe strat cu strat.
Acest nivel de detaliu este deosebit de valoros atunci când se analizează golurile BGA, defectele capului în pernă sau neumezirea parțială care ar fi dificil de clasificat într-o scanare rapidă în linie. Inspecția offline sprijină o înțelegere mai profundă, nu doar confirmarea defectelor. Pentru inginerii de calitate, această profunzime face adesea diferența între a ghici și a cunoaște.
Raze X offline excelează în medii în care produsele se schimbă frecvent sau în care este necesară o analiză de inginerie.
Este folosit în mod obișnuit pentru:
Introducere de produs nou (NPI)
Validarea procesului
Analiza eșecului și investigarea cauzei principale
Deoarece razele X offline sunt separate de linia SMT principală , nu afectează direct viteza sau timpul de funcționare a liniei. Plăcile sunt selectate pentru inspecție după producție, ceea ce evită introducerea de noi blocaje. Acest lucru face ca sistemele offline să fie mai ușor de introdus în fabricile existente fără a reconfigura transportoarele sau aspectul liniei.
Pentru instalațiile cu spațiu limitat sau programe de producție instabile, această separare reduce riscul operațional. Procesul de inspecție rămâne controlat fără a interfera cu producția zilnică.
În timp ce radiografia în linie oferă viteză și automatizare, poate deveni un blocaj dacă nu este potrivită în mod corespunzător cu capacitatea liniei. Dacă timpul de inspecție pe placă depășește timpul de utilizare a liniei, se vor forma cozi și se vor întrerupe fluxul de producție. Plăcile complexe cu mai multe puncte de inspecție sunt deosebit de predispuse la această problemă.
În unele cazuri, inginerii reduc adâncimea de inspecție pentru a menține viteza, ceea ce compromite detectarea defectelor. Fără o planificare atentă, inspecția în linie poate schimba neintenționat calitatea pentru debit.
Inspecția offline cu raze X nu oferă feedback imediat liniei de producție. În momentul în care defectele sunt descoperite, zeci sau chiar sute de plăci pot fi deja finalizate. Această întârziere mărește volumul de reluare și îngreunează analiza cauzei principale.
Problemele de proces rămân ascunse mai mult timp, permițând repetarea defectelor. Inspecția offline funcționează cel mai bine atunci când frecvența defectelor este scăzută și volumele de producție sunt gestionabile.
Atât sistemele inline, cât și cele offline necesită investiții dincolo de mașina în sine. Sistemele inline necesită adesea spațiu suplimentar pentru transport și efort de integrare, în timp ce sistemele offline se bazează în mare măsură pe operatori calificați. Instruirea, programarea și interpretarea datelor se adaugă la costurile pe termen lung.
Fabricile trebuie să ia în considerare nu numai prețul de achiziție, ci și cheltuielile generale operaționale. Ignorarea acestor factori duce adesea la echipamente subutilizate.

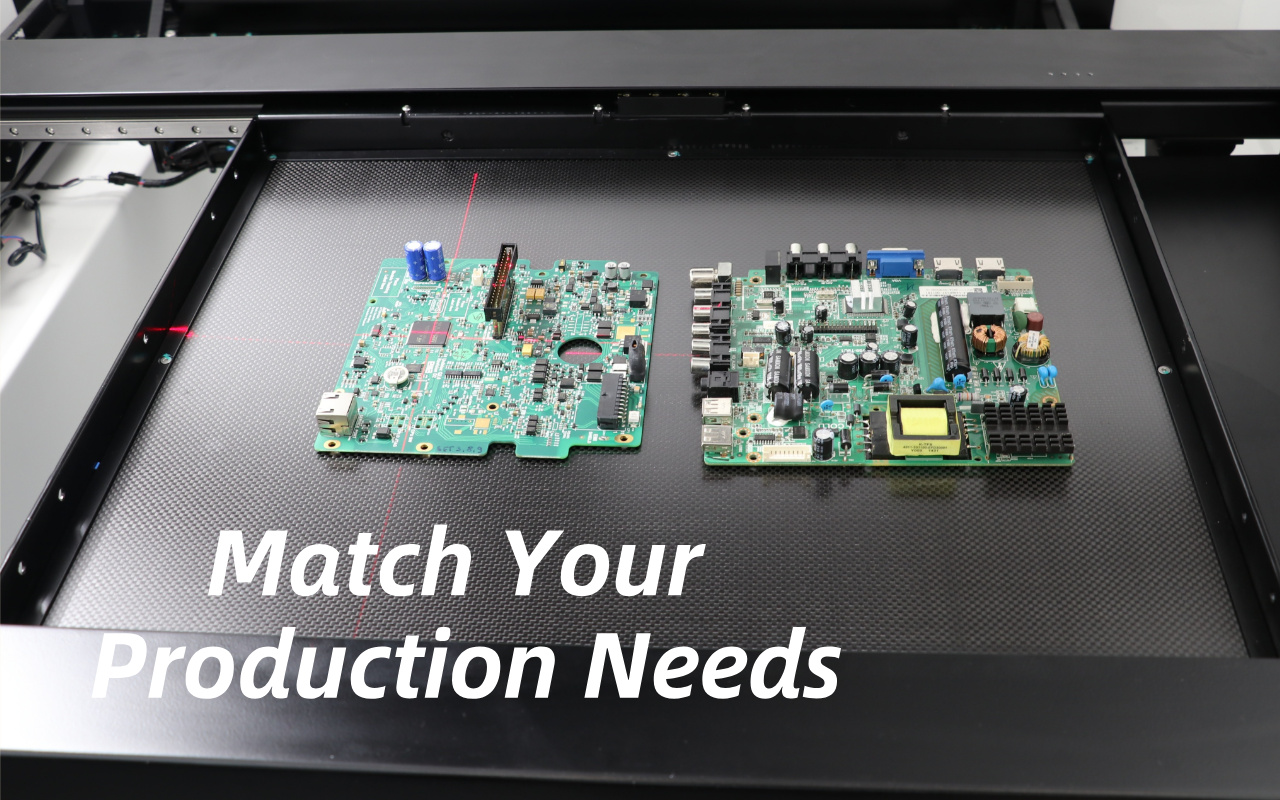

Volumul producției este unul dintre cei mai importanți factori atunci când alegeți între radiografie inline și offline. Producția de volum mare și stabilă favorizează inspecția în linie datorită vitezei și automatizării sale. Produsele cu volum redus sau care se schimbă frecvent beneficiază mai mult de flexibilitatea offline.
Liniile cu amestec ridicat se luptă adesea să justifice efortul de programare inline pentru fiecare produs. Potrivirea strategiei de inspecție cu realitatea reală a producției previne risipa de resurse.
Nu toate defectele necesită aceeași abordare de inspecție. Dacă principala dvs. preocupare este controlul procentului de goluri în BGA-uri produse în serie, radiografia în linie oferă o monitorizare rapidă și consecventă. Dacă aveți nevoie de o analiză detaliată a defecțiunilor intermitente sau complexe, sistemele offline sunt mai eficiente.
Înțelegerea modurilor de defect dominante este esențială. Inspecția ar trebui să vizeze riscul, nu să opereze orbește.
Sistemele în linie necesită de obicei investiții inițiale mai mari și integrare fizică în linie. Sistemele offline oferă bariere de intrare mai mici și pot fi extinse treptat. Cu toate acestea, creșterea viitoare trebuie luată în considerare încă de la început.
O fabrică care planifică creșteri semnificative de volum poate depăși rapid o strategie numai offline. Alegerea având în vedere scalabilitatea pe termen lung evită reinvestirea costisitoare.

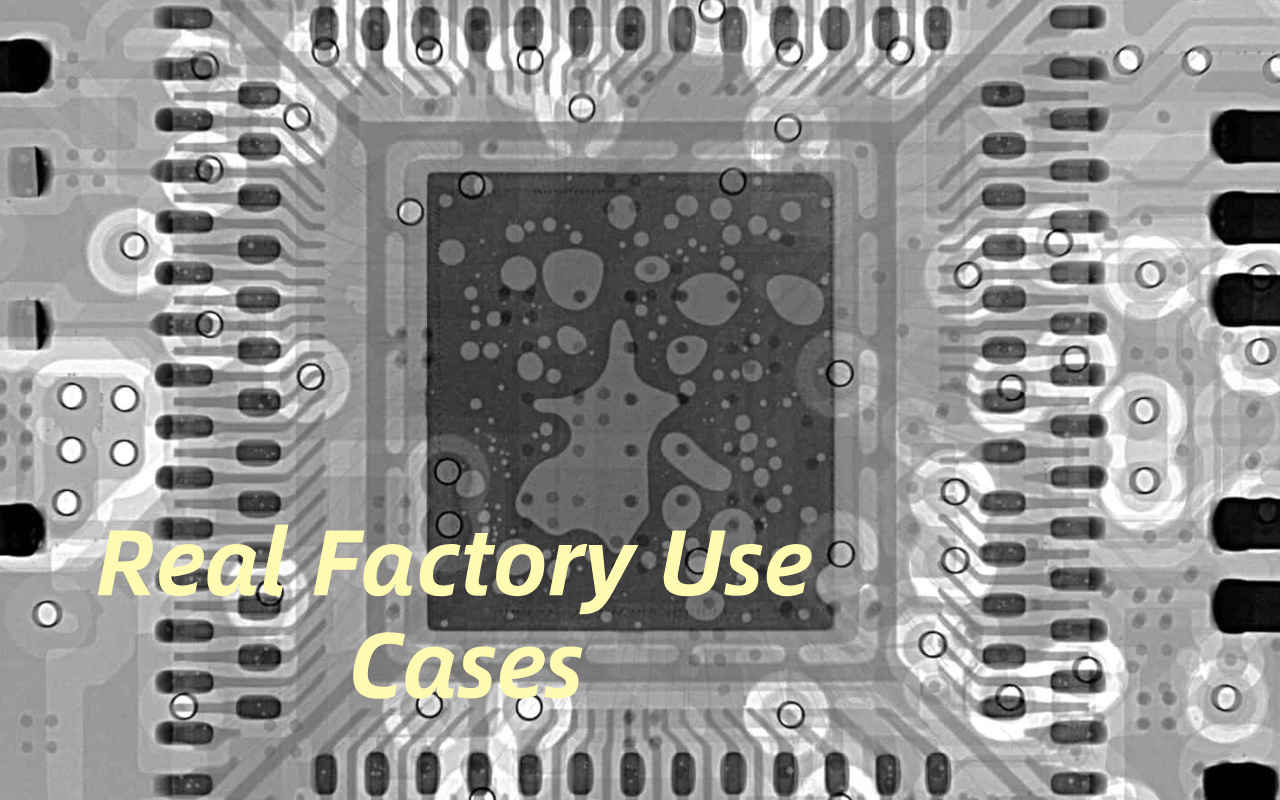

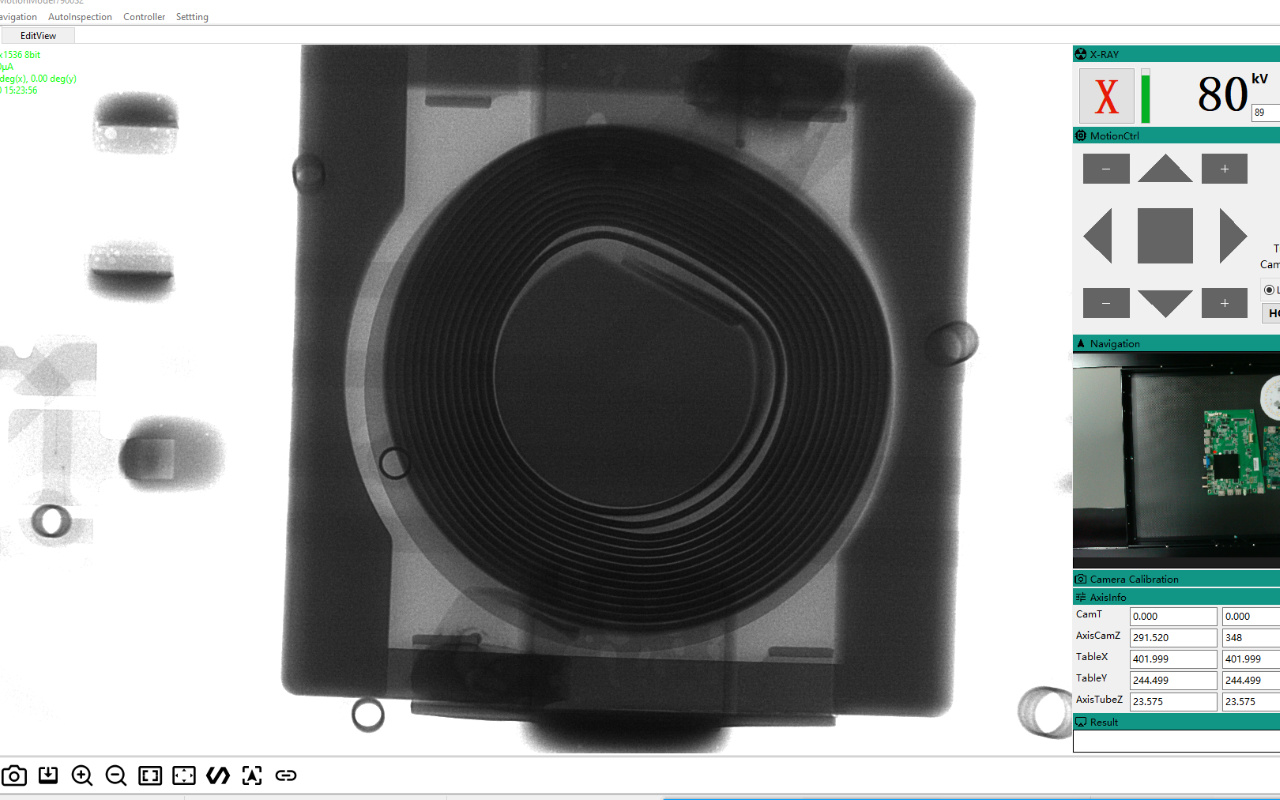

În producția de automobile de mare volum, inspecția cu raze X în linie este adesea esențială. Monitorizarea continuă asigură că calitatea îmbinării de lipit rămâne stabilă pe mii de plăci pe schimb. Feedback-ul în timp real permite corectarea rapidă înainte ca defectele să ajungă la client.
Inspecția în linie devine parte din coloana vertebrală a asigurării calității. În acest mediu, doar inspecția offline este insuficientă.
Producătorii de electronice medicale acordă deseori prioritate trasabilității și analizei profunde a defectelor față de producția brută. Raze X offline le permite inginerilor să inspecteze plăcile critice în detaliu și să documenteze rezultatele pentru conformitate.
Strategiile de eșantionare sunt planificate cu atenție, mai degrabă decât complet automatizate. Această abordare echilibrează adâncimea inspecției cu flexibilitatea producției. Inspecția în linie poate fi adăugată mai târziu, pe măsură ce volumul crește.
Multe fabrici adoptă în cele din urmă o abordare hibridă care combină raze X inline și offline. Sistemele inline gestionează monitorizarea de rutină a producției, în timp ce sistemele offline suportă analiza defecțiunilor și investigațiile de inginerie.
Această diviziune a muncii maximizează eficiența inspecției și profunzimea cunoștințelor. Strategiile hibride reduc, de asemenea, presiunea asupra oricărui sistem individual. Pentru fabricile în creștere, această abordare oferă cel mai bun echilibru pe termen lung.
Inline X-ray acceptă viteza, automatizarea și controlul în timp real
Raze X offline oferă flexibilitate, rezoluție și profunzime analitică
Alegerea corectă depinde de volum, mix de produse și risc de calitate
Strategiile hibride oferă adesea cel mai bun echilibru pe termen lung
Da. Multe fabrici folosesc inspecția inline pentru monitorizarea producției și sisteme offline pentru o analiză mai profundă și depanare.
Inspecția 3D îmbunătățește detectarea defectelor în ambele configurații, dar timpul de inspecție și cerințele de manipulare a datelor trebuie luate în considerare cu atenție.
Sistemele inline necesită o gestionare mai strictă a timpului de funcționare, în timp ce sistemele offline oferă mai multă flexibilitate în programarea întreținerii.
Inspecția offline poate satisface nevoile de conformitate atunci când planurile de inspecție și strategiile de eșantionare sunt definite corespunzător.
ROI ar trebui să ia în considerare nu numai costul echipamentului, ci și economiile de forță de muncă, reducerea defectelor, evitarea reprelucrării și eficiența producției.
