AIMEX III
I.C.T
| Cantitate: | |
|---|---|
| Platforma Smart SMT FUJI AIMEX III

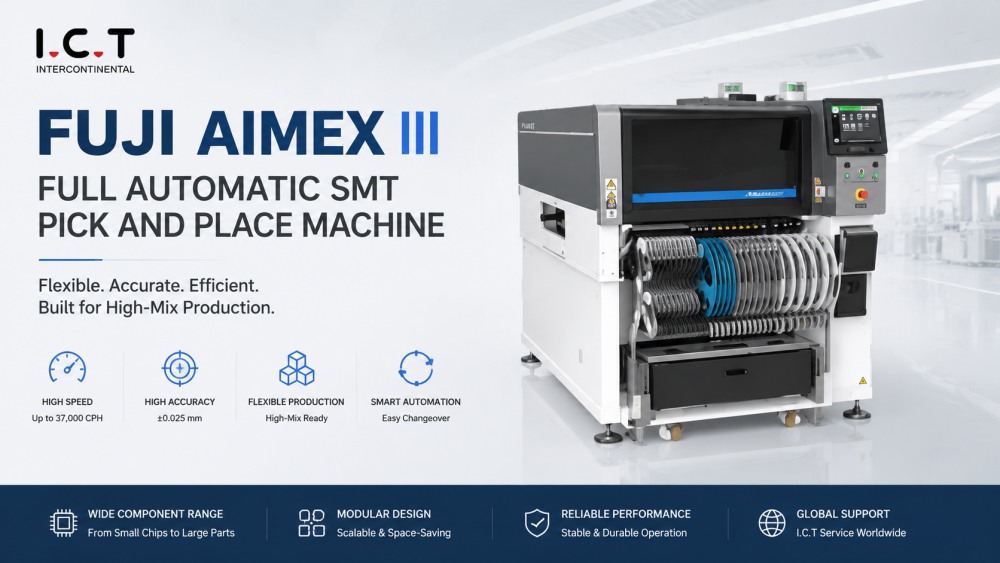

Mașina FUJI AIMEX III Smt Pick And Place este proiectată pentru medii de producție SMT cu amestec ridicat și flexibilitate ridicată. Este utilizat pe scară largă în industriile care necesită schimbarea frecventă a produsului și asamblare complexă de PCB, cum ar fi EMS, electronice auto și sisteme de control industrial. Acest sistem oferă performanță stabilă și control inteligent al producției pentru fabricile moderne.
Fiind o mașină cheie FUJI Pick and Place, FUJI AIMEX III Smt Pick And Place Machine integrează arhitectura modulară avansată, permițând producătorilor să configureze linii de producție pe baza cerințelor reale ale fabricii. Funcționează fără probleme într-o linie de producție SMT completă, inclusiv imprimantă, SPI, cuptor de reflow și sisteme AOI. ICT oferă suport complet pentru soluții SMT la cheie, inclusiv instalare, instruire și servicii post-vânzare.
| Caracteristicile produsului
Mașina FUJI AIMEX III Smt Pick And Place este construită pentru medii de producție cu amestec ridicat, în care modelele de produse se schimbă frecvent. Acceptă comutarea rapidă între diferite tipuri de PCB și configurații ale componentelor. Această flexibilitate îl face ideal pentru fabricile EMS și producția de electronice personalizate. Sistemul reduce timpul de nefuncționare și îmbunătățește capacitatea de răspuns a producției, ajutând producătorii să se adapteze rapid la cerințele pieței, menținând în același timp o calitate stabilă a producției.
Mașina FUJI AIMEX III Smt Pick And Place are o structură modulară care permite fabricilor să ajusteze cu ușurință capacitatea de producție. Diferite module pot fi configurate în funcție de cerințele de producție, făcându-l potrivit atât pentru loturi mici, cât și pentru producția la scară largă. Acest design modular îmbunătățește scalabilitatea și permite upgrade-uri viitoare fără a înlocui întregul sistem, reducând costurile de investiție pe termen lung pentru clienți.
Mașina FUJI AIMEX III Smt Pick And Place asigură o plasare stabilă și precisă a componentelor chiar și pentru modele complexe de PCB. Cu recunoaștere avansată a vederii și sisteme de control inteligente, reduce erorile de plasare și îmbunătățește rata de randament. Această mașină FUJI Pick and Place este concepută pentru a menține o precizie ridicată în timpul funcționării continue, făcându-l potrivit pentru electronice avansate, cum ar fi dispozitivele auto și de comunicații.
Mașina FUJI AIMEX III Smt Pick And Place se integrează perfect într-o linie completă de producție SMT. Funcționează cu imprimante stencil, sisteme de inspecție SPI, cuptoare de reflow și mașini AOI pentru a forma un sistem de producție complet automatizat. Această integrare îmbunătățește eficiența producției și reduce intervenția manuală. Sistemul asigură un flux fluid de date și monitorizare în timp real pentru aplicațiile inteligente din fabrică.
Mașina FUJI AIMEX III Smt Pick And Place este proiectată pentru funcționare industrială pe termen lung, cu fiabilitate ridicată. Menține performanța stabilă chiar și în condiții de producție continuă. Această mașină FUJI SMT Pick And Place reduce cerințele de întreținere și asigură o calitate constantă a ieșirii. Este o soluție de încredere pentru producătorii globali de electronice care caută o capacitate stabilă de producție SMT.
| Caietul de sarcini
Specificații de bază | |
Dimensiune PCB (LXW) | 48 x 48 mm până la 774 x 610 mm (conveior dublu)* |
Capacitatea alimentatorului | Până la 130 (bandă de 8 mm) |
Precizia plasării | H24G: +/-0,025 mm (mod standard) / +/-0,038 mm (mod prioritar productivitate, în curs de dezvoltare) (3sigma) cpk≥1,00 |
Dimensiunile mașinii | L: 1280 mm, L: 2656 mm, H: 1556 mm |
Amplasarea capetelor | |||||
H24G | H08M | H02F | H01 | DE | |
Cantitatea duzei | 24 | 8 | 2 | 1 | 1 |
Debit (cph) | 37.000 cph (mod de prioritate productivitate, în curs de dezvoltare) | 13000 | 7300 | 4200 | 3000 |
Dimensiunea piesei (mm) | 03015 mm până la 5 x 5 | 0603 (0201') până la 45 x 45 | 1608 (0603') până la 74 x 74 (32 x 180) | 1608 (0603') până la 74 x 74 (32 x 180) | |
Verificarea prezenței piesei | ○ | ○ (H08MQ) | ○ | x | |
Aprovizionare cu piese Bandă | ○ | ○ | ○ | ○ | |
Stick | x | ○ | ○ | ○ | |
Tavă | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
Cantitatea duzei | 12 | 4 | 1 | |
Debit (cph) | 27.000 | 12000 | 5800 | |
Dimensiunea piesei (mm) | 0402 (01005') până la 12,5 mm în diagonală și Y este de 7,5 mm sau mai puțin | 1608 (0603') până la 15 x 15 | 1608 (0603') până la 74 x 74 (32 x 100) | |
Precizia plasării | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Verificarea prezenței piesei | o | x | o | |
Aprovizionare cu piese | Bandă | o | o | o |
Stick | x | o | o | |
Tavă | x | o | o | |
*Contactați ICT pentru condiții specifice de operare și specificații detaliate.
| Lista echipamentelor de linie SMT
Linia noastră de asamblare SMT dispune de echipamente avansate pentru asamblarea PCB eficientă și precisă. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
Mașina FUJI AIMEX III Smt Pick And Place este o parte esențială a unui sistem complet de producție SMT. Funcționează împreună cu încărcătorul SMT, imprimanta pentru pastă de lipit, sistemul de inspecție SPI, cuptorul de reflux, sistemul de inspecție AOI și echipamentul de manipulare a PCB. Această combinație asigură un flux de producție complet automatizat de la încărcarea PCB-ului până la inspecția finală. ICT oferă soluții complete de linie SMT pentru clienții globali, ajutând la construirea de fabrici eficiente și inteligente.
| Video cu succesul clienților
ICT a finalizat cu succes instalarea și instruirea unei linii complete de producție SMT în Algeria pentru producția de telefoane mobile. Linia de producție include încărcător SMT, imprimantă de șablon ICT-4034, ICT-S400 SPI, mașină FUJI AIMEX III Smt Pick And Place, cuptor Lyra 733, sistem AI-5146 AOI și echipamente de manipulare PCB.
Pe parcursul unei luni de asistență la fața locului, inginerii noștri au oferit instalare, depanare și instruire pentru operator. Mașina FUJI AIMEX III Smt Pick And Place a jucat un rol esențial în obținerea unei performanțe stabile de producție cu amestec ridicat. Clientul a început cu succes producția de masă și a oferit feedback pozitiv privind stabilitatea echipamentelor și suportul tehnic TIC.
| Service și asistență pentru instruire
ICT oferă suport global complet pentru mașina FUJI AIMEX III Smt Pick And Place, inclusiv instalarea, programarea, depanarea și instruirea operatorului. Inginerii noștri sprijină clienții la fața locului și online pentru a asigura o pornire rapidă a producției. Instruirea acoperă operarea mașinii, întreținerea și optimizarea procesului SMT. Acest lucru îi ajută pe clienți să stăpânească rapid mașina FUJI AIMEX III Smt Pick And Place și să obțină o eficiență stabilă a producției în medii reale din fabrică.
| Lauda clientului
Clienții recunosc foarte mult mașina FUJI AIMEX III Smt Pick And Place pentru flexibilitatea și performanța sa stabilă. Mulți clienți evidențiază capacitatea sa de a gestiona producția de amestecuri mari cu eficiență de schimbare rapidă. De asemenea, ei apreciază instalarea profesională și instruirea oferite de inginerii ICT. Ambalare sigură, serviciu de răspuns rapid și asistență tehnică de încredere îmbunătățesc și mai mult încrederea clienților în soluțiile FUJI SMT și capacitatea globală de servicii ICT.
| Certificarea noastră
Echipamentele TIC, inclusiv FUJI AIMEX III Smt Pick And Place Machine, îndeplinesc standarde internaționale precum CE, RoHS, ISO9001 și multiple tehnologii brevetate. Fiecare mașină FUJI Pick and Place este supusă unor teste stricte înainte de expediere pentru a asigura o performanță stabilă. Aceste certificări garantează siguranța, fiabilitatea și utilizarea industrială pe termen lung pentru clienții mondiali de producție de electronice.
| Despre TIC și Fabrică
ICT este un furnizor global de soluții SMT cu peste 20 de ani de experiență în industrie. Am deservit peste 1.700 de clienți din peste 80 de țări. Compania noastră integrează cercetare și dezvoltare, producție și servicii tehnice pentru a furniza soluții complete pentru liniile de producție SMT. Cu o capacitate de inginerie puternică, ajutăm clienții să construiască fabrici SMT inteligente, flexibile și eficiente folosind echipamente precum FUJI AIMEX III Smt Pick And Place Machine.
