ICT-310P
I.C.T
Inline Label Sticker
| Cantitate: | |
|---|---|

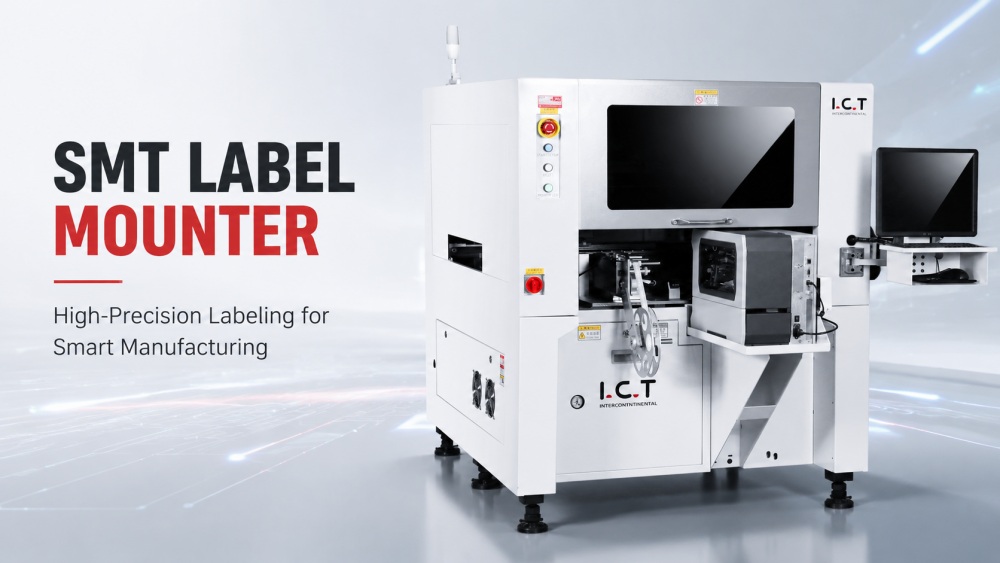

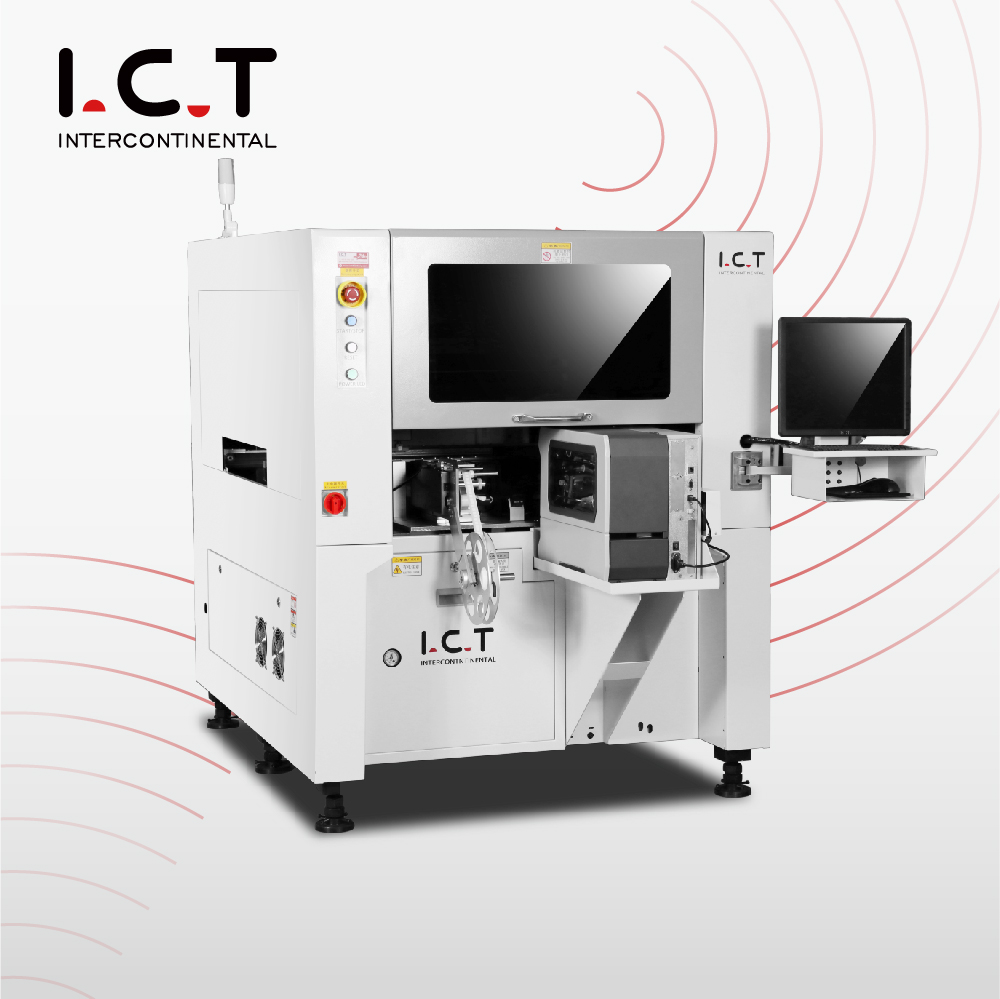

| Prezentare generală a montatorului de etichete SMT
SMT Label Mounter plasează eficient etichete pe PCB-uri de diferite dimensiuni și tipuri. Proiectat pentru liniile de asamblare PCB de mare volum, acceptă mai multe materiale și grosimi de etichete. Aparatul dispune de capete de plasare duble, detecție independentă a vidului și imprimare opțională a codurilor de bare. ICT oferă suport tehnic complet, asigurând instalarea și funcționarea fără probleme în mediile de producție SMT. Designul său de precizie și capabilitățile de integrare permit conectarea perfectă cu sistemele MES, îmbunătățind trasabilitatea și eficiența producției în fabricarea PCB-urilor.
| Caracteristica SMT Label Mounter

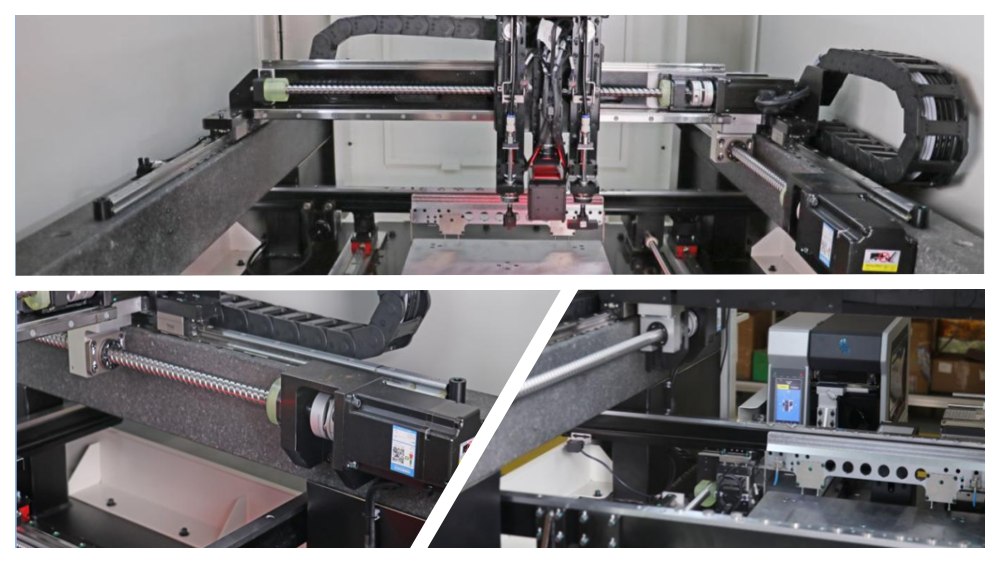

Cadrul integrat din oțel și baza de marmură asigură stabilitate structurală. Șuruburile cu bile și șinele de ghidare liniare asigură o precizie ridicată, în timp ce servomotoarele importate oferă o mișcare rapidă și o poziționare repetabilă. Suspensia podului arc îmbunătățește performanța portantă, susținând funcționarea de mare viteză, pe termen lung, fără abateri mecanice.

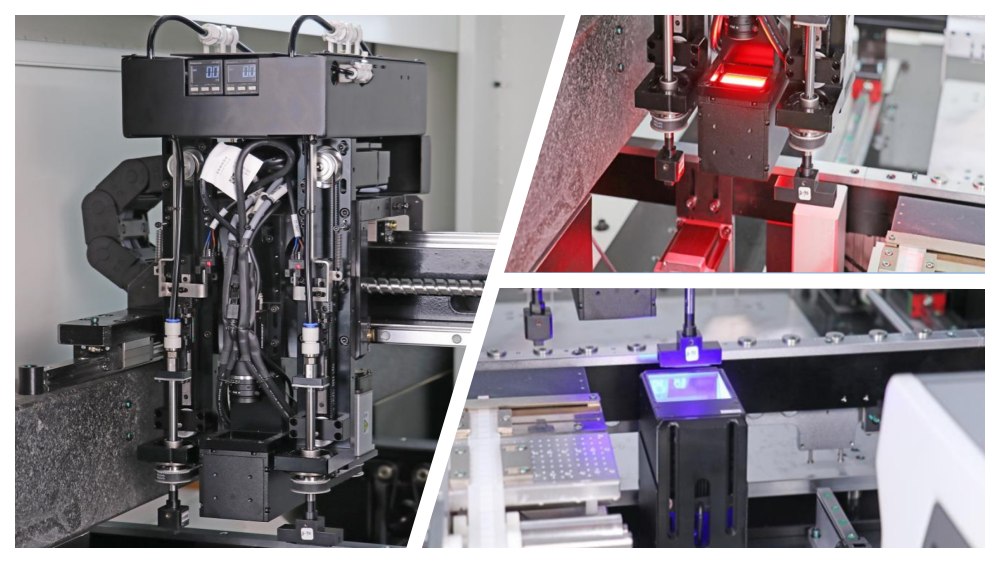

Capetele de montare duble ridică, coboară și se rotesc la 360° independent. Canelurile cu bile importate și poziționarea vizuală cu camere zburătoare și fixe asigură o precizie constantă. Luminile roșii și albastre îmbunătățesc detectarea etichetelor. Această configurație permite plasarea precisă a etichetelor pe diferite componente și înălțimi ale PCB-ului, minimizând erorile și crescând debitul.

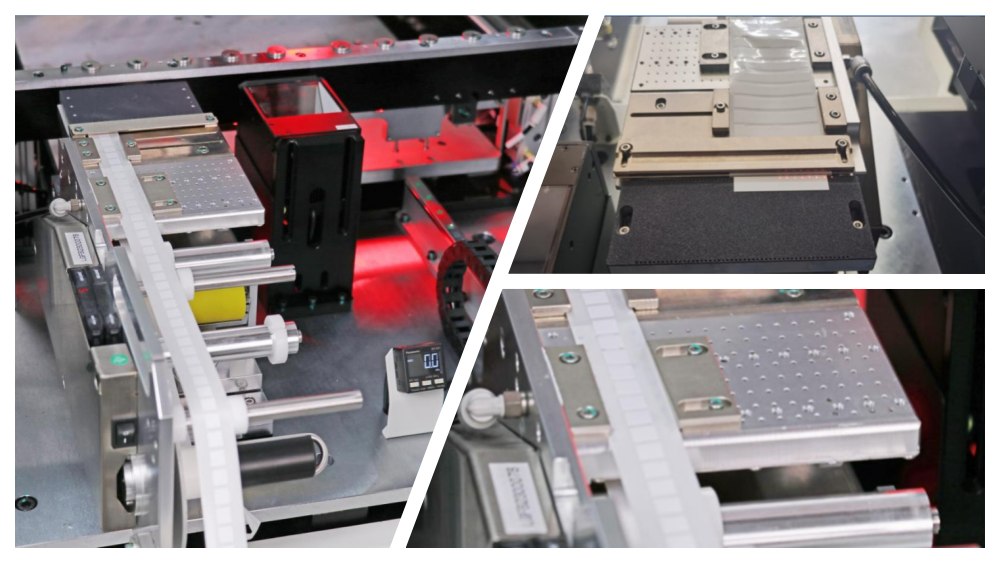

Două alimentatoare electrice inteligente gestionează o gamă largă de dimensiuni de etichetă, de la 1,8×2,0 mm la 100×40 mm. Covorașele anti-alunecare previn risipa, în timp ce senzorii optici asigură livrarea corectă a etichetelor. Ajustările speciale găzduiesc materiale complexe sau fragile, menținând eficiența producției și reducând timpul de nefuncționare pentru reîncărcarea alimentatorului.

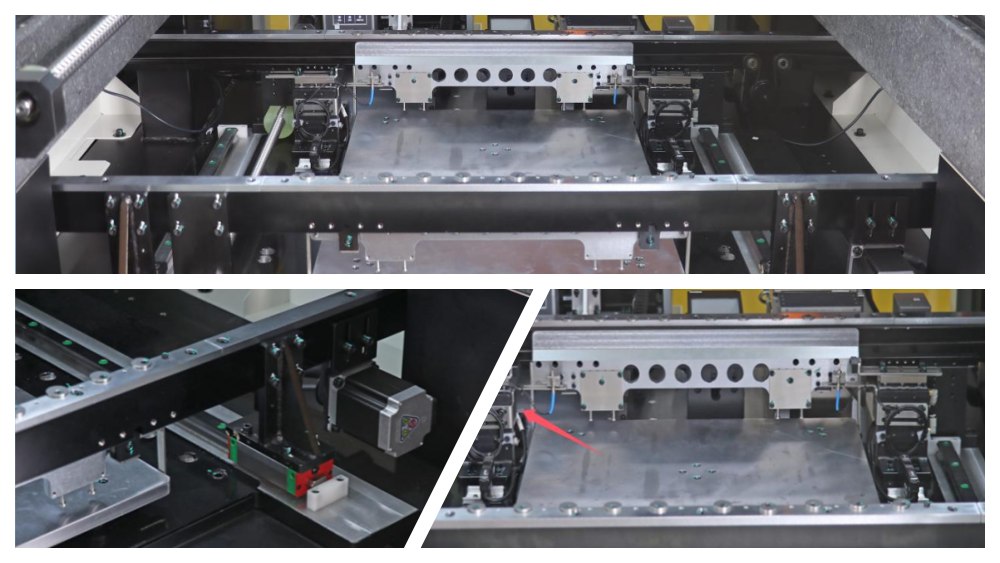

Viteza transportorului este reglabilă și permite direcția flexibilă a PCB-ului. Blocatoarele pneumatice și senzorii optici asigură poziții de oprire precise. Un șurub cu bile și șină de glisare sincronizate mențin paralelismul șinelor, prevenind blocajele PCB și permițând o producție continuă lină în liniile SMT.
| Specificații cuptor de reflow
| Nr. | Articol | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | Dimensiunea PCB | 50×50mm ~ 340×280mm | 50×50mm ~ 400×350mm | 100×100mm ~ 600×500mm |
| 2 | Grosime PCB | 1–6 mm | 1–6 mm | 1–6 mm |
| 3 | Poziția alimentatorului | 2 | 4 | 2 |
| 4 | Lățimea alimentatorului | 105 mm | 105 mm | 105 mm |
| 5 | Viteza de montare | 2500 buc/h | 4000 buc/h | 1300 buc/h |
| 6 | Dimensiunea etichetei | Alimentator de etichete: 2×2 ~ 100×40mm (Opțiune Imprimantă de coduri de bare: 13×13 ~ 100×40mm) | Aceleaşi | Aceleaşi |
| 7 | Grosimea etichetei | 0,05–0,3 mm | 0,05–0,3 mm | 0,05–0,3 mm |
| 8 | Precizie de etichetare | ± 0,05mm | ± 0,05mm | ± 0,05mm |
| 9 | Unghi de etichetare | 360° | 360° | 360° |
| 10 | Duză | 2 | 2 | 2 |
| 11 | Aspirator cu duză | Pompa de vid | Pompa de vid | Pompa de vid |
| 12 | Înălțime de siguranță PCB | Sus: <25mm; Partea de jos: <25mm | Sus: <25mm; Partea de jos: <25mm | Sus: <25mm; Partea de jos: <25mm |
| 13 | Înălțimea de transfer | 900 ± 20mm | 900 ± 20mm | 900 ± 20mm |
| 14 | Precizia poziționării | ± 0,025mm | ± 0,025mm | ± 0,025mm |
| 15 | Precizie repetată | ±0,005 mm | ±0,005 mm | ±0,005 mm |
| 16 | Moment de montare | Max 3 kg | Max 3 kg | Max 3 kg |
| 17 | Metoda de poziționare | CCD + Mark | CCD + Mark | CCD + Mark |
| 18 | Viteza transportorului | 50 ~ 600 mm/min | 50 ~ 600 mm/min | 50 ~ 600 mm/min |
| 19 | Metoda de stripare | Detectie fibra optica + control software | Aceleaşi | Aceleaşi |
| 20 | Detectare aspirație | Testare în vid, testare standard de cădere | Aceleaşi | Aceleaşi |
| 21 | Lățimea șinei | Reglare automată | Reglare automată | Reglare automată |
| 22 | Modul de control | PC + placa de control industrial | PC + placa de control industrial | PC + placa de control industrial |

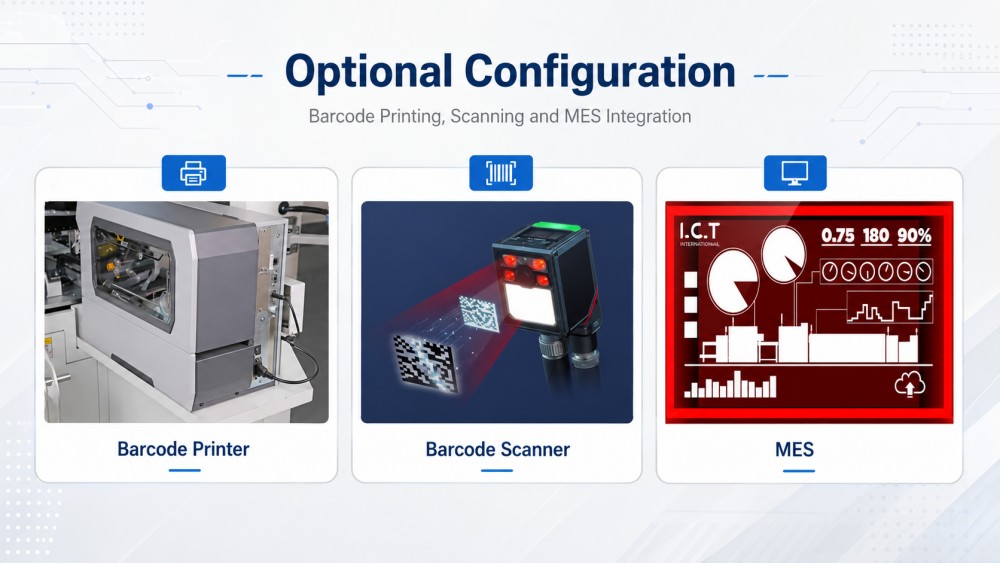

| 23 | interfață MES | Rezervați interfața de rețea | Rezervați interfața de rețea | Rezervați interfața de rețea |
| 24 | Putere | AC220V/50Hz, 1KVA | AC220V/50Hz, 1.5KVA | AC220V/50Hz, 1.5KVA |
| 25 | Dimensiune | L1096×L1130×H1426mm | L1074×L1590×H1440mm | L1250×L1610×H1530mm |
| 26 | Greutate | 800Kg | 1300Kg | 1400Kg |
| 27 | Presiunea aerului | 0,5–0,6Mpa | 0,5–0,6Mpa | 0,5–0,6Mpa |
| Lista echipamentelor de linie SMT
ICT oferă soluții SMT cuprinzătoare, inclusiv încărcătoare de PCB, imprimante stencil, mașini de preluare și plasare, SPI, AOI, cuptoare de reflow Lyra și sisteme de manipulare a PCB. SMT Label Mounter se integrează perfect, îmbunătățind trasabilitatea și eficiența etichetării. Soluțiile noastre acceptă ansambluri PCB complexe pentru computere, SSD-uri și module de memorie, asigurând rezultate de înaltă calitate în medii de producție cu volum mare.
| Video cu succesul clienților
Inginerii TIC au livrat și au pus în funcțiune o linie SMT și DIP completă într-o fabrică importantă de electronice din Uzbekistan. Facilitatea produce plăci de bază pentru computere, SSD-uri și produse de memorie. De la configurarea inițială până la testare, ICT a oferit suport tehnic la fața locului, programare și depanare. Clientul a lăudat răspunsul rapid al ICT, fiabilitatea echipamentelor și serviciul profesional. Linia SMT a inclus imprimante stencil ICT-5151, patru mașini SMT, cuptoare de reflux Lyra, SPI, AOI și sisteme de manipulare PCB. Linia DIP a prezentat inserție manuală, inserție personalizată JUKI, lipire cu val Acrab350 și integrare cu transportoare.
| Formare profesională și asistență
ICT oferă instalare, calibrare și instruire la fața locului pentru montatoarele de etichete SMT. Inginerii noștri asigură punerea în funcțiune fără probleme și oferă îndrumări operaționale pentru echipele fabricii. Asistența tehnică acoperă integrarea MES, întreținerea și depanarea. Serviciile de răspuns rapid și documentația detaliată îi ajută pe clienți să mențină un timp de funcționare ridicat, să minimizeze riscurile de producție și să asigure o etichetare precisă pentru toate tipurile de PCB.
| Lauda clientului
Clienții îi laudă în mod constant pe inginerii ICT pentru profesionalism, receptivitate și îndrumări clare. Precizia și fiabilitatea dispozitivului SMT Label Mounter sunt foarte apreciate, la fel ca și ambalajul sigur și livrarea la timp. Clienții evidențiază soluționarea rapidă a problemelor, integrarea ușoară și contribuția generală la funcționarea fluidă a liniei SMT, confirmând încrederea în soluțiile TIC și excelența serviciilor.
| Certificarea noastră
Produsele TIC îndeplinesc standardele CE, RoHS și ISO9001. Sistemul de montare a etichetelor SMT include, de asemenea, caracteristici brevetate pentru etichetare fiabilă. Conformitatea asigură siguranța, protecția mediului și o producție de înaltă calitate. Clienții se pot baza pe mașini complet certificate pentru operațiuni critice de asamblare PCB, susținute de sistemul riguros de management al calității al ICT.
| Despre noi și fabrică
ICT proiectează, produce și furnizează echipamente SMT avansate în întreaga lume. Cu o echipă în creștere și zeci de ani de experiență, deservim sute de clienți din mai multe țări. Fabrica noastră menține proceduri stricte de inspecție, asigurându-se că fiecare produs îndeplinește standarde de înaltă calitate. De la cercetare și dezvoltare la producție și asistență tehnică, ICT oferă soluții end-to-end, integrând echipamente, instruire și servicii post-vânzare pentru linii de asamblare PCB eficiente și fiabile.
