PCBA -urile sunt coloana vertebrală a electronicelor moderne, asigurând funcționalitatea în orice, de la smartphone -uri la dispozitive medicale. Dar cum puteți garanta calitatea și fiabilitatea PCBA ? Strategia de testare corectă este crucială pentru a identifica defectele din timp și pentru a asigura longevitatea produsului. În această postare, veți afla despre metodele de testare cheie precum AOI, AXI, I.C.T și multe altele și cum să selectați cea mai bună strategie bazată pe nevoile dvs. de producție.

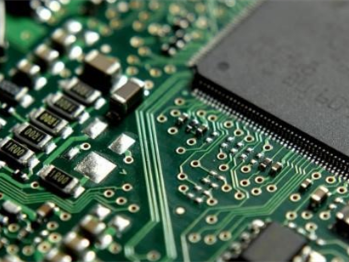

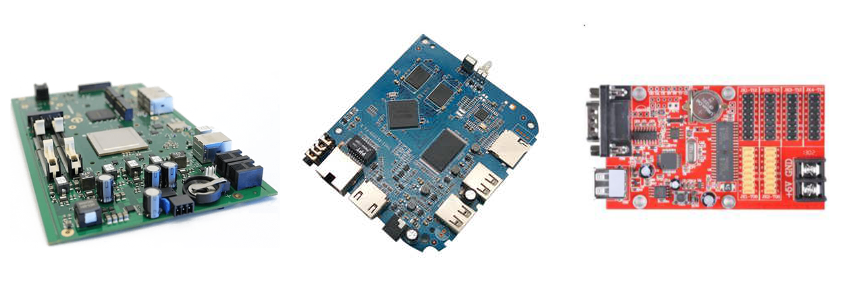

Un PCBA (ansamblu de placă de circuit imprimat) este o colecție de componente electronice montate pe o placă de circuit imprimat (PCB) pentru a crea un dispozitiv electronic operațional. Procesul de asamblare implică atașarea componentelor precum rezistențe, condensatoare, ICS și conectori la placă, fie prin lipire, fie prin alte metode.
PCBA -urile joacă un rol crucial în alimentarea și controlul dispozitivelor electronice. De la telefoanele din buzunar până la sistemele din mașina dvs., acestea permit dispozitivelor să îndeplinească o gamă largă de funcții. Fie că este vorba de electronice de consum, de sisteme auto sau de dispozitive industriale, PCBA se asigură că semnalele electrice sunt transmise și procesate corespunzător.
În timpul producției de PCBA, pot apărea mai multe provocări, inclusiv:
Placerea componentelor : plasarea incorectă poate duce la o funcționare defectuoasă sau chiar la scurtcircuite.
Defecte de lipire : îmbinările slabe de lipit sau lipirea la rece pot determina eșecul conexiunilor electrice.
Specificații incorecte ale componentelor : Utilizarea componentelor incorecte poate afecta funcționalitatea sau performanța. Asigurarea controlului calității este esențială pentru a evita aceste probleme și pentru a garanta un produs de înaltă performanță fiabil. Testarea este esențială pentru identificarea și rezolvarea acestor probleme la începutul procesului de producție, asigurându -se că fiecare PCBA respectă standardele necesare.
De ce este esențială testarea pentru PCBA?
Impactul testării slabe asupra performanței și fiabilității produsului.
Rolul testării PCBA în prevenirea defectelor, reducerea refacerii și îmbunătățirea randamentului.
Importanța identificării și abordării problemelor la începutul procesului de producție pentru a evita reamintirile costisitoare sau eșecurile în domeniu.
Când produceți PCBA, diferite metode de testare asigură că produsul final este fiabil și funcționează așa cum era de așteptat. Aceste metode variază de la inspecții vizuale simple la tehnologii avansate cu raze X. Fiecare tehnică de testare servește un scop unic, contribuind la identificarea tipurilor specifice de defecte în procesul de asamblare.
AOI folosește camere de înaltă rezoluție pentru a inspecta suprafața PCBA pentru defecte. Compara consiliul de administrație cu un „bord de aur ” pentru a detecta probleme precum erorile de lipire, deplasarea greșită a componentelor și componentele lipsă. Prin scanarea rapidă a fiecărei plăci, AOI identifică defecte potențiale înainte de prelucrarea ulterioară. Este util în special în mediile de producție cu volum mare, unde viteza și precizia sunt critice.
Avantaje:
Rapid și potrivit pentru producția cu volum mare.
Eficient la identificarea defectelor de suprafață timpurie.
Limitări:
Nu se poate detecta defecte ascunse, cum ar fi îmbinările de lipit în conformitate cu BGA sau probleme de componente interne.
AXI folosește imagini cu raze X pentru a examina interiorul PCBA-urilor, mai ales util pentru detectarea defectelor ascunse, cum ar fi:
Goluri în articulații de lipit
Defecte cu cap în pilot (șold)
Probleme în BGA (tablouri de grilă cu bilă)
Beneficii:
Excelent pentru modele complexe cu îmbinări de lipit ascunse.
Oferă o precizie ridicată pentru detectarea defecțiunilor interne.
Dezavantajele:
Costuri mai mari.
Mai lent comparativ cu AOI.
AXI folosește imagistica cu raze X pentru a examina interiorul PCBA-urilor, ceea ce îl face deosebit de util pentru detectarea defectelor ascunse care nu sunt vizibile cu ochiul liber. Este deosebit de eficient să găsim probleme precum golurile în îmbinările de lipit, defectele de cap (șold) și probleme în BGA (tablouri de grilă cu bilă), care sunt adesea inaccesibile pentru alte metode de inspecție. Oferind o viziune clară a structurii interne a plăcii, AXI poate detecta eșecurile potențiale timpurii, îmbunătățind fiabilitatea produsului.
Avantaje:
Extrem de rapid și precis pentru producția cu volum mare.
Detectează defecțiuni în componente individuale.
Limitări:
Cost de configurare inițial mai mare.
Viteza de inspecție mai lentă în comparație cu AOI, ceea ce o face mai puțin potrivită pentru producția cu volum mare.
Testarea sondei zburătoare utilizează sonde robotice pentru a testa performanța electrică a unui PCBA fără a necesita un dispozitiv de testare personalizat. Acest lucru îl face o soluție flexibilă și rentabilă, în special pentru producția cu volum redus, prototipuri sau modele care nu au plăcuțe de testare dedicate. Sondele robotizate se deplasează pe bord pentru a efectua diverse teste, inclusiv verificări de continuitate, rezistență și funcționalitate componentă.
Beneficii:
Elimină necesitatea unor accesorii personalizate costisitoare, reducând costurile inițiale de configurare.
Foarte adaptabil la schimbările de proiectare, ceea ce îl face ideal pentru prototipuri sau modele care evoluează în timpul testării.
Dezavantajele:
Viteza de testare mai lentă în comparație cu metodele precum I.C.T, care poate să nu fie potrivite pentru producția la scară largă.
Mai puține puncte de testare și capacitate limitată de a efectua verificări electrice aprofundate în comparație cu I.C.T.
Testarea funcțională (FCT) evaluează funcționalitatea generală a unui PCBA prin simularea condițiilor operaționale din lumea reală. Verifică dacă placa funcționează așa cum se așteaptă prin testarea tuturor funcțiilor sale, cum ar fi alimentarea, comunicarea cu alte componente și îndeplinirea sarcinilor într -un mediu live. FCT este de obicei ultimul pas în procesul de testare înainte de eliberarea unui produs pentru a se asigura că respectă toate specificațiile de proiectare.
Pro:
Oferă o verificare completă finală a funcționalității produsului în condiții reale.
Se asigură că PCBA îndeplinește specificațiile de proiectare și funcționează așa cum este prevăzut.
Contra:
Nu poate identifica cauza exactă a unui eșec, ceea ce face ca depanarea să fie mai dificilă.
Consumând timp și costisitor datorită complexității testelor și necesității echipamentelor specializate.
Subiecții de testare a arsurilor PCBAS la condiții de stres, cum ar fi funcționarea continuă la temperaturi ridicate, pentru a simula utilizarea prelungită și a identifica defecțiunile precoce. Acest proces ajută la eliminarea componentelor slabe sau a defectelor de proiectare care ar putea duce la o defecțiune prematură în domeniu. Testarea arsurilor este utilizată în mod obișnuit pentru a îmbunătăți fiabilitatea pe termen lung a produselor, în special a celor utilizate în aplicațiile critice pentru misiune, unde eșecul nu este o opțiune.
Beneficii:
Detectează potențialele eșecuri timpurii înainte ca produsele să ajungă la clienți, prevenind reamintiri costisitoare sau probleme de performanță.
Îmbunătățește longevitatea produsului prin identificarea și abordarea componentelor slabe la începutul procesului de producție.
Dezavantajele:
Consumând timp și necesită perioade extinse de testare, de multe ori durează câteva ore sau zile.
Stresul aplicat în timpul testării poate reduce, în unele cazuri, durata de viață generală a produsului.
Testarea contaminării detectează reziduuri ionice, cum ar fi fluxul sau alte substanțe, ceea ce poate provoca eșecuri pe termen lung, cum ar fi migrația electrochimică. Aceste reziduuri, adesea invizibile cu ochiul liber, pot duce la scurtcircuite, coroziune sau degradare a performanței în timp. Este esențial pentru asigurarea longevității și fiabilității PCBA-urilor, în special în aplicațiile de mare rentabilitate.
Metodele includ:
Rose (rezistivitatea extractului de solvent): un test care măsoară nivelul de contaminare ionică pe suprafața PCBA.
Cromatografie ionică: o metodă mai precisă pentru identificarea și cuantificarea contaminanților ionici specifici.
Beneficii:
Previne probleme ascunse precum coroziunea sau eșecurile din cauza contaminării ionice.
Se asigură că produsul nu are reziduuri dăunătoare care ar putea compromite performanța.
Dezavantajele:
Costuri ridicate datorită necesității de echipamente specializate și proceduri de testare.
Necesită manipularea și analiza experților.
TDR este o metodă de testare specializată folosită pentru a asigura integritatea semnalului în PCBA-uri de înaltă frecvență prin verificarea potrivirii impedanței de-a lungul căilor de semnal. Acest test este esențial pentru detectarea problemelor, cum ar fi distorsiunile semnalului sau reflecțiile care pot afecta negativ transmisia semnalului de mare viteză. TDR funcționează trimițând un semnal prin urmă și analizând reflecția pentru a evalua consistența impedanței.
Beneficii:
Asigură un control precis al impedanței, care este crucial pentru prevenirea pierderii sau distorsiunii semnalului.
Vital pentru circuitele de mare viteză, unde chiar și nepotriviri ușoare ale impedanței pot provoca degradarea performanței.
Dezavantajele:
Necesită echipamente și expertiză specializată, ceea ce îl face mai scump.
Este posibil să nu fie necesar pentru modele mai simple, cu viteză mică, care nu necesită un control precis al impedanței.
Pentru a asigura calitatea PCBA -urilor dvs., este esențială urmarea celor mai bune practici în testare. Aceste practici ajută la prinderea defectelor din timp, asigurând fiabilitatea produsului dvs.
Asigurați -vă că toate componentele critice, interfețele și funcționalitățile sunt testate. O strategie cuprinzătoare de testare asigură că nu este trecută cu vederea nicio parte a consiliului de administrație. Testarea ar trebui să acopere:
Verificări la nivel de componente pentru rezistențe, condensatoare și ICS.
Îmbinări de lipit pentru conectarea corectă.
Verificare funcțională pentru a verifica dacă placa funcționează așa cum este prevăzut în condiții normale.
Calibrarea regulată a echipamentelor de testare este esențială pentru menținerea exactității. Indiferent dacă este AOI, I.C.T sau orice altă metodă, asigurați -vă că instrumentele dvs. de testare funcționează optim. Calibrarea asigură rezultate consistente și reduce erorile cauzate de echipamentele defecte.
Încorporarea principiilor DFT în faza de proiectare poate simplifica testarea ulterior. Prin proiectarea PCBA având în vedere testarea, puteți:
Reduceți timpul de testare , făcând mai ușor accesarea componentelor.
Îmbunătățiți detectarea defecțiunilor , asigurând că sunt disponibile plăcuțele de testare și punctele potrivite.
Economisiți costuri prin prevenirea necesității reproiectărilor costisitoare sau a modificărilor de testare.
Echilibrarea costului testării cu beneficiile detectării defectelor este crucială. O abordare strategică a testării ajută la evitarea cheltuielilor inutile, asigurând în același timp un produs de înaltă calitate.
Este important să identificăm ce părți ale procesului de producție au nevoie de teste mai intense și care nu. De exemplu, poate doriți să vă concentrați pe componente cu risc ridicat care ar putea afecta performanța generală.
Folosind mai multe metode de testare împreună (de exemplu, AOI + I.C.T + FCT) oferă o acoperire și o fiabilitate mai mare la un cost rezonabil. Combinarea metodelor asigură că defectele de suprafață, defecțiunile electrice și problemele de funcționalitate sunt abordate fără redundanță în testare.
Utilizarea instrumentelor de automatizare și a analizei datelor îmbunătățește eficiența testării și controlul calității.
Sistemele de testare automate accelerează procesul și reduc eroarea umană. Indiferent dacă utilizați sonde automate sau detectarea defectelor bazate pe AI, automatizarea poate îmbunătăți semnificativ debitul, în special în mediile de producție cu volum mare.
Analiza datelor joacă un rol cheie în optimizarea procesului de testare. Analizând rezultatele testării, puteți:
Identificați tiparele în defecte și îmbunătățiți proiectele viitoare.
Monitorizați calitatea în timp folosind metode statistice.
Optimizați ciclurile de testare vizând cele mai frecvente puncte de eșec. Folosind vizualizări și metode statistice, puteți, de asemenea, să observați rapid zone pentru îmbunătățirea liniei de producție.
Alegerea strategiei de testare corectă este crucială pentru a asigura calitatea și fiabilitatea PCBA -urilor. Luați în considerare nevoile unice ale proiectului dvs. și colaborați cu producătorii cu experiență pentru a alege cele mai bune metode. Costul de echilibru, viteza și precizia pentru a-ți optimiza procesul de testare și a menține producția de înaltă calitate.
R: I.C.T folosește un element de unghii 'pentru testarea precisă a componentelor electrice în producția de masă, în timp ce testarea sondelor zburătoare folosește sonde robotice pentru testarea cu volum redus sau prototip, fără a fi nevoie de accesorii personalizate.
R: Costuri de testare a echilibrului cu prestații de detectare a defectelor. Utilizați o combinație de metode precum AOI, I.C.T și FCT pentru a asigura o acoperire cuprinzătoare la un cost rezonabil.
R: Testarea funcțională asigură că PCBA funcționează așa cum este prevăzut prin simularea condițiilor din lumea reală. Oferă o verificare finală a funcționalității produsului, dar nu poate identifica cauzele exacte de eșec.
R: Nu. Prototipurile folosesc adesea testarea sondei zburătoare pentru flexibilitate, în timp ce producția în masă necesită metode precum I.C.T pentru viteză și precizie.
R: Testarea de ardere ajută la detectarea defecțiunilor timpurii prin supunerea PCBA-urilor la condițiile de stres, îmbunătățirea fiabilității pe termen lung și asigurând că produsul poate gestiona condiții extreme.
